Cadre - coussin du siège - siège du conducteur (retirez et remplacez)

Code de correction 13012202 0.90 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire.REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2024-12-09: Ajout d'informations sur la configuration du moteur de mini-inclinaison.
  • 15-12-2023 : Ajout d'étapes pour la dépose et l'installation du prétensionneur.
  • 23-03-2023 : Ajout des étapes de retrait/installation du capteur de position du rail du siège.
  • 22-05-2024 : Suppression des étapes concernant la coque du dossier et l'appuie-tête conformément à la dernière validation.
  • 26-11-2024 : Ajout d'une note pour demander la mise à jour de la configuration de la passerelle lors du remplacement d'un ensemble de siège gauche de 1re rangée récent par un ensemble moteur mini-inclinaison de 1re rangée.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Les rebords de la base des sièges sont coupants et ils peuvent causer des blessures. Portez des gants résistants aux coupures lorsque vous retirez un siège du véhicule et lors de procédures qui nécessitent de travailler sur ou près d’une base de siège.
  • 1133787-00-A Clé, libération de la ceinture de sécurité, Model 3

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple : Cadre - coussin du siège - siège du conducteur (retirez et remplacez)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons qui fixent le cadre du dossier du siège du conducteur au cadre du coussin du siège
43 Nm (31.7 lbs-ft)
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  • Douille Torx T50
  • Clé à cliquet sans fil/Visseuse à percussion
Remplacer 1128435-00-C
Boulon de fixation qui fixe la boucle de la ceinture de siège au cadre du coussin du siège
40 Nm (29.5 lbs-ft)
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  • Douille Torx T50
  • Clé à cliquet sans fil/Visseuse à percussion
Remplacer 1117250-00-A
Boulon qui fixe le prétendeur au cadre du coussin
40 Nm (29.5 lbs-ft)
  • Clé à cliquet sans fil/Visseuse à percussion
  • Douille Torx T50
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
Remplacer 1117248-00-A

Retirer

  1. Retirez le siège conducteur du véhicule. Voir Ensemble de siège - 1re rangée - gauche (retirez et remplacez).
  2. Retirez la protection latérale extérieure du siège du conducteur. Voir Protection latérale - extérieur - siège du conducteur (retirez et remplacez).
  3. Retirez la protection latérale intérieure du siège du conducteur. Voir Protection latérale - intérieur - siège du conducteur (retirez et remplacez).
  4. Faites pivoter le siège pour accéder au dessous du siège.
  5. Décrochez les sangles qui retiennent la partie inférieure du dossier et éloignez le rabat du dossier du dessous du siège.
  6. Débranchez le connecteur électrique du dossier du siège conducteur.
  7. Libérez le connecteur du faisceau du dossier du siège du conducteur du dessous du siège.
  8. Débranchez le connecteur électrique du coussin chauffant.
  9. Libérez l'attache qui fixe le connecteur du coussin chauffant au dessous du siège, faites glisser le connecteur vers l'avant et retirez-le du dessous du siège.
  10. Débranchez le faisceau électrique du connecteur du capteur d'occupation du siège.
  11. Relâchez l'attache qui fixe le capteur d’occupation de siège au dessous du siège, puis séparez le capteur du dessous du siège.
  12. Relâchez les attaches (x2) qui fixent la mousse du coussin de siège à la suspension du siège.
  13. Le cas échéant, retirez le capteur de position du rail. Voir Capteur - position - voie - siège de 1re rangée - droit (retirez et remplacez).
  14. Débranchez le connecteur du moteur de levage.
  15. Débranchez le faisceau électrique du connecteur du moteur d'inclinaison du siège.
  16. Retirez les attaches (x2) qui fixent le faisceau du moteur de rail au boîtier du moteur de rail.
  17. Débranchez le faisceau électrique du connecteur du moteur de la glissière de siège.
  18. Débranchez le faisceau électrique du connecteur du prétensionneur.
  19. Retirez l’attache qui fixe le faisceau du siège avant gauche au rail du siège extérieur.
  20. Relâchez les attaches (x3) qui fixent le faisceau électrique le long du cadre du coussin de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les faisceaux plus anciens sont attachés directement au châssis du siège, tandis que les faisceaux plus récents sont attachés à un guide de faisceau qui est attaché sur la glissière de siège. Voir images.

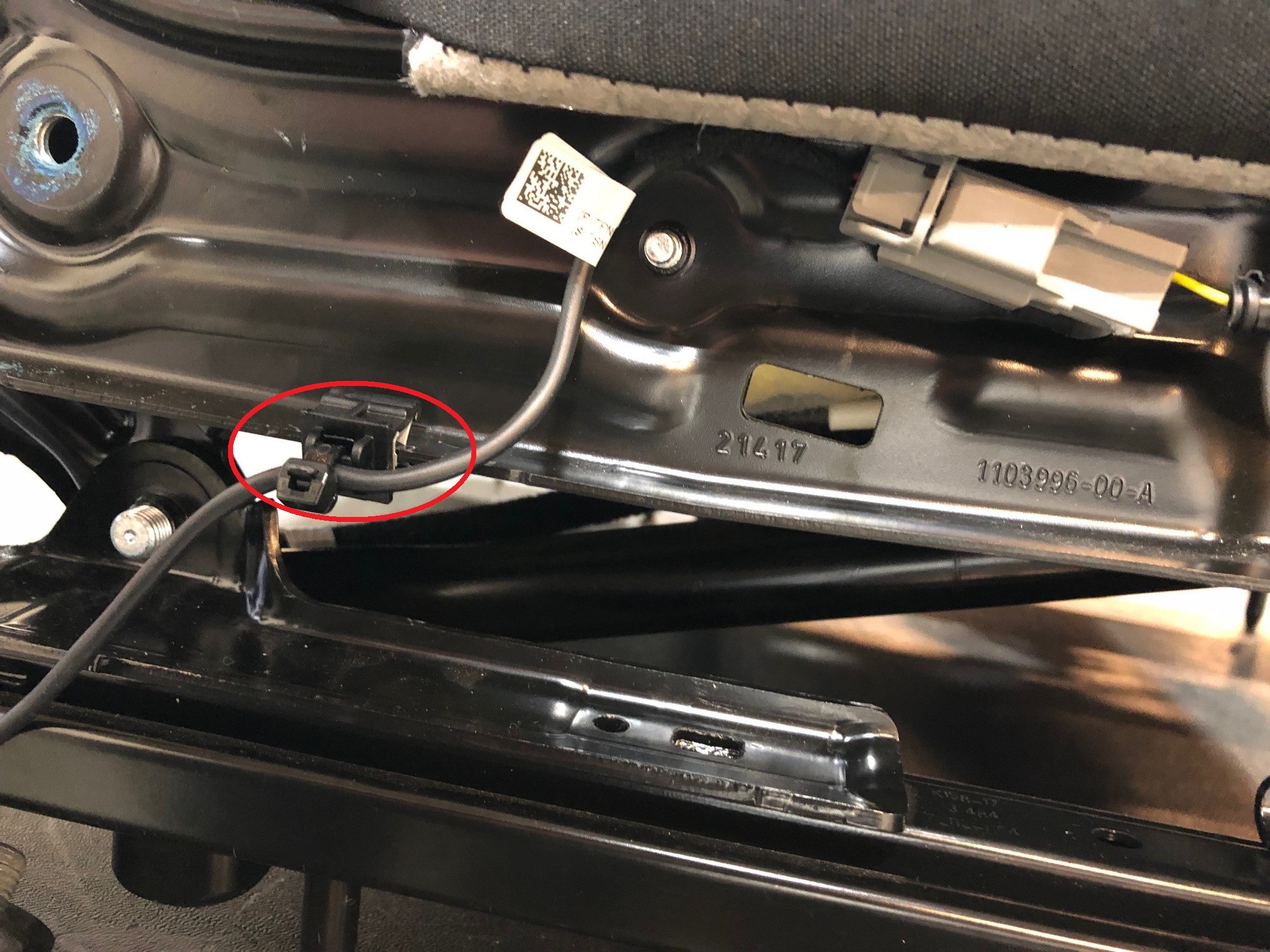

    Figure 1. Faisceau attaché au châssis du siège
    Figure 2. Guide de faisceau attaché à la glissière de siège
  21. Retirez les attaches (x4) qui fixent le faisceau du siège conducteur au dessous du cadre du siège.
  22. Retirez les attaches (x3) qui fixent le faisceau du siège conducteur au côté intérieur du cadre du siège.
  23. Retirez le faisceau du cadre de siège.
  24. Replacez le siège en position verticale.
  25. Retirez et jetez les boulons (x2) qui fixent le côté gauche du cadre du dossier du siège du conducteur au cadre du coussin.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T50
    • Clé à cliquet sans fil/Visseuse à percussion

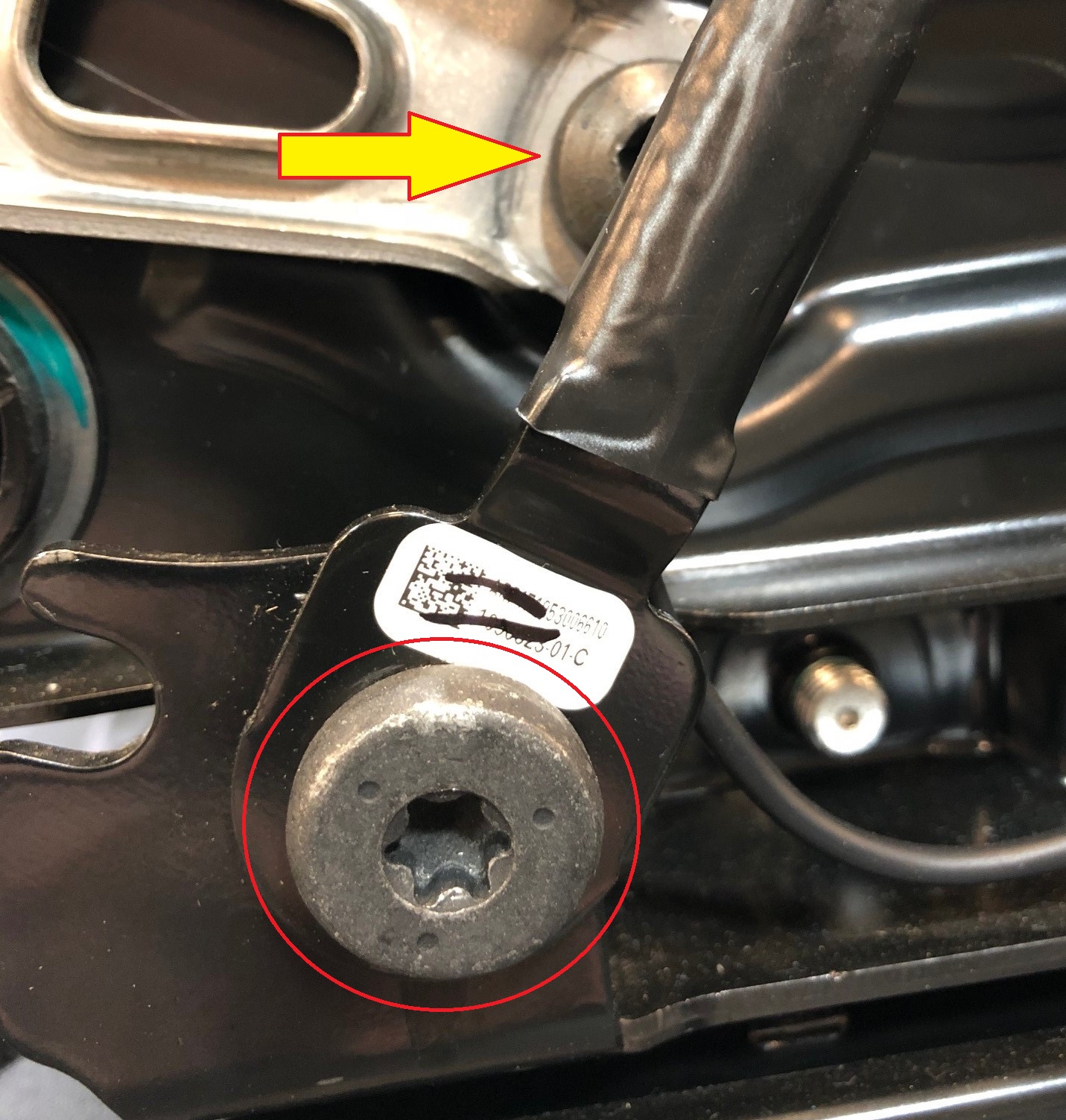

  26. Retirez et jetez le boulon encapsulé qui fixe la boucle de ceinture au cadre du coussin du siège, puis retirez la boucle.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T50
    • Clé à cliquet sans fil/Visseuse à percussion
  27. Détachez l'attache du harnais de la boucle de la ceinture de sécurité du cadre du siège.
  28. Débranchez le connecteur électrique de la boucle de la ceinture de sécurité et mettez la boucle de la ceinture de sécurité de côté.
  29. Retirez et jetez les boulons (x2) qui fixent le côté droit du cadre du dossier du siège du conducteur au cadre du coussin du siège.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T50
    • Clé à cliquet sans fil/Visseuse à percussion
    Figure 3. Gauche indiqué, droit similaire
  30. Pivotez l'ensemble du dossier et soulevez-le verticalement du cadre du coussin. Organisez soigneusement le faisceau du siège environnant.
  31. Retournez le siège pour y accéder.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Protégez le coussin du siège contre tout dommage.
  32. Retirez l’attache de retenue avant qui fixe l'avant de la garniture du siège au cadre, en l'éloignant du cadre du coussin de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il peut être nécessaire de commencer avec un crochet. Tirez l'attache loin du cadre pour la libérer.
  33. Retirez l’attache de retenue intérieure qui fixe le côté de la garniture du siège au cadre, du cadre du coussin de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il peut être nécessaire de commencer avec un crochet. Tirez l'attache loin du cadre pour la libérer.
  34. Retirez l’attache de retenue extérieure qui fixe le côté de la garniture du siège au cadre, du cadre du coussin de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il peut être nécessaire de commencer avec un crochet. Tirez l'attache loin du cadre pour la libérer.
  35. Retirez l’ensemble de support de coussin de l’ensemble de cadre de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Soulevez le coussin en le maintenant droit. Assurez-vous que le coussin chauffant et les faisceaux du capteur d'occupation du siège sont dégagés du cadre du siège.
  36. Retirez et jetez le boulon qui fixe le prétendeur au cadre du coussin de siège.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet sans fil/Visseuse à percussion
    • Douille Torx T50
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  37. Retirez la suspension du coussin du cadre du coussin.

Installer

  1. Installez la suspension du coussin au cadre du coussin.
  2. Installez un nouveau boulon pour fixer le prétendeur au cadre du coussin.
    40 Nm (29.5 lbs-ft)
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T50
    • Clé à cliquet standard 3/8 po
    • Clé dynamométrique 3/8 po (installation seulement)
    • Rallonge de 3 po
  3. Placez l’ensemble du coussin sur le cadre du coussin du siège en vue de l’installation. Insérez l'arrière du coussin de siège sur le cadre inférieur du siège, puis abaissez le reste. Assurez-vous que le faisceau du siège est acheminé à travers l'arrière du cadre du siège.
  4. Installez l'attache de retenue de la garniture du siège intérieur sur le cadre du siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Repliez l'attache vers le cadre. L'extrémité ouverte devrait engager le cadre du siège. Dans le cas contraire, la garniture devra être tirée jusqu'à ce que la tension correcte soit atteinte. Alignez une extrémité de l'ouverture de la bande d'attaches avec le cadre du siège et appuyez jusqu'à ce que l'attache soit complètement en place sur le cadre.
  5. Installez l’attache de retenue de la garniture du siège avant sur le cadre de siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Repliez l'attache vers le cadre. L'extrémité ouverte devrait engager le cadre du siège. Dans le cas contraire, la garniture devra être tirée jusqu'à ce que la tension correcte soit atteinte. Alignez une extrémité de l'ouverture de la bande d'attaches avec le cadre du siège et appuyez jusqu'à ce que l'attache soit complètement en place sur le cadre.
  6. Installez l’attache de retenue de la garniture du siège extérieur sur le cadre du siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Repliez l'attache vers le cadre. L'extrémité ouverte devrait engager le cadre du siège. Dans le cas contraire, la garniture devra être tirée jusqu'à ce que la tension correcte soit atteinte. Alignez une extrémité de l'ouverture de la bande d'attaches avec le cadre du siège et appuyez jusqu'à ce que l'attache soit complètement en place sur le cadre.
  7. Replacez le siège en position verticale.
  8. Placez le cadre du dossier du siège sur le cadre du coussin en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le cadre du dossier de siège peut reposer sur le cadre du coussin sans fixations.
  9. Installez les nouveaux boulons (x4) pour fixer les côtés droit et gauche du cadre du dossier du siège conducteur au cadre du coussin du siège.
    43 Nm (31.7 lbs-ft)
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T50
    • Clé à cliquet sans fil/Visseuse à percussion
    Figure 4. Gauche indiqué, droit similaire
  10. Installez un nouveau boulon encapsulé pour fixer la boucle de ceinture au cadre du coussin de siège.
    40 Nm (29.5 lbs-ft)
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T50
    • Clé à cliquet sans fil/Visseuse à percussion
  11. Branchez le connecteur de la boucle de ceinture de sécurité.
  12. Installez l'attache du harnais de la boucle de la ceinture de sécurité.
  13. Faites pivoter le siège pour accéder au dessous du siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Protégez le coussin du siège contre les dommages.
  14. Positionnez le harnais du siège conducteur sur le cadre du siège pour l'installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le harnais est acheminé correctement. La branche principale du harnais doit être alignée avec la découpe centrale pour l'attache centrale. Acheminez les pattes intérieures et extérieures du harnais entre le rail et le cadre. Les pattes intérieures et extérieures doivent s'enrouler autour de l'avant du cadre.
  15. Installez les attaches (x4) qui fixent le faisceau du siège conducteur au cadre du coussin de siège.
  16. Installez les attaches (x3) qui fixent le faisceau du siège conducteur au côté intérieur du cadre de coussin de siège.
  17. Installez les attaches (x3) qui fixent le faisceau du siège conducteur au côté extérieur du cadre du coussin de siège.
  18. Installez l'attache qui fixe le harnais du siège avant gauche au rail du siège extérieur.
  19. Branchez le connecteur du prétendeur côté conducteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le prétendeur est un connecteur à deux étapes. Assurez-vous que le verrou est enclenché une fois le connecteur bien en place.
  20. Branchez le faisceau électrique au connecteur du moteur de la rail de siège.
  21. Installez les attaches (x2) qui fixent le faisceau du moteur du rail au boîtier du moteur du rail.
  22. Branchez le connecteur du moteur d’inclinaison.
  23. Branchez le connecteur du moteur de levage.
  24. Le cas échéant, installez le capteur de position du rail. Voir Capteur - position - voie - siège de 1re rangée - droit (retirez et remplacez).
  25. Faites glisser le connecteur du coussin chauffant sur l'attache du cadre du siège pour le fixer.
  26. Branchez le connecteur du coussin chauffant.
  27. Installez le capteur d'occupation du siège sur le cadre du siège.
  28. Branchez le connecteur du capteur d'occupation du siège.
  29. Installez le connecteur du faisceau du dossier du siège au bas du siège.
  30. Branchez le faisceau de chauffage du siège.
  31. Installez les attaches de retenue (x2) du coussin du siège sur la suspension du siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le cas échéant, tirez le coussin du siège et mettez-le en place pour bien le positionner sur la suspension de siège.
  32. Accrochez les attaches qui retiennent la section inférieure du dossier de siège à la suspension du siège.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que les sangles sont bien serrées pour un ajustement et une installation appropriés
  33. Pivotez le dossier du siège en position verticale.
  34. Installez la protection latérale intérieure du siège du conducteur. Voir Protection latérale - intérieur - siège du conducteur (retirez et remplacez).
  35. Installez la protection latérale extérieure du siège du conducteur. Voir Protection latérale - extérieur - siège du conducteur (retirez et remplacez).
  36. Installez le siège de conducteur du véhicule. Voir Ensemble de siège - 1re rangée - gauche (retirez et remplacez).
  37. Les ensembles de sièges avant de remplacement et les ensembles de cadres de coussins de siège achetés après juin 2024 sont équipés d'un moteur Tesla « mini-inclinaison » de nouvelle conception, et le remplacement de ces pièces (ou du moteur d'inclinaison lui-même) pourrait nécessiter un changement de configuration. Passez en revue les informations de configuration dans le tableau et effectuez les sous-étapes suivantes si une mise à jour de la configuration est nécessaire.
    1. Allez à la section Configuration du véhicule du Tableau de bord d'infodivertissement. Voir Configuration de la passerelle (affichage et modification).
    2. Mettez à jour cfg_frontSeattype en fonction de la combinaison de moteurs d'inclinaison décrite dans le tableau.
