Charnière - hayon - gauche (retrait et remplacement)

Code de correction 11335612 0.90 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à l'adresse ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-12-02: Les étapes ont été mises à jour afin de permettre le retrait des charnières sans démonter le hayon.
  • Le 20 décembre 2023 : Réorganisation de la procédure.
  • Le 21 juin 2023 : Ajout du support de capot télescopique à la liste des outils.
  • 1080562-00-A Béquille de capot télescopique

Spécifications de couple

Tableau 1. Spécifications de couple: Charnière - hayon - gauche (retrait et remplacement)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis pour patère
1 Nm (.7 lbs-ft)
  • Embout Torx T20
 Réutiliser
Boulons de la charnière gauche du hayon (x2)
32 Nm (23.6 lbs-ft)
  • Clé mixte 12 pt 13mm
 Réutiliser
Boulon qui fixe la charnière du hayon au véhicule
12 Nm (8.8 lbs-ft)
  • Douille longue de 10 mm
 Réutiliser
Écrous (x2) qui fixent la charnière gauche du hayon au véhicule
30 Nm (22.1 lbs-ft)
  • Douille de 13 mm
 Réutiliser

Retirer

  1. Ouvrez toutes les portes et abaissez toutes les glaces.
  2. Ouvrez le hayon relevable.
  3. Avancez les sièges avant.
  4. Rabattez les dossiers de sièges 60 de deuxième rangée.
  5. Poussez pour ouvrir le crochet à vêtements gauche.
  6. Relâchez la languette de verrouillage pour ouvrir le couvercle du boulon du crochet à vêtements gauche.
  7. Retirez la vis du crochet à vêtements gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T20
  8. Retirez le support de poche gauche du coffre. Voir Bride - poche de coffre - gauche (retirez et remplacez),
  9. Retirez la garniture latérale de coffre du côté gauche. Voir Garniture - latérale - coffre - gauche (retirez et remplacez),
  10. Retirez la garniture supérieure du montant C côté gauche. Voir Garniture – montant arrière – supérieure – côté gauche (retrait et remplacement),
  11. Relâchez les attaches qui fixent le bord arrière de la garniture de toit arrière au véhicule.
  12. Appliquez du ruban adhésif sur l'emplacement de la charnière du hayon gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Cela marquera l'endroit où la charnière doit s'aligner lors de l'installation. Du ruban adhésif est également fixé à l'arrière de la charnière pour éviter d'endommager la peinture lors du retrait de la charnière.

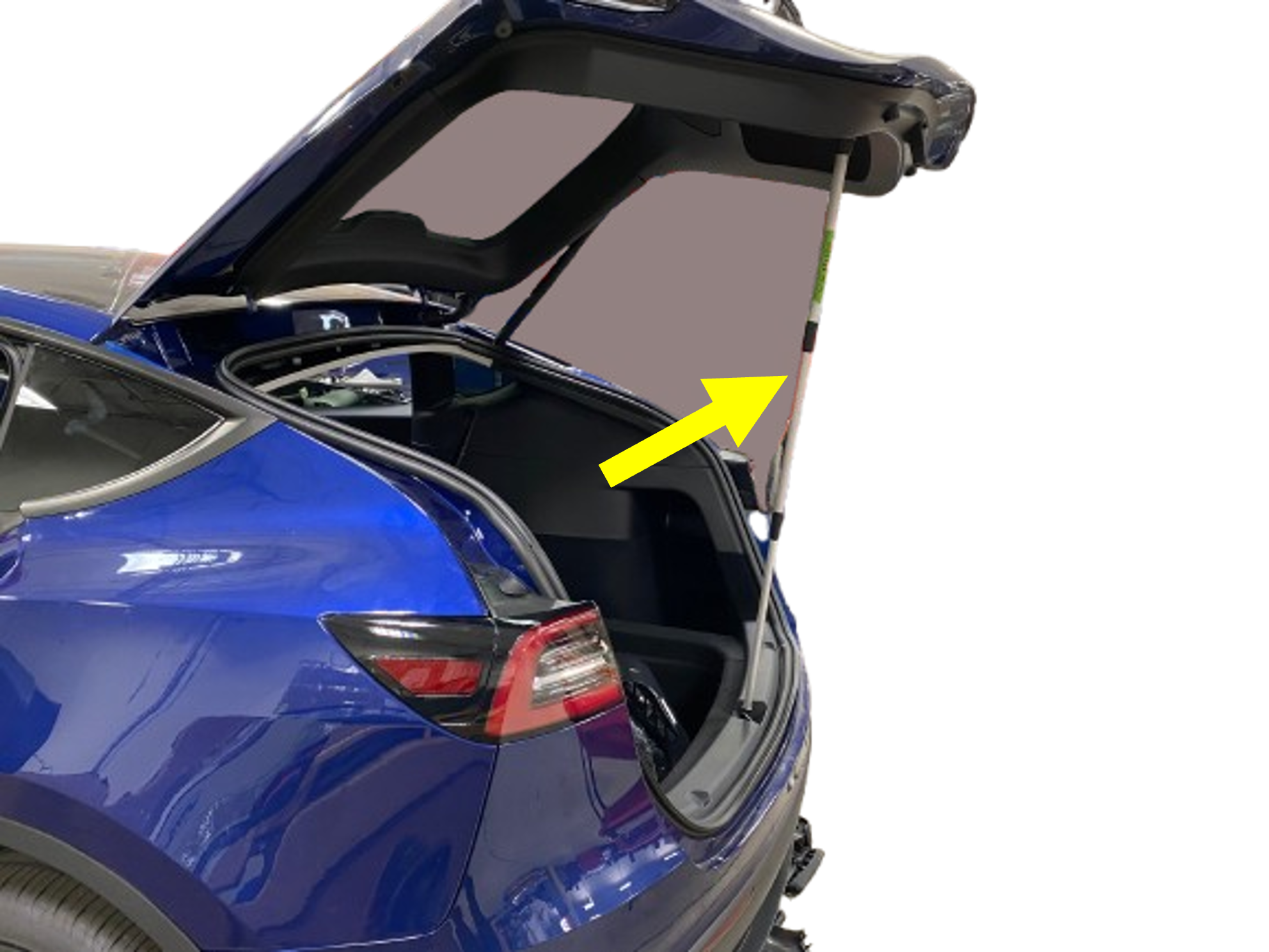

  13. Utilisez un support de capot télescopique pour soutenir le hayon.

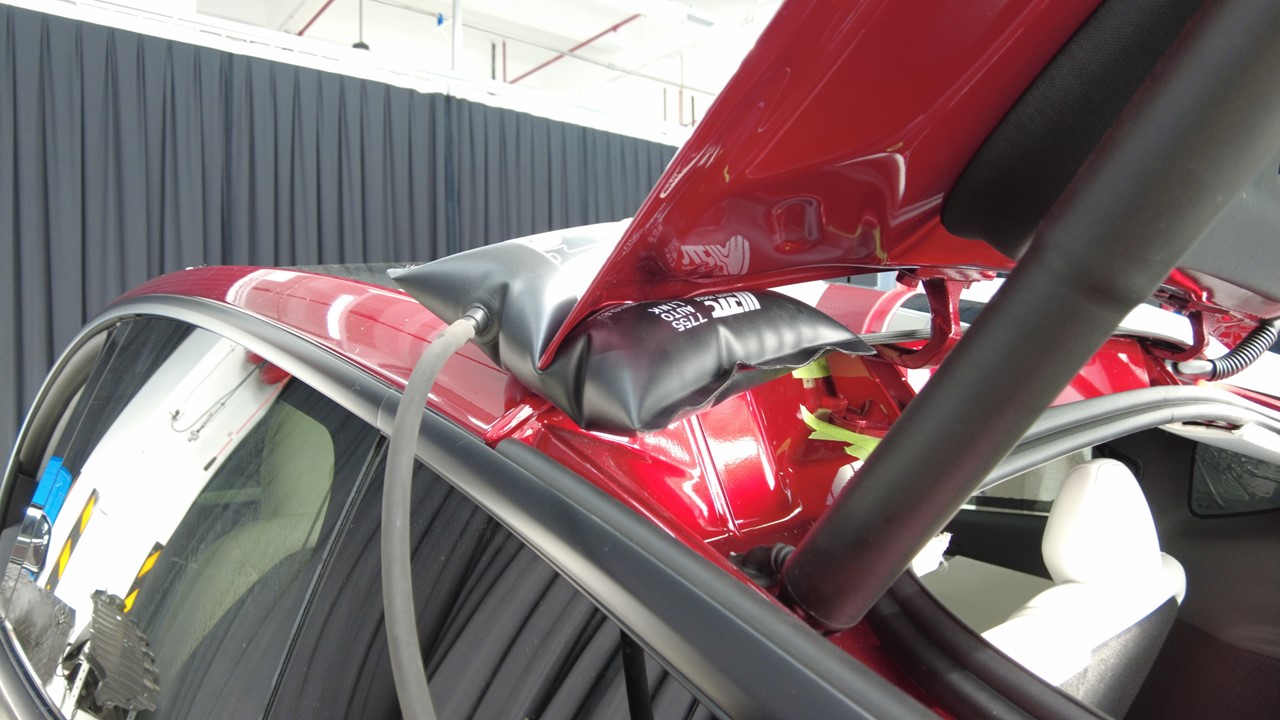

  14. Placez un coussin gonflable entre le hayon et le toit vitré pour éviter que le hayon n'appuie directement contre le toit vitré et ne l'endommage.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Effectuez cette opération avec de l'aide, pour éviter les dommages.

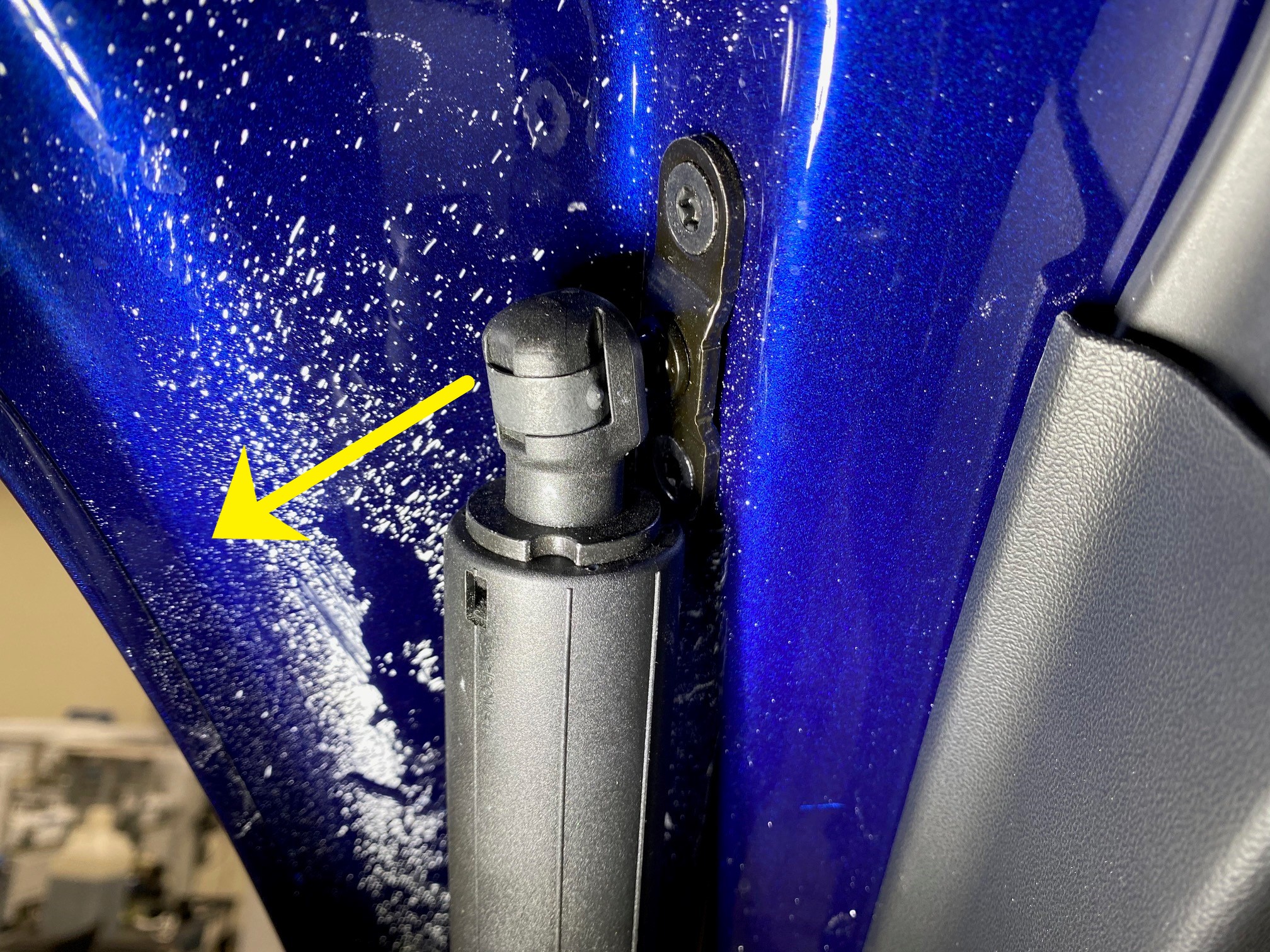

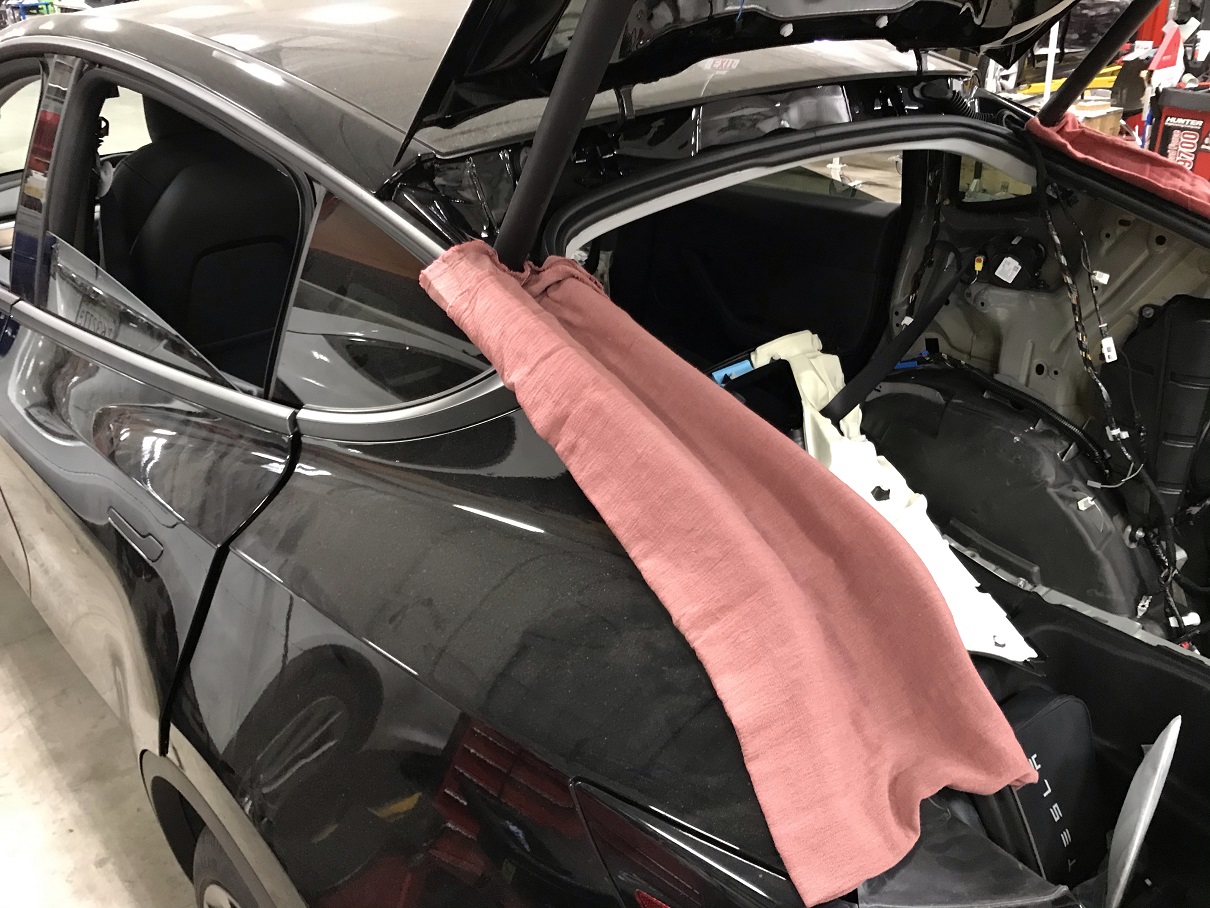

  15. Placez un chiffon d'atelier sur le côté gauche du jambage de coffre.

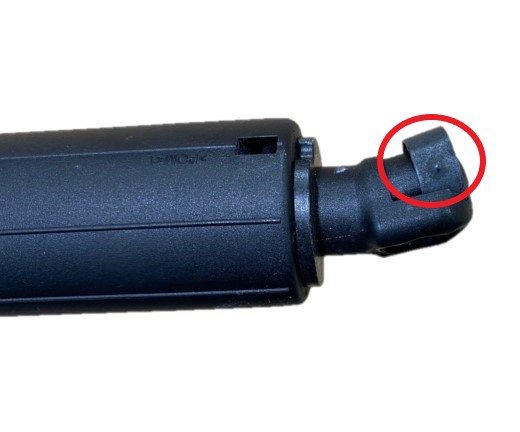

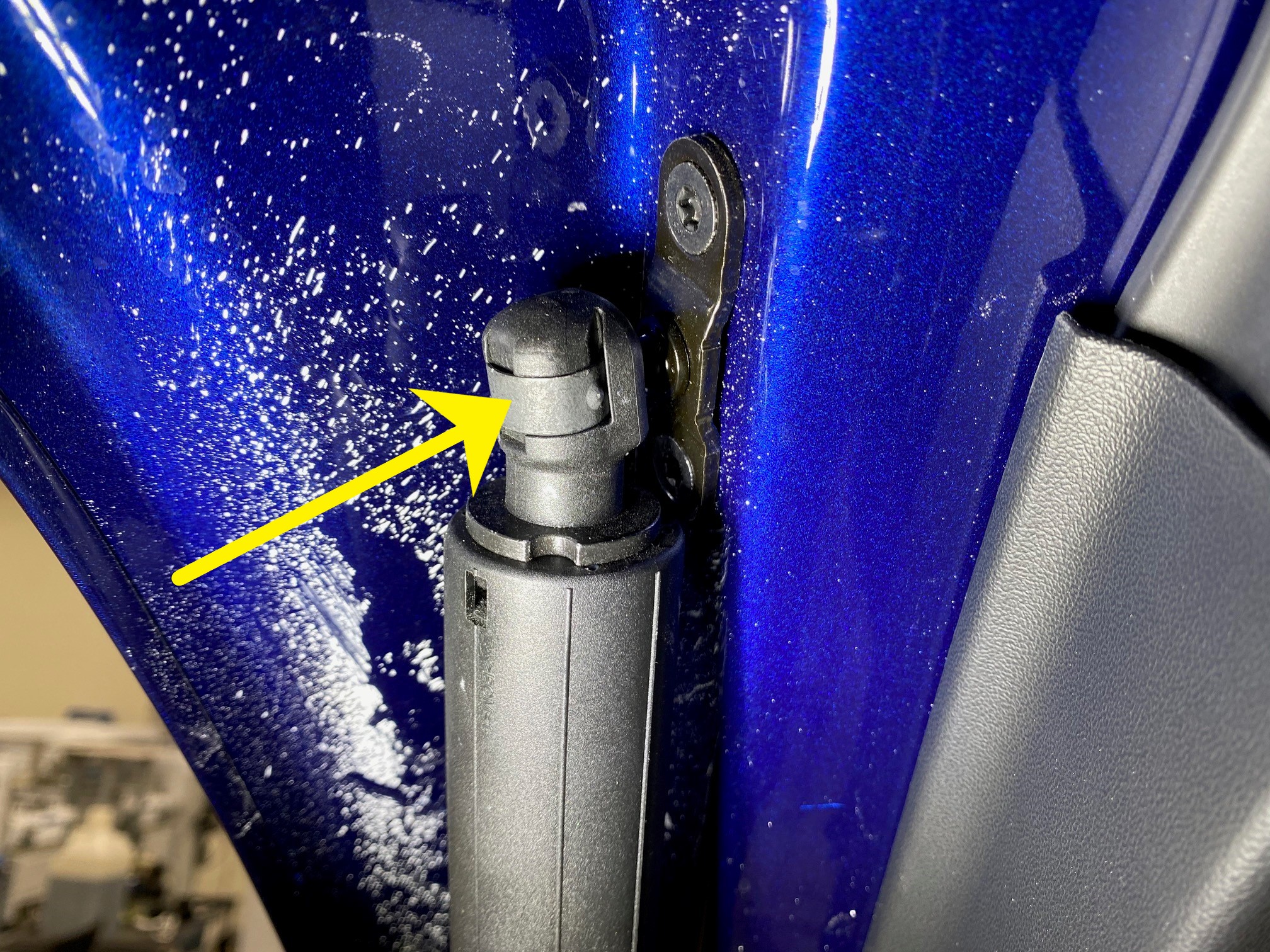

  16. Dégagez l'attache supérieure gauche du vérin électrique du pivot à rotule au niveau du hayon.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Effectuez cette opération avec de l'aide, pour éviter les dommages.
    Informational PurposesAn informational icon, calling your attention
    Remarque

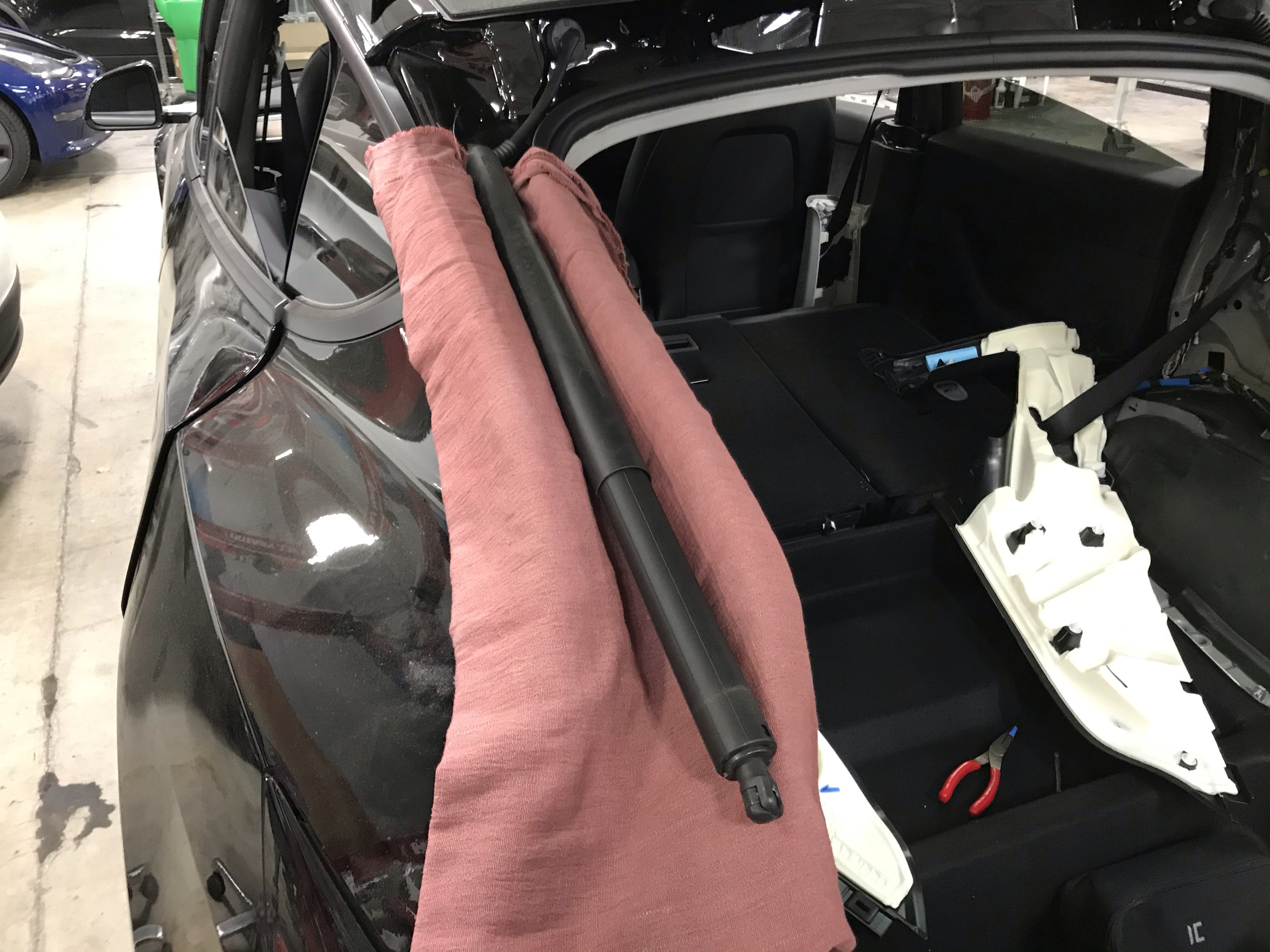

    Une fois dégagée, placez le vérin électrique sur le montant de la porte.

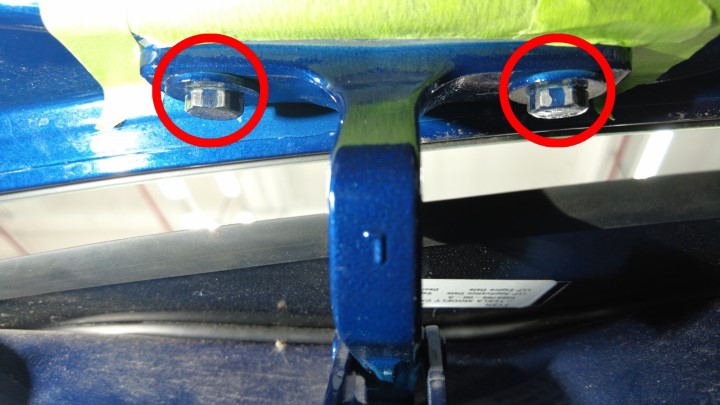

  17. Avec de l'aide, retirez les boulons (x2) de la charnière gauche du hayon.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Clé mixte 12 pt 13mm
  18. Retirez le boulon qui fixe la charnière du hayon au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille longue de 10 mm
  19. Retirez les écrous (x2) qui fixent la charnière gauche du hayon au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 13 mm
  20. Retirez la charnière de hayon gauche du véhicule.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Prenez garde de ne pas endommager le toit vitré.

Installer

  1. Utilisez une lame de rasoir et des lingettes imbibées d'alcool isopropylique pour enlever les anciennes entretoises de la carrosserie.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Prenez garde de ne pas endommager les surfaces peintes.
  2. Positionnez la charnière gauche du hayon sur le véhicule.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Prenez garde de ne pas endommager le toit vitré.
  3. Installez et serrez à la main le boulon qui fixe la charnière du hayon au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille longue de 10 mm
  4. Installez et serrez à la main les écrous (x2) qui fixent la charnière gauche du hayon au véhicule.
  5. Avec de l'aide, installez et serrez à la main les boulons (x2) de la charnière gauche du hayon.
  6. Avec de l'aide, installez l'attache supérieure gauche du vérin électrique sur le pivot à rotule au niveau du hayon.
  7. Retirez le coussin gonflable.
  8. Retirez le chiffon d'atelier sur côté gauche du jambage de coffre.
  9. Retirez le support de hayon du véhicule.
  10. Avec de l'aide, fermez le hayon pour vérifier l'écart et l'affleurement et effectuez les ajustements nécessaires aux boulons de la charnière et à la gâche du coffre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Consultez CVIS pour connaître les spécifications actuelles.
  11. Serrez les boulons de la charnière gauche du hayon (x2).
    32 Nm (23.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Clé mixte 12 pt 13mm
  12. Retirez les écrous (x2) qui fixent la charnière gauche du hayon au véhicule.
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 13 mm
  13. Serrez le boulon qui fixe la charnière du hayon au véhicule.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille longue de 10 mm
  14. Appliquez des retouches de peinture sur les fixations qui fixent la charnière gauche du hayon.
  15. Posez les attaches (x2) qui fixent le bord arrière de la garniture de toit arrière au véhicule.
  16. Installez la garniture supérieure du montant C côté gauche. Voir Garniture – montant arrière – supérieure – côté gauche (retrait et remplacement),
  17. Installez la garniture latérale gauche du coffre. Voir Garniture - latérale - coffre - gauche (retirez et remplacez),
  18. Installez le support de poche gauche du coffre. Voir Bride - poche de coffre - gauche (retirez et remplacez),
  19. Posez la vis du crochet à vêtements de gauche.
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T20
  20. Fermez le couvercle de vis du crochet pour vêtements de gauche.
  21. Poussez pour fermer le crochet à vêtements gauche.
  22. Repliez le dossier du siège 60 dans sa position d'origine.
  23. Retirez les rubans adhésifs utilisés pour marquer la position de la charnière gauche du hayon.
  24. Fermez le hayon relevable.
  25. Replacez les deux sièges avant dans leur position initiale.
  26. Remontez toutes les vitres et fermez toutes portes.
