Vitre - toit - fixe (retirez et remplacez)

Code de correction 10205002 1.98 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire.REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 08-07-2024 : Ajout d'une étape et d'une note pour appliquer du ruban de masquage et vérifier le temps de remise en service de l'adhésif avant la conduite du véhicule.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Pour l’Europe seulement : Seuls les techniciens qui ont été formés pour travailler avec d’isocyanate et qui ont complété toutes les formations de certification requises sont autorisés à effectuer des procédures utilisant de l'uréthane et d'autres produits contenant des isocyanates. Vous devez porter un équipement de protection personnel (ÉPP) approprié lorsque vous travaillez avec des produits qui contiennent des diisocyanates.

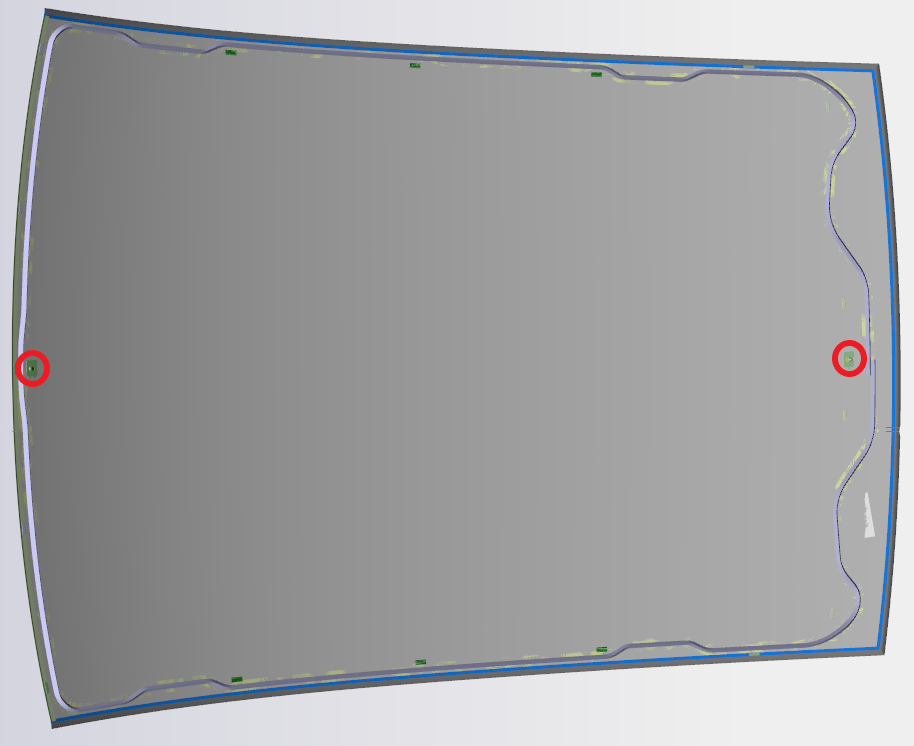

Figure 1. Modèle 3 illustré, modèle Y similaire

Retirer

  1. Ouvrez toutes les portes et abaissez toutes les vitres.
  2. Ouvrez le hayon.
  3. Appliquez un ruban de masquage pour protéger la peinture du véhicule.
  4. Installez la protection de la garniture de toit entre la garniture de toit et la vitre fixe au-dessus du siège arrière du conducteur.
  5. Fixez la conduite sur l'outil d'engagement et poussez l'outil à travers l'uréthane au coin arrière gauche de l'ensemble du toit en verre fixe.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Veillez à ne pas endommager l'ensemble de garniture du toit et la peinture extérieure.
  6. Tirez sur le fil de nylon pour le faire passer.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à tirer suffisamment de ficelle pour l'enrouler autour de la circonférence du verre.
  7. Faire passer le fil de nylon autour du verre, en le soulevant et en le plaçant sous les joints.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Veillez à ne pas endommager le joint du pare-brise lors de l'acheminement.
  8. Insérez à nouveau le fil de nylon dans le démarreur à fil, puis le rétracter dans le véhicule.
  9. Retirez le fil de nylon de l'outil de démarrage.
  10. Fixez les outils de coupe au verre fixe, puis pompez l'outil de coupe pour le fixer au verre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que l'aspiration est suffisante en vérifiant que l'anneau rouge n'est plus visible.
  11. Utilisez une extrémité du nylon comme point d'ancrage dans le véhicule à l'aide de la ventouse.
  12. Acheminez le nylon à travers l'outil de coupe et tournez pour rattraper la longueur excédentaire du nylon.
  13. Utilisez une perceuse pour couper l'uréthane autour du verre. Déplacez le protecteur de la garniture de toit en suivant la ligne de coupe.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Veillez à ce que la ligne passe au-dessus des points de référence et des supports de toit. Si la ligne se coince dans le support de toit, elle se cassera.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez la protection de la garniture de toit ou un outil de découpe pour appliquer une pression vers le haut sur la ligne lors de la découpe.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si la ligne reste coincée, essayez de la tirer vers l'arrière pour la dégager de sous le support métallique du toit ou changez la position de l'ancre et de l'outil de coupe.
  14. Retirez les outils de coupe du verre.
  15. Avec de l'aide, fixez les ventouses (x4) à chaque coin de la vitre du toit fixe.
  16. Avec l'aide d'un assistant, retirez la vitre fixe de toit du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Jetez le verre conformément aux réglementations locales.
  17. Utilisez un grattoir pour retirer l'ancien uréthane de la carrosserie, puis essuyez la carrosserie afin de nettoyer les surfaces avec des lingettes à l'alcool isopropylique.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    S'assurer que l'épaisseur de l'uréthane restant est inférieure ou égale à 1 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Assurez-vous de porter un ÉPI approprié comprenant des gants résistant aux coupures pour effectuer cette étape.
  18. Retirez tous les repères brisés et remplacez tous les bouchons de carrosserie endommagés

Installer

  1. Nettoyez le trajet d'uréthane sur le véhicule à l'aide de lingettes d’alcool isopropylique.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez sécher pendant 1 minute.
  2. Fixez les ventouses (x4) à chaque coin de la nouvelle vitre de toit fixe.
  3. Avec de l'aide, positionner le nouveau vitrage de toit sur le véhicule pour un montage à sec.
  4. S'assurer que l'espacement et la fluidité se situent dans des limites acceptables.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si le verre est trop haut, il peut être nécessaire de couper ou d'enlever les coussins de filet.
  5. Avec de l'aide, retirez la vitre du toit et placez-la à l'envers sur un support de travail.
  6. Retirer le ruban de protection de la carrosserie.
  7. Nettoyez les surfaces de contact de la vitre à l’aide d’alcool isopropylique.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez sécher pendant 1 minute.
  8. Appliquez un apprêt à l'uréthane sur la carrosserie du véhicule le long du trajet d'uréthane et dans les zones qui ont été endommagées durant le retrait de la vitre fixe du toit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'apprêt devrait être appliqué sur le périmètre intérieur du support de toit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez sécher l'apprêt pendant au moins 1 minute.
  9. Appliquez l’uréthane à la carrosserie en suivant le trajet d’origine.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ce que le boudin d’uréthane présente une section transversale triangulaire d’une largeur d’environ 12,5 mm et d’une hauteur de 20 mm.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'uréthane devrait être appliqué sur le périmètre intérieur du support de toit.
  10. Avec l'aide d'un assistant, placez la nouvelle vitre fixe du toit sur le véhicule sans le placer définitivement.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les points de référence centrés à l'avant et à l'arrière de la vitre sur la carrosserie.
  11. Placez un nouveau joint à l'avant de la vitre, sous le joint de pare-brise.
    Conseil : Utilisez un outil de coupe pour placer correctement le joint de la vitre de toit sous le joint du pare-brise.
  12. Pressez le verre sur le corps une fois qu'il est en place.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez des sacs de sable pour stabiliser l’avant au besoin.
  13. Vérifiez que l'écartement et la fluidité sont conformes aux spécifications et ajuster si nécessaire.
  14. Retirer les ventouses de la vitre de toit.
  15. Nettoyez la vitre.
  16. Appliquez du ruban adhésif pour peintre sur la vitre pour la maintenir en place.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Ne conduisez pas le véhicule avant que le temps de remise en service minimal recommandé par le fabricant de l’adhésif ne se soit écoulé. Au besoin, laissez le ruban adhésif qui applique une pression sur la vitre et demandez au client de le retirer après 24 heures. De plus, indiquez au client d’éviter de conduire à haute vitesse et de rouler sur des dos d’âne pendant les prochaines 24 heures.
  17. Relevez toutes les vitres et fermez toutes les portes.
