Prise de courant 12 V - console centrale (retirez et remplacez)

Code de correction 17303002 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à l'adresse ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Spécifications de couple

Tableau 1. Spécifications de couple: Prise de courant 12 V - console centrale (retirez et remplacez)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis qui fixent la garniture dorée à la console centrale
1.6 Nm (1.2 lbs-ft)
  • Embout Torx T20
  • Wiha, tournevis dynamométrique de 0,8 à 5 Nm (pour installation uniquement)
 Réutiliser

Retirer

  1. Ouvrez les portes et abaissez les fenêtres.
  2. Déplacez les deux sièges avant vers l'arrière et abaissez-les au maximum.
  3. Débranchez l'alimentation 12 V. Voir Alimentation 12 V/BT (déconnectez et connectez),
  4. Ouvrez l'accoudoir.
  5. Écartez partiellement la garniture décorative de la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Détachez toutes les attaches environnantes et écartez partiellement les deux côtés de la garniture décorative.

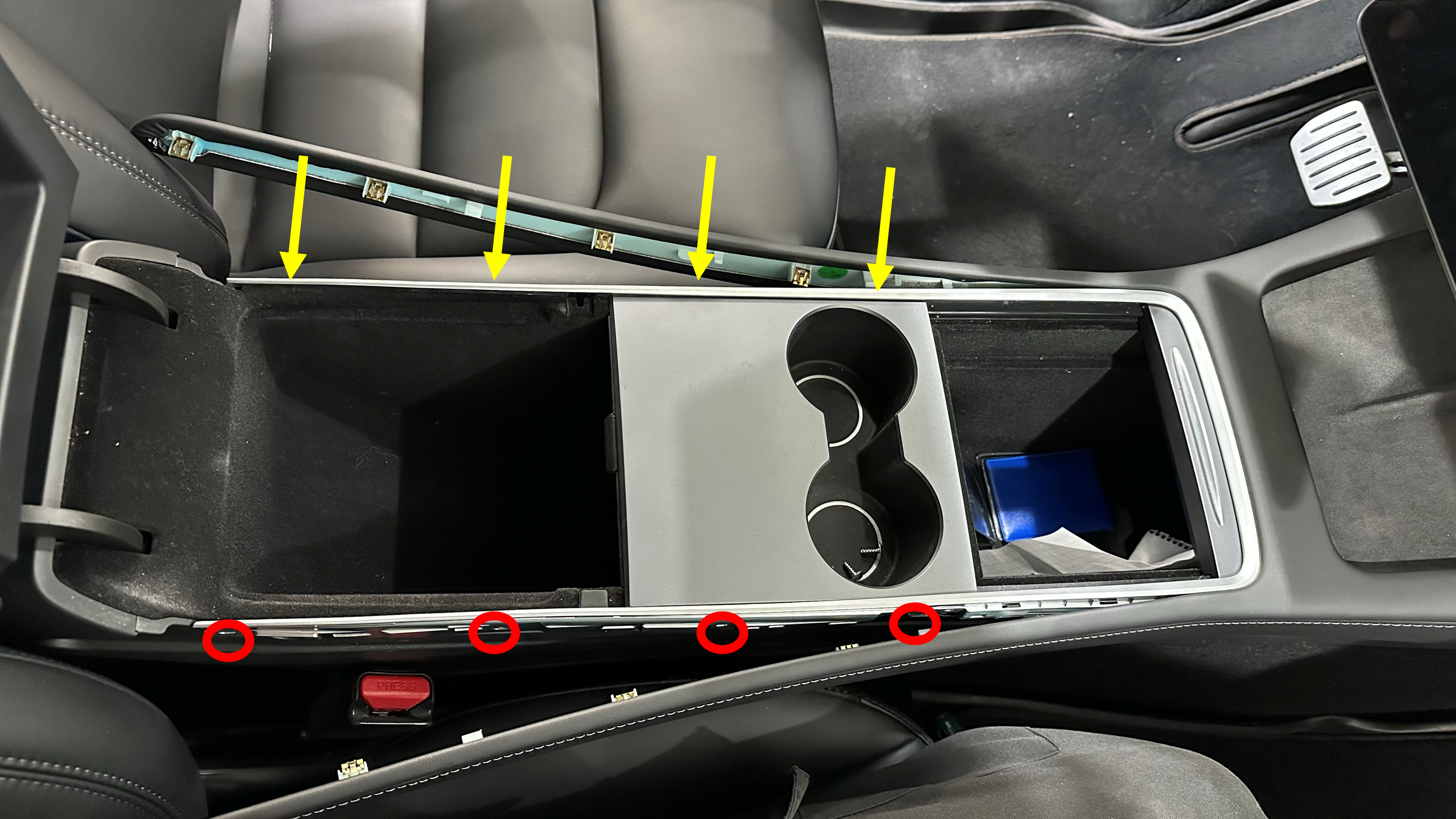

  6. Retirez partiellement les vis (x8) qui fixent la surface polie à la console centrale et écartez la surface polie.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T20
    • Wiha, tournevis dynamométrique de 0,8 à 5 Nm (pour installation uniquement)

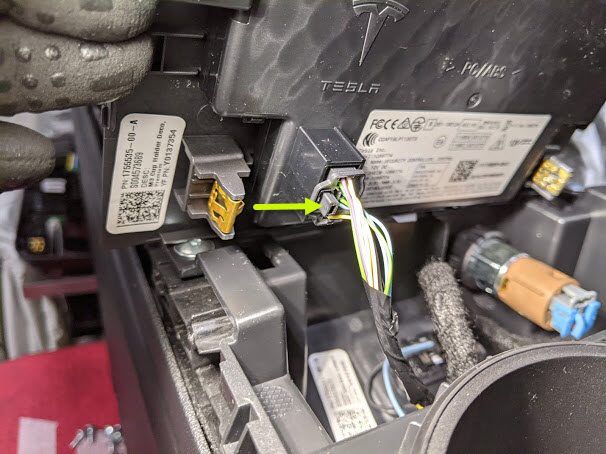

  7. Relâchez les attaches (x6) qui fixent la garniture décorative du porte-gobelet, puis débranchez le connecteur.

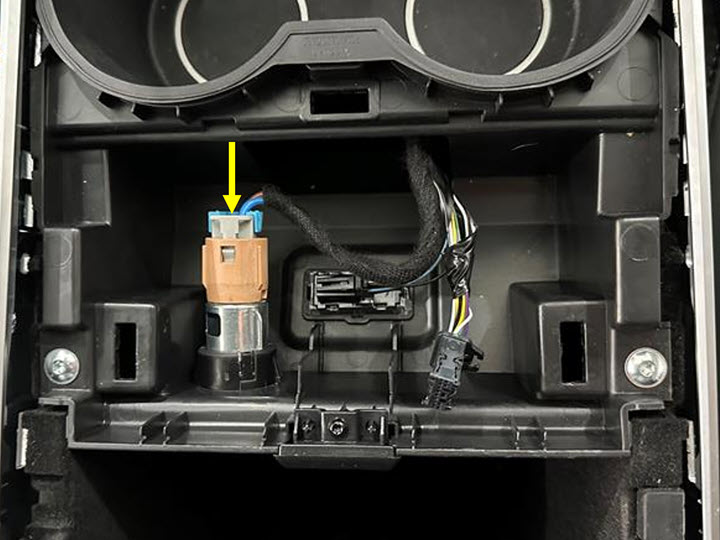

  8. Débranchez le connecteur de la prise 12 V.

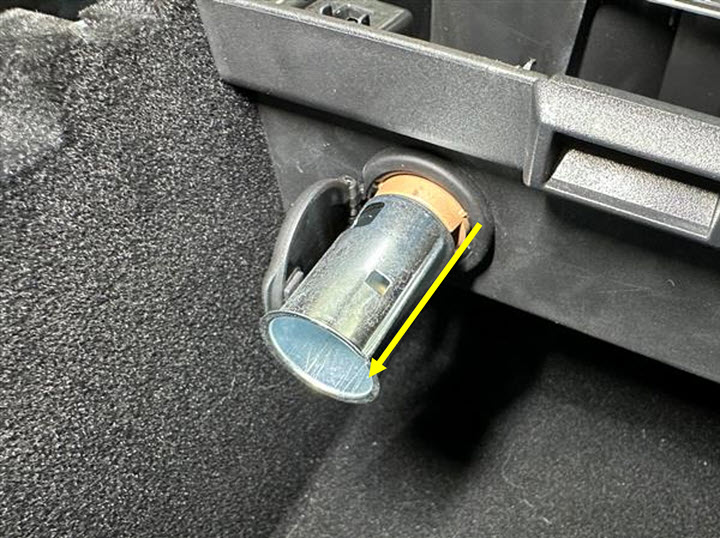

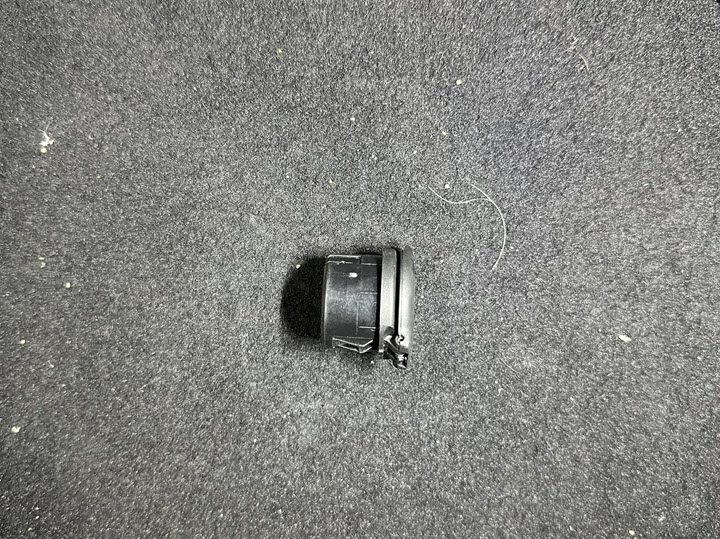

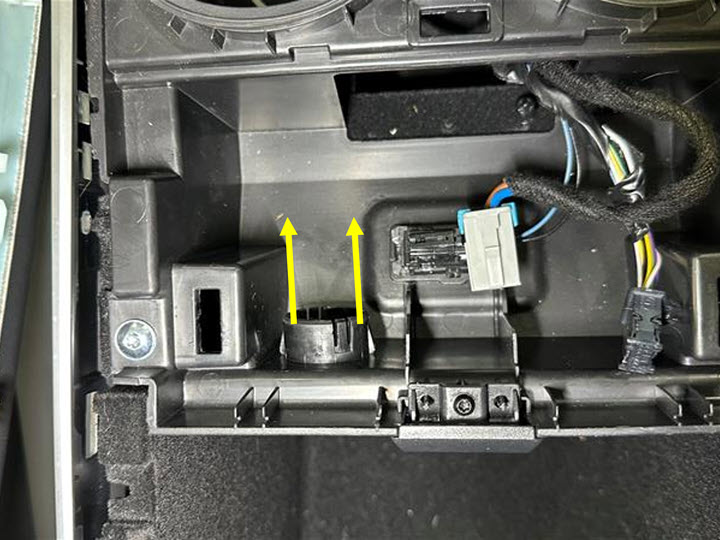

  9. Relâchez les languettes et faites sortir la prise électrique par le porte-gobelet.

Installer

  1. Installez la prise de courant à travers le porte-gobelet et fixez les languettes.
  2. Branchez le connecteur de la prise 12 V.
  3. Branchez le connecteur, puis installez les attaches (x6) qui fixent la garniture décorative du porte-gobelet.
  4. Installez les vis (x8) qui fixent la surface polie à la console centrale.
    1.6 Nm (1.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T20
    • Wiha, tournevis dynamométrique de 0,8 à 5 Nm (pour installation uniquement)
  5. Réinstallez la garniture décorative de la console centrale.
  6. Fermez l'accoudoir de la console centrale.
  7. Branchez l’alimentation 12 V. Voir Alimentation 12 V/BT (déconnectez et connectez),
  8. Replacez les deux sièges avant dans leur position initiale.
  9. Relevez toutes les fenêtres et fermez toutes les portes.
