2024-04-29

Biellettes - latéral - inférieur - avant - paire (retirez et remplacez)

Code de correction 31013412 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so.NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email LaborTimeFeedback@tesla.com. NOTE: See Protection individuelle to make sure wearing proper PPE when performing the below procedure.

  • 2024-04-16 : Ajout d'instructions pour marquer les boulons qui fixent le bras latéral inférieur avant au sous-châssis avec une marque de peinture orange pour indiquer que les boulons ont été remplacés par le type spécifié.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple : Biellettes - latéral - inférieur - avant - paire (retirez et remplacez)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Écrou qui fixe le bras de conformité inférieur avant gauche à la fusée
180 Nm (132.7 lbs-ft)
  • Douille de 22 mm
  • Douille Torx T45
  • Clé mixte de 22 mm
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
Remplacer
Les boulons (x2) qui fixent le bras latéral avant inférieur gauche au châssis auxiliaire
135 Nm (99.6 lbs-ft)
  • Douille de 21 mm
  • Rallonge de 6 po
  • Clé à cliquet sans fil/Visseuse à percussion
  • Clé à cliquet/Clé dynamométrique
Remplacer Installez uniquement le boulon PN 1109912-00-B (Chine 1109912-99-B) ou plus récent, qui comporte une pièce de réparation sur les filets du boulon.
La vis et l’écrou qui fixent la jambe de force gauche au bras latéral inférieur avant gauche
106 Nm (78.2 lbs-ft)
  • Douille de 21 mm
  • Clé mixte à 12 pans, 21mm
  • Clé à cliquet sans fil/Visseuse à percussion
Réutiliser
Boulon qui fixe le disque de frein avant gauche au porte-fusée
5 Nm (3.7 lbs-ft)
  • Douille de 10 mm
  • Rallonge de 2 po
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
Réutiliser

Retirer

  1. Soulevez et soutenez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  2. Retirez les roues avant gauche et droite. Voir Ensemble de roue (retrait et installation).
  3. Retirez le panneau de l’écran aérodynamique avant. Voir Panneau - écran aérodynamique - avant (Ensemble non-structurel) (retirez et remplacez).
  4. Retirez et jetez l’écrou qui fixe le bras latéral avant gauche au pivot de fusée.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Si le pistolet à percussion ne retire pas l'écrou, utilisez une clé à cliquet de 3/8 po avec un Douille Torx T45 pour maintenir le boulon intérieur, puis retirez l'écrou avec une clé mixte de 22 mm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 22 mm
    • Douille Torx T45
    • Clé mixte de 22 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  5. Retirez et jetez les boulons (x2) qui fixent le bras latéral inférieur avant gauche au cadre auxiliaire avant.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Rallonge de 6 po
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet/Clé dynamométrique
  6. Retirez le boulon et l’écrou qui fixent la jambe de force gauche au bras latéral inférieur avant gauche, puis retirez le bras latéral inférieur avant gauche du véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Clé mixte à 12 pans, 21mm
    • Clé à cliquet sans fil/Visseuse à percussion
  7. Répétez les étapes 4 à 6 pour le bras latéral inférieur avant droit.

Installer

  1. Positionnez la biellette latérale inférieure avant gauche dans le véhicule.
  2. Serrez à la main la vis et l’écrou qui fixent la jambe de force gauche au bras latéral inférieur avant gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Clé mixte de 21 mm
  3. Avec l’aide d’un assistant, serrez à la main les nouveaux boulons (x2) qui fixent le bras latéral inférieur avant gauche au châssis auxiliaire avant.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Installez uniquement le boulon PN 1109912-00-B (Chine 1109912-99-B) ou plus récent, qui comporte une pièce de réparation sur les filets du boulon.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un poinçon pour aligner les pièces de fixation.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Rallonge de 6 po
  4. Posez un écrou neuf pour fixer le bras latéral inférieur avant gauche à la fusée.
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 22 mm
    • Douille Torx T45
    • Clé mixte de 22 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  5. Serrez les boulons (x2) fixant le bras latéral inférieur avant gauche au sous-châssis avant, puis marquez les boulons avec une marque de peinture orange pour indiquer que les boulons ont été remplacés par le type de boulons spécifié.
    135 Nm (99.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Rallonge de 6 po
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet/Clé dynamométrique
  6. Répétez les étapes 1 à 5 pour le bras latéral inférieur avant droit.
  7. Installez le panneau de protection aérodynamique avant. Voir Panneau - écran aérodynamique - avant (Ensemble non-structurel) (retirez et remplacez).

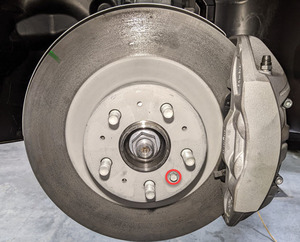

  8. Retirez le boulon qui fixe le rotor du frein avant gauche à la fusée de direction.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
    • Rallonge de 2 po
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  9. Installez un adaptateur de cric de moyeu sur le moyeu avant gauche, puis utilisez un support pour soutenir la suspension avant gauche à hauteur de caisse (461 mm).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Mesurez du bas de l'aile au centre de l'essieu pour vous assurer que la suspension gauche est réglée près de la hauteur de caisse.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Adaptateur de cric de moyeu - 1459409-00-A
  10. Serrez la vis et l’écrou qui fixent la jambe de force gauche au bras latéral inférieur avant gauche.
    106 Nm (78.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 21 mm
    • Clé mixte à 12 pans, 21mm
    • Clé à cliquet sans fil/Visseuse à percussion
  11. Retirez le support et l'adaptateur de cric de moyeu du véhicule.
  12. Installez le boulon qui fixe le rotor du frein avant gauche à la fusée de direction.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
    • Rallonge de 2 po
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  13. Répétez les étapes 8 à 12 pour le bras latéral inférieur avant droit.
  14. Installez les roues avant gauche et droite. Voir Ensemble de roue (retrait et installation),
  15. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust as a separate activity. See Exigences de réglage de la géométrie - Suspension.
