프레임 - 등받이 - 전면 동승석 시트(탈거 및 교체)

교정 코드 13043502 1.14 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 바고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오. 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-10-29: 리클라이너 모터 탈거 및 장착에 관한 단계를 제거했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
시트 베이스 가장자리는 날카로우며 신체 상해를 유발할 수 있습니다. 차량에서 시트를 탈거할 때 및 시트 베이스 또는 그 근처에서의 작업과 관련된 절차를 주행하는 동안 절단 방지 장갑을 착용하십시오.

탈거

  1. 차량에서 전면 동승석 시트 어셈블리를 탈거합니다. 참조 항목: 시트 어셈블리 - 1열 - LH(탈거 및 교체).
  2. 전면 동승석 시트 등받이 허리 지지대를 탈거합니다. 참조 항목: 허리 지지대 - 등받이 - 전면 동승석 시트(탈거 및 교체).
  3. 플라스틱 절연체를 전면 동승석 시트 프레임에 고정하는 탭을 푼 다음 플라스틱 절연체를 탈거합니다.
  4. 시트 등받이 프레임에서 LH 및 RH 헤드레스트 포스트 가이드를 탈거합니다. 참조 항목: 포스트 가이드 - 헤드레스트 - 전면 동승석 시트(탈거 및 교체).

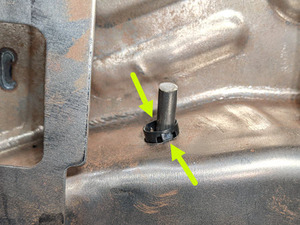

  5. 리클라이너 튜브를 프레임에 고정하는 클립을 탈거하여 폐기합니다.
  6. 고무 해머를 사용하여 클립이 전에 위치해 있던 리클라이너 튜브를 두드린 다음, 튜브를 프레임에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    튜브를 탈거하려면 튜브를 시트 밖으로 빼내기 위해 고무 해머로 여러 번 두드릴 필요가 있을 수 있습니다.
  7. LH 및 RH 시트 등받이 프레임을 시트 쿠션 프레임에 고정하는 볼트를 탈거하여 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T50 소켓
    그림 1. LH에서 본 모습: RH도 유사함
  8. 프레임을 돌려 쿠션 프레임에서 분리한 다음 등받이 프레임을 위쪽으로 들어 올려 시트 어셈블리에서 탈거합니다.

장착

  1. 장착을 위해 전면 동승석 시트 등받이 프레임을 시트 어셈블리 위에 놓습니다.
  2. LH 및 RH 시트 등받이 프레임을 시트 쿠션 프레임에 고정하는 새 볼트를 장착합니다.
    43 Nm (31.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T50 소켓
    그림 2. LH에서 본 모습: RH도 유사함
  3. 리클라이너 튜브를 시트 등받이 프레임에 장착하고, 리클라이너 모터를 통해 프레임의 반대쪽에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    고무 해머를 사용하여 리클라이너 튜브를 두드려서 튜브가 시트 등받이 프레임 밖으로 16mm까지 확장되도록 합니다.
  4. 보조 작업자와 함께 새 클립을 리클라이너 튜브에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    12mm 깊이 소켓과 고무 해머를 사용하여 클립을 리클라이너 튜브에 대고 두드립니다. 보조 작업자가 튜브의 반대쪽 끝에서 다른 해머를 사용하여 마주 보고 두드리게 합니다.
  5. 시트 등받이 프레임에 LH 및 RH 헤드레스트 포스트 가이드를 장착합니다. 참조 항목: 포스트 가이드 - 헤드레스트 - 전면 동승석 시트(탈거 및 교체).
  6. 플라스틱 절연체를 전면 동승석 시트 프레임에 고정하는 탭을 장착한 다음 플라스틱 절연체를 탈거합니다.
  7. 전면 동승석 시트 등받이 허리 지지대를 장착합니다. 참조 항목: 허리 지지대 - 등받이 - 전면 동승석 시트(탈거 및 교체).
  8. 전면 동승석 시트 어셈블리를 차량에 장착합니다. 참조 항목: 시트 어셈블리 - 1열 - LH(탈거 및 교체).
