기어박스 오일 - 후륜 구동 장치(3DU)(배출 및 보충)(장비 전용)

Correction code 40300115 FRT 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure.NOTE: See 인체공학적 주의 사항for safe and healthy working practices.

  • 2222393-00-A - 자동 오일 교환 장비
  • 1130484-00-A - SKT, 오일 필터, 63.5MM X 14

Procedure

  1. 후면 에어로 실드를 탈거합니다. 참조 항목: Panel - Aero Shield - Rear (Remove and Replace).
  2. 오일 배출 용기를 구동 장치 오일 필터 영역 아래에 배치합니다.

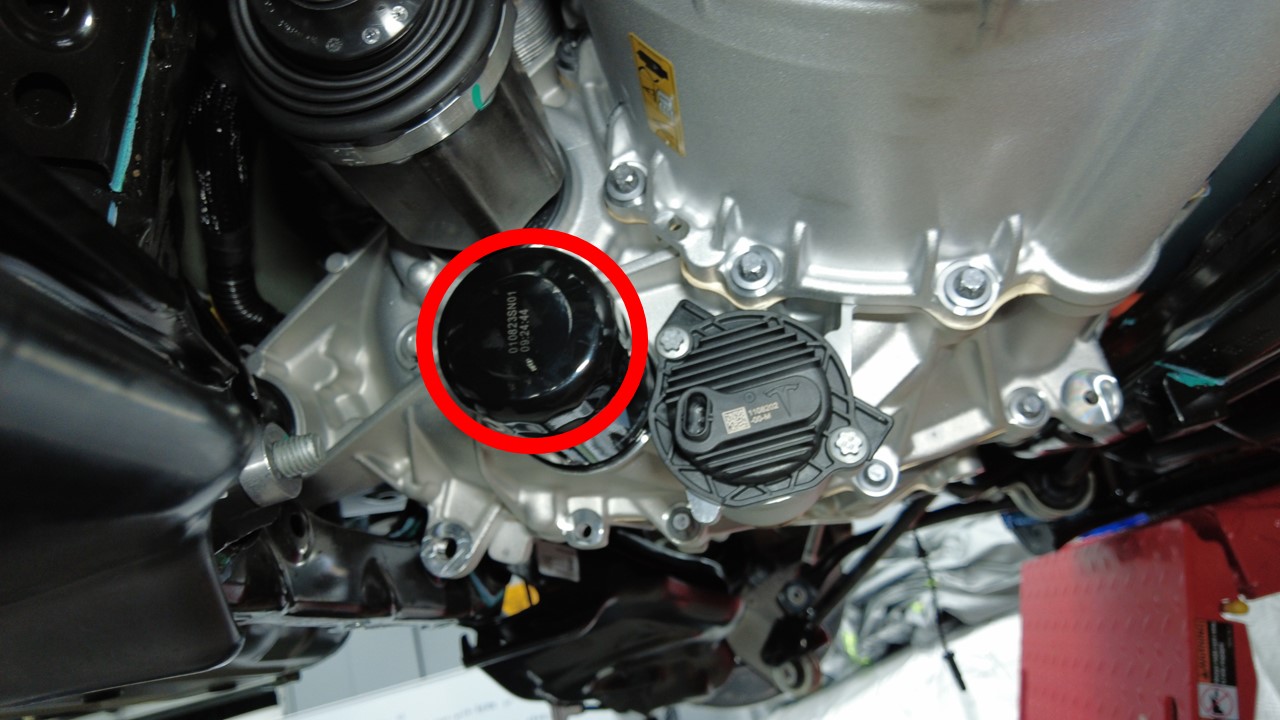

  3. 오일 필터를 시계 반대 방향으로 돌려 차량에서 탈거한 다음 오일 필터를 폐기합니다.

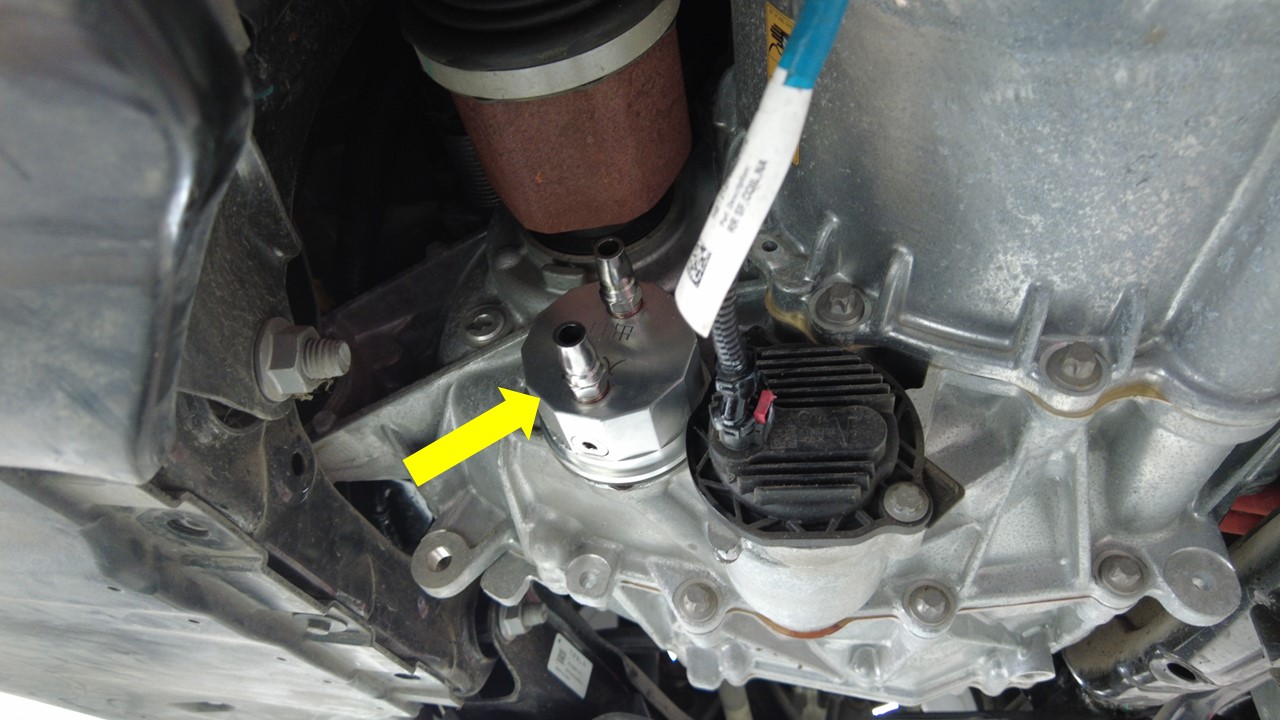

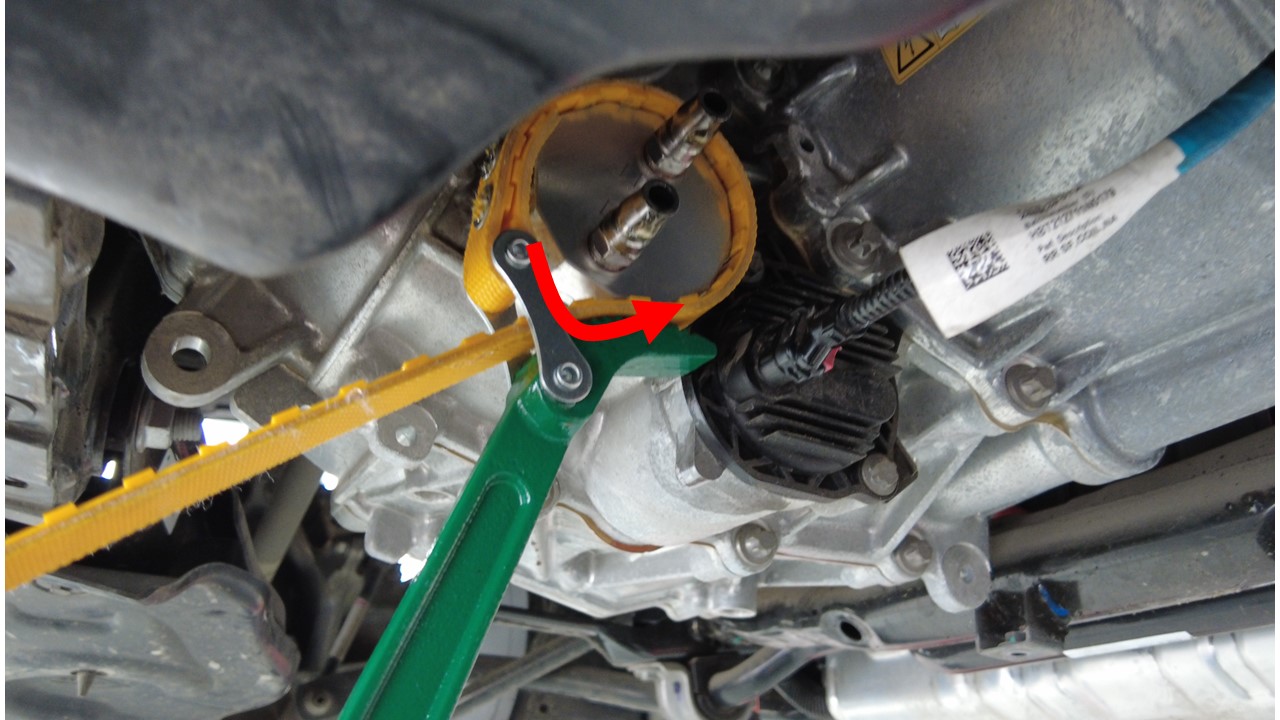

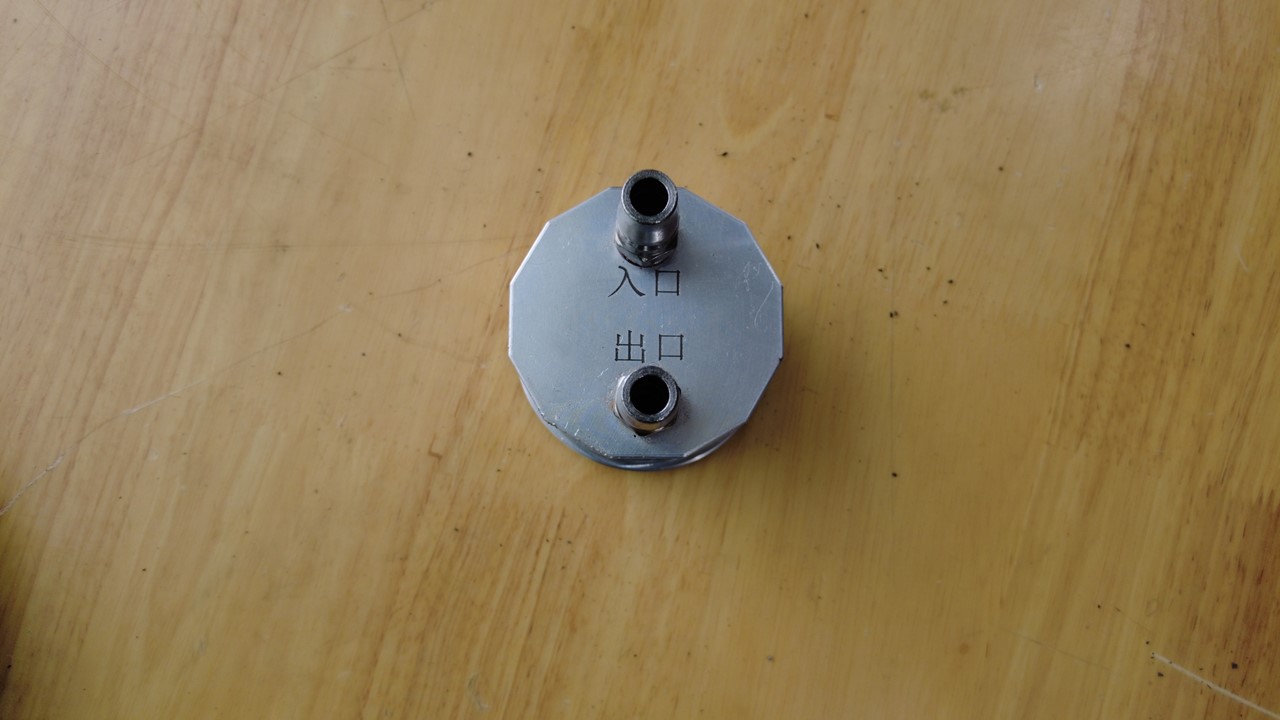

  4. 오일 필터 어댑터를 차량에 장착하고 오일 필터 렌치를 사용하여 어댑터를 완전히 조입니다.

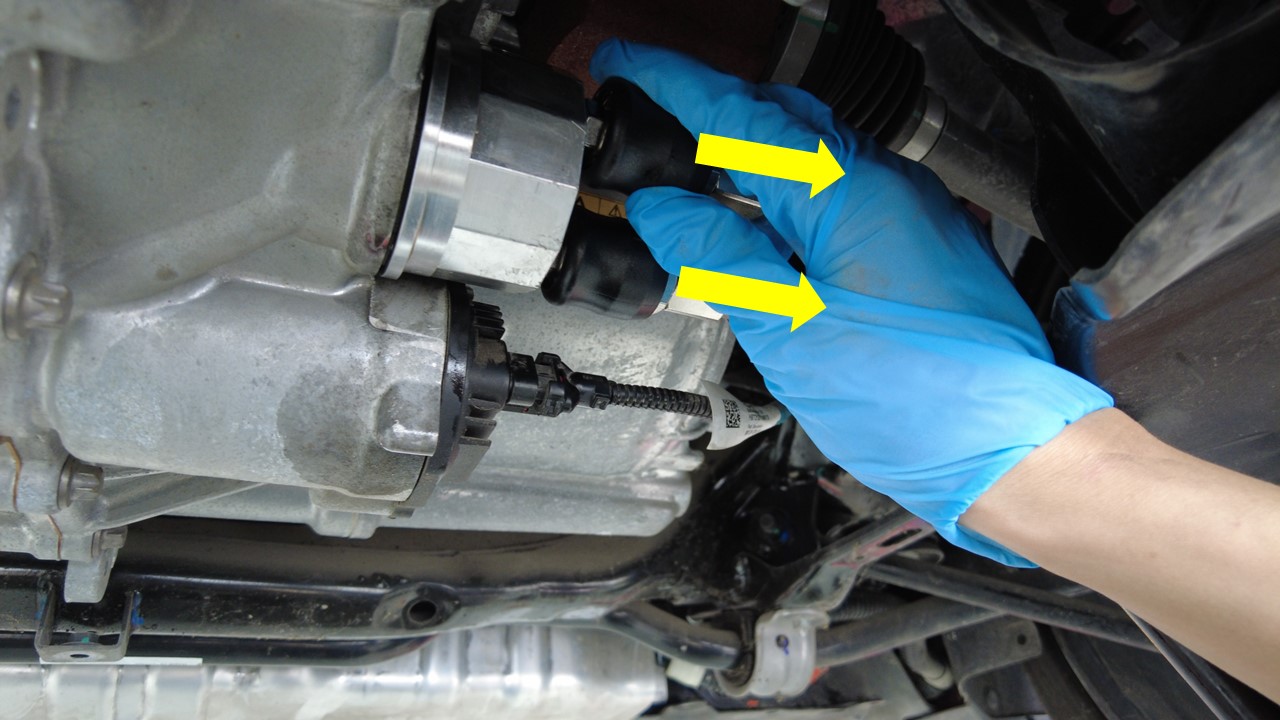

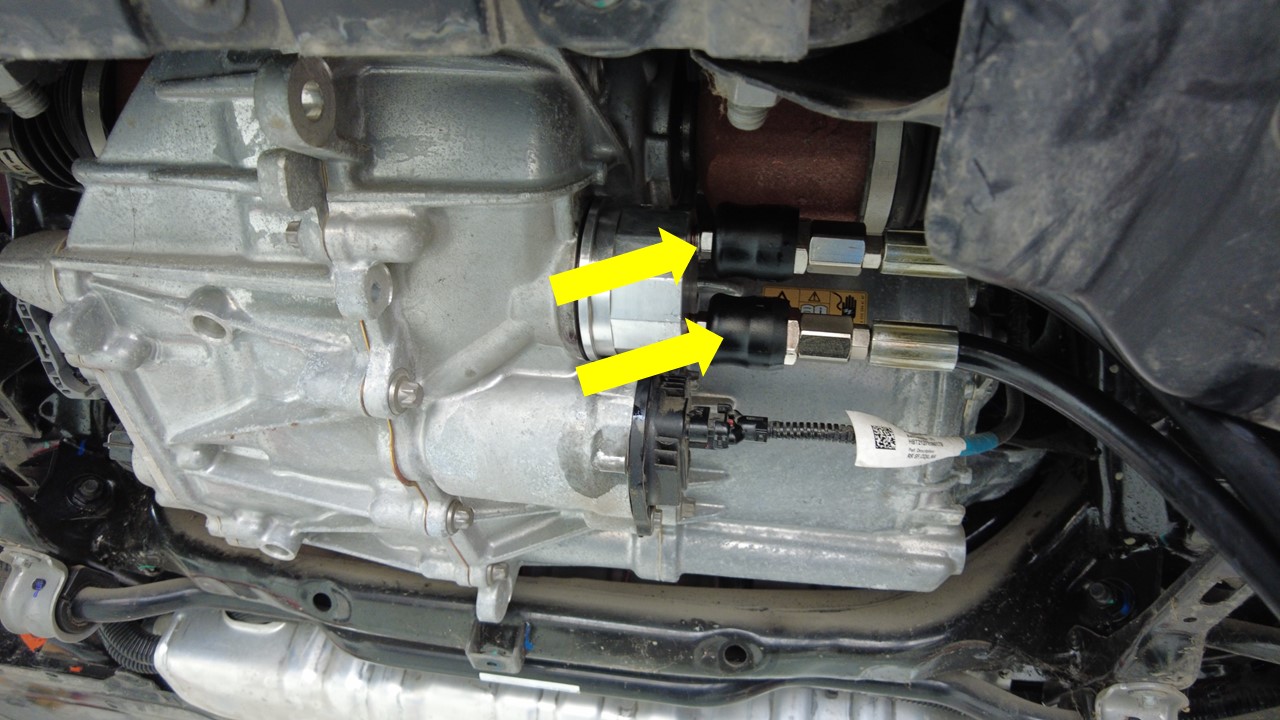

  5. 오일 호스(2개)를 오일 필터 어댑터에 연결합니다.
  6. 구동 장치 아래에서 오일 배출 용기를 제거합니다.

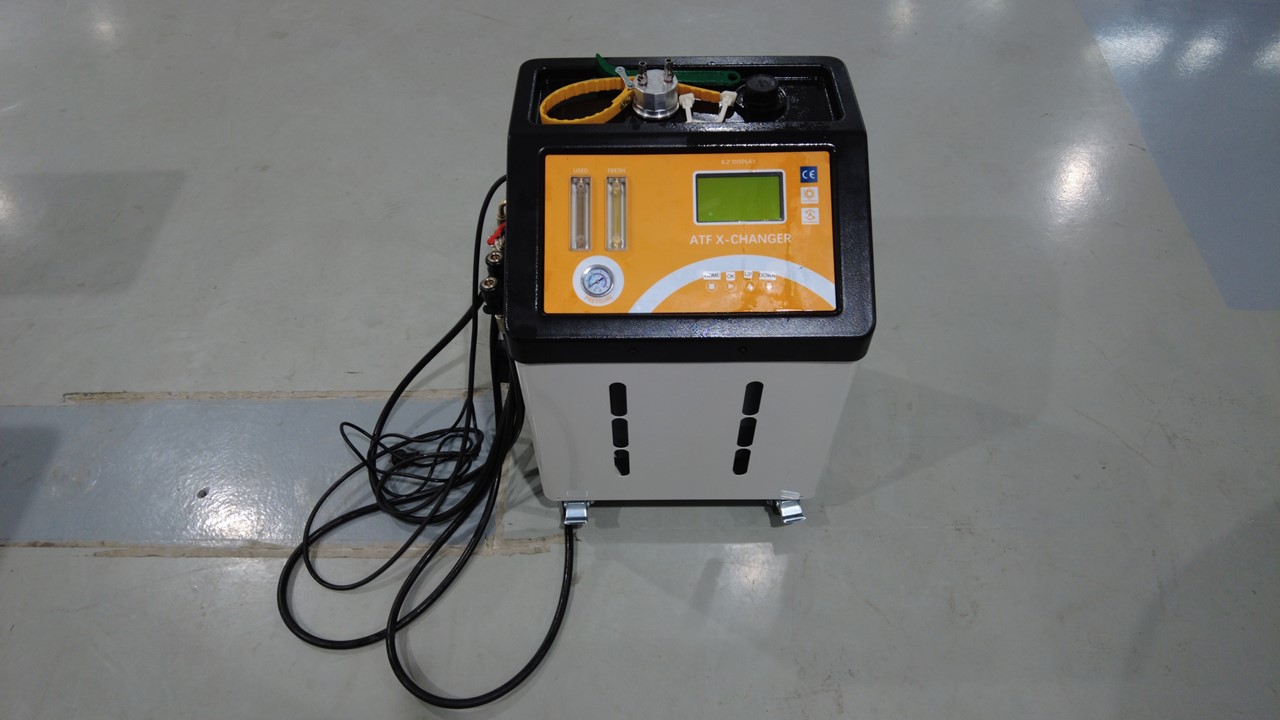

  7. 자동 오일 교환 장비를 전원에 연결한 후 스위치를 위로 당겨 장비를 엽니다.
  8. 자동 오일 교환 장비에 최소 5L의 새 오일을 추가합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장비에 새 오일을 추가하기 전에 기존 오일이 완전히 배출되었는지 확인하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    오일의 양은 장비 UI를 통해 읽을 수 있습니다.
  9. 차량을 작업하기 편안한 높이로 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량의 휠이 지면에 닿지 않았는지 확인하십시오.
  10. Toolbox 3가 설치된 노트북을 차량에 로컬로 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  11. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): PROC_ICE_X_ENTER-DYNO-MODEvia Toolbox: (link)
  12. 보조 작업자와 함께 차량을 Drive 모드에 놓고 가속 페달을 살짝 밟아 오일이 완전히 배출될 때까지 기다립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    가속 페달을 밟기 전에 차량이 지면에 닿지 않았는지 확인하십시오. 필요한 경우 리프트를 조정합니다.
  13. 휠이 작동하기 시작하면 자동 오일 교환 장비에서 Equal Exchange > Normal Oil Change를 선택하고 위/아래 버튼을 사용하여 교환량을 5L로 설정한 다음 OK 버튼을 눌러 오일 교환 절차를 시작합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    교환이 완료되면 장비가 자동으로 멈춥니다.
  14. 새 오일과 사용한 오일의 색상을 확인합니다. 두 오일의 색상이 거의 비슷하면 절차가 성공적으로 완료되었음을 나타냅니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    두 오일 색상에 상당한 차이가 있는 경우 전체 과정을 반복합니다.
  15. 차량을 주차 모드로 전환합니다.
  16. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): PROC_ICE_X_EXIT-DYNO-MODEvia Toolbox: (link)
  17. 자동 오일 교환 장비를 닫고, 장비의 전원을 연결 해제합니다.
  18. 차량을 작업에 편한 높이로 올립니다.
  19. 오일 배출 용기를 구동 장치 오일 필터 영역 아래에 배치합니다.
  20. 오일 필터 어댑터에서 오일 호스(2개)를 연결 해제합니다.

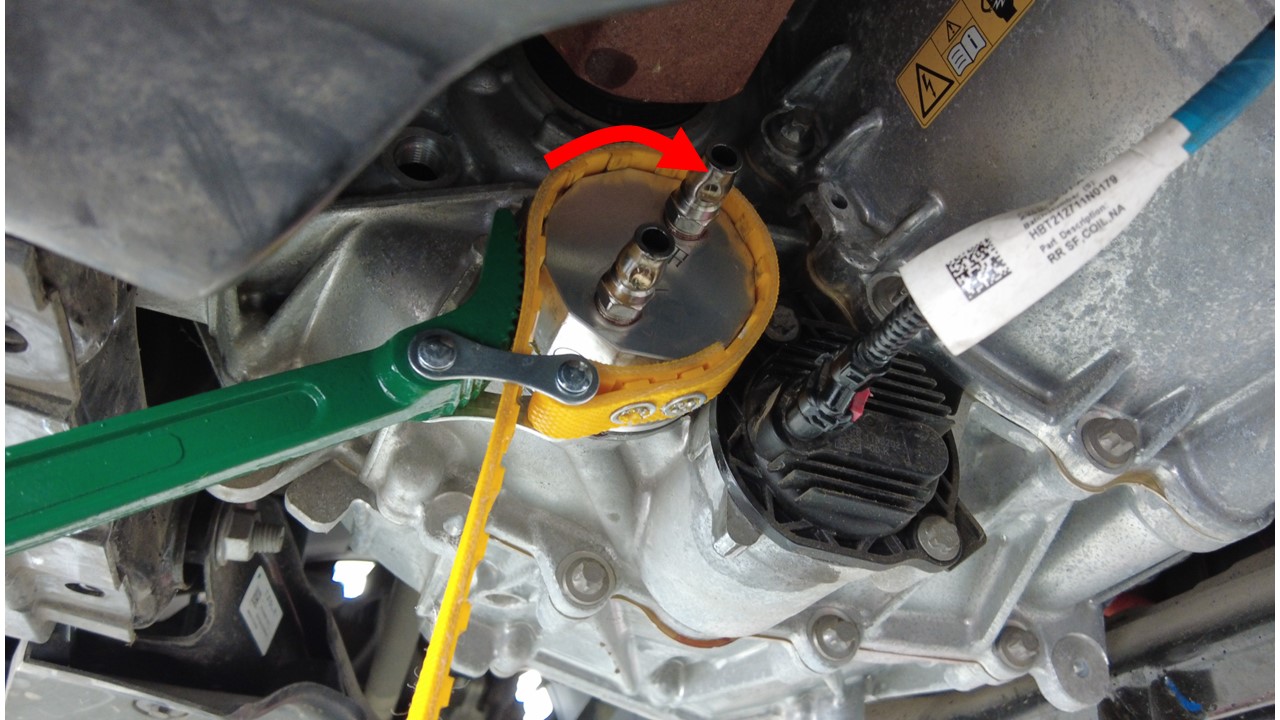

  21. 오일 필터 렌치를 사용하여 차량에서 오일 필터 어댑터를 탈거합니다.
  22. 새 오일 필터 씰을 가볍게 윤활하고, 새운 오일 필터를 시계 방향으로 135도 돌려 차량에 장착합니다.
    3 Nm (2.2 lbs-ft)

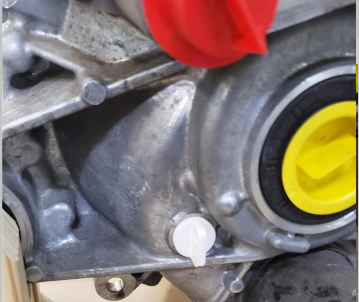

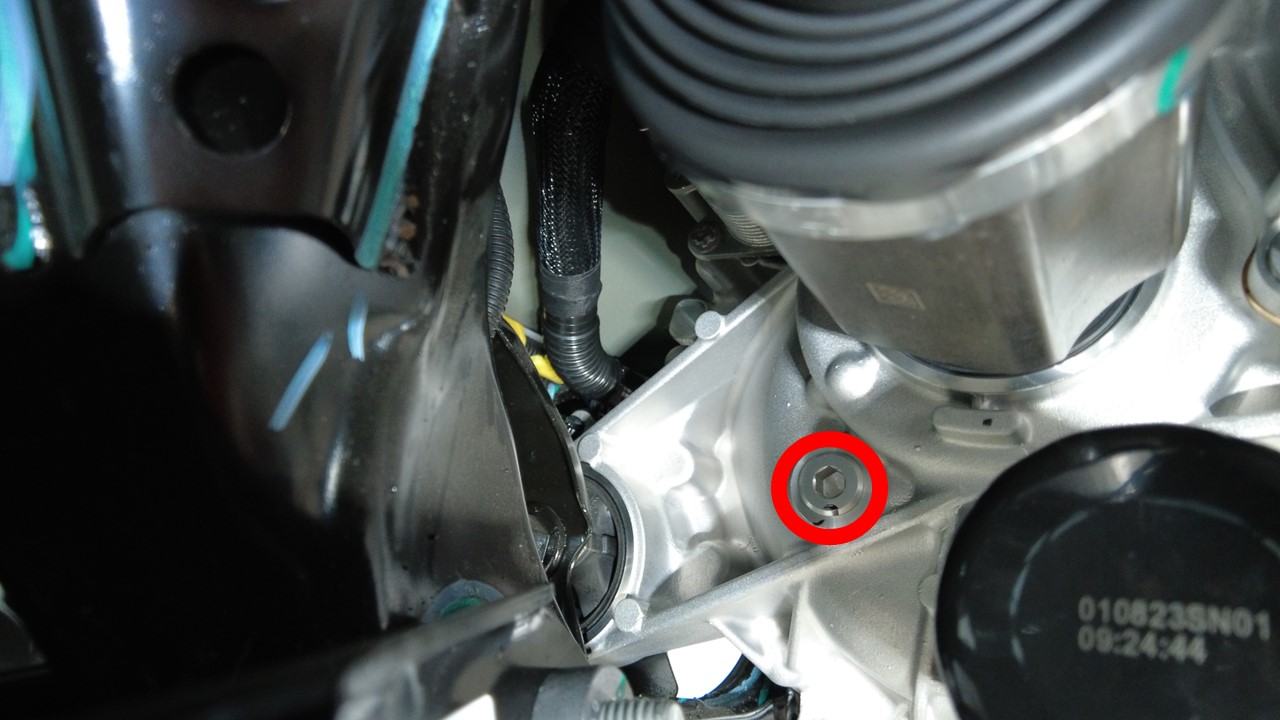

  23. 후륜 구동 장치에서 주입 플러그를 탈거하여 폐기합니다.

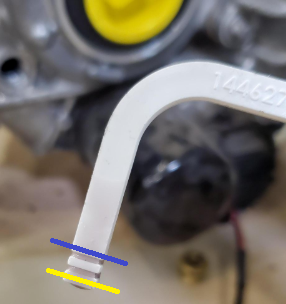

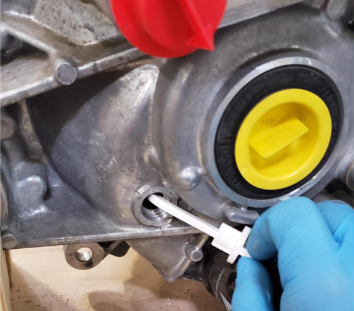

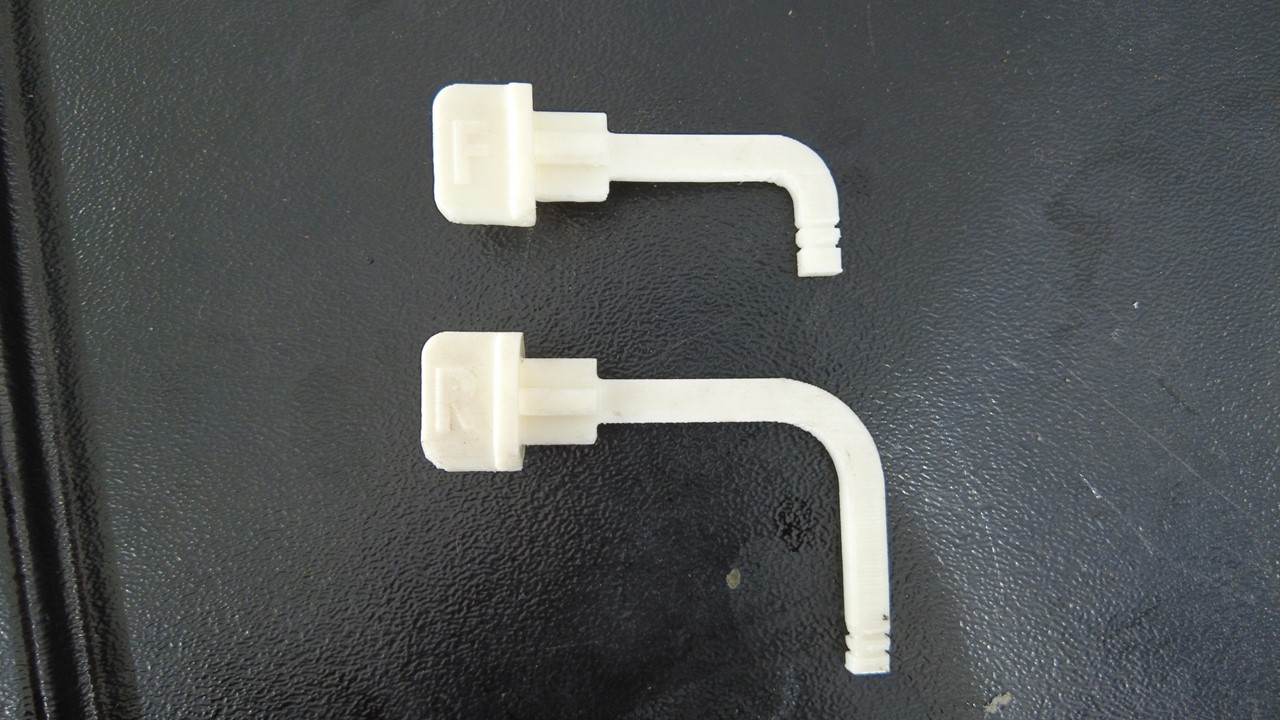

  24. 후륜 구동 장치 오일 딥스틱을 주입 플러그를 통해 후륜 구동 장치에 완전히 삽입한 다음 딥스틱을 빼내어 오일 수위가 노치 내에 있는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    오일 딥스틱 끝이 아래를 향하고 있는지 확인하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    딥스틱에는 "R"이 인쇄되어 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 오일을 추가하거나 배출합니다.
  25. 후륜 구동 장치에 새 주입 플러그를 장착합니다.
    15 Nm (11.1 lbs-ft)
  26. 후면 에어로 실드를 장착합니다. 참조 항목: Panel - Aero Shield - Rear (Remove and Replace).
  27. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST-SELF_DIR_X_OIL-PUMP-PRESSUREvia Toolbox: (link)s
  28. 해당되는 경우 정비 모드를 종료하거나 노트북을 연결 해제합니다(참조 항목: 0005 - 정비 모드).
  29. 리프트에서 차량을 내립니다.
  30. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
