사이드 실드 - 외측 - 운전석 시트(탈거 및 교체)

교정 코드 13074202 0.18 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2023-06-12: 안전벨트 및 사이드 실드 패스너에 접근하기 위한 시트 높이 조정의 참고 사항을 업데이트했습니다.
  • 1133787-00-A 키, 안전벨트 해제, Model 3

토크 규격

표 1. 토크 규격: 사이드 실드 - 외측 - 운전석 시트(탈거 및 교체)
설명 토크 값 권장 공구 재사용/교체 참고
외측 사이드 실드를 시트 프레임에 고정하는 볼트
4 Nm (2.9 lbs-ft)
  • Torx T20 소켓
  • ¼인치 표준 랫칫
  • ¼인치 토크 렌치(장착 전용)
  • 2인치 익스텐션
재사용

탈거

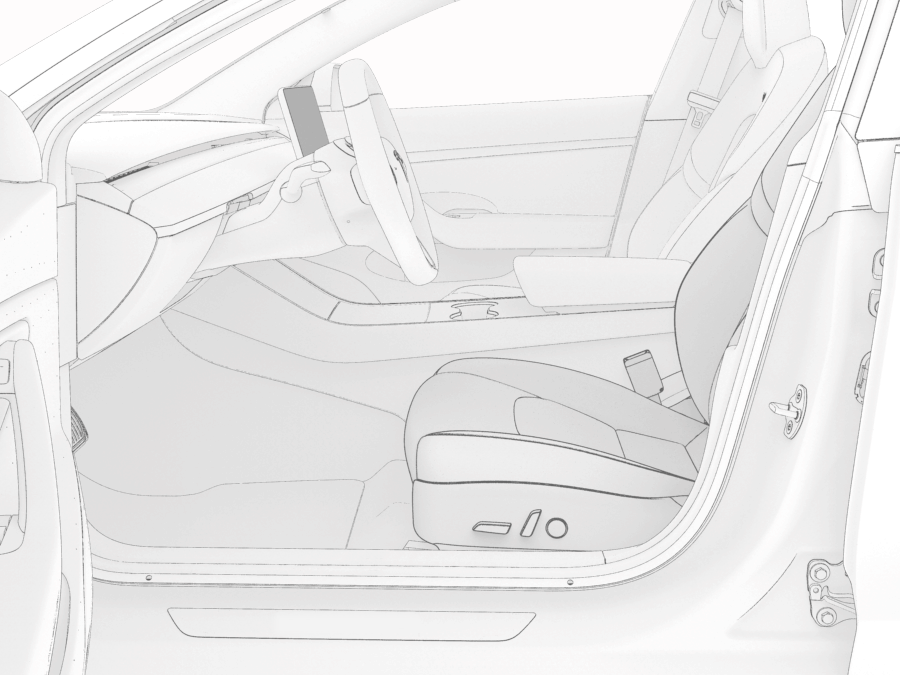

그림 1. 애니메이션 데모
  1. LH 전면 도어를 엽니다.
  2. 운전석 시트를 전방으로 완전히 이동합니다.
  3. 안전벨트 릴리스 키(1133787-00-A)를 안전벨트 프리텐셔너 커플링에 삽입하여 안전벨트를 프리텐셔너에서 분리합니다.
    팁: 접근을 위해 필요에 따라 시트를 내리거나 올립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    거울이 깨질 수 있으므로, 시트 헤드레스트가 선바이저를 누르지 않게 합니다.
  4. 운전석 시트 외측 사이드 실드를 시트 프레임에 고정하는 볼트를 탈거합니다.
    팁: 이 패스너에 접근하기 위해 시트를 올립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    거울이 깨질 수 있으므로, 시트 헤드레스트가 선바이저를 누르지 않게 합니다.
    팁:
    • Torx T20 소켓
    • ¼인치 표준 랫칫
    • ¼인치 토크 렌치(장착 전용)
    • 2인치 익스텐션
  5. 운전석 시트 외측 사이드 실드를 시트 프레임에서 잡아당겨 사이드 실드를 시트 프레임의 중앙에 고정하는 클립을 분리합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    트림, 스위치 팩 및/또는 하네스를 손상할 수 있으므로 아직 사이드 실드를 완전히 탈거하지 마십시오.
  6. 설치되어 있는 경우, 시트 등받이 및 쿠션 조정 스위치 커넥터에서 전기 하네스를 연결 해제합니다.
  7. 운전석 시트 외측 사이드 실드를 뒤쪽으로 밀어 시트 프레임 뒤쪽에 사이드 실드를 고정하는 클립을 연결 해제합니다.
  8. 차량에서 운전석 시트 외측 사이드 실드를 탈거합니다.
  9. 운전석 시트 외측 사이드 실드를 교체하는 경우, 외측 사이드 실드에서 등받이 및 쿠션 조정 스위치를 탈거합니다. 스위치 - 등받이 및 쿠션 조정 - 운전석 시트(탈거 및 교체)을(를) 참조하십시오.

장착

  1. 새 운전석 시트 외측 사이드 실드를 장착하는 경우, 외측 사이드 실드에 등받이 및 쿠션 조정 스위치를 장착합니다. 스위치 - 등받이 및 쿠션 조정 - 운전석 시트(탈거 및 교체)을(를) 참조하십시오.
  2. 운전석 시트 외측 사이드 실드를 앞쪽으로 밀어 시트 프레임 뒤쪽에 사이드 실드를 고정하는 클립을 조입니다.
  3. 설치되어 있는 경우, 시트 등받이 및 쿠션 조정 스위치 커넥터에 전기 하네스를 연결합니다.
  4. 운전석 시트 외측 사이드 실드를 시트 프레임 안으로 밀어 사이드 실드를 시트 프레임의 중앙에 고정하는 클립을 조입니다.
  5. 운전석 시트 외측 사이드 실드를 시트 프레임에 고정하는 볼트를 장착합니다.
    4 Nm (2.9 lbs-ft)
    팁:
    • Torx T20 소켓
    • ¼인치 표준 랫칫
    • ¼인치 토크 렌치(장착 전용)
    • 2인치 익스텐션
  6. 전면 LH 안전벨트 리트랙터 커플링을 전면 LH 시트 프리텐셔너에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    당기기-밀기-당기기 테스트를 수행하여 프리텐셔너와 커플링이 완전히 체결되었는지 확인합니다.
  7. 운전석 시트 원래 위치로 돌려 놓습니다.
  8. LH 전면 도어를 닫습니다.
