슈라우드 - 스티어링 휠(탈거 및 교체)

교정 코드 320518120.36 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

탈거

  1. HEPA 필터 어셈블리를 탈거합니다. 어셈블리 - 필터 - HEPA(탈거 및 교체)을(를) 참조하십시오.
  2. 12V 전원을 연결 해제합니다. 12V/LV 전원(연결 해제 및 연결)을(를) 참조하십시오.
  3. 운전석 에어백을 탈거합니다. 에어백 - 운전석(탈거 및 교체)을(를) 참조하십시오.
  4. 스티어링 휠 전기 배선 하네스 커넥터를 연결 해제합니다.
  5. LH 스티어링 휠 스위치 전기 커넥터를 연결 해제합니다. RH 스티어링 휠 스위치 전기 커넥터에 대해 이 단계를 반복합니다.

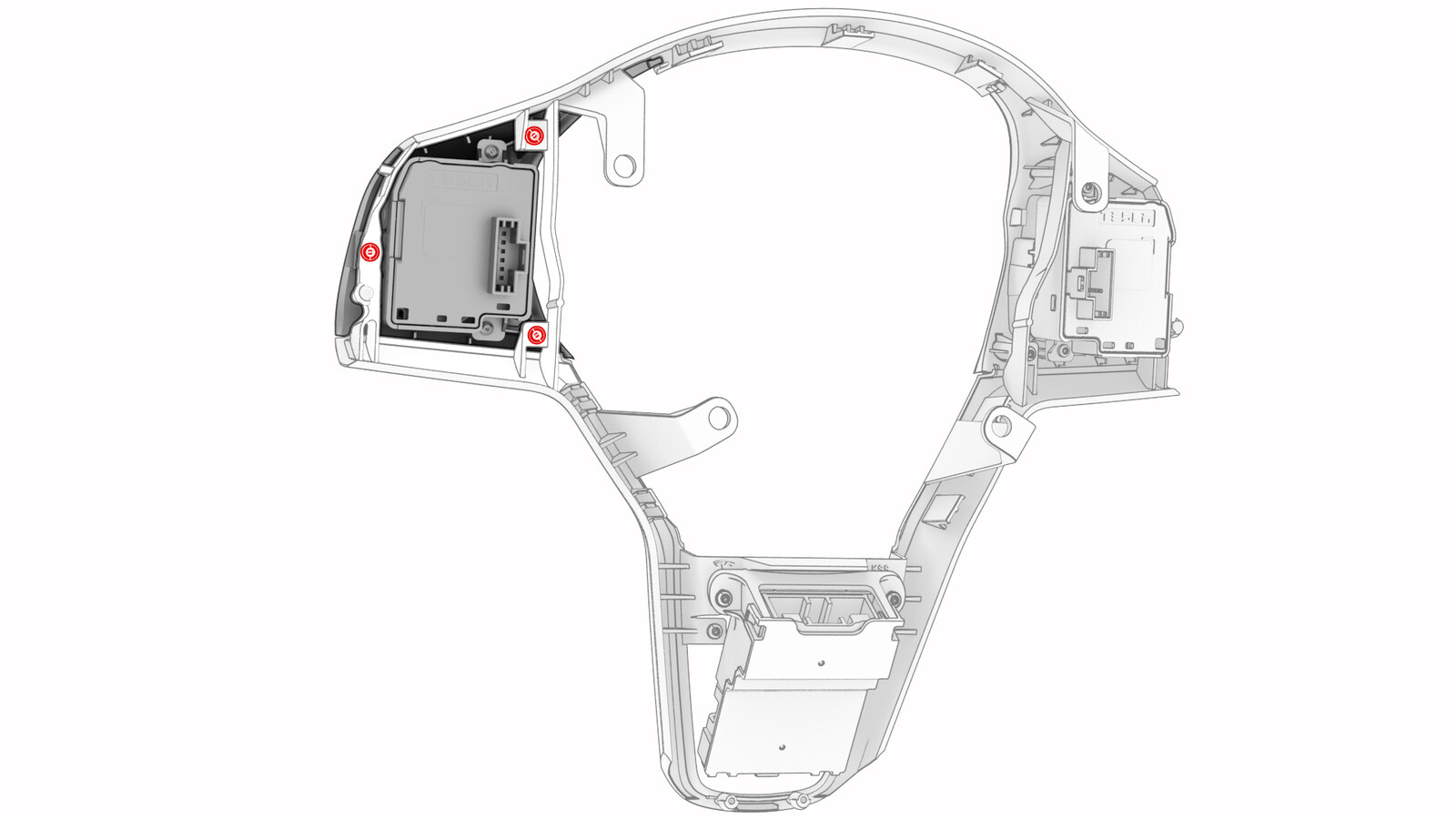

    그림 1. LH를 표시하였으며 RH도 유사함
  6. 경적을 스티어링 휠 어셈블리에 고정하는 클립(3개)을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    경적 어셈블리를 똑바로 당겨 분리합니다.
  7. 스티어링 휠 컨트롤러에서 하단 전기 커넥터를 연결 해제한 다음 스티어링 휠에서 경적 어셈블리를 탈거합니다.
  8. 스티어링 휠 서라운드를 스티어링 휠에 고정하는 볼트를 탈거합니다.
    5.4 Nm (4.0 lbs-ft)
    팁: 브라이트 서라운드의 하단부를 먼저 들어 올립니다.
    팁: 다음 공구를 사용할 것을 권장합니다.
    • T20 소켓
    • 4인치 익스텐션
  9. RH 스티어링 휠 스위치를 스티어링 휠 서라운드에 고정하는 볼트를 탈거한 다음 어셈블리에서 스위치를 탈거합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트
  10. 스티어링 휠 컨트롤러를 스티어링 휠 서라운드에 고정하는 볼트를 탈거합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트
  11. LH 스티어링 휠 스위치를 스티어링 휠 서라운드에 고정하는 볼트를 탈거한 다음 어셈블리에서 스위치를 탈거합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트
  12. 하단 스포크 커버를 스티어링 휠 서라운드에 고정하는 볼트를 탈거합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트

장착

  1. 하단 스포트 커버를 스티어링 휠 서라운드에 배치한 다음 볼트를 장착합니다.
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    참고
    하단 스포크의 하단 가장자리를 삽입합니다.
    팁: 다음 공구를 사용할 것을 권장합니다.
    • T10 Torx 비트
  2. 스티어링 휠 컨트롤러를 스티어링 휠 서라운드에 고정하는 볼트를 장착합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트
  3. LH 스티어링 휠 스위치를 스티어링 휠 서라운드에 배치한 다음 볼트를 장착합니다.
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    참고
    올바른 장착 위치를 기록합니다.
    팁: 다음 공구를 사용할 것을 권장합니다.
    • T10 Torx 비트
  4. RH 스티어링 휠 스위치를 스티어링 휠 서라운드에 배치한 다음 볼트를 장착합니다.
    0.9 Nm (8 lbs-in)
    팁: 다음 공구 사용을 권장합니다.
    • T10 Torx 비트
  5. 스티어링 휠 서라운드를 스티어링 휠에 배치한 다음 볼트를 장착합니다.
    5.4 Nm (4.0 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • T20 소켓
    • 4인치 익스텐션
  6. 경적을 스티어링 휠 어셈블리에 배치한 다음 클립을 조입니다.
  7. LH 스티어링 휠 스위치 전기 커넥터를 연결합니다. RH 스티어링 휠 스위치 전기 커넥터에 대해 이 단계를 반복합니다.
    그림 2. LH를 표시하였으며 RH도 유사함
  8. 스티어링 휠 컨트롤러에서 하단 연결부를 연결한 다음 스티어링 휠에서 경적 어셈블리를 탈거합니다.
  9. 스티어링 휠 전기 배선 하네스 커넥터를 연결합니다.
  10. 운전석 에어백을 장착합니다. 에어백 - 운전석(탈거 및 교체)을(를) 참조하십시오.
  11. 12V 전원을 연결합니다. 12V/LV 전원(연결 해제 및 연결)을(를) 참조하십시오.
  12. HEPA 필터 어셈블리를 장착합니다. 어셈블리 - 필터 - HEPA(탈거 및 교체)을(를) 참조하십시오.
