라디에이터 청소

교정 코드 18301000 0.96 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 바고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오. 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-11-11: 라디에이터 뒷면과 냉각 팬 하우징 하단부에 남아 있는 작은 돌을 청소하는 단계를 추가했습니다.
  • 2023-11-02: AGS 관련 단계를 업데이트했습니다.

절차

  1. 차량을 2포스트 리프트에 배치합니다.
  2. LH 전면 도어를 열고 LH 전면 창문을 내립니다.
  3. 터치스크린을 사용하여 차량을 정비 모드로 설정합니다. 참조 항목:정비 모드.
  4. 액티브 그릴 셔터를 탈거합니다. 액티브 그릴 셔터(탈거 및 교체) 을(를) 참조하세요.
  5. 플라스틱 그릴을 라디에이터에 고정하는 잠금 탭(8개)을 탈거합니다.

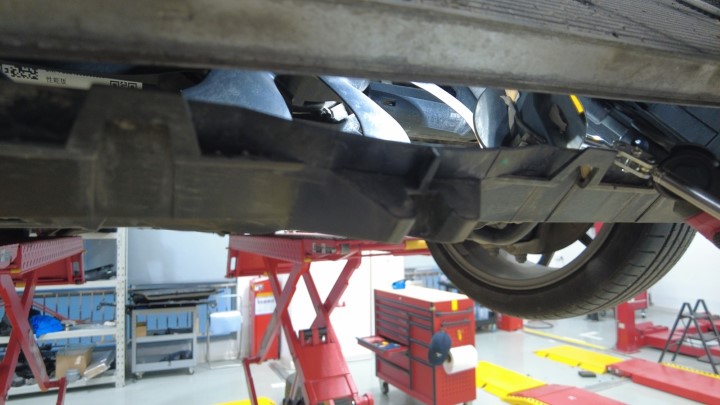

  6. 공업용 진공 청소기를 사용하여 라디에이터의 먼지를 청소합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 큰 이물질을 제거합니다.

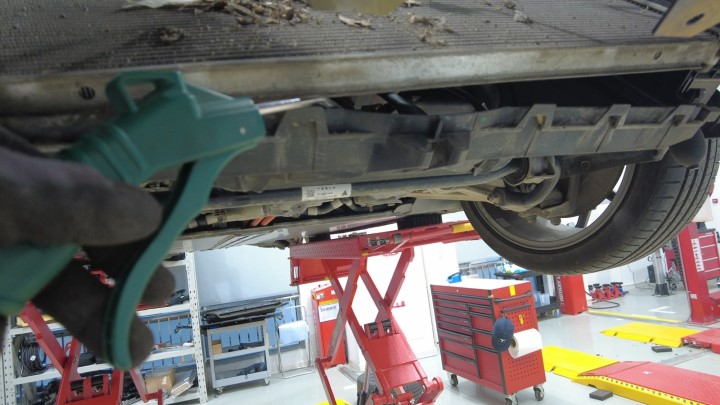

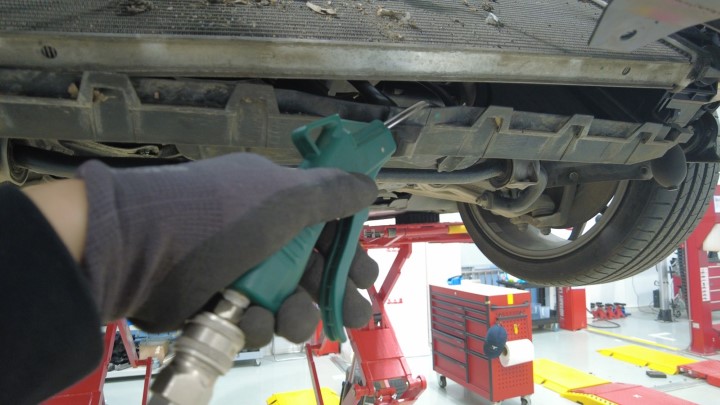

  7. 블로우 건을 사용하여 라디에이터의 먼지를 청소합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    라디에이터 블레이드에 너무 가까이 가지 마세요.
    Informational PurposesAn informational icon, calling your attention
    참고
    작업 중에 먼지와 이물질이 날릴 수 있으므로 마스크, 보안경 등 적절한 PPE를 착용하여 보호합니다.

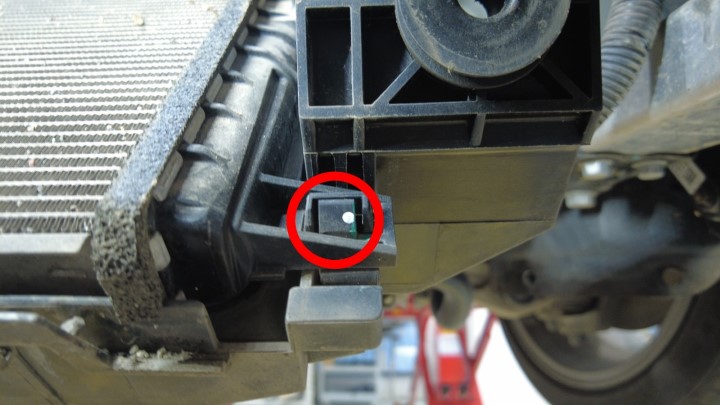

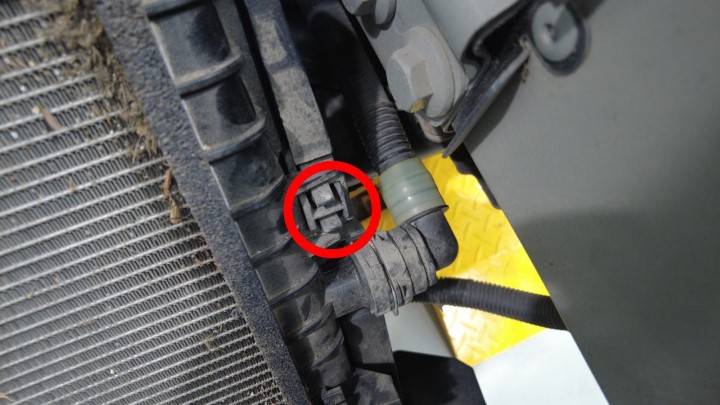

  8. 라디에이터를 냉각 및 슈라우드 어셈블리에 고정하는 상단 및 하단 잠금 탭을 풉니다.

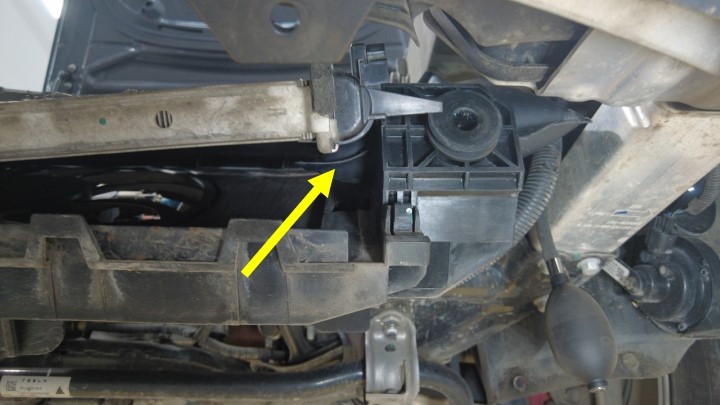

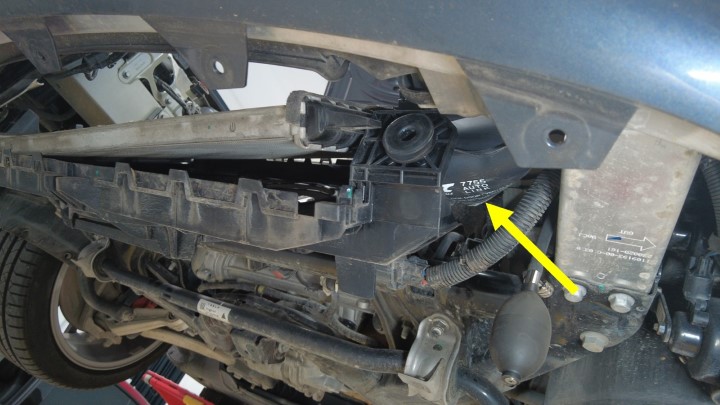

  9. 팽창식 에어백을 사용하여 라디에이터를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    팽창식 에어백을 사용하여 라디에이터 가장자리를 일정 각도로 들어올립니다. 라디에이터 표면과 두 개의 고정 마운트가 손상되지 않도록 주의하십시오.
  10. 냉각 팬 바닥을 청소합니다.
  11. 냉각 팬 바닥에 이물질이 있는지 확인합니다.
  12. 팽창식 에어백을 탈거합니다.
  13. 라디에이터를 냉각 팬과 슈라우드 어셈블리에 장착합니다.
  14. 플라스틱 그릴을 라디에이터에 고정하는 잠금 탭(8개)을 장착합니다.
  15. 액티브 그릴 셔터를 장착합니다. 액티브 그릴 셔터(탈거 및 교체) 을(를) 참조하세요.
    Informational PurposesAn informational icon, calling your attention
    참고
    LV 전원 연결 후 종료합니다.
  16. 게이트웨이를 잠금 해제합니다. 참조 항목: 게이트웨이(잠금 해제).
  17. 터치스크린에서 정비 모드 "렌치"(터치스크린 UI 하단)를 탭하고 Thermal > Actions을 탭한 다음 "Test Thermal Performance" 옆에 있는 START 버튼을 탭하고 "Run"을 클릭한 후 루틴이 완료될 때까지 기다립니다.
  18. 터치스크린에서 정비 모드 "렌치"(터치스크린 UI 하단)를 탭하고 Thermal > Actions을 탭한 다음 "Test HVAC Performance" 옆에 있는 START 버튼을 탭하고 "Run"을 클릭한 후 루틴이 완료될 때까지 기다립니다.
  19. 정비 모드를 비활성화합니다. 참조 항목: 정비 모드.
  20. 후드 내 보관 유닛을 장착합니다. 참조 항목: 후드 내 보관 유닛(탈거 및 교체).
  21. HEPA 필터 어셈블리를 장착합니다. 참조 항목: 어셈블리 - 필터 - HEPA(탈거 및 장착).
  22. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
  23. 리프트에서 차량을 내립니다.
