클로즈아웃 패널 - 도어 - 전면 - LH(탈거 및 장착)

교정 코드 11701001 0.35 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 1054712-00-A 나사 리벳 설치 키트, NA용(클로즈아웃 패널용 나사산이 마모된 경우의 옵션 특수 공구)
  • 1054712-01-A 나사 리벳 설치 키트, EMEA용(클로즈아웃 패널용 나사산이 마모된 경우의 옵션 특수 공구)
  • 1004296-00-A 서비스 나사 리벳(클로즈아웃 패널용 나사산이 마모된 경우의 옵션 특수 공구)
  • 1015888-00-C 서비스 볼트(클로즈아웃 패널용 나사산이 마모된 경우의 옵션 특수 공구)

토크 규격

표 1. 토크 규격: 클로즈아웃 패널 - 도어 - 전면 - LH(탈거 및 장착)
설명 토크 값 권장 공구 재사용/교체 참고
클로즈아웃 패널을 도어에 고정하는 볼트
4.5 Nm (3.3 lbs-ft)
  • 8mm 소켓
  • 2인치 익스텐션
재사용
조절기 레일 패스너를 차량에 고정하는 볼트
8 Nm (5.9 lbs-ft)
  • 10mm 소켓
  • 육각 헤드 래칫/플렉스 헤드 토크 렌치
  • 6인치 익스텐션
재사용

탈거

  1. LH 전면 도어 트림 패널을 탈거합니다. 패널 - 도어 트림 - 전면 - LH(탈거 및 장착)을(를) 참조하십시오.
  2. 도어에서 LH 전면 도어 내측 벨트 씰을 탈거합니다. 씰 - 내측 벨트 - 전면 도어 - LH(탈거 및 교체)을(를) 참조하십시오.
  3. LH 전면 도어 글라스를 탈거합니다. 글라스 - 도어 - LH - 전면(탈거 및 교체)을(를) 참조하십시오.
  4. 커넥터 잠금 장치를 분리한 다음 LH 전면 도어 창문 모터 커넥터에서 전기 배선 하네스를 연결 해제합니다.
  5. LH 전면 도어 스피커에서 전기 배선 하네스를 연결 해제합니다.
  6. 커넥터 잠금 장치를 분리한 다음 LH 전면 압력 센서 커넥터에서 전기 배선 하네스를 연결 해제합니다.
  7. LH 도어 미러 커넥터에서 전기 배선 하네스를 연결 해제합니다.
  8. 전기 배선 하네스를 클로즈아웃 패널에 고정시키는 클립을 분리합니다.
  9. 도어에 클로즈아웃 패널을 고정하는 볼트를 탈거합니다.
    4.5 Nm (3.3 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 8mm 소켓
    • 2인치 익스텐션

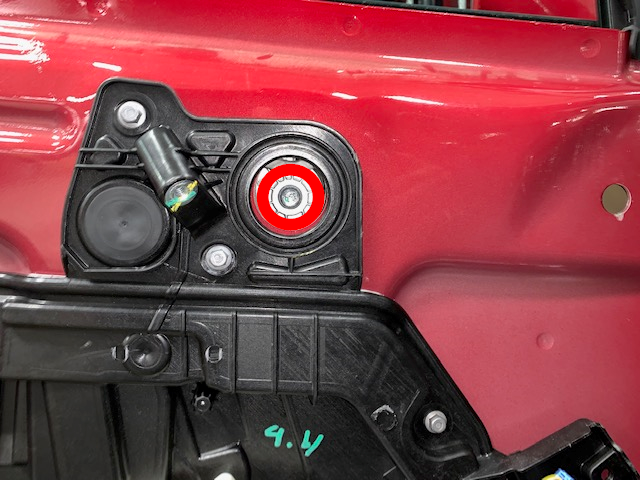

  10. 조절기 레일 패스너를 덮는 플러그를 탈거합니다.
  11. 차량에 조절기 레일 패스너를 고정하는 볼트를 탈거한 다음 클로즈아웃 패널을 차량에서 탈거합니다.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    클로즈아웃 패널을 아래로 밀어 밖으로 빼냅니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    창문 조절기와 클로즈아웃 패널이 고정 상태로 탈거됩니다.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 6인치 익스텐션

장착

다음을 제외하고, 장착 절차는 탈거의 역순입니다.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
설치를 반복하면 클로즈아웃 패널용 도어 장착 구멍이 마모될 수 있습니다. 설치 시 나사산의 마모 위험을 줄이기 위해 처음에는 손으로 나사를 돌립니다.
  • 클로즈아웃 패널용 장착 구멍이 마모된 경우에는 리브너트를 장착합니다. 7.5mm 드릴을 사용해 리브너트 장착용 구멍을 준비합니다.
