Steering Column (LHD) (Remove and Replace)

Correction code 32051902 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

  • 2025-04-04: 구성 지침을 업데이트했습니다.
  • 2025-01-27: 구성표를 수정했습니다.
  • 2023-11-30: 장착 절차에서 여러 단계를 정정했습니다.
  • 2023-11-09: 스티어링 컬럼 게이트웨이 구성 단계를 추가했습니다.
  • 2023-05-25: 차량에서 스티어링 컬럼을 탈거하는 방법을 보여주기 위해 제거 부분의 25단계에 비디오를 추가했습니다.
  • 2023-06-20: Toolbox 루틴을 업데이트했습니다.

Torque Specifications

표 1. Torque Specifications: Steering Column (LHD) (Remove and Replace)Steering Column (RHD) (Remove and Replace)
Description Torque Value Recommended Tools Reuse/Replace Notes
스티어링 컬럼 인터미디에이트 샤프트를 스티어링 기어 입력 샤프트에 고정하는 볼트
18 Nm (13.3 lbs-ft)
  • 13mm 소켓
  • 래칫/토크 렌치
Replace
스티어링 컬럼을 크로스 카 빔에 고정하는 너트
15 Nm (11.1 lbs-ft)
  • 13mm 소켓
  • 3인치 익스텐션
  • 육각 헤드 래칫/플렉스 헤드 토크 렌치
Reuse
Informational PurposesAn informational icon, calling your attention
참고
스티어링 컬럼 변형품에 다른 틸트/텔레스코픽 조정 모터가 도입되었습니다. 스티어링 컬럼이 다른 틸트/텔레스코픽 모터로 교체된 경우 Toolbox 문서 3187900에서 구성 설정에 대한 세부 정보를 참조하십시오.

Remove

  1. LH 및 RH 전면 도어를 엽니다.
  2. LH 및 RH 전면 창문을 내립니다.
  3. 터치스크린을 사용하여 스티어링 컬럼을 가장 아래 바깥쪽 위치로 이동합니다.
  4. 스티어링 휠이 정면을 가리키도록 정렬합니다.
  5. 운전석 및 동승석 전면 시트를 완전히 뒤로 이동합니다.
  6. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  7. 후드 내 보관 유닛을 탈거합니다. 참조 항목: Underhood Storage Unit (Remove and Replace).
  8. 12V 전원을 연결 해제합니다. 참조 항목: 12V/LV Power (Disconnect and Connect).
  9. 스티어링 컬럼 인터미디에이트 샤프트를 스티어링 기어 입력 샤프트에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13mm 소켓
    • 래칫/토크 렌치
  10. 스티어링 컬럼 인터미디에이트 샤프트를 위쪽으로 밀어 스티어링 기어 입력 샤프트에서 분리합니다.
  11. 벌크헤드에서 스티어링 컬럼 부트를 분리한 다음 부트의 상단부를 실내로 밀어 넣습니다.
  12. LH 및 RH 계기판 엔드캡을 탈거합니다. 엔드캡 - 계기판 - LH(탈거 및 교체)를 참조하십시오. 참조 항목: End Cap - Instrument Panel - LH (Remove and Replace).
  13. LH 및 RH 중간 A필러 트림을 탈거합니다. 참조 항목: Trim - A-Pillar - Middle - LH (Remove and Replace).
  14. LH 및 RH 에어 웨이브 베젤 캡을 탈거합니다. 참조 항목: End Cap - Air Wave - LH (Remove and Replace).
  15. 운전석 무릎 에어백을 탈거합니다. 참조 항목: Airbag - Knee - Driver (Remove and Install).
  16. 운전석 에어백을 탈거합니다. 참조 항목: Airbag - Driver (Remove and Replace).
  17. 스티어링 컬럼에서 스티어링 휠을 탈거합니다. 참조 항목: Steering Wheel (Remove and Install).
  18. 스티어링 컬럼 제어 모듈(SCCM)을 탈거합니다. 참조 항목: Module - Steering Column Control (Remove and Replace).
  19. 하단 스티어링 컬럼 갭 하이더를 탈거합니다. 참조 항목: Gap Hider - Steering Column - Lower (Remove and Replace).

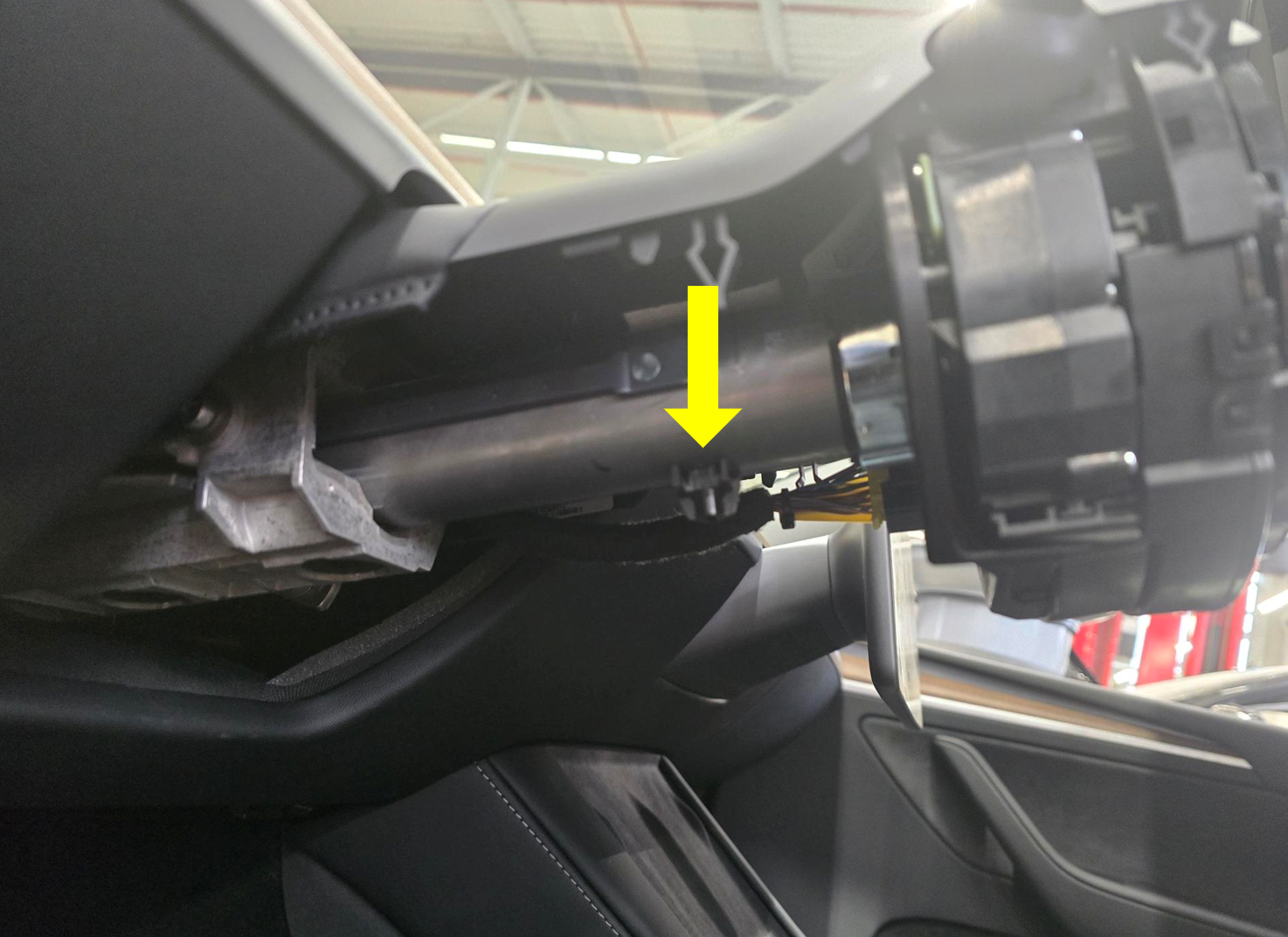

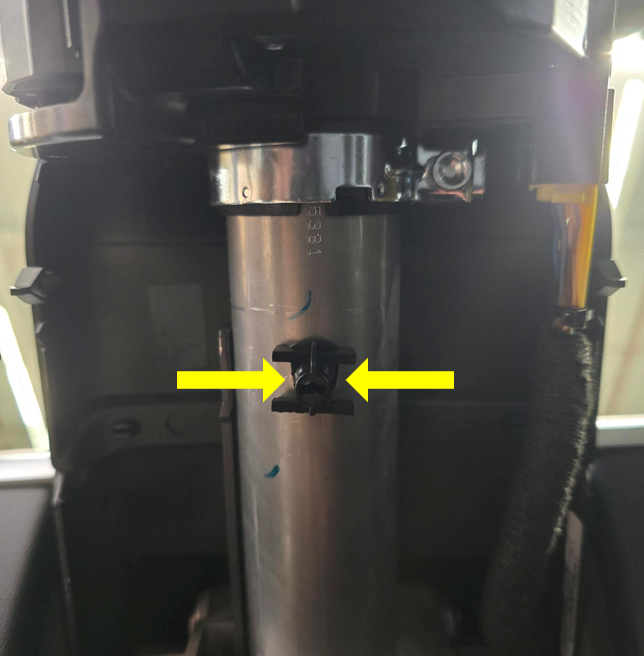

  20. 계기판 하네스 클립을 분리합니다.
  21. 스티어링 컬럼 커넥터에서 전기 하네스를 연결 해제합니다.
  22. 스티어링 컬럼 어셈블리 주변에 마스킹 테이프를 부착합니다.
  23. 스티어링 컬럼을 크로스 카 빔에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13mm 소켓
    • 3인치 익스텐션
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
  24. 보조 작업자의 도움을 받아 스티어링 컬럼 상단부를 루프 쪽으로 들어 올리고 스티어링 컬럼 아래의 계기판 캐리어를 아래로 당겨 스티어링 컬럼의 후면 모터가 크로스 카 빔 아래로 통과할 공간을 만든 다음, 스티어링 컬럼을 차량 후면을 향해 주의하여 이동합니다.
  25. 모터에서 크로스 카 빔을 분리한 후 후면 모터 하단부에서 계기판 캐리어가 분리되도록 스티어링 컬럼을 오른쪽으로 회전한 다음 계속해서 차량에서 스티어링 컬럼을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    인터미디에이트 샤프트 슬리브에서 벌크헤드가 분리되어 있는지 확인하십시오.

Install

  1. 게이트웨이 구성을 설정하는 경우 절차 뒷부분에서 사용하기 위해 교체용 스티어링 컬럼의 부품 번호를 기록해 둡니다.
  2. 보조 작업자의 도움을 받아 스티어링 컬럼의 인터미디에이트 샤프트를 계기판 캐리어의 개방구를 통해 주의하여 이동하고 후면 모터 하단부에서 계기판 캐리어 개방구가 분리되도록 스티어링 컬럼을 오른쪽으로 회전한 다음 왼쪽으로 회전합니다.
  3. 스티어링 컬럼 상단부를 루프 쪽으로 들어 올리고 스티어링 컬럼 아래의 계기판 캐리어를 아래로 당겨 스티어링 컬럼의 후면 모터가 크로스 카 빔 아래로 통과할 공간을 만든 다음, 스티어링 컬럼을 차량 전면 크로스 카 빔의 스터드를 향해 주의하여 이동합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    인터미디에이트 샤프트 슬리브가 벌크헤드에 삽입되는지 확인하십시오.
  4. 스티어링 컬럼을 크로스 카 빔에 고정하는 너트를 장착합니다.
    15 Nm (11.1 lbs-ft)
  5. 전기 하네스를 스티어링 컬럼 커넥터에 연결합니다.
  6. 계기판 하네스 클립을 장착합니다.
  7. 스티어링 컬럼 어셈블리 주변의 마스킹 테이프를 제거합니다.
  8. 하단 스티어링 컬럼 갭 하이더를 장착합니다. 참조 항목: Gap Hider - Steering Column - Lower (Remove and Replace).
  9. 스티어링 컬럼 제어 모듈(SCCM)을 장착합니다. 참조 항목: Module - Steering Column Control (Remove and Replace).
  10. LH 및 RH 에어 웨이브 베젤 캡을 장착합니다. 참조 항목: End Cap - Air Wave - LH (Remove and Replace).
  11. LH 및 RH 중간 A필러 트림을 장착합니다. 참조 항목: Trim - A-Pillar - Middle - LH (Remove and Replace).
  12. LH 및 RH 계기판 엔드캡을 장착합니다. 엔드캡 - 계기판 - LH(탈거 및 교체)를 참조하십시오. 참조 항목: End Cap - Instrument Panel - LH (Remove and Replace).
  13. 스티어링 컬럼에 스티어링 휠을 장착합니다. 참조 항목: Steering Wheel (Remove and Install).
  14. 운전석 에어백을 장착합니다. 참조 항목: Airbag - Driver (Remove and Replace).
  15. 운전석 무릎 에어백을 장착합니다(장착된 경우). 참조 항목: Airbag - Knee - Driver (Remove and Install).
  16. 보조 작업자와 함께 스티어링 컬럼 인터미디에이트 샤프트를 아래쪽으로 밀어 스티어링 기어 입력 샤프트에 연결하여 샤프트가 정렬되었고 완전히 안착했는지 확인합니다.
  17. 스티어링 컬럼 인터미디에이트 샤프트를 스티어링 기어 입력 샤프트에 고정하는 볼트를 장착합니다.
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13mm 소켓
    • 래칫/토크 렌치
  18. 그림과 같이 스티어링 컬럼 부트를 벌크헤드에 장착합니다.
  19. 12V/LV 전원을 연결합니다. 참조 항목: 12V/LV Power (Disconnect and Connect).
  20. 후드 내 보관 유닛을 장착합니다. 참조 항목: Underhood Storage Unit (Remove and Replace).
  21. 후면 후드 내 에이프런을 장착합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  22. Toolbox가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  23. 앞에서 기록해 둔 교체용 스티어링 컬럼 부품 번호와 이 표를 사용하여 장착할 스티어링 컬럼 유형과 선택할 구성 값을 결정합니다.
    부품 번호 주행 제조 위치 구성 값
    1188811-00-D 및 이전 LHD 프리몬트 공장, 기가 베를린, 기가 텍사스 "BOSCH"
    1188811-00-E 이상 LHD 프리몬트 공장, 기가 텍사스 "BOSCH_COMMON_TO_JE"
    1188871 LHD 기가 상하이 "JE"
    1188876 RHD 기가 상하이 "JE"
  24. Toolbox에서 Dashboards > Infotainment Dashboard를 클릭하고 Vehicle Configuration 탭을 클릭한 다음 오른쪽 드롭다운 메뉴에서 steeringColumnMotorType까지 스크롤하고 위 표에 따라 값을 선택하고 Apply Changes를 클릭합니다.
  25. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): PROC_STEERING_COLUMN_CALIBRATIONvia Toolbox: (link)via Service Mode: Chassis ➜ Steering ➜ Calibrate Steering Column
  26. Toolbox가 설치된 노트북을 차량에서 연결 해제합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  27. 운전석 및 전면 동승석 시트 등받이를 원래 위치에 놓습니다.
  28. 스티어링 컬럼을 원래 위치로 되돌립니다.
  29. 양쪽 전면 창문을 올리고 양쪽 전면 도어를 닫습니다.
