부싱 브래킷 - 스태빌라이저 바 - 전면 - LH(탈거 및 교체)

교정 코드 31016102 0.66 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2023-06-29: 보충 목적 전용으로 전체 절차 비디오를 개요로 추가했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차에 포함되어 있는 비디오는 보충 목적의 개요로만 제공됩니다. 구성품의 손상 및/또는 신체 상해를 방지하려면 절차에 나열된 모든 단계를 따르십시오.

탈거

  1. 전면 페시아 밸런스를 탈거합니다. 밸런스 - 전면 페시아(탈거 및 교체)을(를) 참조하십시오.
  2. LH 전면 스태빌라이저 바를 전면 스태빌라이저 바 링크에 고정하는 너트를 탈거하여 폐기한 다음, LH 전면 스태빌라이저 바 링크를 한쪽으로 치워둡니다.
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    T40 비트를 사용하여 스태빌라이저 바 링크 볼 조인트를 제자리에 고정합니다.
    팁: 다음 공구 사용을 권장합니다.
    • Torx T40 비트
    • 18mm 콤비네이션 렌치

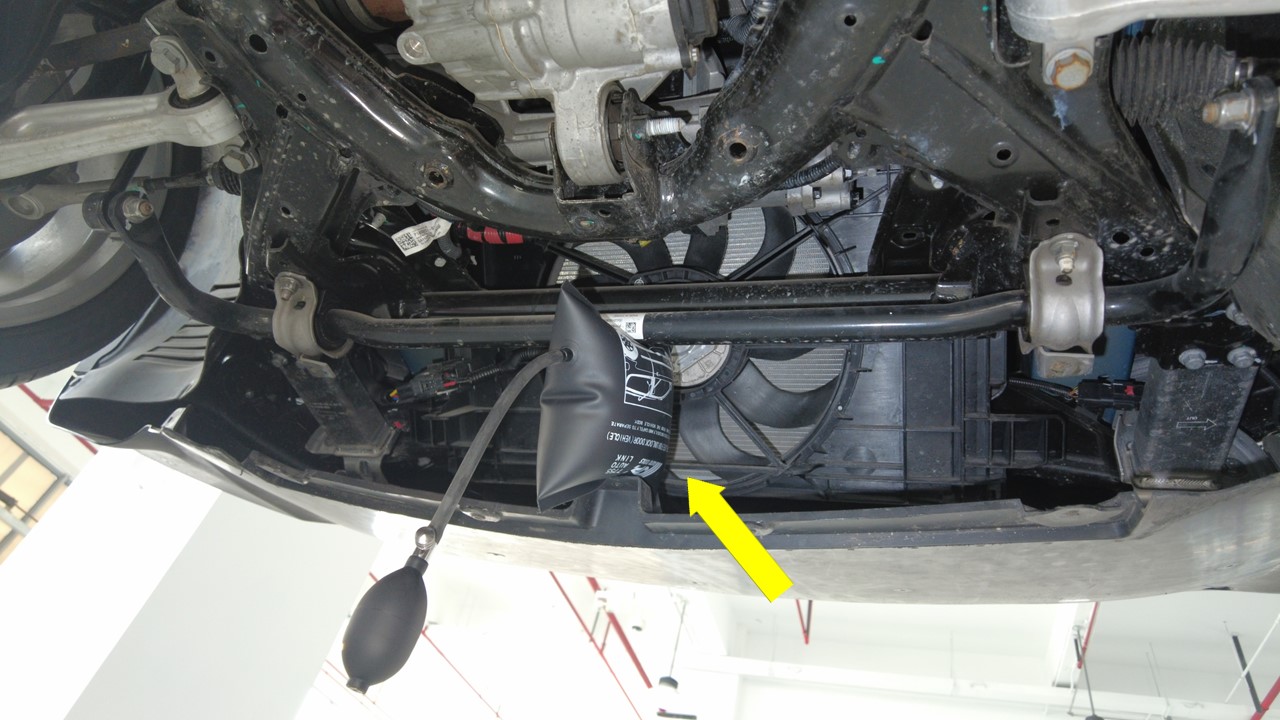

    그림 1. LH 쪽을 표시했으며 RH도 유사함
  3. LH 전면 스태빌라이저 바를 전면 서브프레임에 고정하는 너트를 탈거하여 폐기합니다.
    35 Nm (25.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 15mm 딥소켓
    • 3인치 익스텐션
  4. 전면 스태빌라이저 바 부싱에서 브래킷을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스태빌라이저 부싱이 손상되지 않도록 주의하면서 일자 드라이버로 브래킷을 조심스럽게 탈거합니다.

장착

  1. 브래킷을 전면 스태빌라이저 바 부싱에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    브래킷을 부싱에 정확히 맞추고 더 원활히 장착할 수 있도록 윤활제를 도포하십시오.
  2. 스태빌라이저 바를 서브프레임에 고정하는 새 너트를 장착한 다음, 너트를 토크로 조인 후 페인트 펜으로 표시합니다.
    35 Nm (25.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 15mm 딥소켓
    • 3인치 익스텐션
  3. LH 전면 스태빌라이저 바 링크 어셈블리를 전면 스태빌라이저 바에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    엔드 링크를 체결하기 위해 스웨이 바를 아래로 당겨야 할 수 있습니다.
  4. LH 전면 스태빌라이저 바 링크를 전면 스태빌라이저 바에 장착하고, 스태빌라이저 바를 서브프레임에 고정하는 새 너트를 장착한 다음, 너트를 토크로 조인 후 페인트 펜으로 표시합니다.
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    T40 비트를 사용하여 스태빌라이저 바 링크 볼 조인트를 제자리에 고정합니다.
    팁: 다음 공구 사용을 권장합니다.
    • Torx T40 비트
    • 18mm 콤비네이션 렌치
    그림 2. LH 쪽을 표시했으며 RH도 유사함
  5. 전면 페시아 밸런스를 장착합니다. 밸런스 - 전면 페시아(탈거 및 교체)을(를) 참조하십시오.
