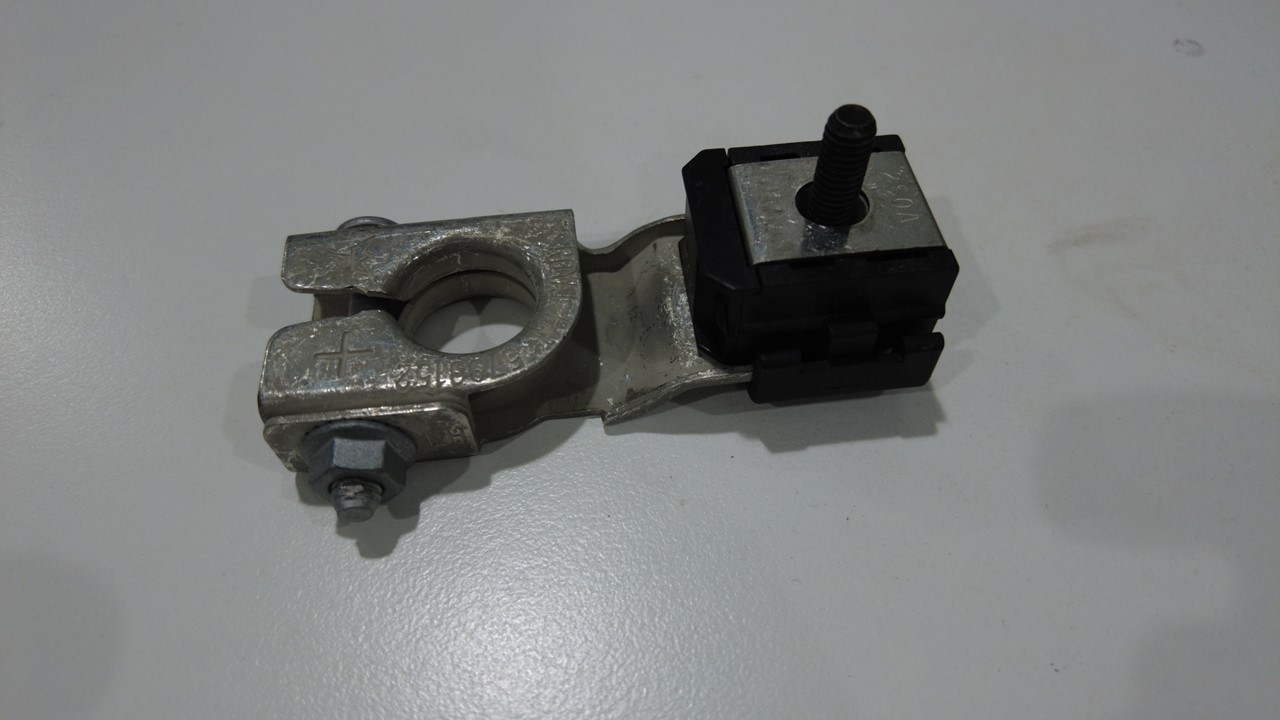

퓨즈 홀더 - 양극 단자 - 12V 배터리(탈거 및 교체)

교정 코드 17010402 0.12 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 바고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오. 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

토크 규격

표 1. 토크 규격: 퓨즈 홀더 - 양극 단자 - 12V 배터리(탈거 및 교체)
설명 토크 값 권장 공구 재사용/교체 참고
케이블 구멍형 고리 단자를 퓨즈 홀더에 고정하는 너트
9 Nm (6.6 lbs-ft)
  • 10mm 딥소켓
재사용
양극 포스트 단자와 퓨즈를 12V 배터리에 고정하는 너트
6 Nm (4.4 lbs-ft)
  • 10mm 딥소켓
재사용

탈거

  1. LV 배터리 전원을 연결 해제합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).

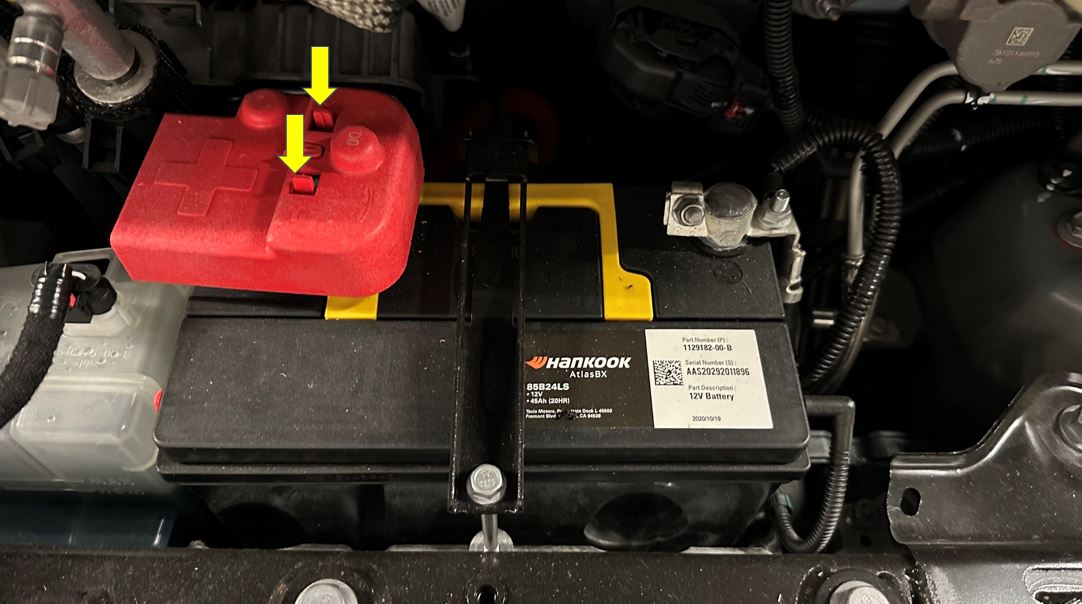

  2. 탭을 함께 세게 누르고 커버를 위로 당겨 12V 양극 단자 커버를 분리합니다.

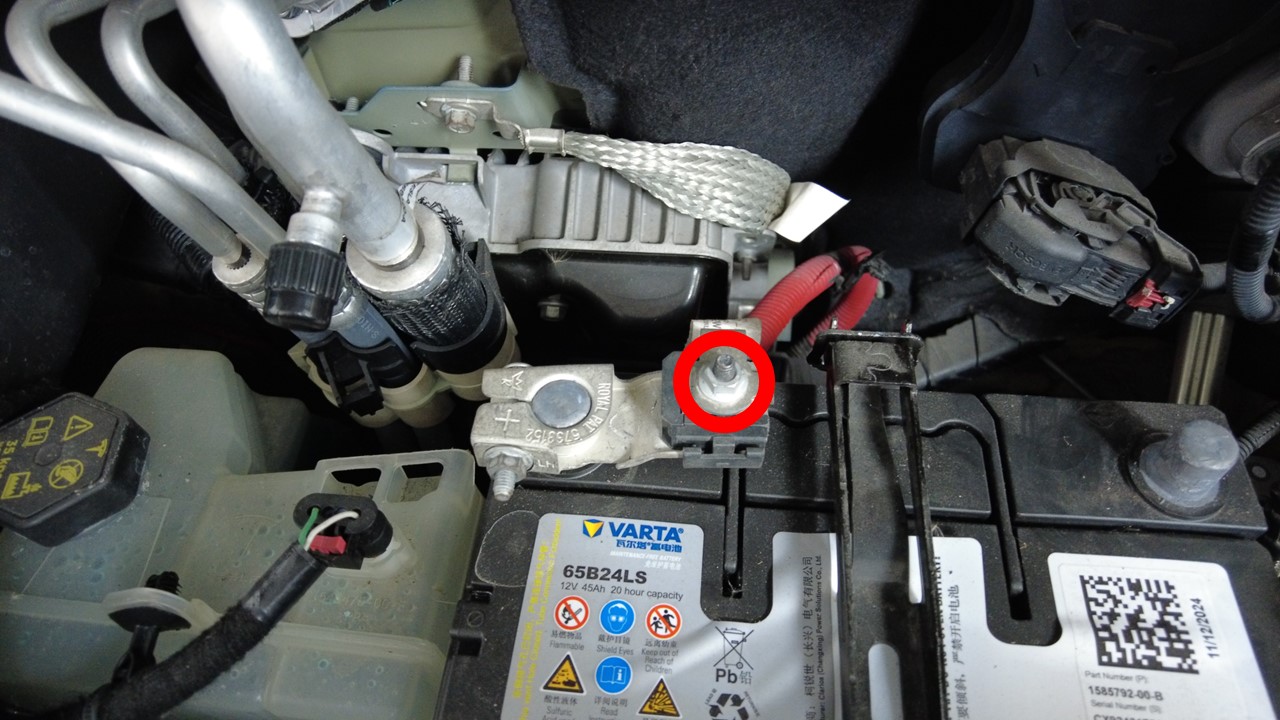

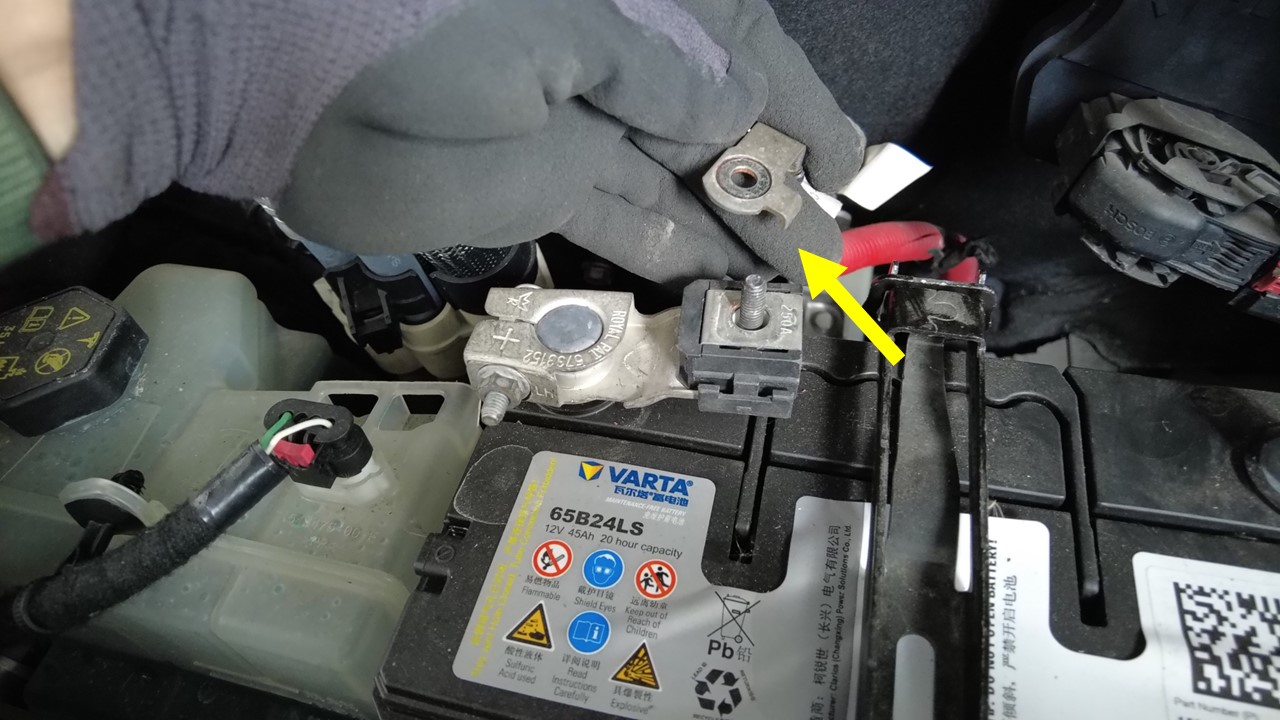

  3. 케이블 구멍형 고리 단자를 퓨즈 홀더에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 딥소켓

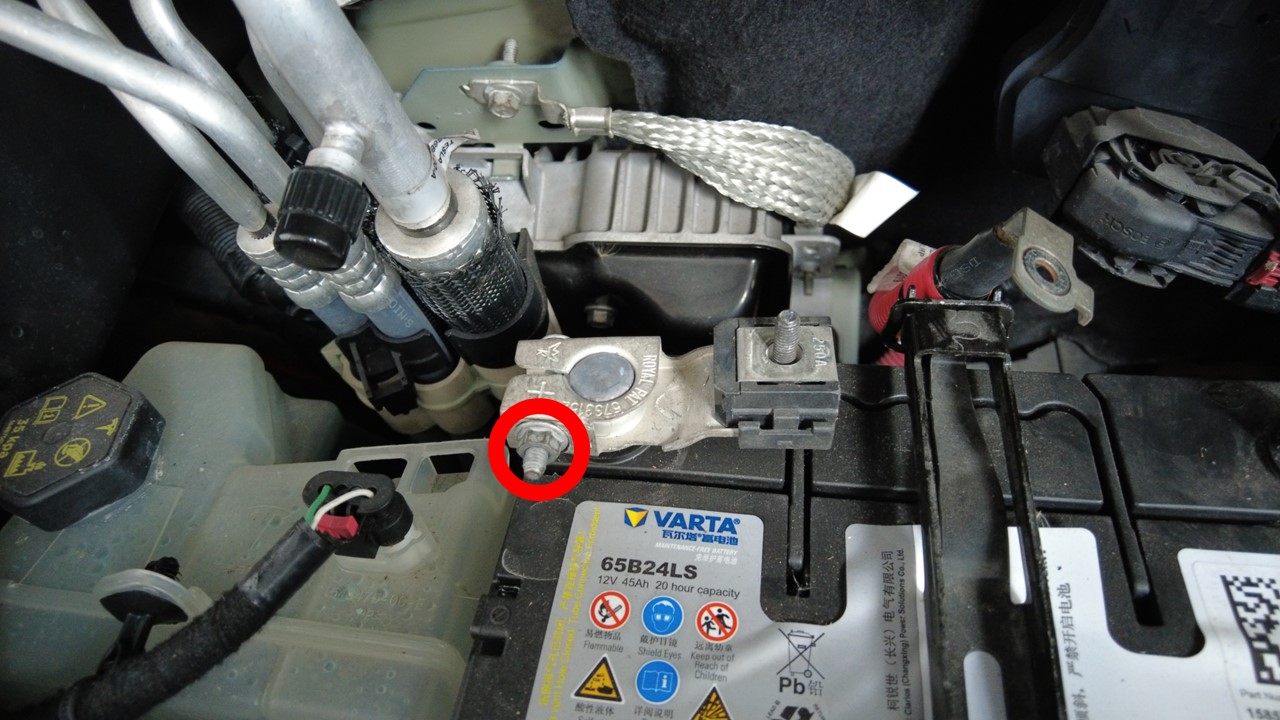

  4. 양극 포스트 단자와 퓨즈를 12V 배터리에 고정하는 너트를 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    양극 단자 너트를 완전히 탈거하지는 마십시오.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 딥소켓

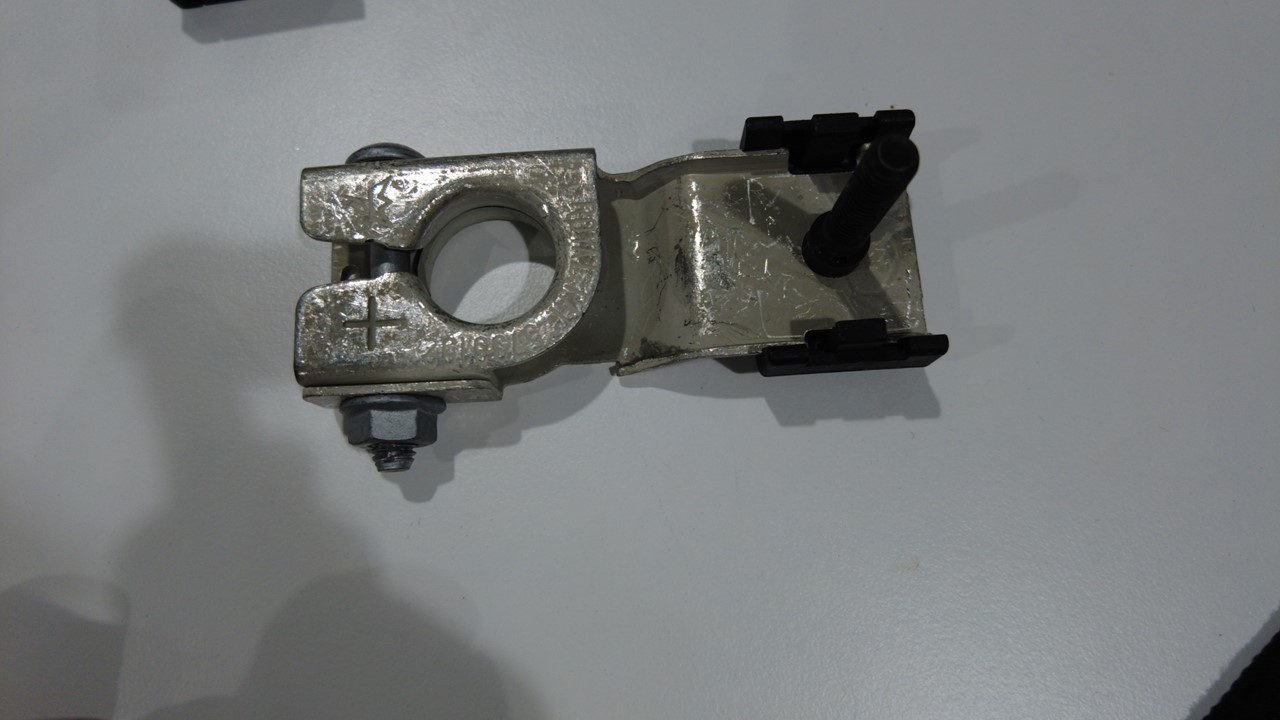

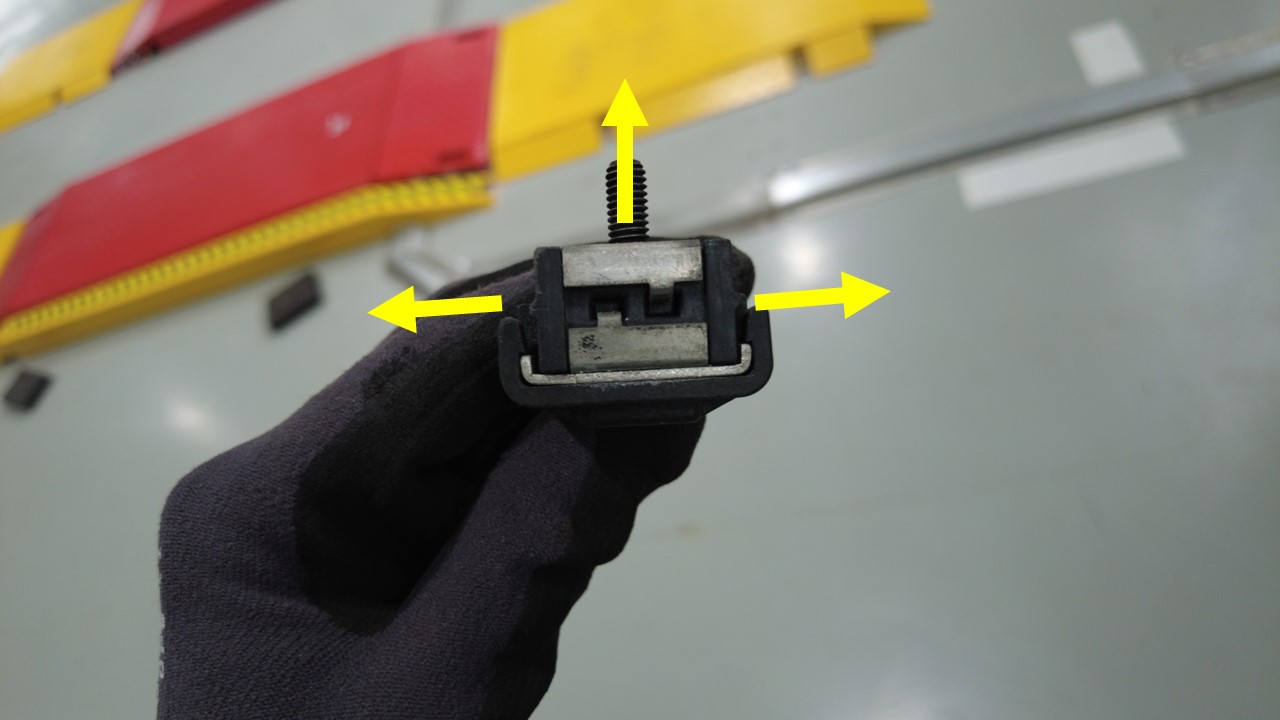

  5. 양쪽 탭을 풀고, 12V 배터리 양극 퓨즈 홀더에서 작은 퓨즈를 탈거합니다.

장착

  1. 작은 퓨즈를 12V 배터리 양극 퓨즈 홀더에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    양쪽 탭이 퓨즈에 완전히 고정되었는지 확인하십시오.
  2. 양극 포스트 단자와 퓨즈를 12V 배터리에 고정하는 너트를 고정합니다.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 딥소켓
  3. 케이블 구멍형 고리 단자를 퓨즈 홀더에 고정하는 너트를 장착합니다.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    케이블 단자의 가장자리와 배터리 포스트 단자의 가장자리는 평행이어야 합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 딥소켓
  4. 12V 양극 단자 커버를 장착합니다.
  5. LV 배터리 전원을 연결합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).
