Harness - HVAC Assembly (Remove and Replace)

Code de correction 17104102 3.66 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure nécessite que la procédure de récupération et de recharge du fluide frigorigène de climatisation soit effectuée. S'il n'est pas déjà ajouté automatiquement à la visite de service, ajoutez le code de correction 18200102 en tant qu'activité distincte à la visite d'entretien.

Spécifications de couple

Retirer

  1. Retirez l’ensemble CVC. Voir Système CVC (pompe à chaleur) (retirez et remplacez),
  2. Débranchez le connecteur de l'actionneur d'admission.
  3. Débranchez le connecteur de l'actionneur de mode supérieur.
  4. Débranchez le connecteur de thermistance du conduit inférieur droit.
  5. Débranchez le connecteur de l'actionneur de mode inférieur.
  6. Débranchez le connecteur de l'actionneur de purge droit.
  7. Débranchez le connecteur de l'actionneur de purge gauche
  8. Débranchez le connecteur de thermistance de l'évaporateur gauche
  9. Débranchez le connecteur de la thermistance du conduit inférieur gauche.
  10. Retirez les boulons (x4) qui fixent les actionneurs de purge gauche et droit à l'ensemble CVC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
  11. Relâchez les attaches (x3) sur le côté droit de l'ensemble CVC.
  12. Relâchez le faisceau CVC des languettes de maintien droites (x3).
  13. Relâchez le faisceau CVC des languettes de maintien supérieures (x2).

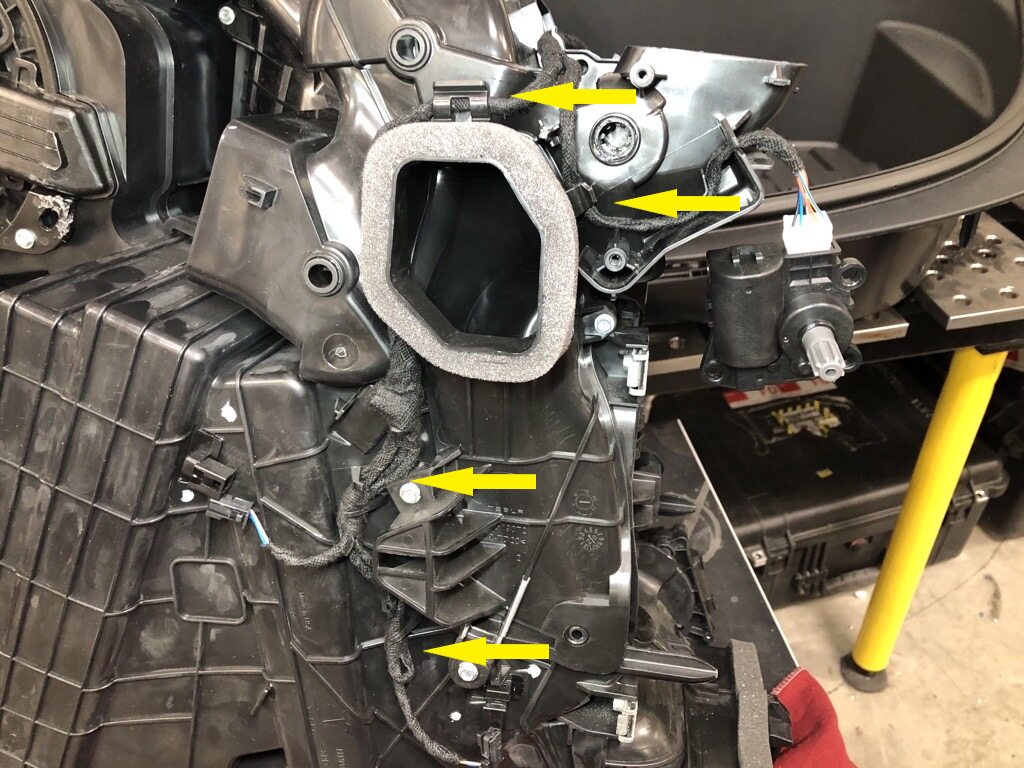

  14. Relâchez le faisceau CVC des languettes de maintien gauches (x4) et retirez le faisceau CVC de l'ensemble CVC.

Installer

  1. Positionnez le faisceau CVC sur l'ensemble CVC et branchez la thermistance d'évaporateur gauche.
  2. Branchez le connecteur de la thermistance du conduit inférieur gauche.
  3. Installez le faisceau CVC dans les languettes de retenue gauches (x4).
  4. Installez le faisceau CVC dans les languettes de maintien supérieures (x2).
  5. Installez les attaches (x3) sur le côté droit de l'ensemble CVC.
  6. Installez le faisceau CVC dans les languettes de maintien droites (x3).
  7. Branchez le connecteur de l'actionneur de mode inférieur.
  8. Branchez le connecteur de l'actionneur de mode supérieur.
  9. Branchez le connecteur de l'actionneur d'admission.
  10. Branchez le connecteur de thermistance du conduit inférieur droit.
  11. Installez les boulons (x4) qui fixent les actionneurs de purge gauche et droit à l'ensemble CVC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
  12. Branchez le connecteur de l'actionneur de purge droit.
  13. Branchez le connecteur de l'actionneur de purge gauche.
  14. Installez l’ensemble CVC. Voir Système CVC (pompe à chaleur) (retirez et remplacez),
