Ensemble rétroviseur de porte – Gauche (retrait et remplacement)

Code de correction 12091102

Dépose

  1. Abaissez la vitre avant.
  2. Retirez le panneau de garniture de porte (voir la procédure).
  3. Détachez doucement les deux attaches qui retiennent la partie supérieure avant du joint de volet de la porte.
  4. Retirez une partie suffisante du joint à volet pour dégager l’accès aux boulons de fixation du rétroviseur.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Prenez soin de ne pas endommager le ou les composants.
  5. Débranchez le connecteur du faisceau de rétroviseur.
  6. Détachez de la porte l'attache du connecteur du faisceau de rétroviseur.
  7. Retirez les trois boulons qui retiennent le rétroviseur à la porte (couple de 18 Nm).
  8. Retirez soigneusement l’ensemble rétroviseur et la vitre de custode.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Protégez les surfaces extérieures peintes contre les dommages au cours de cette procédure.

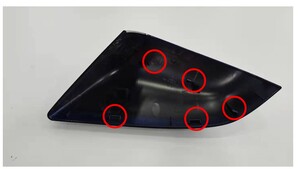

  9. Utilisez un outil pour garnitures en plastique pour libérer les languettes qui fixent la couverture du rétroviseur au rétroviseur.
  10. Retirez les deux boulons qui retiennent le rétroviseur au dispositif de fixation sur la vitre de custode (couple de 6 Nm).
  11. Retirez les deux ou trois boulons qui retiennent la glissière de fenêtre au rétroviseur (couple de 6 Nm).
  12. Retirez le rétroviseur de la glissière.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Remplacez les écrous encapsulés.

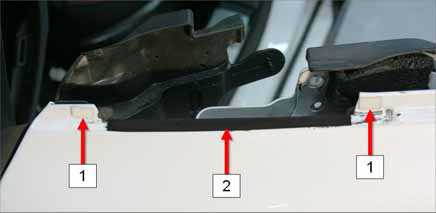

  1. Inspectez la zone de contact du rétroviseur avec le panneau de porte. Installez deux cales de nylon (1026519-00-A) et une bande de ruban de feutre noir si ces articles n’y sont pas déjà.
    1 Cale
    2 Ruban de feutre
  2. De l’intérieur du véhicule, inspectez la zone en forme de diamant qui se trouve directement devant la vitre fixe. Installez la mousse anti-bruit/vibrations/rudesse du rétroviseur extérieur (1022112-00-A) si elle n'y est pas déjà.
  3. Vérifiez la couleur du connecteur électrique du faisceau de la porte, près du rétroviseur. Si le connecteur est noir (sur les véhicules fabriqués avant la fin mai 2013), installez l’adaptateur de faisceau du rétroviseur (1025215-00-A).
  4. Installez le rétroviseur de porte :
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Assurez-vous que le connecteur du faisceau de câbles est à l’intérieur de la porte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous n’installez pas les pièces de fixation selon la séquence suivante, des problèmes de bruit, vibrations et rudesse peuvent survenir.
    1 Boulon supérieur
    2 Boulon avant
    3 Boulon inférieur
    1. Serrez le boulon supérieur à la main.
    2. Pendant que vous appuyez sur le rétroviseur vers le bas, serrez le boulon avant au couple prescrit (18 Nm).
    3. Pendant que vous appuyez sur le rétroviseur vers le bas, serrez le boulon supérieur au couple prescrit (18 Nm).
    4. Serrez le boulon inférieur au couple prescrit (18 Nm).
  5. Alignez soigneusement la vitre de la portière avec la glissière au cours du montage final.
  6. Vérifiez le bon fonctionnement de la vitre. Ajustez l’alignement de la vitre si elle ne fonctionne pas correctement.
  7. Retirez les bouchons et desserrez les deux écrous d’ajustement interne et externe du vitrage, situés sous la porte (couple de 10 Nm).
  8. Desserrez l’écrou qui retient la bride de la vitre. Ajustez la vitre vers l’avant et l’arrière pour obtenir l’alignement correct (couple de 7,5 Nm).
  9. Effectuez une dernière vérification du fonctionnement, serrez les écrous d'ajustement au couple prescrit et installez les bouchons sous la porte.
