Toolbox 3 (Connecter et déconnecter)

Informational PurposesAn informational icon, calling your attention
Remarque
La connexion du véhicule à Toolbox 3 activera aussi automatiquement Mode Entretien Plus.
Informational PurposesAn informational icon, calling your attention
Remarque
Toolbox 3 routines are integrated into the firmware of the vehicle. For the latest functionality, it is recommended to update the vehicle firmware. See Mise à jour du micrologiciel.
Informational PurposesAn informational icon, calling your attention
Remarque
Pour les connexions aux véhicules Tegra Model S et X, utilisez l'application Toolbox Proxy. Reportez-vous à Toolbox Proxy.

Terminer la connexion

  1. Vérifiez l'état des connecteurs de l'ordinateur portable avec Toolbox 3 et du câble d'interface avec le véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si le câble d’interface du véhicule est endommagé de quelques façons que ce soit, ne l’utilisez pas.
  2. Ouvrez la porte avant gauche.

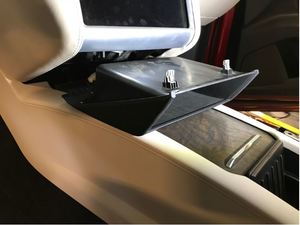

  3. Retirez le coffre à gants situé sous l’Unité de contrôle des médias.

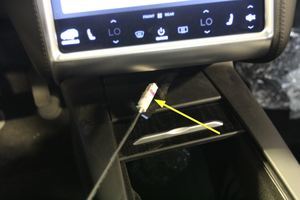

  4. Connectez le câble d'interface véhicule à l'ordinateur portable et au connecteur d'interface véhicule situé sous l'unité de contrôle média.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Vérifiez chaque raccord en poussant et tirant sur ceux-ci.
  5. Si les ponts d’alimentation du véhicule sont hors tension, appuyez sur la pédale de frein pour les mettre sous tension.
  6. S'il est éteint, allumez l'ordinateur portable, connectez-vous et ouvrez un navigateur web sur le site Toolbox 3.

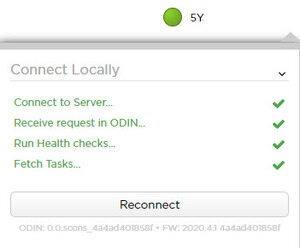

  7. Dans Toolbox 3, cliquez sur le cercle gris dans le coin supérieur droit pour ouvrir la fenêtre de connexion.
  8. Dans la liste déroulante, sélectionnez Se connecter localement, puis cliquez sur Se connecter.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Une fois la connexion établie, le cercle gris devient vert.
  9. Cliquez sur le cercle vert pour fermer la fenêtre de connexion.
  10. Retournez à la procédure qui nécessitait la connexion d'un ordinateur portable avec Toolbox 3 au véhicule.

Déconnexion rapide

  1. Laissez les éventuelles routines Toolbox 3 en cours se terminer.
  2. Débranchez le câble de l’interface du véhicule du connecteur de l’interface du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si l’ordinateur portable est déplacé, le câble de l’interface du véhicule doit être déplacé avec l’ordinateur portable.

Connexion rapide

Informational PurposesAn informational icon, calling your attention
Remarque
Une connexion rapide n’est possible qu’après une déconnexion rapide réussie.
  1. Apportez l’ordinateur portable et le câble d’interface du véhicule jusqu’à ce dernier.
  2. Branchez le câble de l’interface du véhicule au connecteur de l’interface du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez et tirez sur la connexion pour vous assurer qu’elle est solide.
  3. Si le cercle visible dans le coin supérieur droit ne devient pas immédiatement vert, cliquez sur le cercle, puis cliquez sur Connecter localement et sur Connecter.

Terminer la déconnexion

  1. Laissez les éventuelles routines Toolbox 3 en cours se terminer.
  2. Dans Toolbox 3, cliquez sur le cercle vert dans le coin supérieur droit pour ouvrir la fenêtre de connexion.
  3. Cliquez sur Se déconnecter, puis sur le cercle gris pour fermer la fenêtre de connexion.
  4. Débranchez le câble de l’interface du véhicule du connecteur de l’interface du véhicule et de l’ordinateur portable.
  5. Installez le caisson sous l'unité de contrôle des médias.
  6. Revenir à la procédure qui a nécessité la déconnexion de l'ordinateur portable avec Toolbox 3 du véhicule.

Toolbox Proxy

Toolbox Proxy est une application Windows légère qui aide le site Web Toolbox 3 à établir des connexions locales avec les véhicules Tegra. Les véhicules Tesla Model S et Model X équipés de l'ordinateur de bord Tegra de première génération utilisent un mécanisme de sécurité auquel il est impossible d'accéder par le biais d'un navigateur web. Pour établir une connexion filaire à ces véhicules avec le site web Toolbox 3, l'application Toolbox Proxy est nécessaire.

  1. Installez l'application Toolbox Proxy et connectez-vous au véhicule. Téléchargez l'application à partir de la section Toolbox Software. Voir Toolbox Software (lien interne Tesla) ou Toolbox Software (lien externe tiers).
  2. Si l'application Toolbox Proxy n'est pas installée ou ne peut l’être, exécutez la routine suivante, using Toolbox 3:
    1. Select the Actions tab and search for « SECETH ».
    2. Sélectionnez la routine ODIN PROC_TEGRA_X_SECETH-UNLOCKSearch for routine in ToolboxInfotainment, puis cliquez sur le lien correspondant à la routine.
    3. Click RUN, and allow the routine to complete.
