Harnais - Media Control Unit (Unité de commande médias) (Retrofit) (Rétroinstallation)

Code de correction 17101006

Outils spéciaux requis pour effectuer cette procédure :

Fournisseur Numéro de pièce Description
Tesla 1025812-00-A Trousse d’essai de résistance des bornes

Ce document décrit les procédures de mise à niveau du faisceau J pour les MCU de remplacement sur les voitures Model S construites entre le début de la production (SOP) et décembre 2015.

Informational PurposesAn informational icon, calling your attention
Remarque
Pour plus d'informations, reportez-vous à la référence des circuits et des connecteurs du Model S.

Rénovation

  1. Retirez l'ancienne unité de contrôle des médias (MCU) (voir la procédure).
  2. Retirez la garniture du pourtour de l'écran tactile (voir la procédure).
  3. Localisez le connecteur noir X428, puis déroulez le faisceau de protection jusqu'au faisceau de jonction sur le faisceau électrique.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne pas couper le faisceau.
  4. Localisez le connecteur gris X429, puis déroulez le faisceau de protection jusqu'au faisceau de jonction sur le faisceau électrique.
  5. Localisez le connecteur marron X430, puis déroulez le faisceau de protection jusqu'au faisceau de jonction sur le faisceau électrique.
  6. Déverrouillez les bornes du connecteur noir X428, du connecteur gris X429 et du connecteur marron X430 à l'aide d'un outil approprié provenant de la trousse d'extraction de broches. Poussez les languettes des deux côtés pour libérer le verrou blanc de la borne, puis retirez complètement le verrou de la borne de chaque connecteur.
    Figure 1. Connecteur gris X429, le connecteur noir X428 est similaire
    Figure 2. Connecteur marron X430, le connecteur noir X428 est similaire
  7. Insérez l'outil de déblocage de la borne de la trousse de déblocage des broches dans le trou de déblocage de la borne 2 du connecteur gris X429. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est de couleur jaune/orange ou jaune/vert clair.
    Figure 3. Retirez la borne 2 du connecteur gris X429
  8. Insérez le fil qui vient d'être retiré dans la cavité 3 du connecteur brun x430 jusqu'à ce qu'il soit verrouillé en position.
    Figure 4. Insérez dans la cavité 3 du connecteur brun X430
  9. Insérez l'outil de déblocage de la borne de la trousse de déblocage des broches dans le trou de déblocage de la borne 11 du connecteur gris X429. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est coloré soit en blanc/vert foncé, soit en blanc/bleu foncé
    Figure 5. Retirez la borne 11 du connecteur gris X429
  10. Insérez le fil qui vient d'être retiré dans la cavité 13 du connecteur brun x430 jusqu'à ce qu'il soit verrouillé en position.
    Figure 6. Insérez dans la cavité 13 du connecteur brun X430
  11. Insérez l'outil de déblocage de la borne de la trousse de déblocage des broches dans le trou de déblocage de la borne 12 du connecteur gris X429. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est de couleur orange.
    Figure 7. Retirez la borne 12 du connecteur gris X429
  12. Insérez le fil qui vient d'être retiré dans la cavité 12 du connecteur brun x430 jusqu'à ce qu'il soit verrouillé en position.
    Figure 8. Insérez dans la cavité 12 du connecteur brun X430
  13. Insérez l'outil de déblocage de la borne de la trousse de déblocage des broches dans le trou de déblocage de la borne 9 du connecteur noir X428. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est coloré en vert clair/bleu foncé, ou simplement en vert clair.
    Figure 9. Retirez la borne 9 du connecteur noir X428
  14. Insérez le fil qui vient d'être retiré dans la cavité 1 du connecteur gris x429 jusqu'à ce qu'il soit verrouillé en position.
    Figure 10. Insérez dans la cavité 1 du connecteur gris X429
  15. Insérez l'outil de déblocage des bornes de la trousse de déplacement des broches dans le trou de déblocage de la borne 10 du connecteur noir X428. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est coloré en vert clair/orange.
    Figure 11. Retirez la borne 10 du connecteur noir X428
  16. Insérez le fil qui vient d'être retiré dans la cavité 2 du connecteur gris x429 jusqu'à ce qu'il soit verrouillé en position.
    Figure 12. Insérez dans la cavité 2 du connecteur gris X429
  17. Insérez l'outil de déblocage de la borne de la trousse de déblocage des broches dans le trou de déblocage de la borne 19 du connecteur noir X428. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est de couleur vert clair/violet.
    Figure 13. Retirez la borne 19 du connecteur noir X428
  18. Insérez le fil qui vient d'être retiré dans la cavité 11 du connecteur gris x429 jusqu'à ce qu'il soit verrouillé en position.
    Figure 14. Insérez dans la cavité 11 du connecteur gris X429
  19. Les véhicules fabriqués entre le 17 septembre 2015 et le 10 avril 2016 peuvent n'avoir que 3 fils dans le connecteur noir X428. S'il y a un fil dans la borne 20 du connecteur noir X428, passez à l'étape suivante. Si ce n'est pas le cas, passez à l'étape 22.
  20. Insérez l'outil de dégagement de la borne de la trousse de déplacement des broches dans le trou de dégagement de la borne 20 du connecteur noir X428. Dégagez la borne et retirez le fil de l'arrière du connecteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le fil est de couleur vert clair/marron.
    Figure 15. Retirez la borne 20 du connecteur noir X428
  21. Insérez le fil qui vient d'être retiré dans la cavité 12 du connecteur gris x429 jusqu'à ce qu'il soit verrouillé en position.
    Figure 16. Insérez dans la cavité 12 du connecteur gris X429
  22. Installez les verrous de borne pour le connecteur gris X429 et le connecteur marron X430.
  23. Réinstallez le faisceau de protection sur le connecteur gris X429, puis appliquez du ruban jaune pour fixer les fils.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez du ruban jaune pour le faisceau de câbles afin d'indiquer que l'adaptation a été effectuée.
  24. Réinstallez le faisceau de protection sur le connecteur marron X430, puis appliquez du ruban jaune pour fixer les fils.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez du ruban jaune pour le faisceau de câbles afin d'indiquer que l'adaptation a été effectuée.
  25. Nettoyez la surface supérieure du support du tableau de bord avec un chiffon imbibé d'alcool isopropylique (IPA).
  26. Installez une nouvelle antenne Bluetooth sur le dessus du support du tableau de bord et faire passer le câble par l'ouverture de l'évent intérieur gauche dans la zone d'accès au faisceau de câbles.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez du ruban adhésif pour fixer le faisceau de câbles au support du tableau de bord.

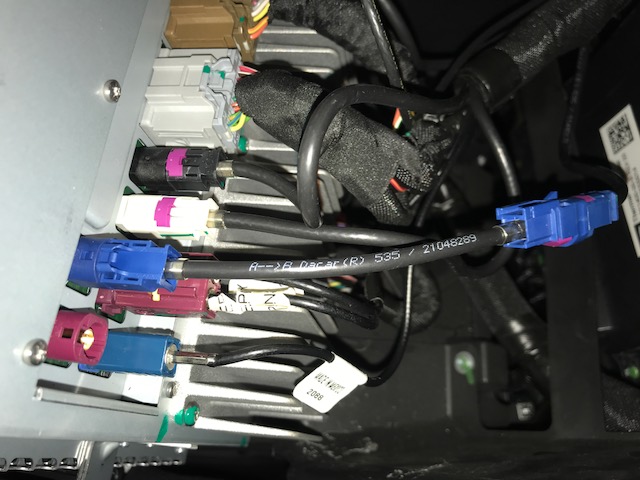

  27. Installez l'extension du câble de la caméra de recul sur le faisceau électrique.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Couvrez les points de connexion avec du ruban adhésif pour faisceau de câbles afin d'éviter les problèmes de bruit, de vibration et de rudesse.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La rallonge du câble de la caméra de recul est fournie dans la trousse de maintenance MCU.
  28. Si le nouveau MCU n'a pas de languette de mise à la terre, procédez comme suit :
    1. Coupez la cosse femelle de la sangle de mise à la terre de la garniture du tableau de bord.
    2. Dénudez l'isolant à l'extrémité de la bande de terre, puis ajoutez une borne à anneau.
    3. Insérez la borne à anneau entre le plastique et le métal du point de montage du MCU.
  29. Installez la garniture du pourtour de l'écran tactile sur le nouveau MCU (voir la procédure).
  30. Installez le nouveau MCU (voir la procédure).
