Tuyau rigide – étrier de frein – avant – côté gauche (retrait et remplacement)

Code de correction 33013102

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Si le véhicule est doté de la suspension pneumatique, activez le mode « Jack » (Cric) sur l'écran tactile avant de soulever le véhicule, puis installez des chandelles.

Dépose

  1. Retirez la roue avant gauche. Voir Ensemble de roue (retrait et installation).
  2. Placez un récipient de vidange d’huile en dessous de l’étrier de frein avant du côté gauche.
  3. À l’aide de nettoyant pour freins, nettoyez la zone autour du tuyau rigide avant et de l’étrier de frein du côté gauche, puis essuyez tout nettoyant pour freins résiduel.

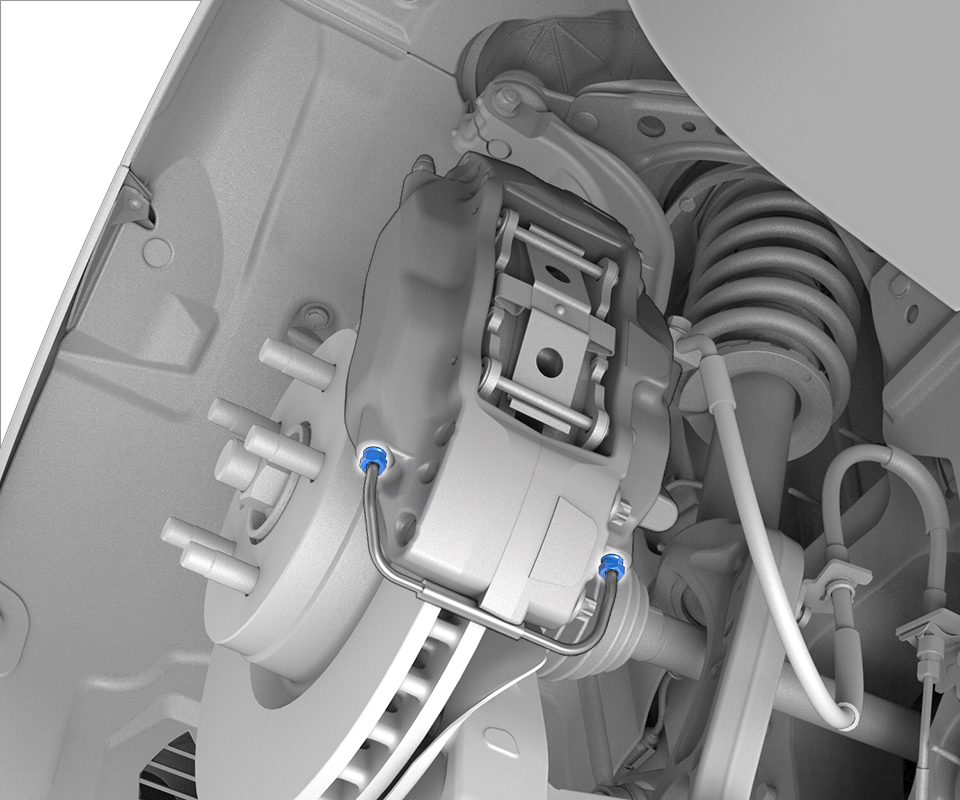

  4. Retirez les écrous (x2) qui fixent le tuyau rigide avant du côté gauche à l’étrier de frein avant du côté gauche, puis retirez le tuyau du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si un écrou est grippé, placez une clé ouverte sur celui-ci, puis appliquez une force sur la clé ouverte à l’aide d’un marteau ou d’un marteau pneumatique. N’appliquez pas de force directement sur l’écrou.

Installation

  1. Placez le tuyau rigide avant de gauche neuf sur l’étrier de frein avant du côté gauche, puis utilisez une douille pied-de-biche pour installer les écrous (x2) qui fixent le tuyau à l’étrier (couple de 18,5 Nm).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les tuyaux rigides avant des côtés gauche et droit ne sont pas interchangeables. Assurez-vous de commander le bon tuyau pour l’étrier à réparer.
  2. À l’aide de nettoyant pour freins, nettoyez la zone autour du tuyau rigide avant et de l’étrier de frein du côté gauche, puis essuyez tout nettoyant pour freins résiduel.
  3. Purgez l’étrier de frein avant du côté gauche. Voir Procédure de purge – Un seul étrier (retrait et remplacement).
