Panneau – Bouclier aérodynamique – Arrière (retrait et remplacement)

Code de correction 12030502

Choisissez la procédure appropriée en fonction de la configuration du véhicule et de sa date de fabrication :
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Utilisez un écran facial lors de cette procédure.

1ere génération

Retrait

  1. Retirez les rails du plateau diffuseur gauche (voir la procédure).
  2. Répétez l'étape 1 pour les rails du plateau diffuseur droit.

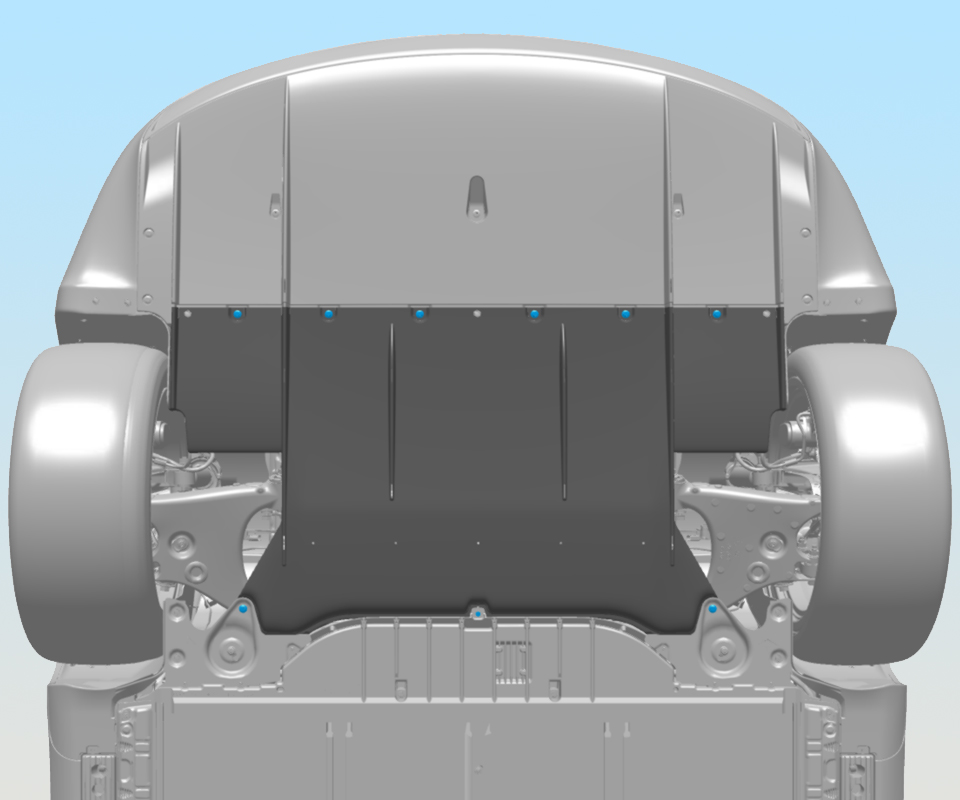

  3. Retirez les boulons (x9) qui fixent le panneau du bouclier aérodynamique arrière à la carrosserie (couple de 4 Nm).
  4. Retirez le panneau de l’écran aérodynamique arrière.

Installation

La procédure d’installation se fait en suivant l’ordre inverse de la procédure de retrait.

Deuxième génération

Retrait

  1. Soulevez et soutenez le véhicule (voir la procédure).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    N’effectuez jamais de travaux sur un véhicule qui n’est pas convenablement soutenu.
  2. Retirez les plaques de cisaillement du cadre auxiliaire en retirant l’écrou (couple de 35 Nm), les attaches (x2) et les vis (x3) (couple de 6 Nm) qui fixent chaque plaque de cisaillement au cadre auxiliaire.
  3. Défaites les attaches (x7) qui fixent le bouclier aérodynamique arrière au véhicule.
  4. Desserrez les boulons (x7) qui fixent le bouclier aérodynamique arrière au véhicule (couple de 4 Nm). Retirez le bouclier aérodynamique arrière du véhicule.

Installation

La procédure d’installation se fait en suivant l’ordre inverse de la procédure de retrait.
