Clignotant Latéral - Avant - Gauche

Code de correction 17403052

Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure s'applique aux répétiteurs latéraux sans caméra (Pre-DAS HW2). Si le répétiteur latéral possède une caméra, se référer à Clignotant et caméra – clignotant latéral – avant – côté gauche (Retirer et remplacer).

Dépose

  1. Si le véhicule est équipé d'une suspension pneumatique, réglez la suspension sur Haut ou Très-Haut, puis placez le véhicule en mode Cric, se référer à Activation du mode Cric (« Jack Mode »).
  2. Appuyez sur la pédale de frein pour activer les rails d'entraînement
  3. Tournez le volant complètement vers la gauche.

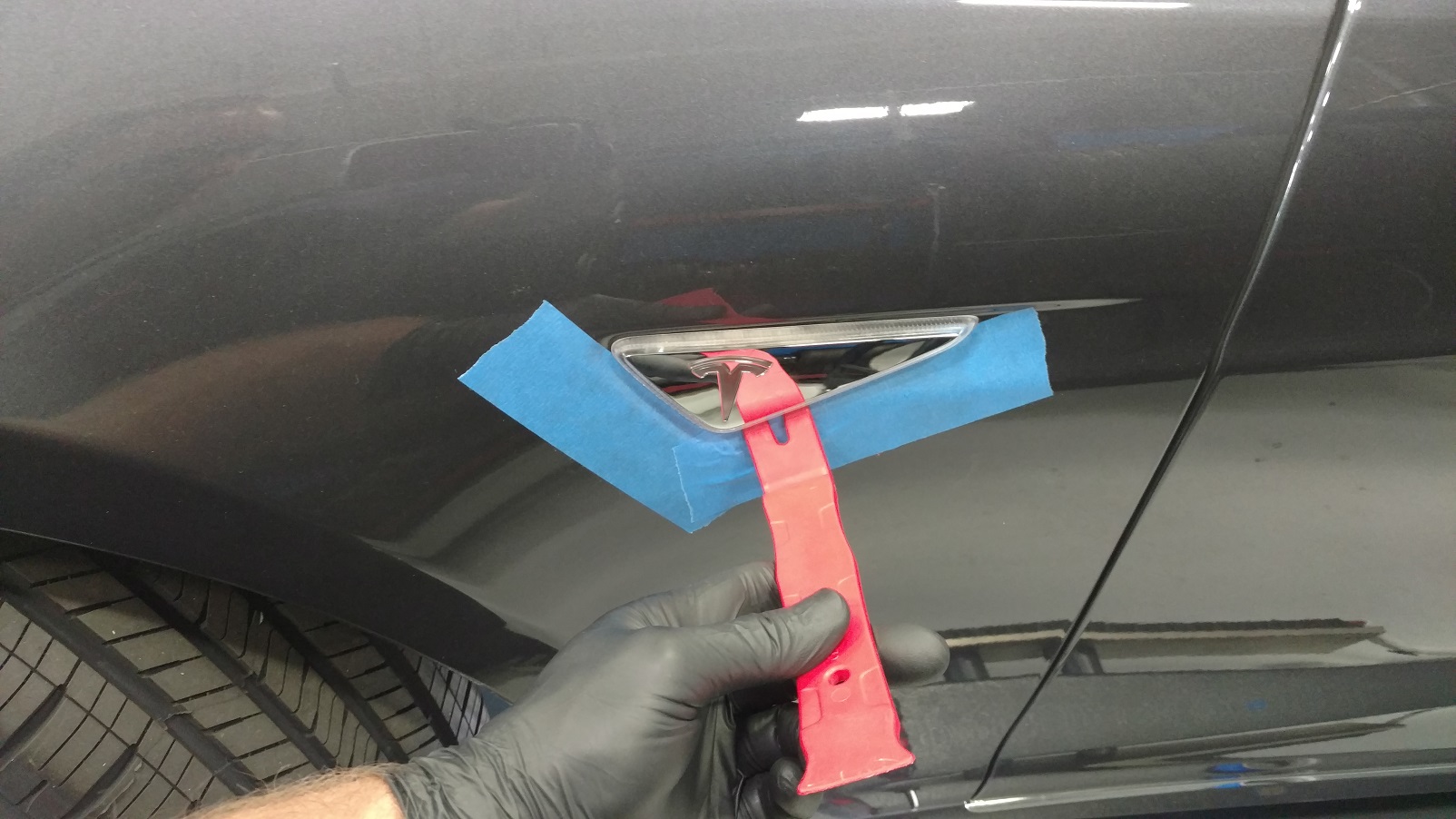

  4. Appliquez du ruban de protection sur l'aile gauche autour du clignotant latéral avant gauche.
  5. Détachez l’attache extérieure la plus basse de l’arrière de la doublure de passage de roue gauche.

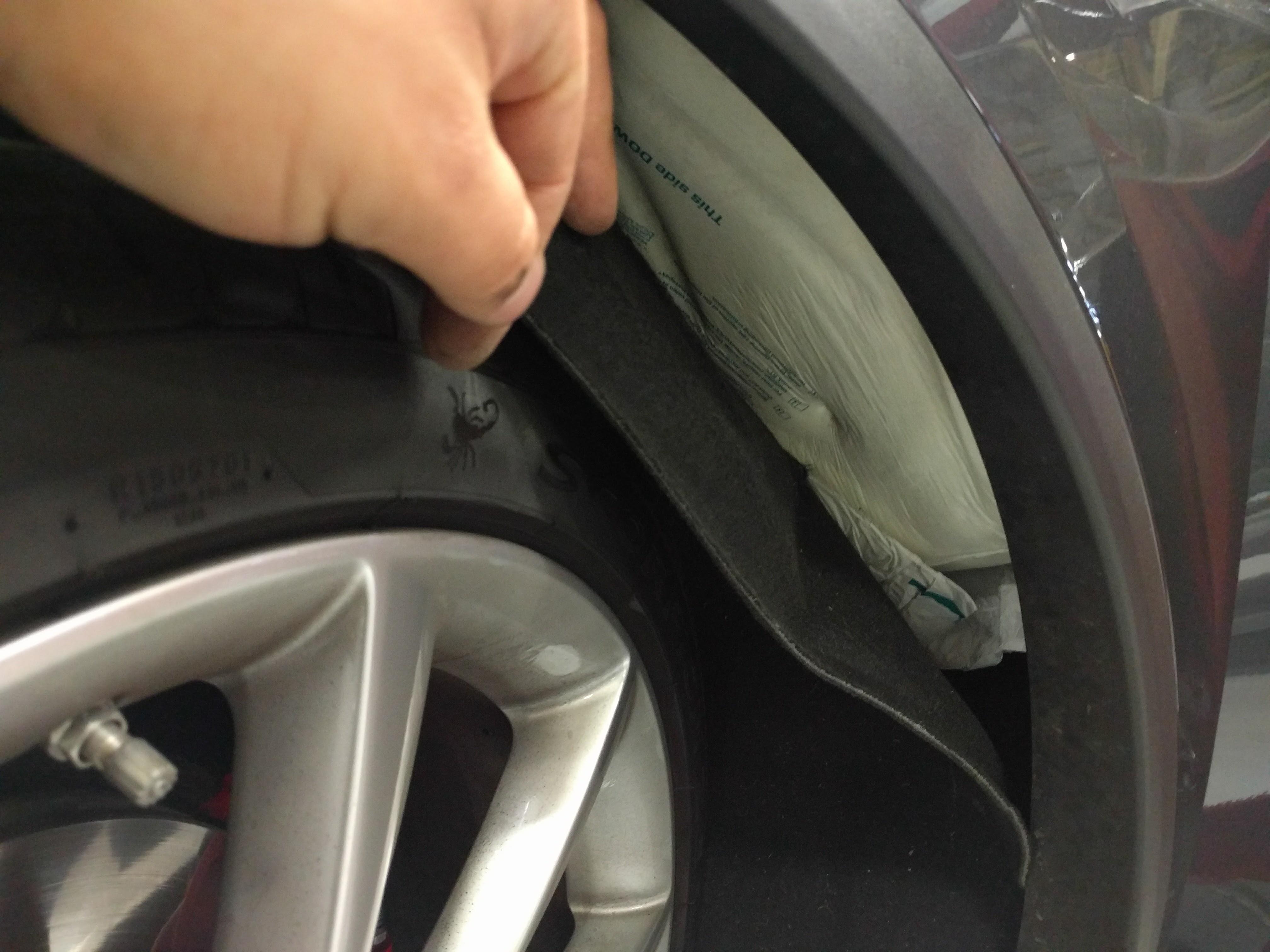

  6. Déplacez le bord arrière de la doublure de passage de roue et tout rembourrage NVH pour accéder au clignoteur latéral depuis l'intérieur de l'aile.

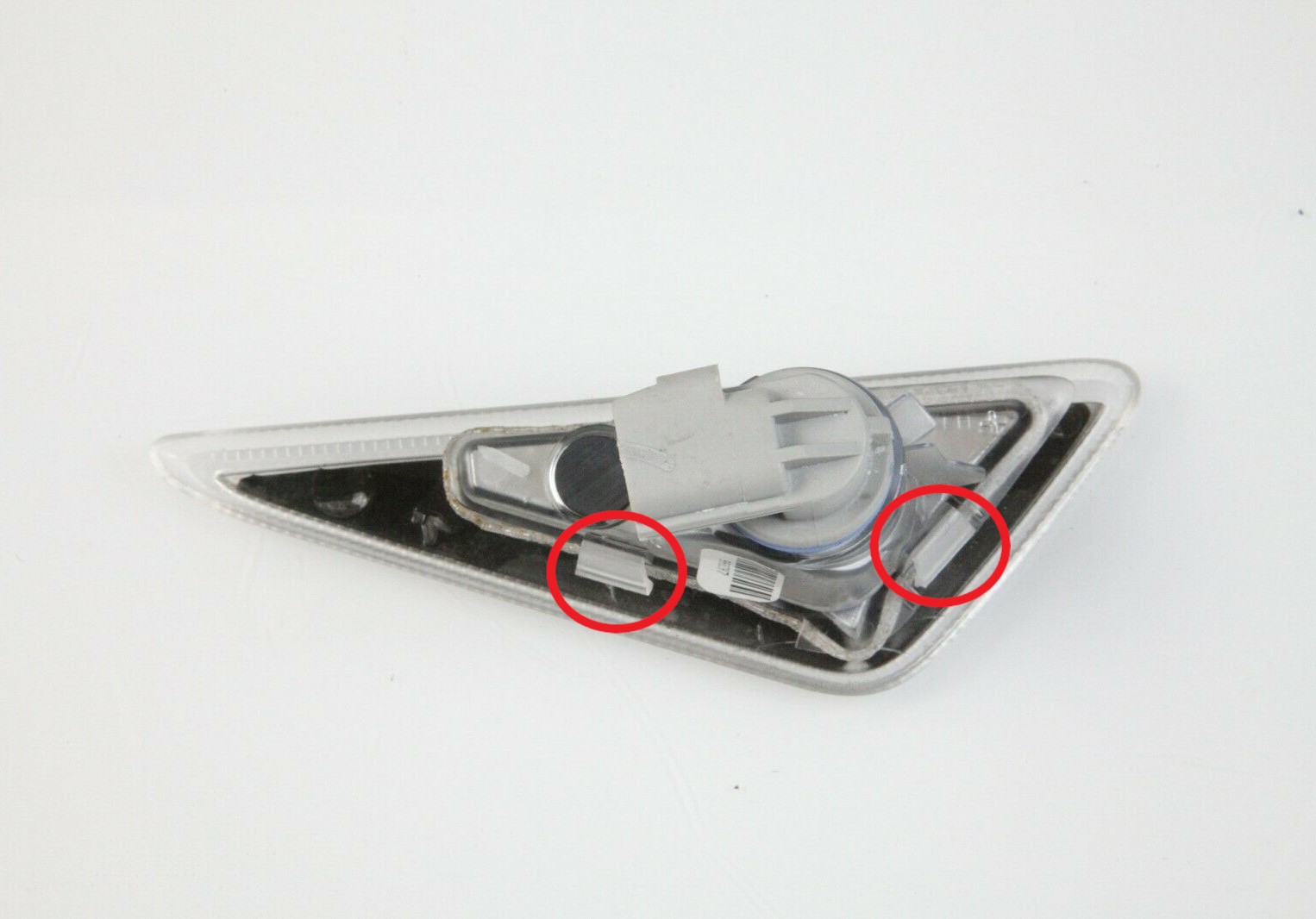

  7. Détachez les deux (2) languettes sur les bords avant et inférieur du clignotant avant gauche, puis retirez délicatement le clignotant de l'aile.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous réinstallez le même clignotant latéral, veillez à ne pas endommager les languettes de montage.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Vous devez prendre des précautions pour éviter d'endommager la peinture et les garnitures extérieures.
  8. Débranchez le connecteur électrique de l'arrière du clignotant latéral avant gauche.

Installation

La procédure d'installation se fait en suivant l'ordre inverse de la procédure de retrait.

Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Si vous réinstallez le même clignotant latéral, assurez-vous que les languettes de montage ne sont pas endommagées. Si l'une des languettes est endommagée, remplacez le clignotant.
