Support – Plaque d’immatriculation – Avant (installation rétroactive)

Code de correction 12070106

Outils spéciaux requis pour effectuer cette procédure :

Numéro de pièce Description
223-28550-TSL WIHA (tournevis dynamométrique, 0,1 à 0,6 Nm)

Cette procédure ne concerne que les véhicules fabriqués après le 10 avril 2016.

Procédure

  1. Nettoyez la zone touchée.
  2. Testez l'ajustement du support de plaque d'immatriculation sur l'applique du carénage avant :

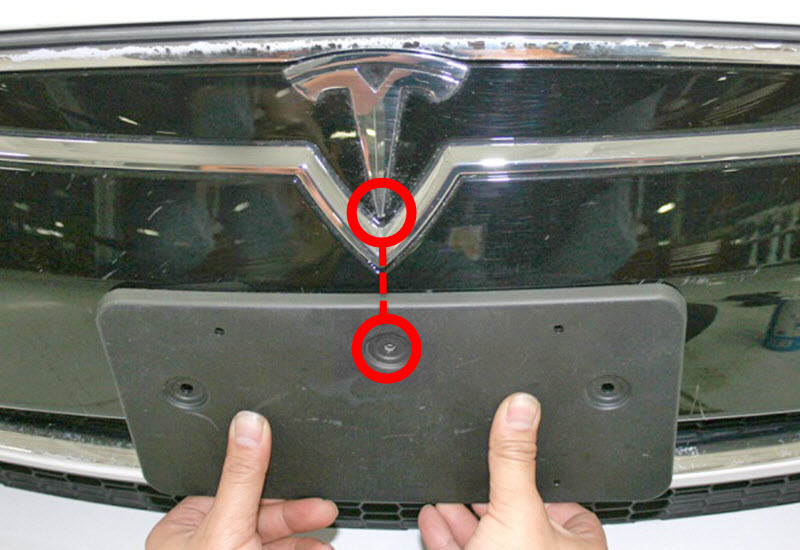

    • Le trou central du support de la plaque d'immatriculation est centré sous le logo Tesla.
      Informational PurposesAn informational icon, calling your attention
      TIp
      Utilisez du ruban adhésif ou un moyen similaire pour vous assurer que le trou est complètement centré.
    • Il n'y a aucun espace entre la base de l'applique du carénage avant et la section incurvée à la base du support de plaque d'immatriculation.

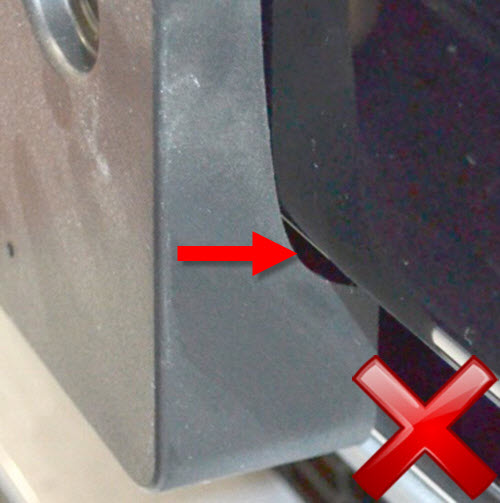

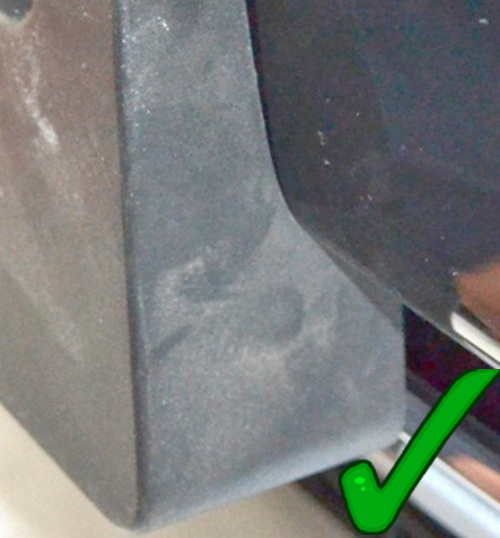

      Support à niveau avec l'appliqueEspace entre le support et l'applique

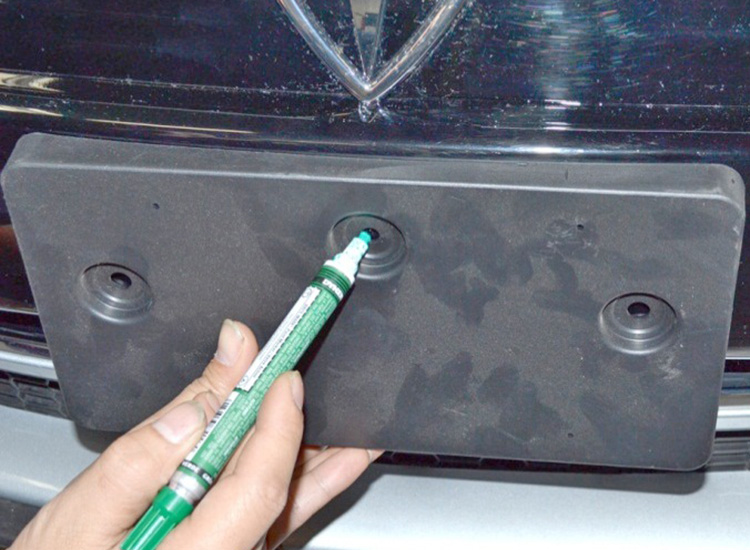

  3. Au moyen d’un crayon à peinture, faites une marque sur l’applique du carénage dans le centre des trois (3) trous pratiqués dans le support de plaque d’immatriculation. Retirez le support de plaque d’immatriculation.
  4. Percez un trou dans l’applique du carénage avant dans les zones marquées à l’étape précédente.
    • Applique du carénage avant de 1re génération : Utilisez un foret de 19/64 po.
    • Applique du carénage avant de 2e génération : Utilisez un foret de 1/8 po (3,5 mm).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Portez des lunettes de sécurité et un dispositif de protection auditif quand vous percez.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Percez uniquement à travers l’applique du carénage avant. Si vous percez trop profondément, vous risquez d’endommager le véhicule.
  5. Nettoyez la zone touchée.
  6. Installez le support de la plaque d'immatriculation avant :
    • Applique du carénage avant de 1re génération : Fixez le support de la plaque d'immatriculation avec trois (3) attaches-poussoirs.
    • Applique du carénage avant de 2e génération : Fixez le support de la plaque d'immatriculation avec les trois (3) vis autotaraudeuses (couple 0,5 Nm).
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ATTENTION
      Ne serrez pas trop les vis.

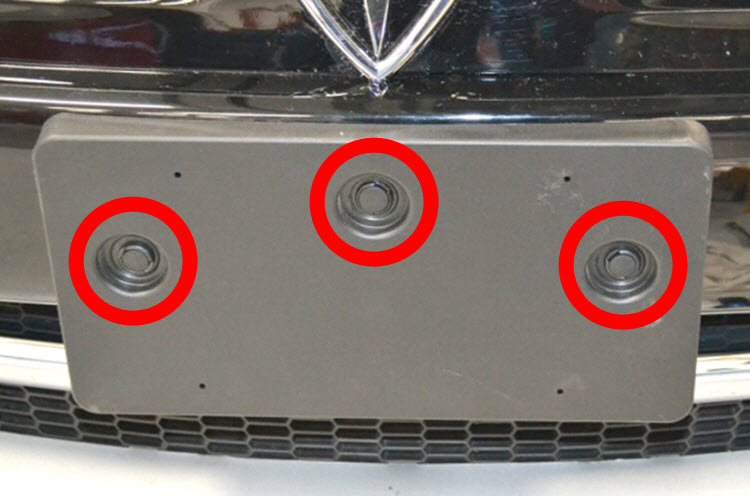

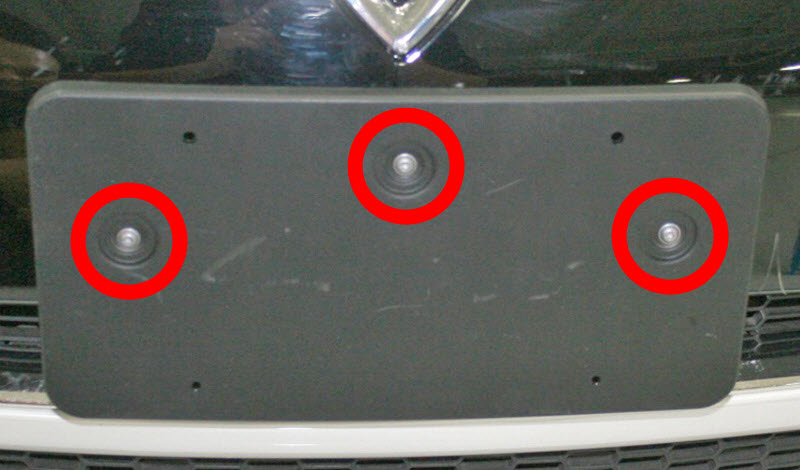

    Applique de 1re génération : Applique de 2e génération :
