Capteur - distance de stationnement - extérieur - avant (retirez et remplacez)

Code de correction 17271022

Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure s’applique aux capteurs de stationnement avant 1 et 6. Le remplacement du capteur 1 est décrit dans la procédure ci-dessous.

Dépose

  1. Ouvrez la porte avant côté gauche et abaissez la vitre de cette même porte.
  2. Tournez le volant complètement vers la droite.
  3. Réglez la suspension pneumatique à Très haute et activez le mode Cric.
  4. Accédez au capteur de distance de stationnement extérieur avant gauche :
    • Si la doublure de passage de roue est dotée d’un couvercle de capteur, retirez-le et passez à l'étape 5.
    • Si la doublure de passage de roue n'a pas de couvercle de capteur, retirez les attaches-poussoirs qui fixent l'avant de la doublure au véhicule, puis mettez la doublure de passage de roue de côté. Passez à l'étape 5.

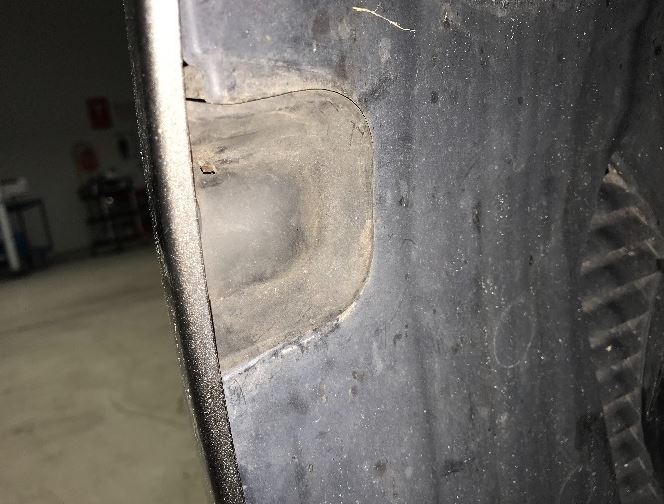

    Figure 1. Couvercle de capteur de doublure de passage de roue

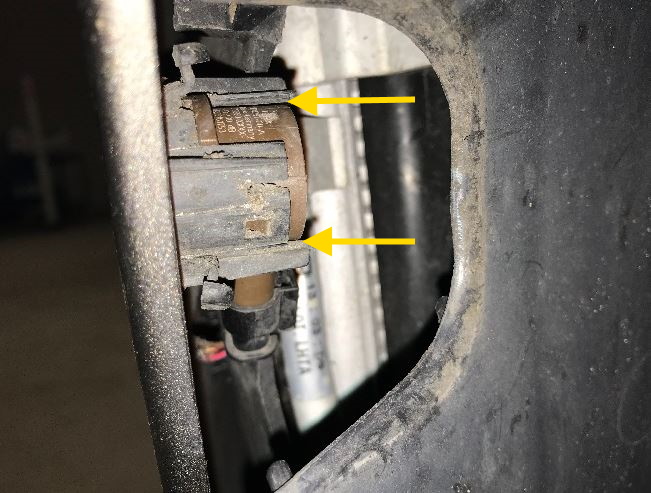

  5. Relâchez les languettes qui fixent le capteur de stationnement au support de carénage, puis retirez le capteur du support.

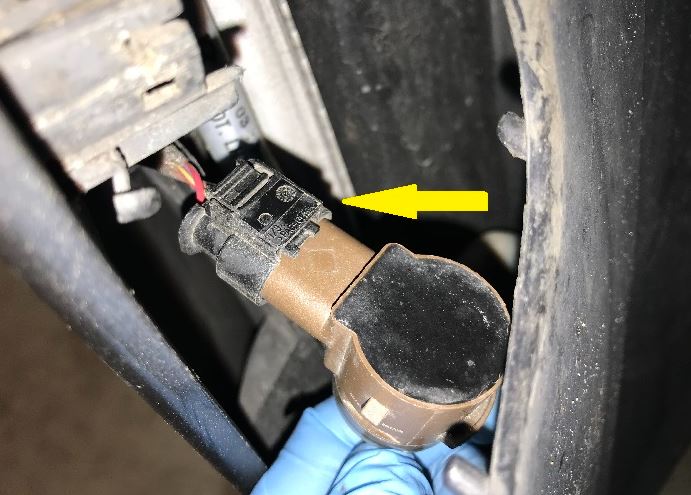

  6. Débranchez le faisceau électrique du capteur de stationnement.
  7. Si vous réutilisez l’anneau de retenue, retirez-le pour vérifier s’il est endommagé.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne réutilisez pas l'anneau s'il est très usé ou endommagé.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :

Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Assurez-vous qu'un anneau de retenue est installé sur le nouveau capteur de stationnement.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Assurez-vous que les languettes du support de capteur du carénage maintiennent fermement le capteur. Si nécessaire, pliez soigneusement les languettes vers l'intérieur afin que le capteur soit solidement maintenu en place.
Informational PurposesAn informational icon, calling your attention
Remarque
Effectuez un test pousser-tirer-pousser sur le faisceau électrique pour vérifier que la connexion est adéquate.
Informational PurposesAn informational icon, calling your attention
Remarque
Assurez-vous que l’anneau de retenue du capteur est complètement appuyé contre le carénage.
