Ensemble de base - Siège du passager avant (retrait et remplacement)

Code de correction 13044102

  • 2024-12-10: Ajout d'informations sur la configuration du moteur de mini-inclinaison.

Dépose

  1. Retirez l'ensemble du siège passager (voir la procédure).
  2. Placez le siège sur une surface de travail propre.
  3. Retirez les deux (2) vis qui retiennent le couvercle latéral intérieur au siège (couple 1 Nm).
  4. Détachez soigneusement le couvercle latéral intérieur du support de retenue.
  5. Retirez les deux (2) vis qui retiennent le couvercle latéral extérieur au siège (couple 1 Nm).
  6. Retirez le couvercle latéral du siège et débranchez les trois (3) connecteurs électriques.
  7. Retirez le couvercle latéral extérieur.
  8. Retournez le siège pour accéder au bas de l'ensemble.
  9. Débranchez le connecteur de l’élément de chauffage du siège.
  10. Détachez les deux (2) attaches en J (x2) qui retiennent le tissu à l'arrière du siège au tapis flexible.
  11. Débranchez le connecteur lombaire.
  12. Retirez tous les faisceaux de la zone de travail.
  13. Retournez le siège en position assise normale.
  14. Des deux côtés du siège, retirez et jetez les deux (2) boulons qui retiennent la base du siège au dossier (couple 32 Nm).
  15. Soulevez le dossier de la base du siège et placez-le de côté sur une surface douce et propre.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Remplacez les écrous encapsulés.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Assurez-vous que tous les faisceaux sont correctement acheminés.

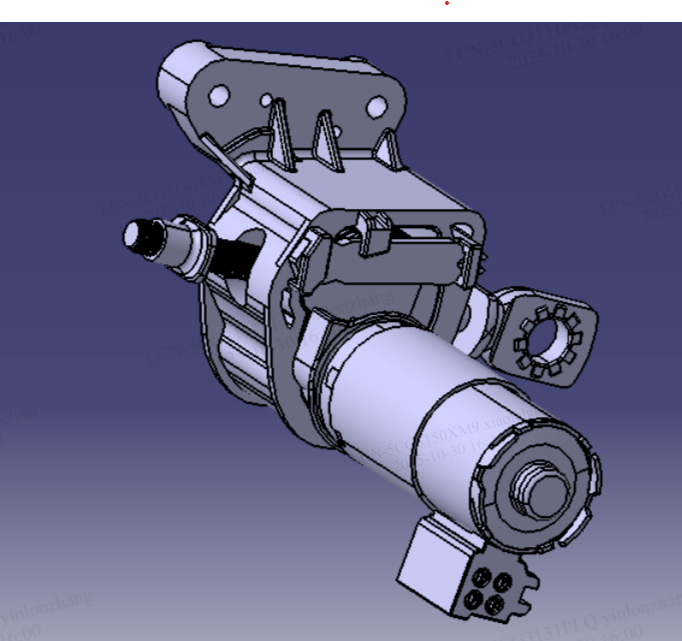

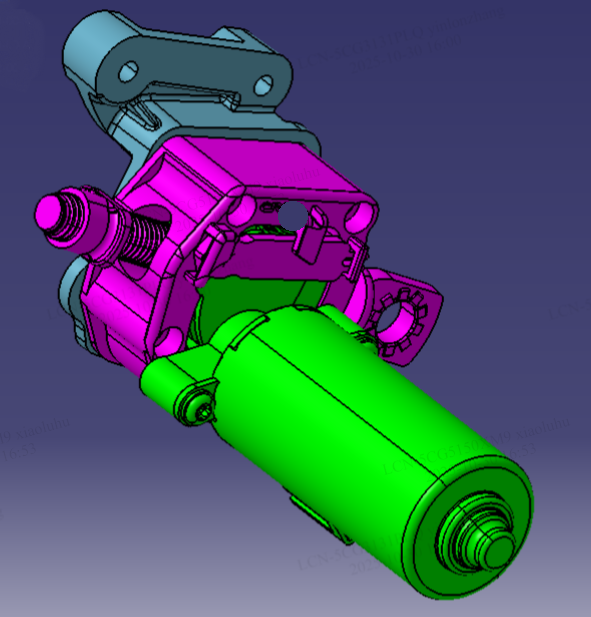

  1. Les ensembles de sièges avant de remplacement et les ensembles de cadres de coussins de siège achetés après juin 2024 sont équipés d'un moteur Tesla « mini-inclinaison » de nouvelle conception, et le remplacement de ces pièces (ou du moteur d'inclinaison lui-même) pourrait nécessiter un changement de configuration. Passez en revue les informations de configuration dans le tableau et effectuez les sous-étapes suivantes si une mise à jour de la configuration est nécessaire.
    1. Allez à la section Configuration du véhicule du Tableau de bord d'infodivertissement. Voir Configuration de la passerelle (afficher et modifier).
    2. Mettez à jour cfg_frontSeattype en fonction de la combinaison de moteurs d'inclinaison décrite dans le tableau.
  2. Véhicules nord-américains : Effectuez un étalonnage de remise à zéro FSC (voir la procédure).
