Feux - antibrouillard - avant (Ajuster)

Code de correction 17404000

  • Le 11 décembre 2023 : Ajout d'une photo pour le réglage des phares antibrouillard.

L'alignement du phare doit être de -1 % (-0,57 degré) ou moins. Utilisez le testeur de phares, Beissbarth, modèle 815 (1133367-00-A) ou une planche murale ou de visée en suivant ces directives :

  • Spécification supérieure : -0,60 deg (-100 mm @ 10 m)
  • Spécification inférieure : -0,85 deg (-150 mm @ 10 m)
  1. Positionnez le véhicule pour régler les feux antibrouillard :
    • Dans un endroit sombre.
    • Sur une surface plane.
    • Perpendiculairement à un tableau de visée des phares ou à un mur dont la surface est d'un blanc mat. Le mur doit mesurer au moins 3,7 m de largeur et 1,87 m de hauteur.
    • 10 m (32,8 pi) du mur.
  2. Assurez-vous que les quatre pneus sont gonflés à la pression recommandée. Référez-vous à Pression des pneus.
  3. Réglez la hauteur de caisse pour que la suspension du véhicule soit réinitialisée à Standard. Voir Assiette – réglage,
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pour effectuer le reste de cette procédure, un assistant dont le poids est d’au moins 75 kg doit s’asseoir sur le siège du conducteur.
  4. Notez la hauteur entre le sol et le centre des lentilles des phares des feux antibrouillard gauche et droit.
  5. Mesurez une ligne droite entre chacune des lentilles de projection et le mur. Au point où chaque ligne rencontre le mur, marquez deux lignes horizontales de 100 mm (limite supérieure de l'objectif) et de 150 mm (limite inférieure de l'objectif) plus bas que ce qui a été enregistré à l'étape précédente. Par exemple, si la hauteur des lentilles du phare est de 283 mm, marquez les lignes horizontales à 183 mm et 133 mm du sol respectivement.
    Figure 1. Model S représenté (Model X similaire)
  6. Allumez les feux de brouillard.
  7. Couvrez les deux phares et le feu antibrouillard droit.
  8. Insérez une clé à douille de 8 mm ou un embout à douille Philips (selon le cas) dans le trou de la jupe inférieure, sous le feu antibrouillard gauche.
  9. Réglez le feu de brouillard verticalement de manière à ce que la coupure du faisceau supérieur soit alignée entre les lignes horizontales marquées sur le mur. Pour une meilleure performance, le seuil doit être aligné sur la limite supérieure de l'objectif.
    1 Zone sombre du mur
    2 Ligne horizontale tracée sur le mur
    3 Zone illuminée du mur
  10. Répétez les étapes 8 à 10 pour régler le feu antibrouillard droit.

Ajuster les Phares antibrouillard à l'aide d'un testeur de phares

1133367-00-A Testeur de phares Beissbarth, modèle 815
  1. Use the touchscreen to set the vehicle ride height to Medium.
  2. Put the air suspension into Jack mode.
  3. Latch the driver seat belt to the driver seat belt buckle.
  4. Manually latch the driver's door.

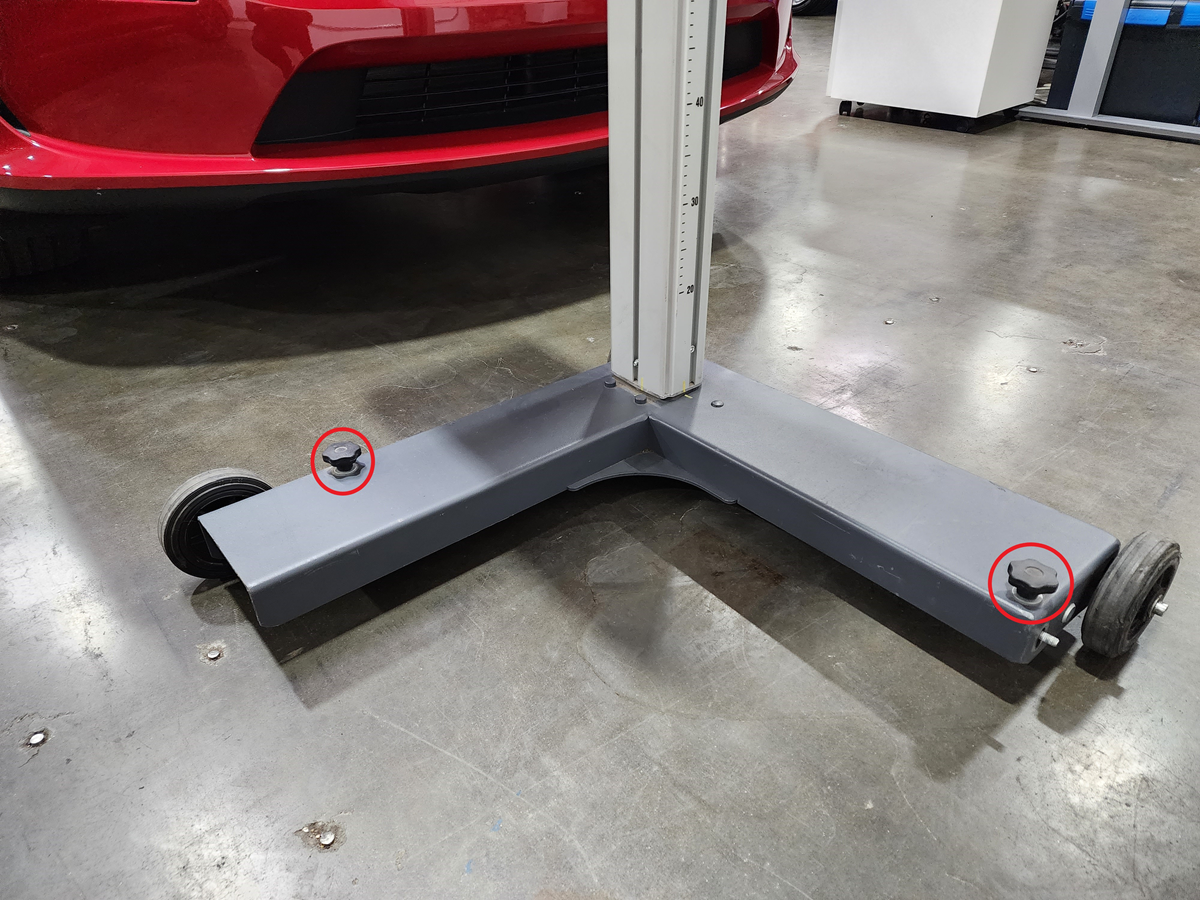

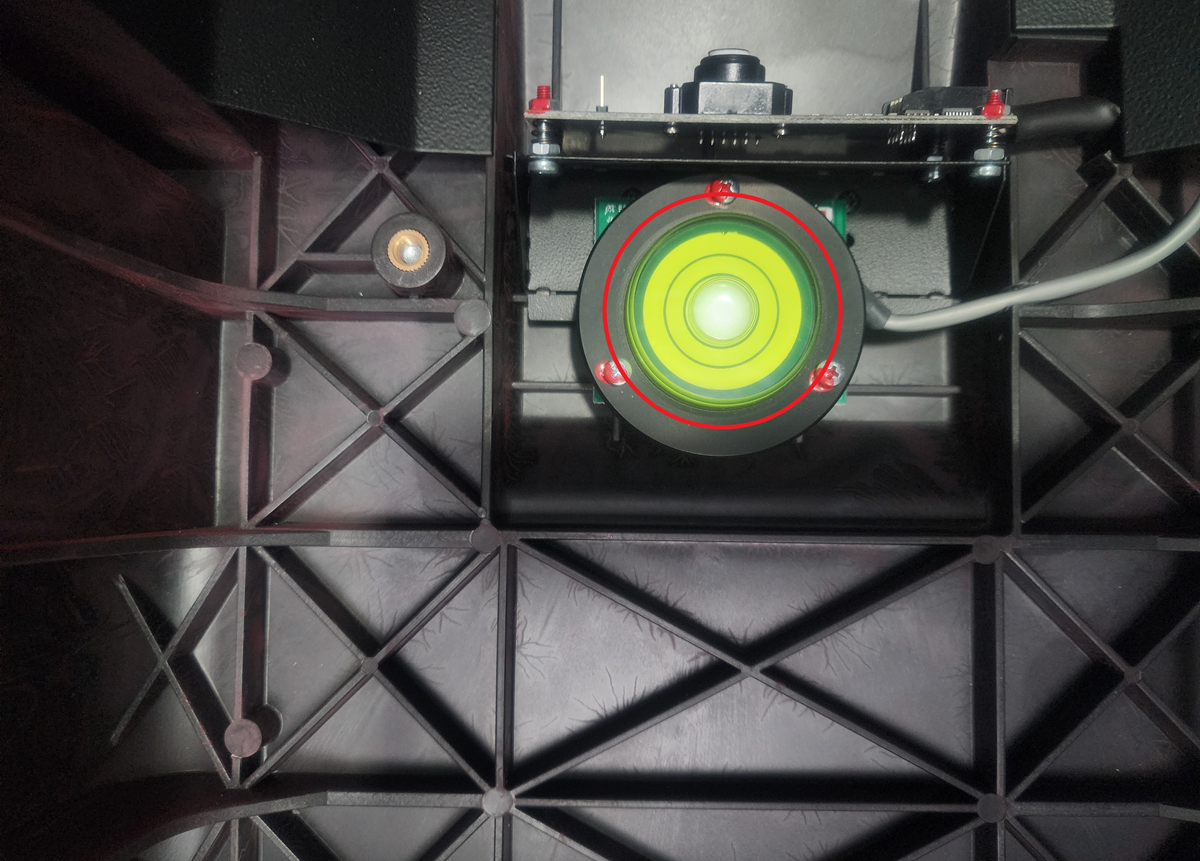

  5. Use the knobs on the base to adjust the headlight tester until the tool is leveled as indicated by the bubble gauge on the tool.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Make sure that the level bubble is inside the center ring.
  6. Switch on the headlight tester.
  7. Turn on the alignment laser near the top of the tool, and then rotate the tool as necessary to align the laser with the base of both hood struts.

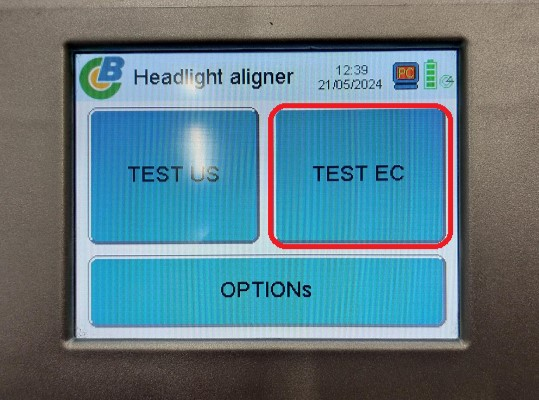

  8. On the headlight tester, select TEST EC.

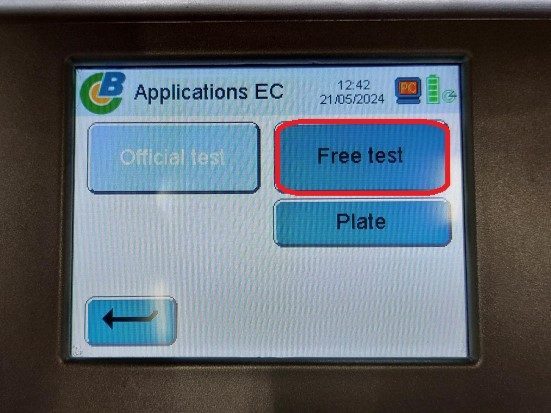

  9. On the headlight tester, select Free test.

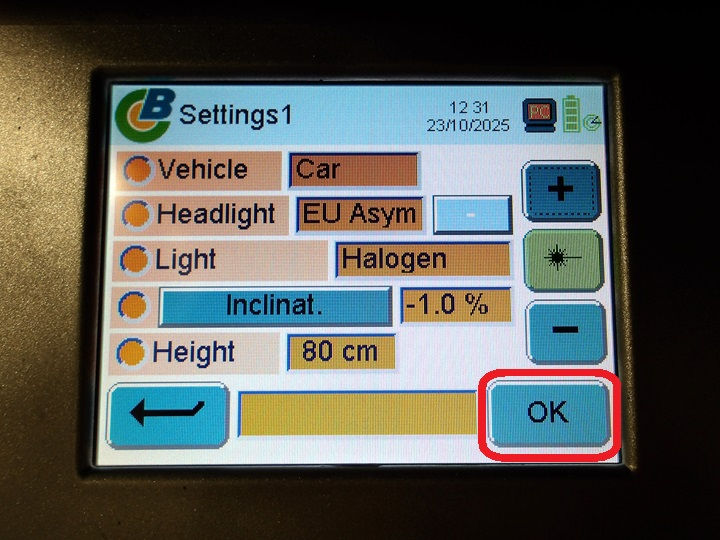

  10. On the headlight tester Settings 1 screen, select OK to skip to the fog light settings (Settings2) screen.

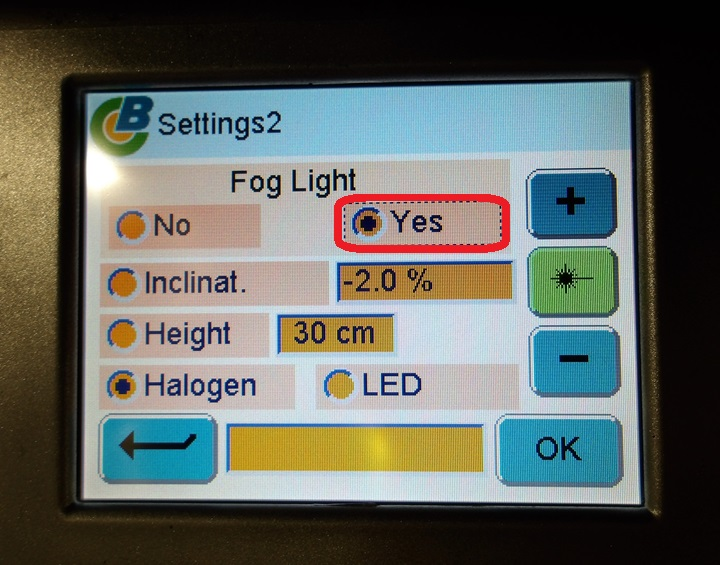

  11. On the fog light Settings2 screen, select Yes.

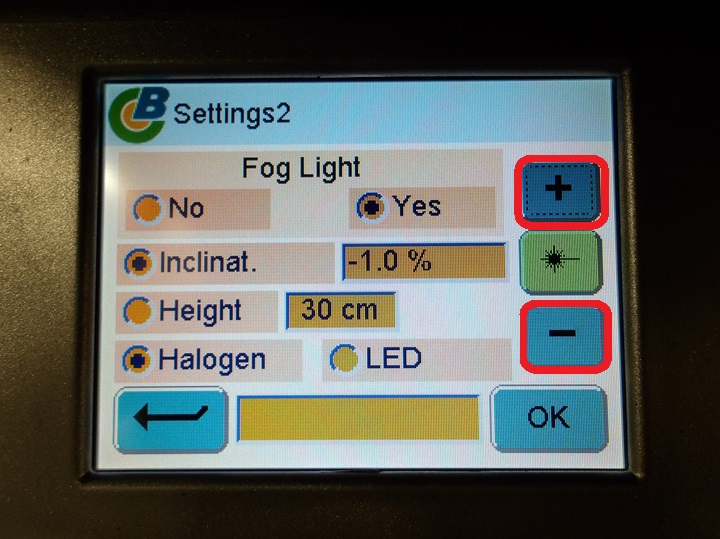

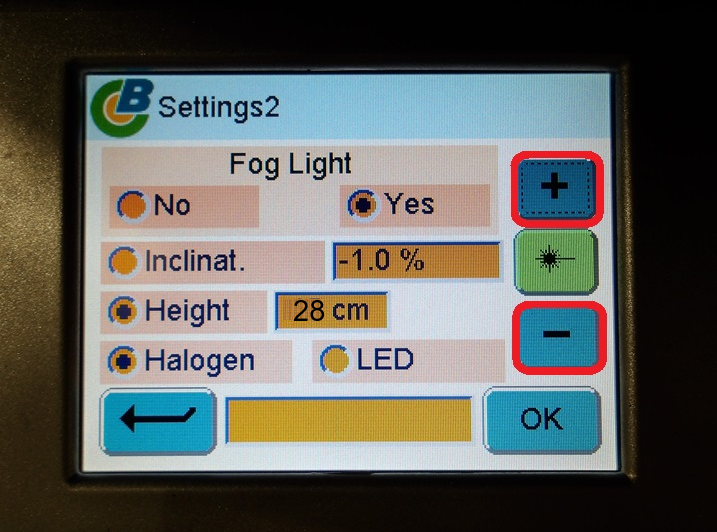

  12. On the fog light Settings2 screen, use the + and - buttons to set the Inclinat. (inclination) field to -1.0 %.
  13. On the fog light Settings2 screen, use the + and - buttons to set the Height field to 28 cm.

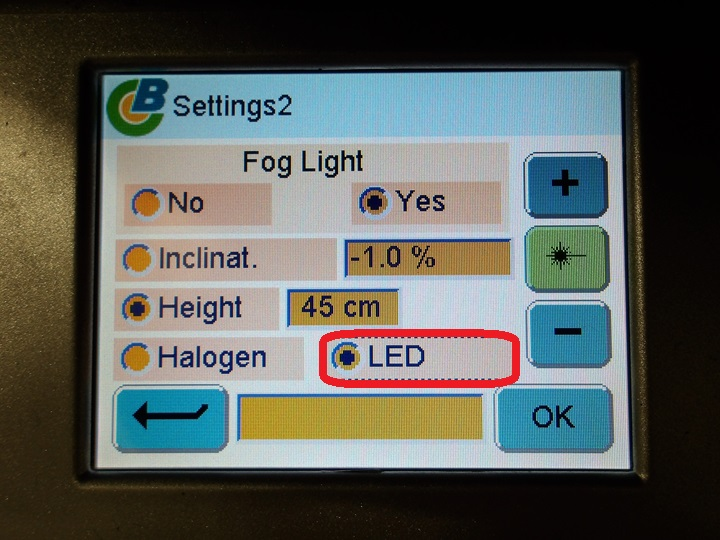

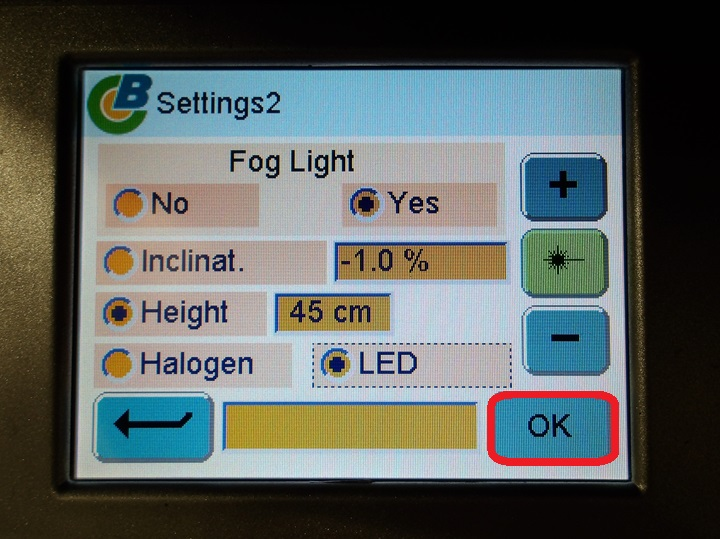

  14. On the fog light Settings2 screen, set the light type to LED.
  15. On the fog light Settings2 screen, select OK.
  16. Turn on the fog lights.

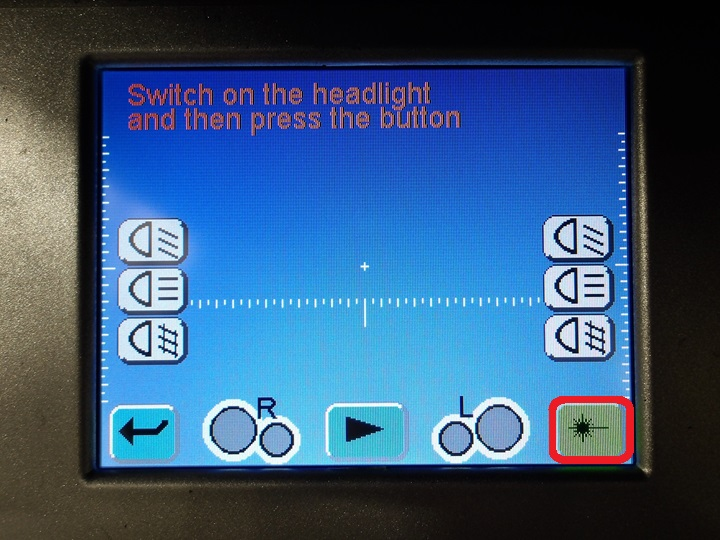

  17. On the headlight tester tool, select the Laser icon.

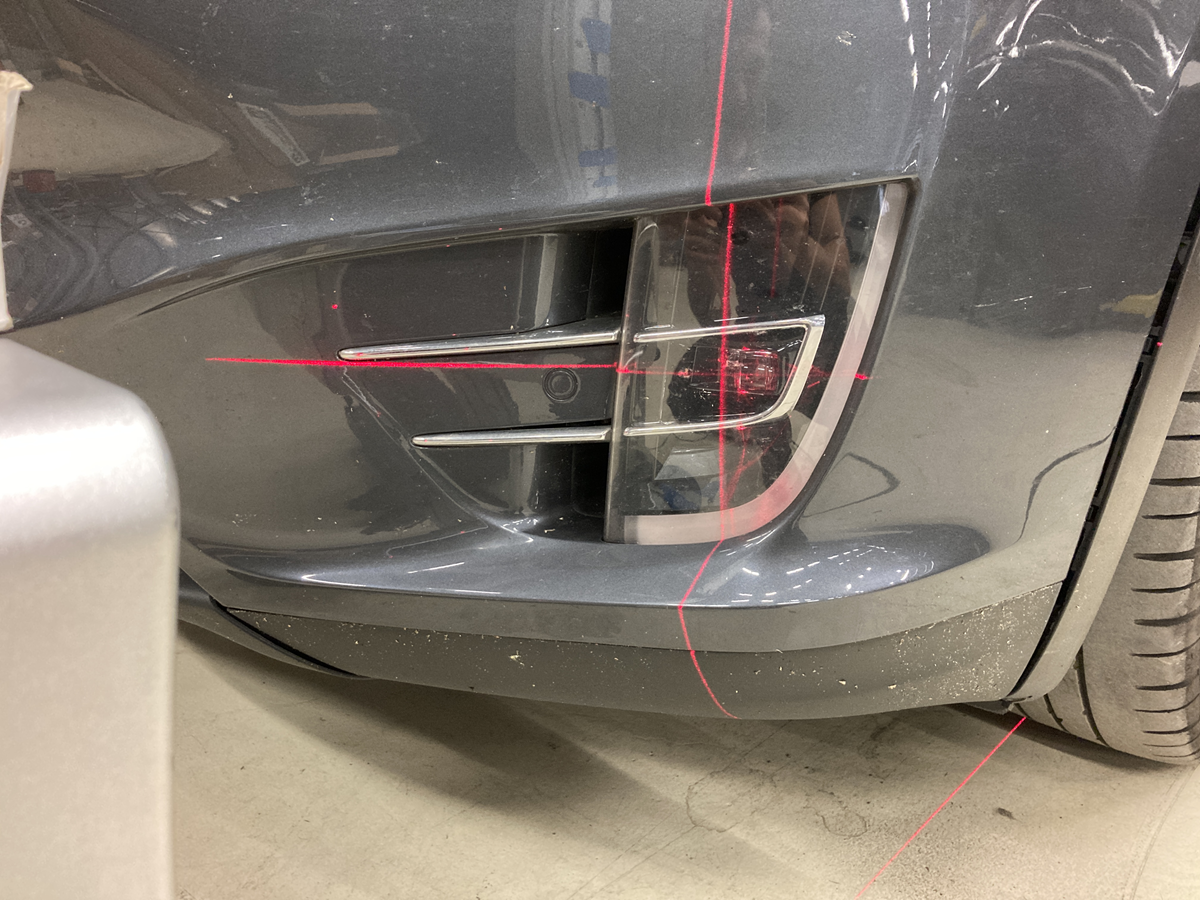

  18. Adjust the headlight tester on the column to put the headlight tester laser guide crosshair over the brightest spot on the LH fog light.

    Model X shown, Model S similar

  19. Turn off the laser guide.

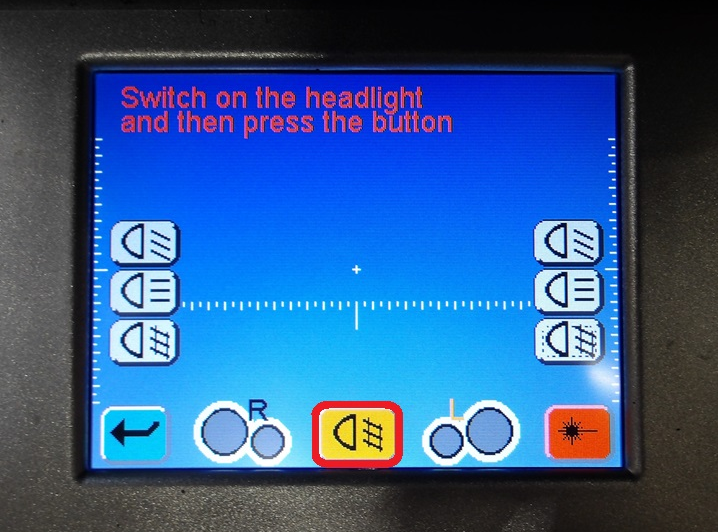

  20. To begin the fog light test, select the LH fog light icon on the headlight tester tool touchscreen, and then select the fog light button at the bottom of the screen.

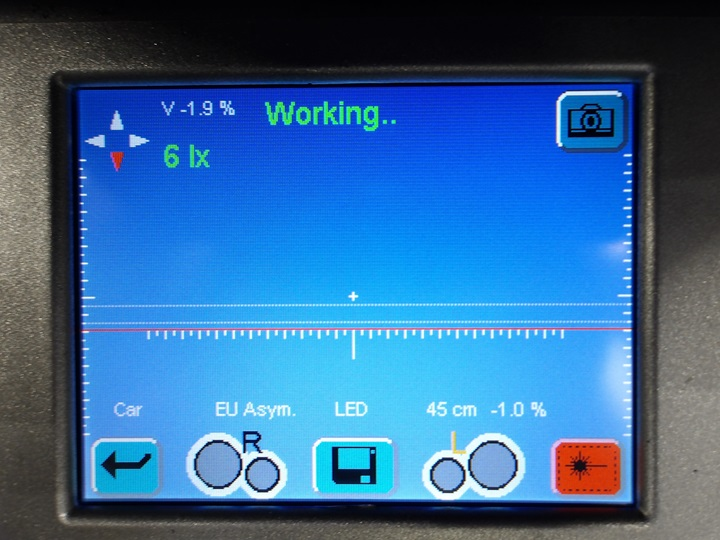

  21. Insert an 8 mm socket wrench or Philips PH2 socket bit (as necessary) in the hole in the lower valance below the LH fog light, and then adjust the fog light vertically to specification.

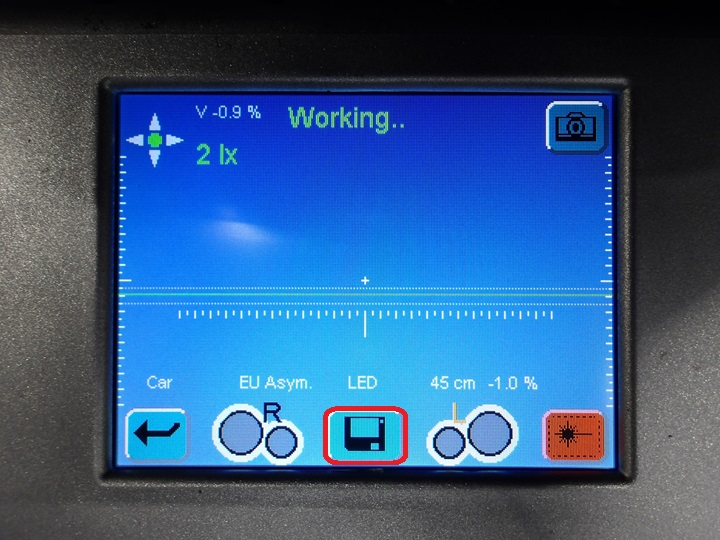

  22. On the headlight tester tool, select Save to record the results.
  23. Roll the headlight tester tool to the RH fog light and repeat steps 17 to 22 for the RH fog light.
  24. Select the Save icon again to view the test results.
