Harness - Fascia - Front (Remove and Replace)

Code de correction 17101002 FRT 0.60 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps à taux fixe (FRT) connexe représentent tout le travail à accomplir pour cette procédure, y compris les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
  • 2026-08-14: Publication d'une nouvelle procédure.

Retrait

  1. Ouvrez la porte avant côté gauche.
  2. Ouvrez le capot.
    Remarque
    Via Controls > Front Trunk (Commandes > Coffre avant)
  3. Retirez le tablier arrière qui se trouve sous le capot
    Remarque
    8x attaches.
  4. Retirez le tablier qui se trouve du côté droit sous le capot.
    Remarque
    Neuf (9) attaches
  5. Retirez le tablier qui se trouve du côté gauche sous le capot.
    Remarque
    9x attaches. (*Suivez cette étape pour les procédures Model S Refresh)
  6. Libérez les tubes de vidange primaire et secondaire de l'ensemble du conduit d’admission de l’habitacle
    Remarque
    2x tuyaux
  7. Libérez l'ensemble du conduit d’admission de l’habitacle du panneau d'auvent
    Remarque
    3x attaches à poussoir
  8. Retirez l’ensemble du conduit d’admission de l’habitacle
    Remarque
    2x attaches, une de chaque côté
  9. Retirez la conduite de sortie du filtre HEPA
    Remarque
    Soulevez, Tirez vers l’avant du véhicule, Puis tournez dans le sens horaire
  10. Mise hors tension du véhicule via l'interface utilisateur.
    Remarque
    Via Controls (Commandes) > Safety (Sécurité)> Power Off (Éteindre)
  11. Débranchez la borne négative de la batterie 12 V et la boucle de premier intervenant
    Remarque
    1x écrou, 10 mm, 5 Nm, 1x connecteur. Attendez au moins 2 minutes avant de déconnecter les modules ou les composants HT
  12. Retirez le tablier arrière qui se trouve sous le capot
    Remarque
    8x attaches.
  13. Retirez la moquette de l'espace de rangement sous le capot
    Remarque
    2x connecteurs, Dégagez le bord de la moquette sous le joint de l'unité de rangement sous le capot, Débranchez les connecteurs de l'éclairage et de l'interrupteur d'ouverture
  14. Libérez l’unité de rangement sous le capot
    Remarque
    2x boulons, 10 mm, 7 Nm, 2x attaches-poussoirs
  15. Retirez l’unité de rangement sous le capot
    Remarque
    1x passe-fil, Soulevez l'unité de rangement sous le capot pour accéder au passe-fil et poussez le passe-fil à travers l'unité de rangement sous le capot
  16. Débranchez le faisceau du carénage avant
    Remarque
    2x connecteurs, débranchez les deux connecteurs et retirez-les du support
  17. Détachez l’attache de bord qui fixe le faisceau du carénage au volet actif droit
    Remarque
    1x pince de rebord
  18. Retirez les boulons fixant le support de carénage au support
    Remarque
    4x boulons, 10 mm, 4 Nm
  19. Retirez la vis fixant le carénage avant au support d’aile de gauche
    Remarque
    1x vis, T25, 1,5 Nm
  20. Retirez la vis fixant le carénage avant au support d’aile de droite
    Remarque
    1x vis, T25, 1,5 Nm
  21. Retirez les vis et les attaches qui fixent le carénage au bouclier aérodynamique avant
    Remarque
    2x boulons, 10 mm, 4 Nm, 6x attaches-poussoirs
  22. Libérez le carénage des supports d’aile et tirez vers l’avant pour le retirer du véhicule
    Remarque
    Placez le carénage sur une surface protégée, l’assistance est recommandée
  23. Débranchez les connecteurs du capteur de stationnement
    Remarque
    6x connecteurs, languette de verrouillage de déverrouillage
  24. Débranchez le connecteur de la grille d’aération active de gauche
    Remarque
    1x connecteur. Libérez la languette de verrouillage
  25. Débranchez le connecteur du phare de virage avant gauche
    Remarque
    1x connecteur
  26. Débranchez le connecteur de la grille d’aération active de droite
    Remarque
    1x connecteur. Libérez la languette de verrouillage
  27. Débranchez le connecteur du phare de virage avant droit
    Remarque
    1x connecteur
  28. Débranchez le connecteur du capteur de qualité de l’air
    Remarque
    1x connecteur
  29. Débranchez le connecteur du capteur de température ambiante
    Remarque
    1x connecteur

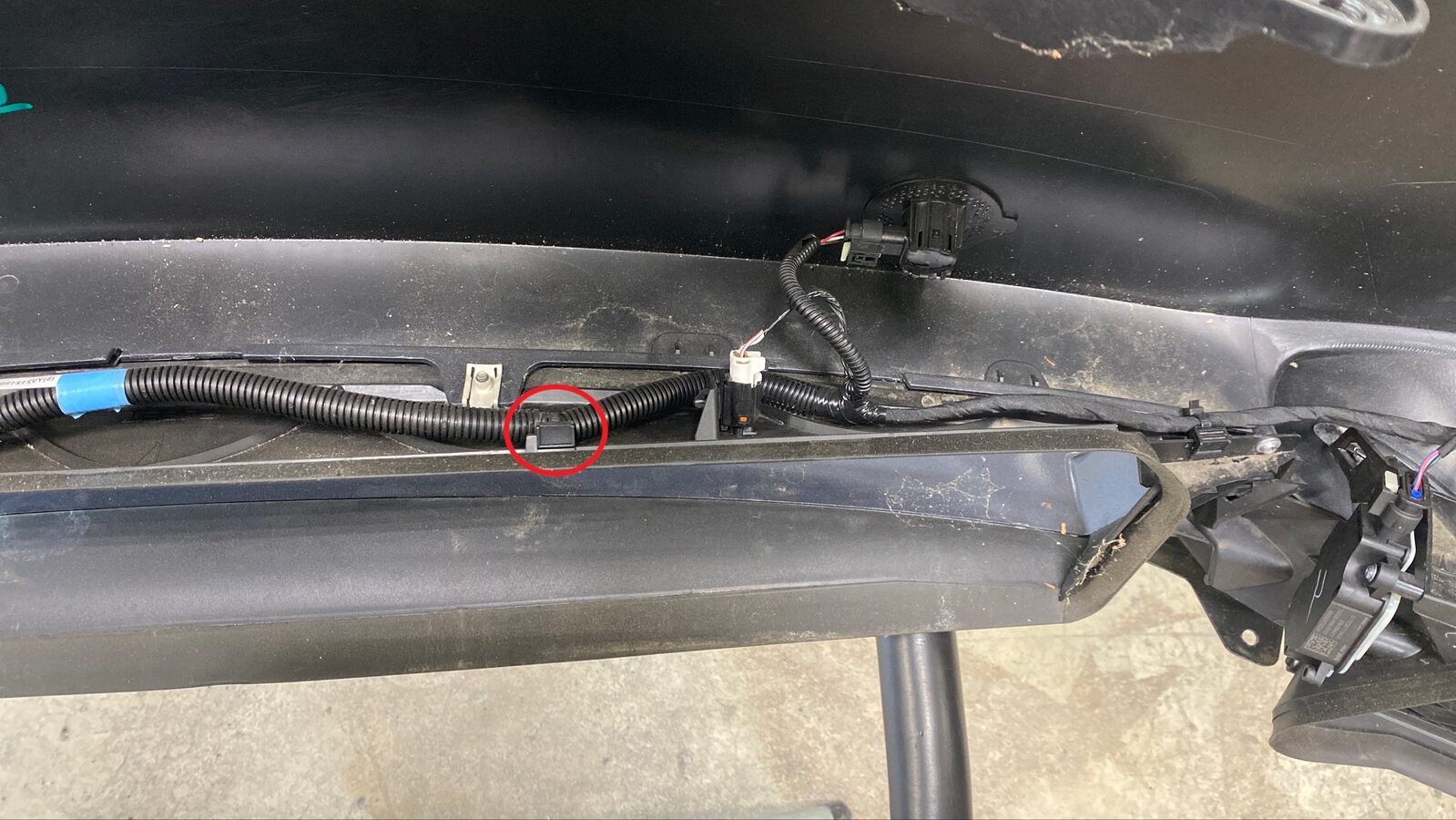

  30. Libérez les attaches qui fixent le faisceau et retirez-le de l'ensemble de carénage avant
    Remarque
    16x attache

Installation

  1. Positionnez et fixez les attaches qui fixent le faisceau à l'ensemble de carénage avant
    Remarque
    16x attache
  2. Branchez le connecteur du capteur de température ambiante
    Remarque
    1x connecteur
  3. Branchez le connecteur du capteur de qualité de l’air
  4. Branchez le connecteur de la grille d’aération active de droite
    Remarque
    1x connecteur. Fixez la languette de verrouillage.
  5. Branchez le connecteur du phare de virage avant droit
    Remarque
    1x connecteur
  6. Branchez le connecteur de la grille d’aération active de gauche
    Remarque
    1x connecteur. Fixez la languette de verrouillage.
  7. Branchez le connecteur du phare de virage avant gauche
    Remarque
    1x connecteur
  8. Branchez les connecteurs du capteur Valeo USS
    Remarque
    6x connecteurs, Serrez les languettes de verrouillage
  9. Placez le carénage avant sur le véhicule et engagez le carénage aux supports d’aile
    Remarque
    L'aide d'un assistant est recommandée, Acheminez le faisceau de carénage lors de l’installation, Alignez les languettes de guidage sur le bouclier aérodynamique, puis fixez-les aux supports d’aile
  10. Fixez l'attache du faisceau de carénage au volet actif droit
    Remarque
    1x pince de rebord
  11. Branchez le faisceau du carénage avant
    Remarque
    2x connecteurs, installez les deux connecteurs et fixez-les au support
  12. Installez les vis et les attaches qui fixent le carénage au bouclier aérodynamique avant
    Remarque
    2x boulons, 10 mm, 4 Nm, 6x attaches-poussoirs
  13. Installez la vis fixant le carénage au support d’aile de gauche
    Remarque
    1x vis, T25, 1,5 Nm
  14. Installez la vis fixant le carénage au support d’aile de droite
    Remarque
    1x vis, T25, 1,5 Nm
  15. Posez les boulons fixant les côtés droit et gauche du carénage au support
    Remarque
    4x boulons, 10 mm, 4 Nm
  16. Positionnez l’unité de rangement sous le capot
    Remarque
    1x passe-fil, Soulevez l'unité de rangement sous le capot pour accéder au passe-fil et passez le passe-fil du faisceau à travers l'unité de rangement sous le capot
  17. Posez les boulons et les attaches qui fixent l'unité de rangement sous le capot.
    Remarque
    2x boulons, 10 mm, 7 Nm, 2x attaches-poussoirs
  18. Posez la moquette de l'unité de rangement sous le capot et rebranchez les connecteurs de l'éclairage et du commutateur de libération.
    Remarque
    Deux (2) connecteurs. Fixez les bords du tapis sous le joint de l'unité de rangement sous le capot.
  19. Installez le tablier avant sous le capot.
    Remarque
    Sept (7) attaches
  20. Branchez la boucle de premier répondant et la borne négative de la batterie 12 V
    Remarque
    1x connecteur, 1x écrou, 10 mm, 5 Nm. Connectez la boucle de premier intervenant en premier
  21. Installez la conduite de sortie du filtre HEPA.
    Remarque
    Commencez par connecter la petite extrémité près du pare-feu, puis faites glisser la grande extrémité dans l'ensemble de filtre HEPA
  22. Installez l’ensemble du conduit d’admission de l’habitacle
    Remarque
    2x languettes. Une de chaque côté
  23. Fixez l'ensemble du conduit d’admission de l’habitacle au panneau d'auvent
    Remarque
    3x attaches à poussoir
  24. Fixez les tubes de vidange primaire et secondaire à l'ensemble du conduit d’admission de l’habitacle
    Remarque
    2x tuyaux
  25. Installez le tablier du côté gauche sous le capot.
    Remarque
    Neuf (9) attaches
  26. Installez le tablier du côté droit sous le capot.
    Remarque
    Neuf (9) attaches
  27. Installez le tablier arrière sous le capot.
    Remarque
    8x attaches.
  28. Fermez le capot.
    Remarque
    Appuyez fermement sur les surfaces surlignées en vert (voir l'image). La pression exercée ailleurs sur le capot peut causer des dommages.
  29. Connectez l'ordinateur portable au véhicule à l'aide d'une connexion Ethernet via Toolbox 3
    Remarque
    1x connecteur, 2x attaches. Sur les modèles récents, on accède au connecteur sous le microcontrôleur, après avoir retiré le petit compartiment. Sur les anciens modèles, on accède au port à gauche du panneau de commande, après avoir retiré le capuchon d'extrémité. Ouvrez le site Web Toolbox 3 et connectez-vous au véhicule : https://toolbox.teslamotors.com. Sélectionnez l’icône d’état de la connexion en haut à droite, puis « Connexion locale » (l’icône devient verte lorsque le véhicule est connecté). La connexion locale activera le mode service Plus sur l’écran.
  30. Ouvrez le panneau « Fonctionnement de l’obturateur de grille »
    Remarque
    Panneaux > Thermique > Fonctionnement de l’obturateur de grille
  31. Exécutez le test « Fonctionnement de l’obturateur de grille » pour vérifier le fonctionnement de la grille, une fois le test terminé, cliquez sur le bouton « Terminer » pour conclure le test
    Remarque
    Dans le panneau Toolbox « Fonctionnement de l’obturateur de grille », sélectionnez « Réétalonnage des obturateurs de grille d’aération » et appuyez sur le « bouton de lecture », Le test devrait durer environ une minute
  32. Déconnectez l’ordinateur portable du véhicule
  33. Réinstallez le petit compartiment du tableau de bord
    Remarque
    2x attaches, Assurez-vous d'acheminer correctement les fils de communication Ethernet et CAN avant l'installation
  34. Fermez la porte avant côté gauche.
