Câble coaxial – clignotant latéral – avant – gauche (remplacement)

Code de correction 17403012

Procédure

  1. Placez le véhicule sur un pont élévateur à 2 colonnes, mais ne le levez pas tout de suite.
  2. Bloquez les roues arrière avec des cales et placez le véhicule en mode Remorquage.
  3. Retirez le tablier arrière (voir la procédure).
  4. Retirez les tabliers gauche et droit (voir la procédure).
  5. Retirez le conduit d’admission du filtre HEPA (voir la procédure).
  6. Retirez le conduit de sortie du filtre HEPA (voir la procédure).
  7. Retirez le tapis de rangement sous le capot (voir la procédure).
  8. Retirez les bras d'essuie-glace (voir la procédure).
  9. Retirez l'écran d’auvent (voir la procédure).
  10. Retirez les renforts de la tour d’amortisseur gauche et droit (voir la procédure).
  11. Retirer le moteur des essuie-glaces (voir la procédure).
  12. Retirez la boîte à gants (voir la procédure).
  13. Retirez la rallonge de fermeture droite de la console centrale (voir la procédure).
  14. Retirez le panneau de l’espace pour les jambes du passager (voir la procédure).
  15. Retirez la garniture de panneau du seuil droit (voir la procédure).
  16. Débranchez l’alimentation 12 V. (voir la procédure).
  17. Appliquez du ruban sur l'aile gauche autour du clignotant latéral.
  18. Repérez le câble coaxial du clignotant gauche dans le faisceau donneur.
    Informational PurposesAn informational icon, calling your attention
    Remarque

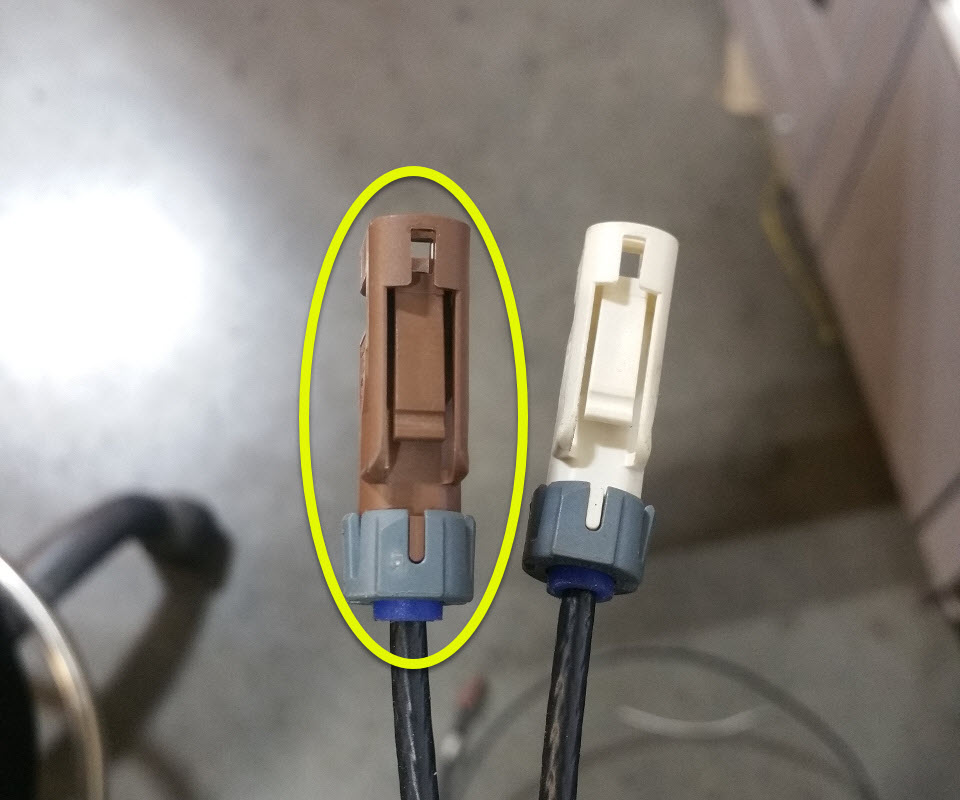

    Le câble coaxial du clignotant gauche est doté d’un seul connecteur brun à une extrémité et occupe la cavité 2 du connecteur brun double à l'autre extrémité.

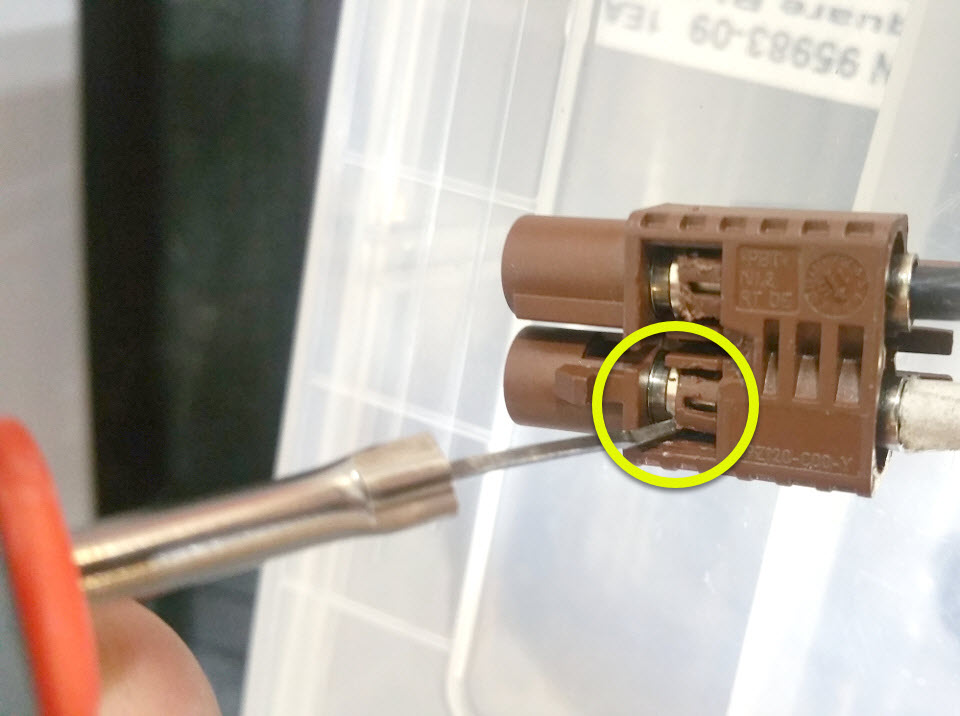

  19. Utilisez la trousse d'essai de résistance des bornes pour soulever et retirer soigneusement l'insert de verrouillage mauve du connecteur double.
  20. Utilisez la trousse d'essai de résistance des bornes pour soulever délicatement la languette de verrouillage de la cavité 2 sur le connecteur double, et en même temps, tirez sur le câble coaxial du clignotant gauche pour le retirer du connecteur double.

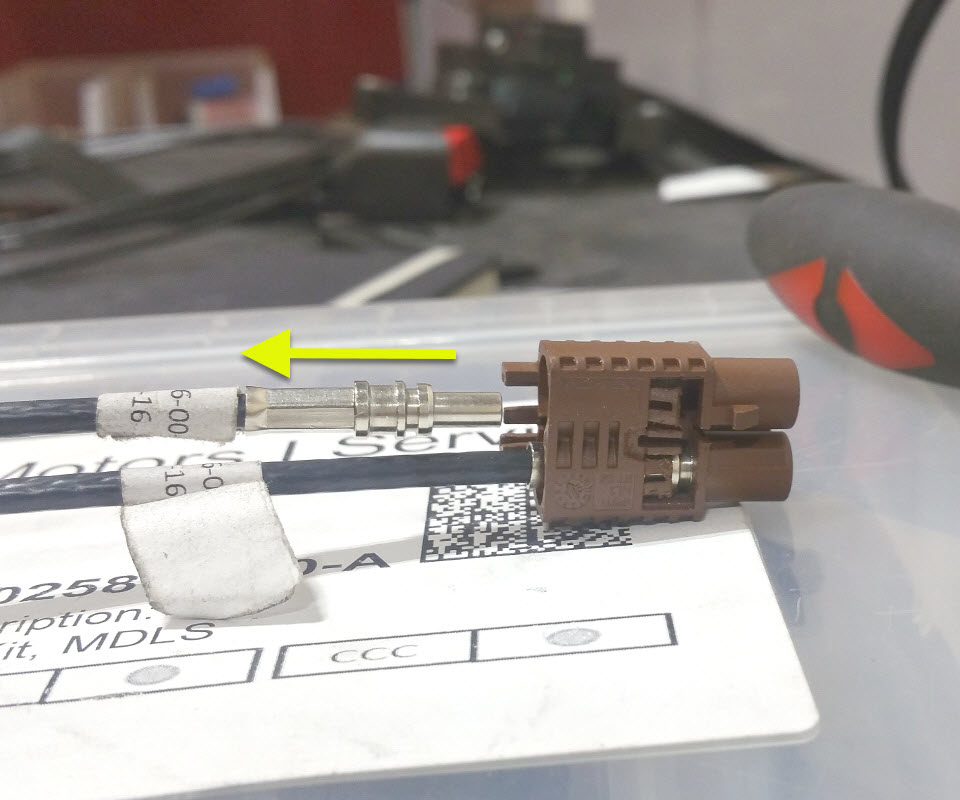

  21. Enveloppez la longueur du câble coaxial du clignotant gauche avec du ruban antiabrasion.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    N'enveloppez pas le connecteur brun ou le connecteur nu avec du ruban.
  22. Retirez les écrous (x3) qui fixent le faisceau électrique de la carrosserie à la cloison, puis éloignez le pare-poussière du faisceau pour exposer les fils.
  23. Retirez le ruban qui fixe le pare-poussière au faisceau électrique.
  24. Insérez l'extrémité du connecteur nu du câble coaxial du clignotant gauche dans l'extrémité étroite du pare-poussière.
  25. Tirez soigneusement environ 1,5 pi de câble à travers le pare-poussière et faites-le passer à travers l'ouverture dans la cloison.
  26. Repliez le tapis du passager vers l'arrière pour accéder au faisceau électrique de la carrosserie.
  27. Repérez le connecteur X846 sur le montant A inférieur.
  28. Assurez-vous qu'il y a assez de jeu dans le câble coaxial du clignotant gauche pour atteindre le connecteur X846.
  29. Fixez le câble coaxial du clignotant gauche au faisceau électrique de la carrosserie avec deux serre-câbles.
  30. Retirez la longueur excédentaire des serre-câbles.
  31. Appuyez sur la languette pour libérer le connecteur X846 du faisceau électrique de la carrosserie.
  32. Appuyez sur les languettes pour séparer le connecteur X846.
  33. Utilisez la trousse d'essai de résistance des bornes pour soulever et retirer soigneusement l'insert de verrouillage mauve du côté mâle du connecteur X846.
  34. Utilisez la trousse d'essai de résistance des bornes pour soulever délicatement la languette de verrouillage de la cavité 2 sur le connecteur X846M, et en même temps, tirez sur l’ancien câble coaxial pour le retirer du connecteur.
  35. Insérez le câble coaxial du clignotant gauche dans la cavité 2 du connecteur X846M, puis installez l’insert de verrouillage mauve dans le connecteur.
  36. Reconnectez les moitiés mâle et femelle du connecteur X846, puis fixez le connecteur X846 au faisceau électrique de la carrosserie.
  37. Enveloppez le connecteur nu de l’ancien câble coaxial avec du ruban adhésif.
  38. Fixez le câble coaxial au faisceau électrique de la carrosserie avec un serre-câble.
  39. Retirez la longueur excédentaire des serre-câbles.
  40. Dépliez le tapis du passager vers l’avant.
  41. Installez la garniture de panneau du seuil droit (voir la procédure).
  42. Installez le panneau de l’espace pour les jambes du passager (voir la procédure).
  43. Installez la rallonge de fermeture droite de la console centrale (voir la procédure).
  44. Installez la boîte à gants (voir la procédure).
  45. Appliquez du ruban pour fixer l’extrémité étroite du pare-poussière au faisceau électrique de coffre avant, puis installez le pare-poussière dans la cloison.
  46. Installez les écrous (x3) qui fixent le faisceau électrique de la carrosserie à la cloison (couple de 5 Nm).
  47. Levez le véhicule et enlevez la roue avant gauche (voir la procédure).

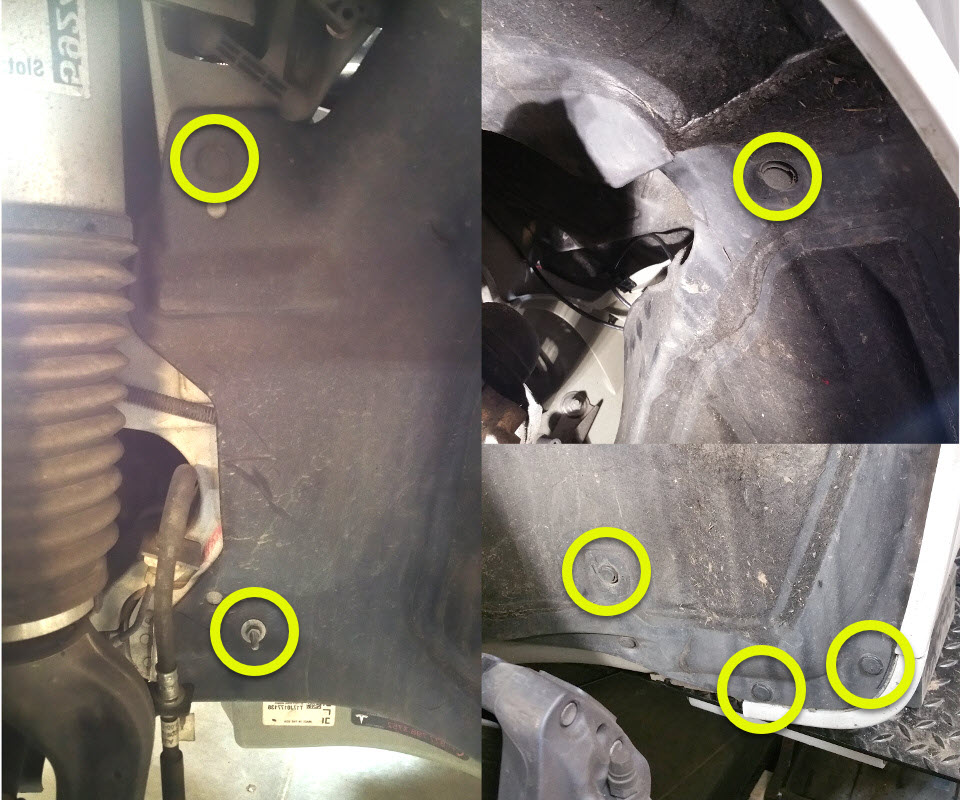

  48. Retirez les attaches-poussoirs (x5) et l’écrou qui fixent la moitié arrière de la garniture de passage de roue à la carrosserie.

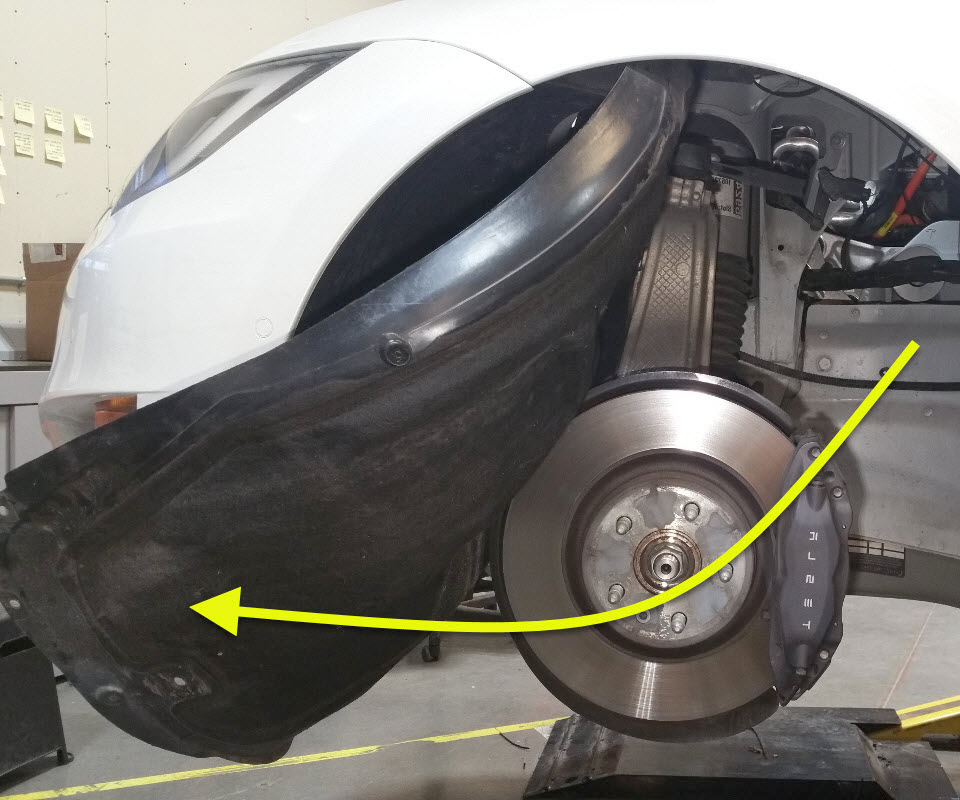

  49. Repliez la garniture vers l'avant, puis placez-la entre le disque de frein et le carénage.

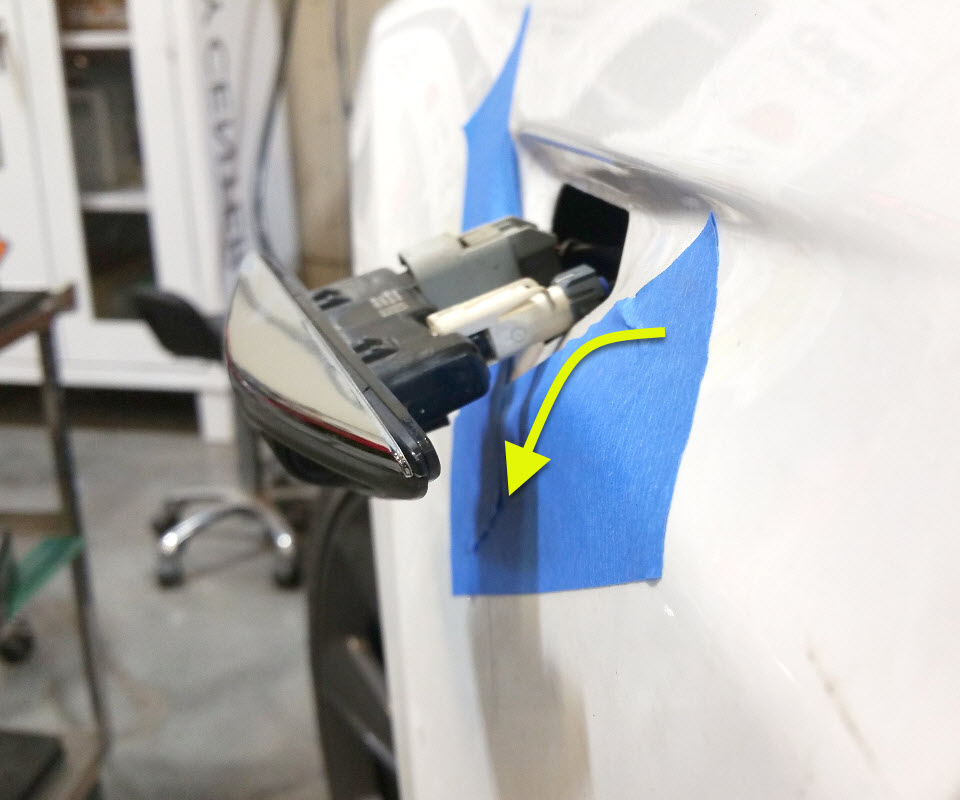

  50. Libérez les languettes sur le clignotant gauche et poussez le clignotant hors de la carrosserie.

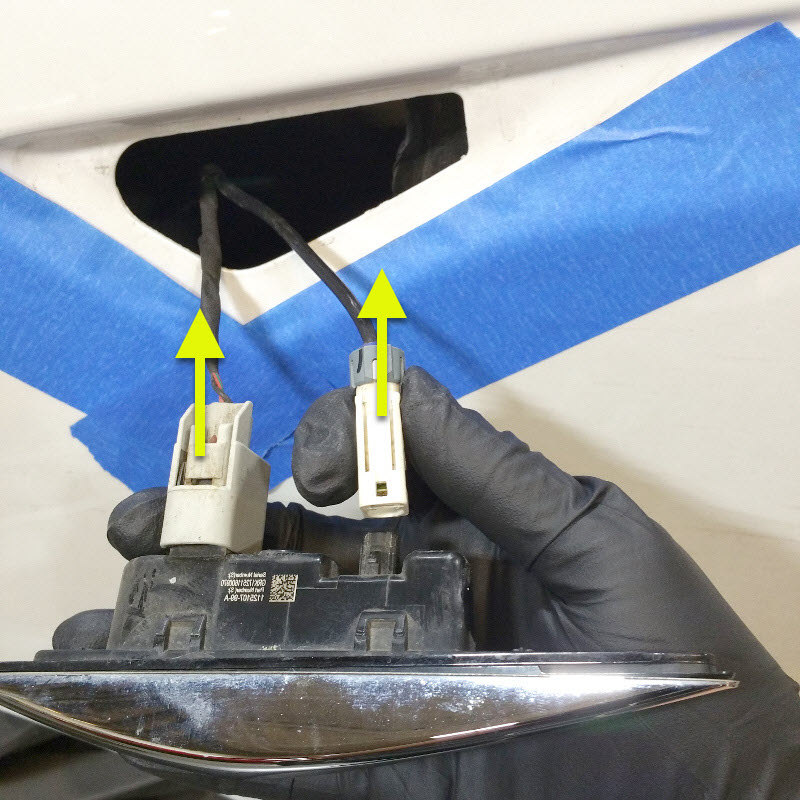

  51. Débranchez le faisceau électrique du clignotant des connecteurs du clignotant gauche, puis retirez l'ensemble de clignotant du véhicule.

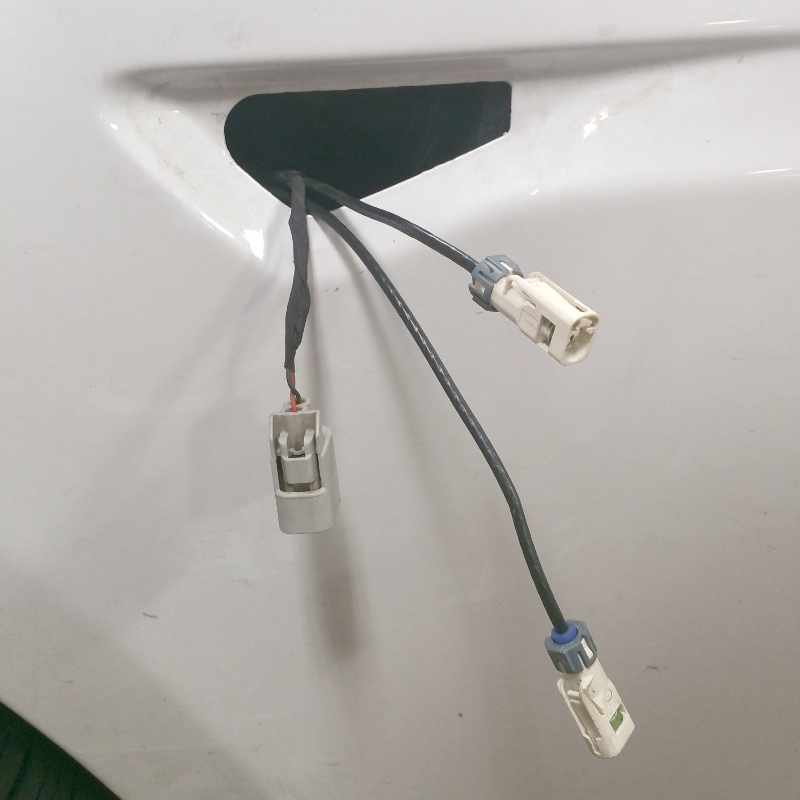

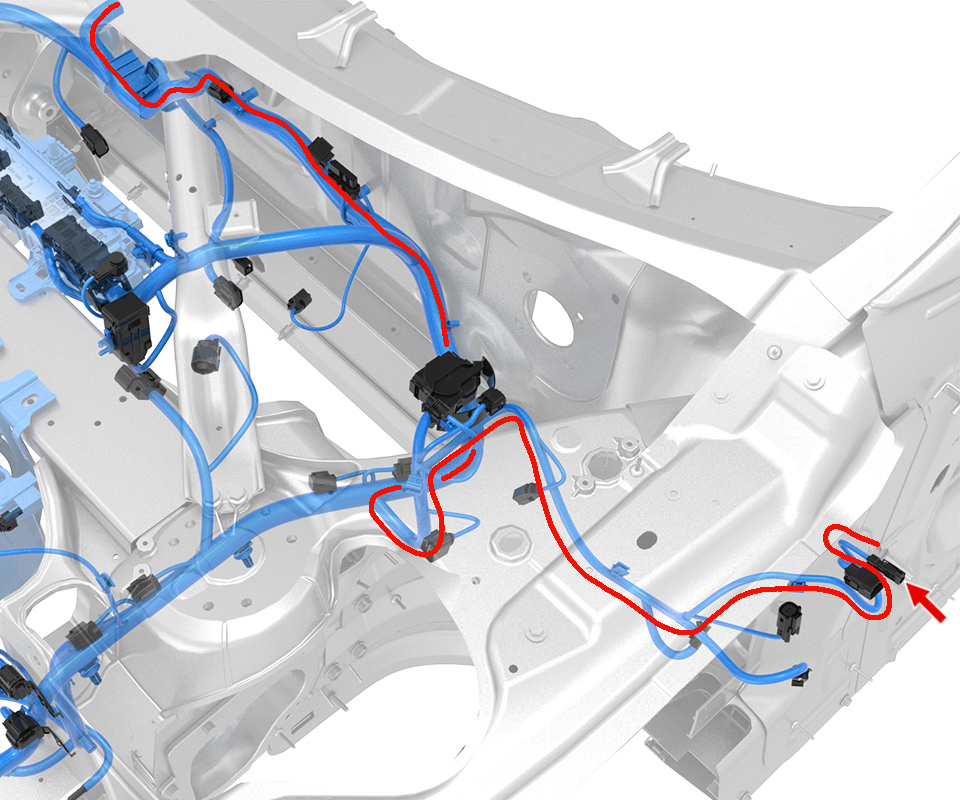

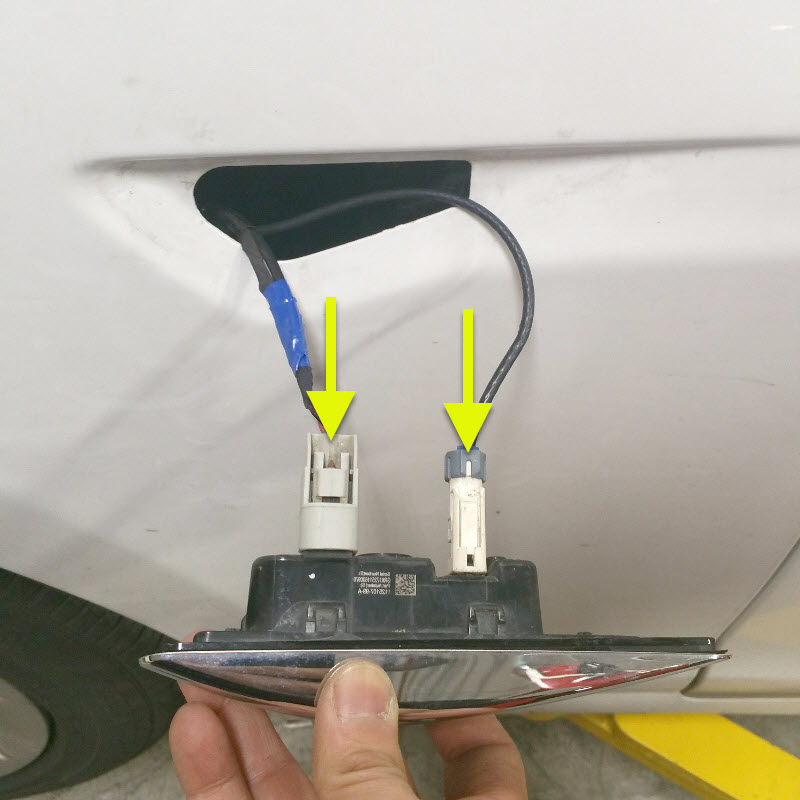

  52. Acheminez le câble coaxial du clignotant gauche le long du faisceau électrique du coffre avant, le long de l'ancien câble coaxial, et sortez-le par le trou du clignotant gauche dans l'aile gauche.
  53. Utilisez des serre-câbles ou du ruban pour fixer le câble coaxial du clignotant gauche au faisceau électrique du coffre avant et à l'ancien câble coaxial à tous les 150 mm à 200 mm de la longueur du câble.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Au besoin, utilisez des attaches de bord, des serre-câbles et du ruban pour éviter que le câble coaxial du clignotant gauche entre en contact avec des surfaces abrasives ou des bords tranchants.
  54. Retirez la longueur excédentaire des serre-câbles.

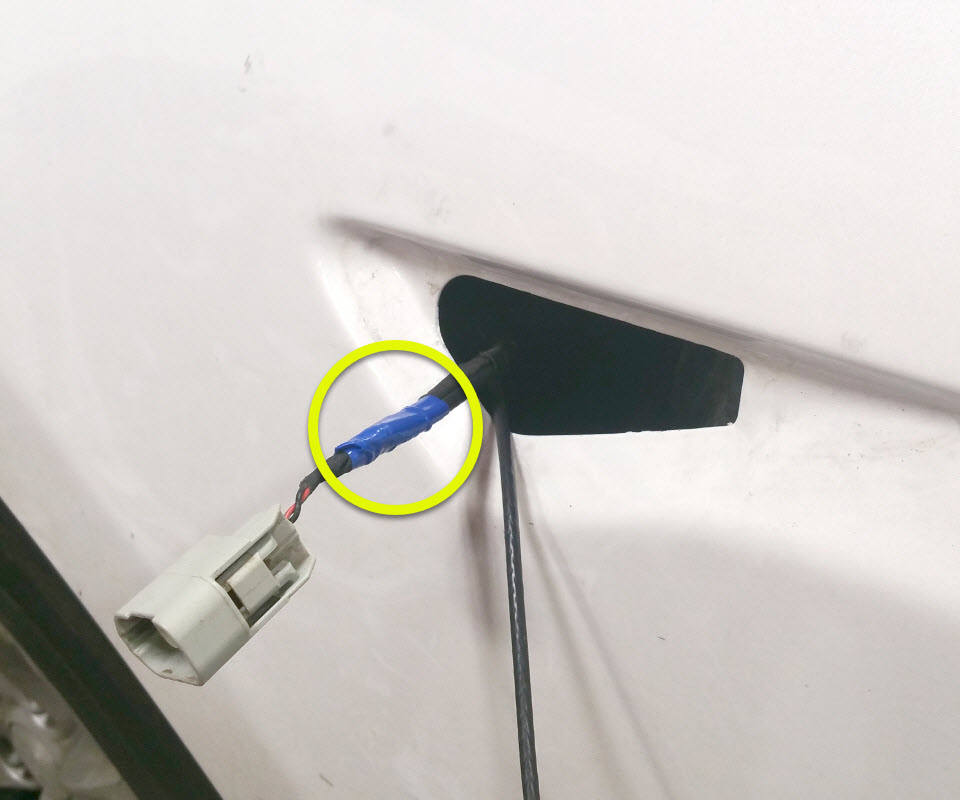

  55. Retirez le connecteur de l’ancien câble coaxial et fixez l’ancien câble coaxial au faisceau électrique du clignotant gauche avec du ruban.
  56. Branchez le connecteur du clignotant gauche et le connecteur du câble coaxial du clignotant gauche au nouvel ensemble de clignotant.
  57. Installez le nouveau clignotant dans l’aile gauche.
  58. Dépliez la garniture de passage de roue dans sa position de montage, puis installez les attaches-poussoirs (x5) et l'écrou qui fixent la garniture à la carrosserie (couple de 6 Nm).
  59. Posez la roue avant gauche et retirez le véhicule du pont élévateur (voir la procédure).
  60. Bloquez les roues arrière avec des cales.
  61. Installez le moteur d'essuie-glace (voir la procédure).
  62. Retirez les renforts des tours d’amortisseur des côtés gauche et droit (voir la procédure).
  63. Installez l'écran d’auvent (voir la procédure).
  64. Installez les bras d'essuie-glace (voir la procédure).
  65. Branchez l'alimentation 12 V et mettez le véhicule en mode P (stationnement). (voir la procédure).
  66. Installez le conduit de sortie du filtre HEPA (voir la procédure).
  67. Installez le conduit d’admission du filtre HEPA (voir la procédure).
  68. Installez le tapis de rangement sous le capot (voir la procédure).
  69. Installez les tabliers gauche et droit (voir la procédure).
  70. Installez le tablier arrière (voir la procédure).
  71. Branchez un ordinateur portable doté du logiciel Toolbox 3 au véhicule. Voir Toolbox 3 (Connecter et déconnecter).
  72. Unlock the vehicle gateway. See Déverrouillage de passerelle.
  73. Dans Toolbox 3, cliquez sur Dashboards (Tableaux de bord) > Service Tools (Outils d’entretien) > DAS Clear Calibration (Effacer l'étalonnage du système d'aide à la conduite) > Clear Calibration Repeaters (Effacer l'étalonnage des clignotants).
  74. Dans Toolbox 3, cliquez sur Dashboards (Tableaux de bord) > Service Tools (Outils d’entretien) > View DAS Images (Afficher les images du système d'aide à la conduite) > Pre-Calibration (Étalonnage préalable), puis suivez les instructions à l'écran pour saisir l'image.
  75. Vérifiez que toutes les caméras fonctionnent correctement.
