Panneau - garniture de porte - avant - gauche (retirez et remplacez)

Code de correction 15130202

  • 2025-05-07: Mise à jour de toutes les étapes selon la dernière validation disponible.

Retrait

  1. Ouvrez la porte avant côté gauche.
  2. Abaissez la glace avant gauche.

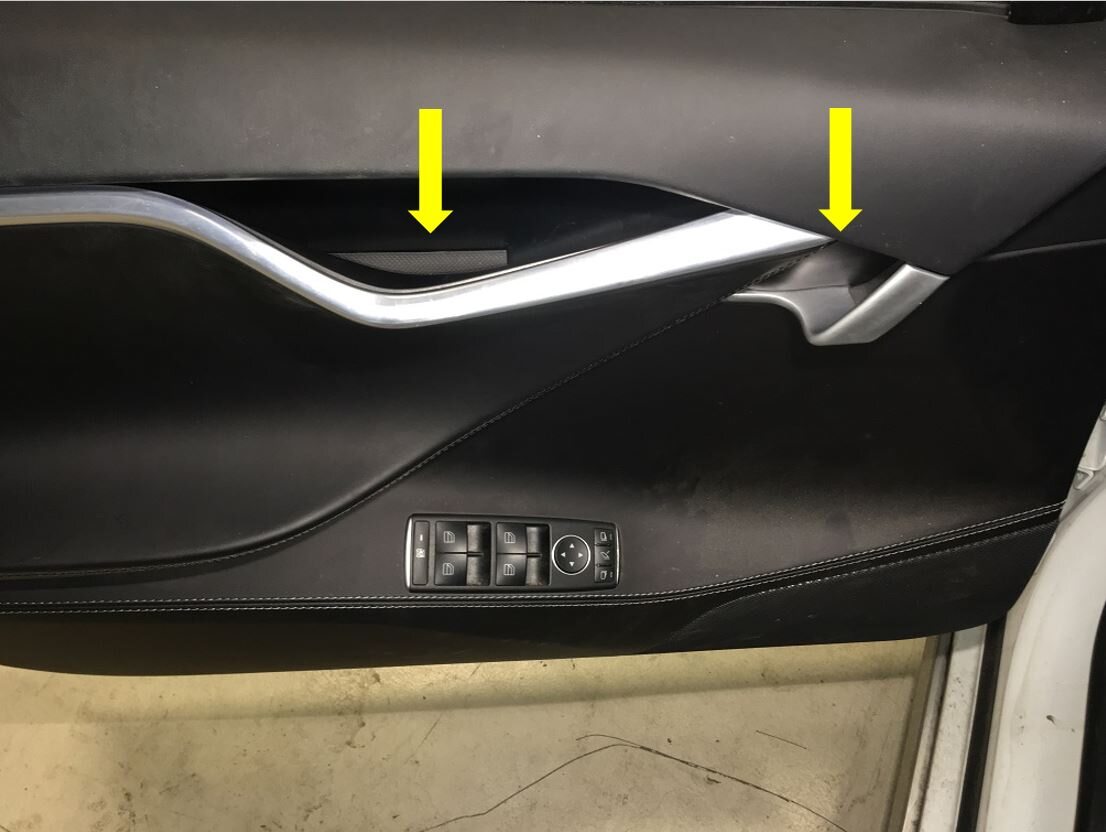

  3. Retirez l’insertion de poignée de la porte avant gauche et l’insertion de la ventouse de la garniture de porte.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x insertions de garniture

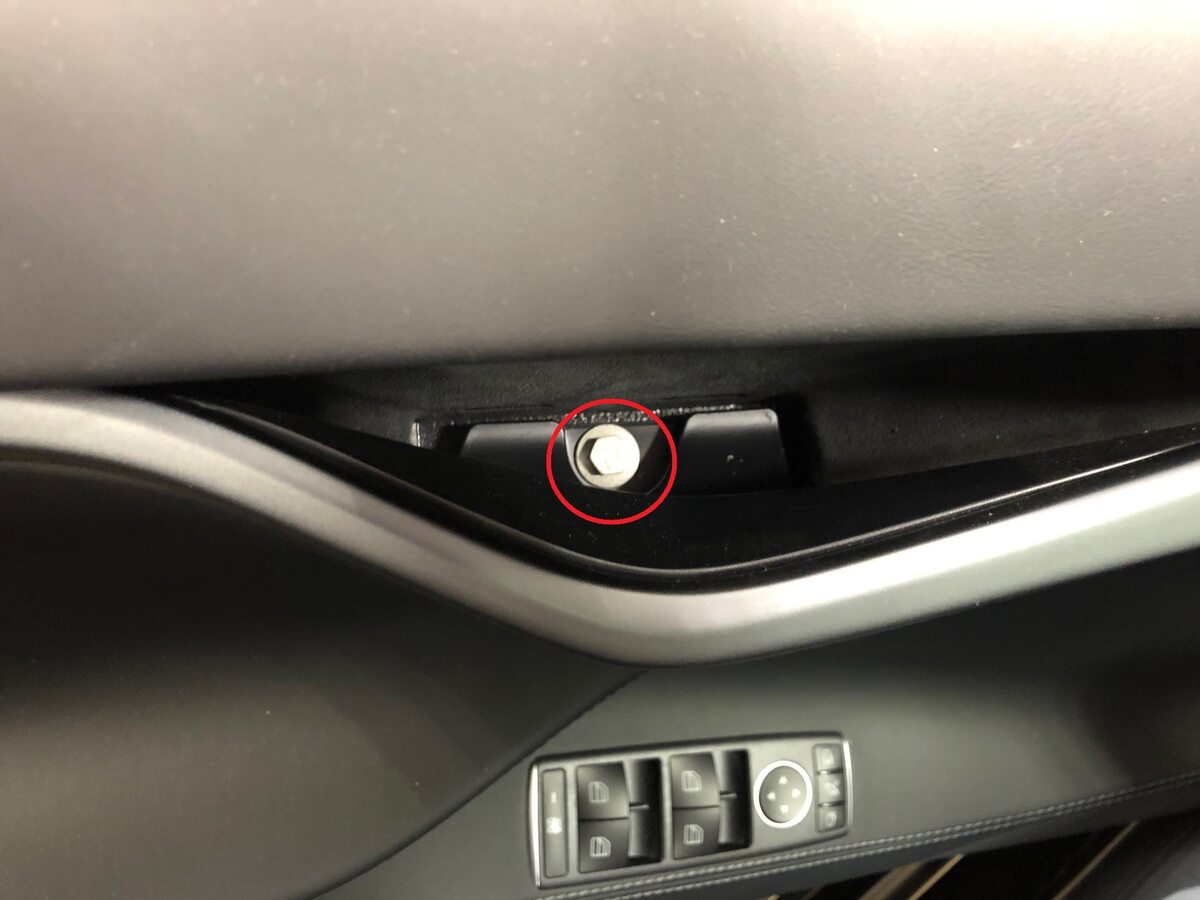

  4. Retirez le boulon qui fixe le panneau de porte avant gauche à la porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x boulon, 10mm, 6 Nm

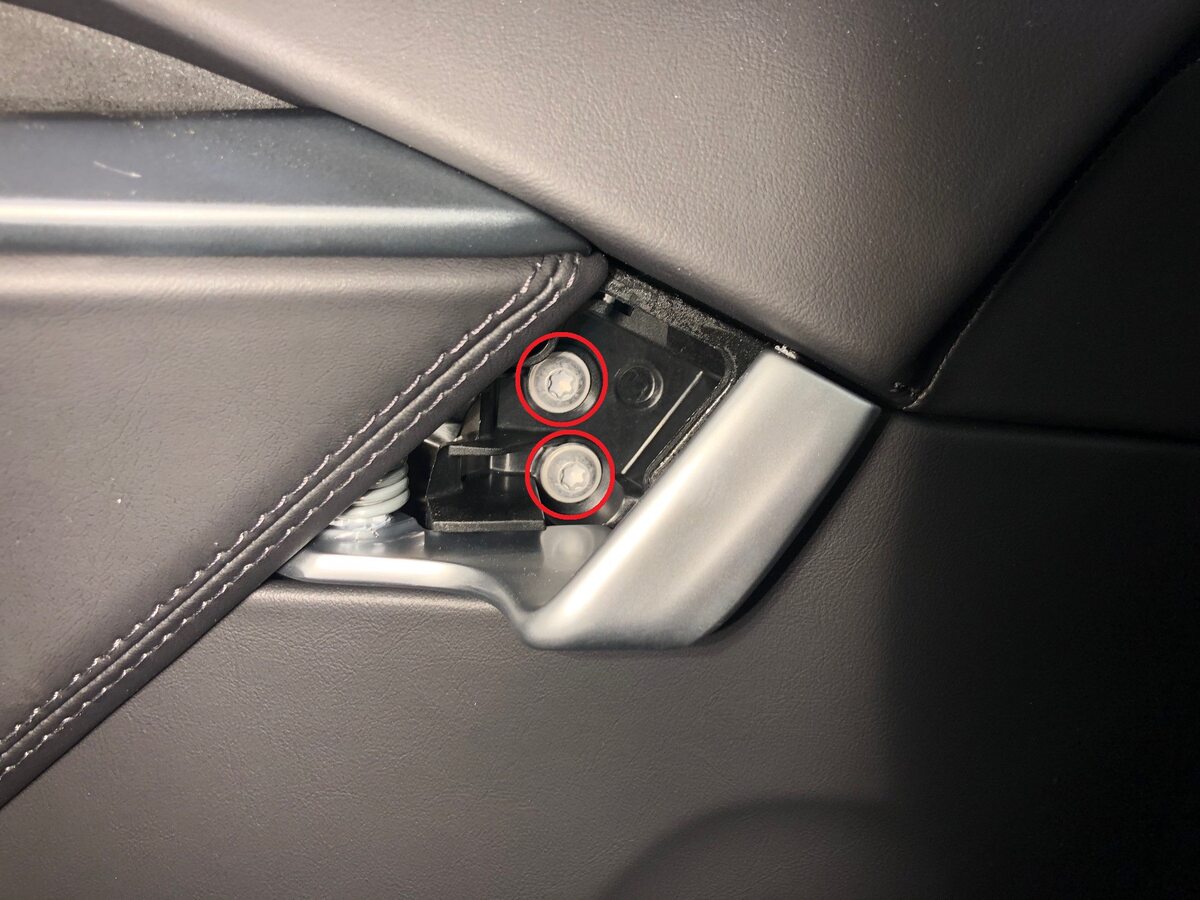

  5. Retirez les vis qui fixent le panneau de porte avant gauche à la porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x vis, T30, 3 Nm

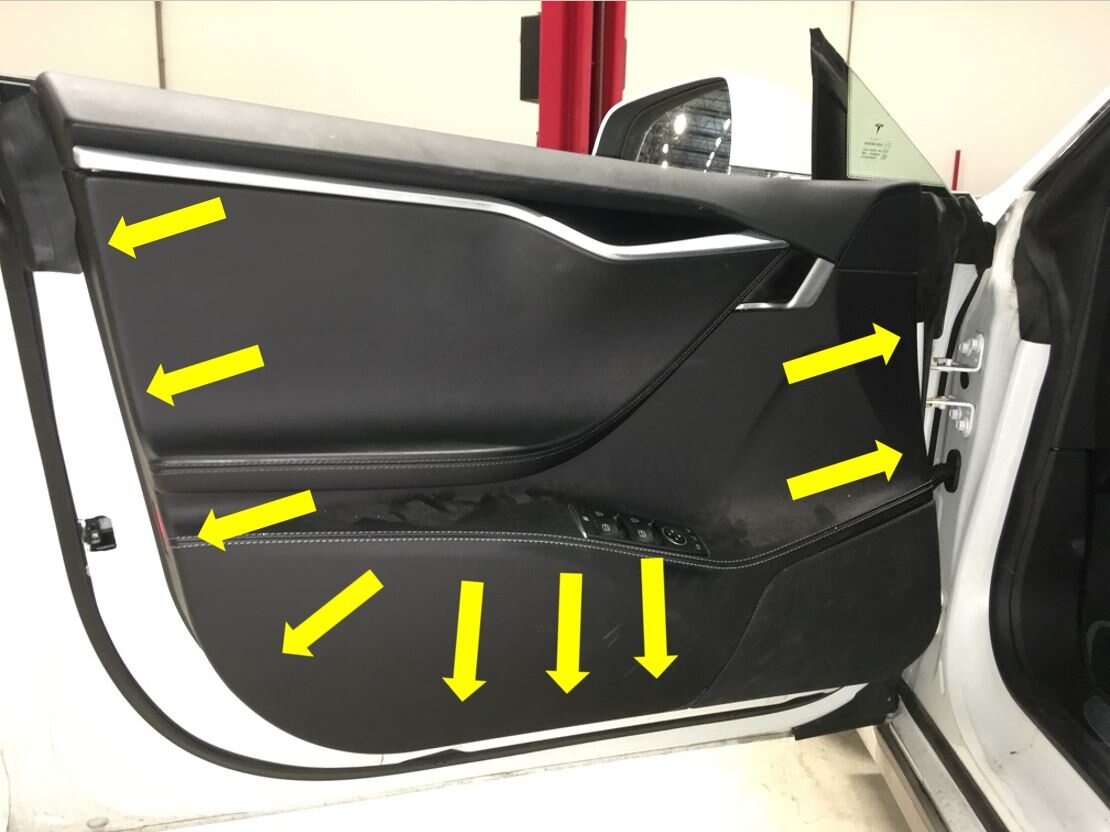

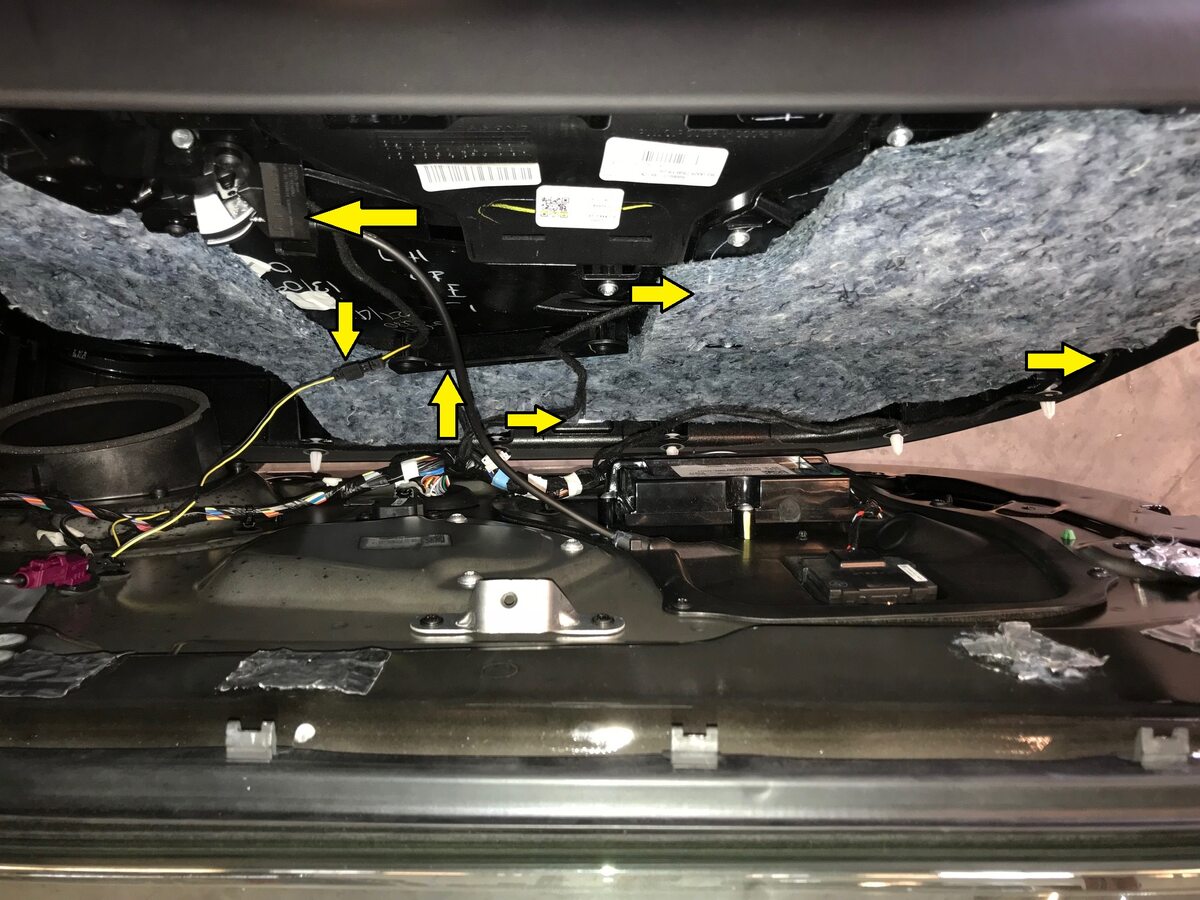

  6. Retirez le panneau de la porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque

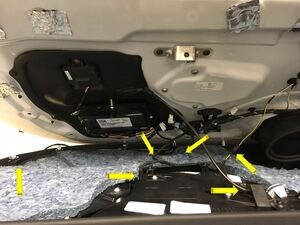

    1x câble de poignée, 5x connecteurs, 9x attaches. Ouvrez doucement le panneau de porte avant gauche pour faciliter l'accès, puis retirez les connecteurs et libérez le câble avant de mettre le panneau de porte de côté. Si le panneau de porte est doté d'une sangle de retenue, soutenez-le
  7. Retirez les attaches d'origine qui fixent le panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    9x attaches. Jetez après le retrait

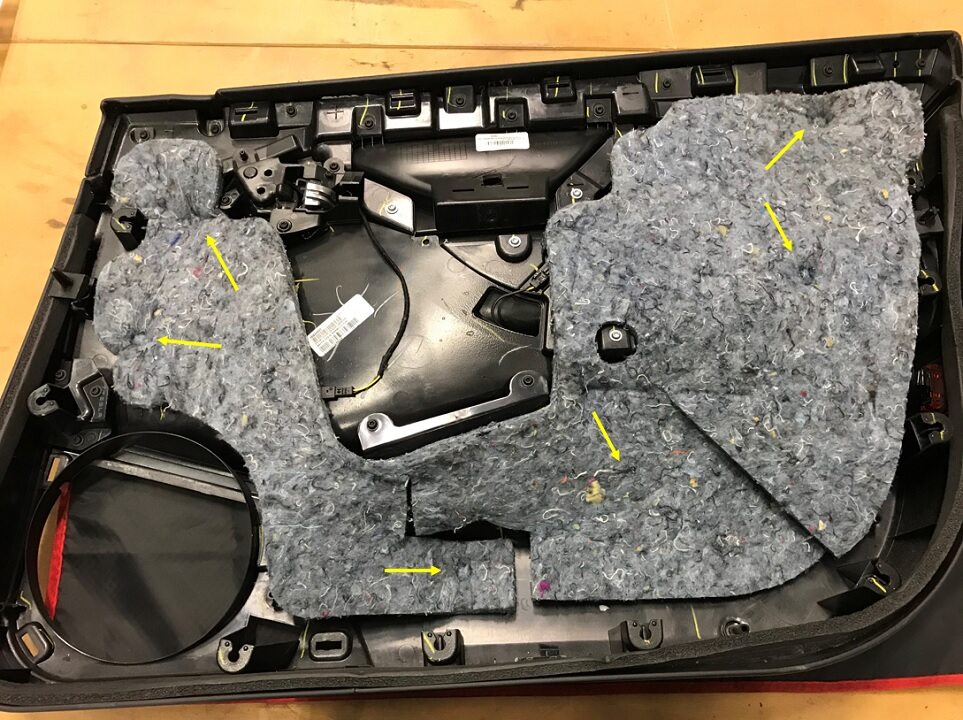

  8. Retirez le revêtement isolant acoustique du panneau de porte avant gauche

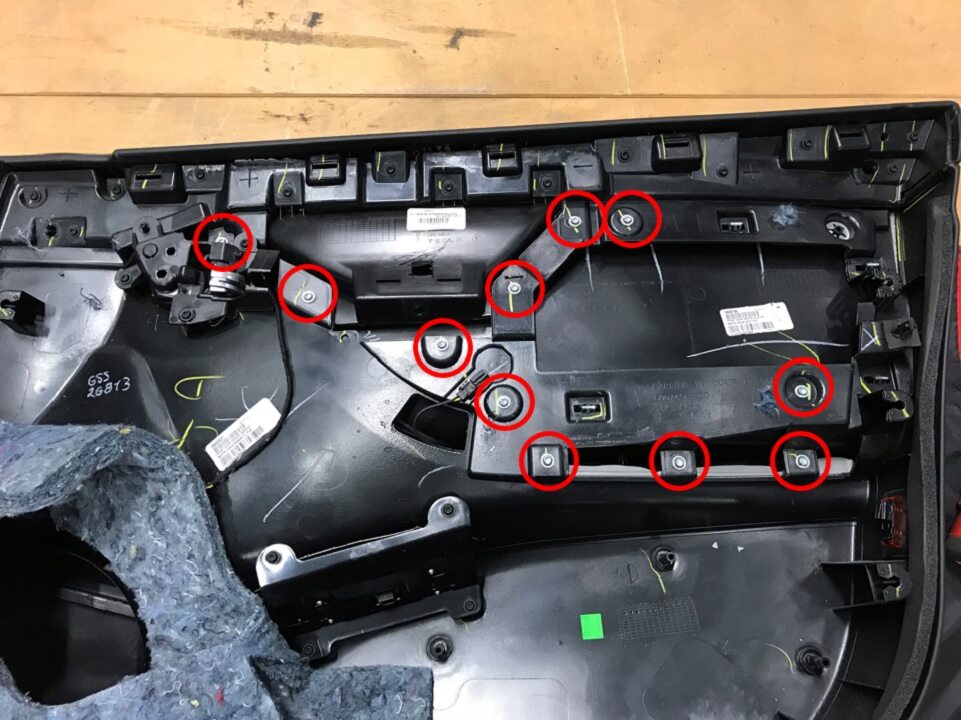

  9. Retirez les vis qui fixent le coussin de garniture de porte avant gauche à l'ensemble de panneau de porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    11x vis, T25, 2,8 Nm

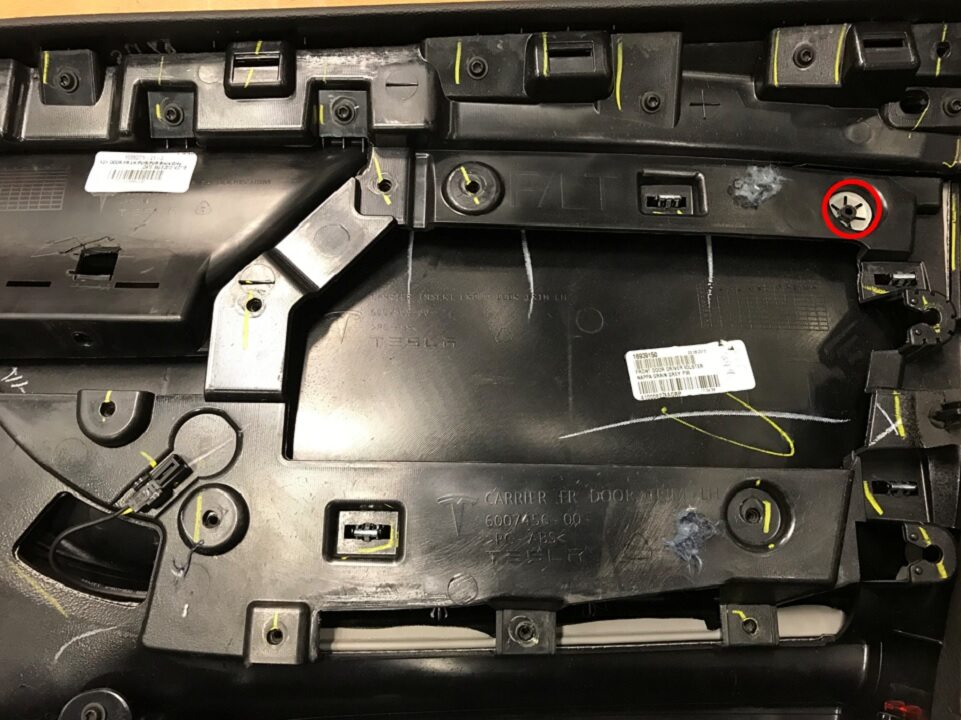

  10. Retirez l'écrou de verrouillage qui fixe le coussin de garniture de porte avant gauche à l'ensemble de panneau de porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x écrou de verrouillage

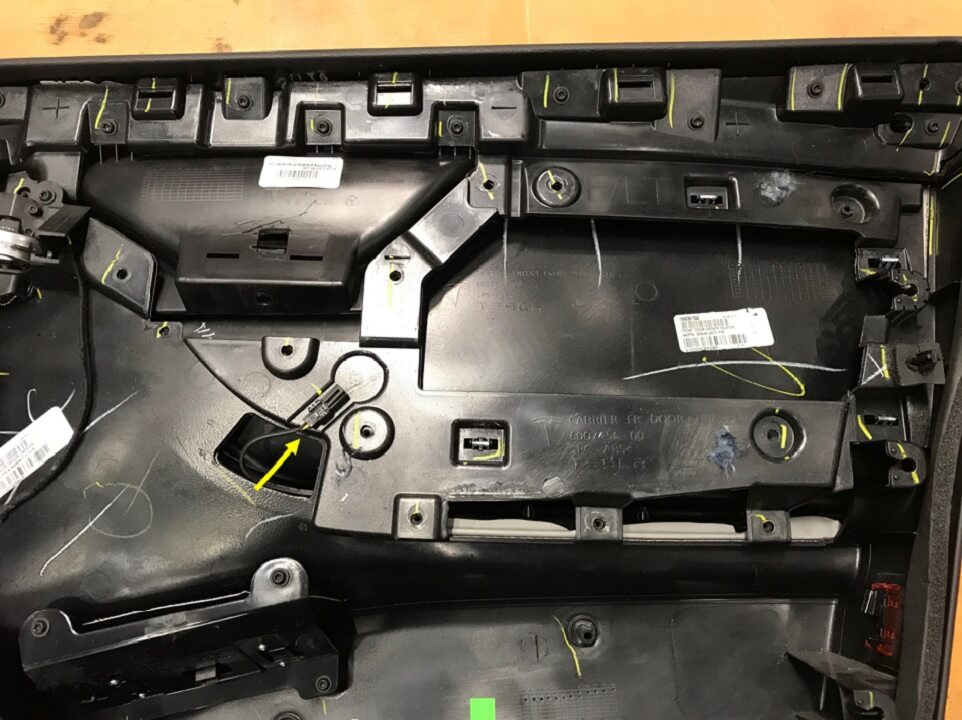

  11. Libérez le connecteur d'éclairage d'ambiance de l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur

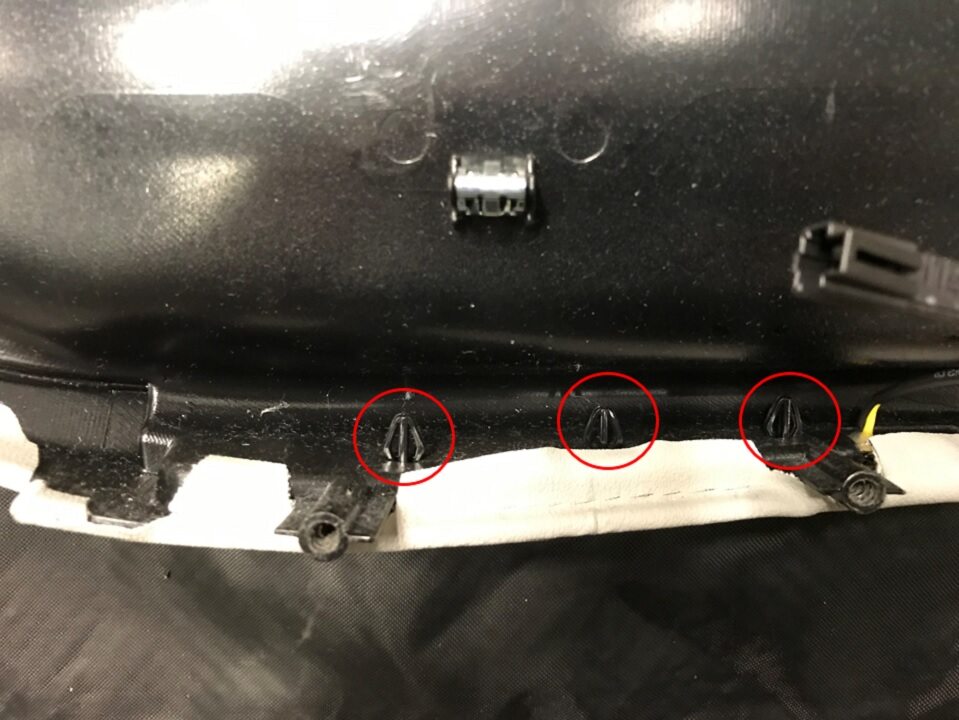

  12. Retirez le coussin de garniture de porte de l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x attache

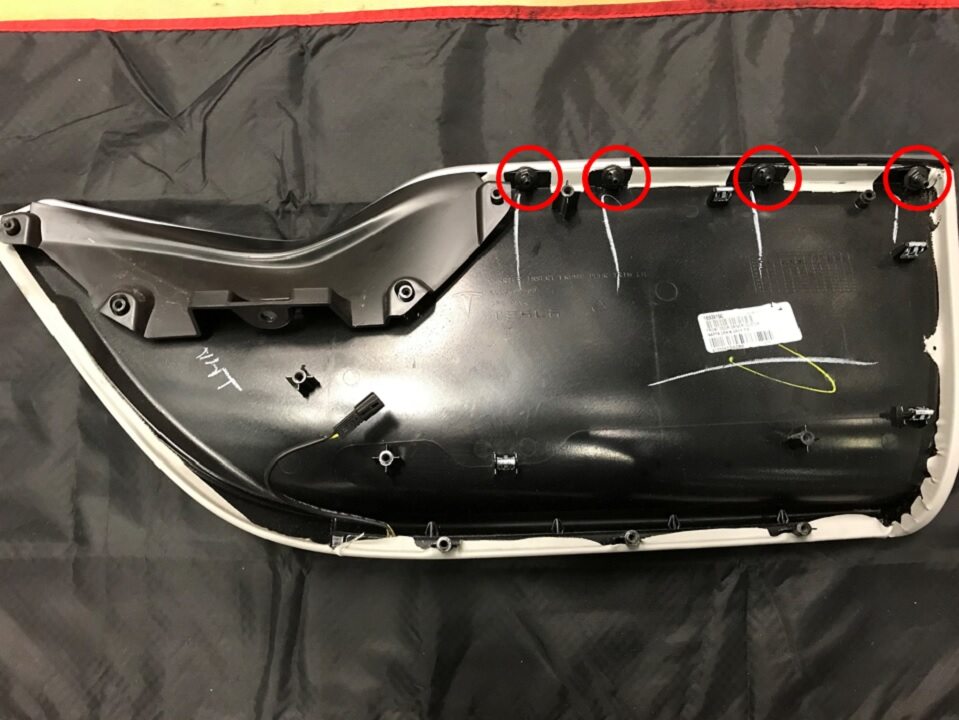

  13. Retirez les écrous de verrouillage qui fixent la garniture décorative avec ventouse intérieure au coussin de garniture de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x écrous de verrouillage, 10 mm, 0,6 Nm
  14. Retirez la garniture décorative avec ventouse intérieure du coussin de garniture de porte avant gauche

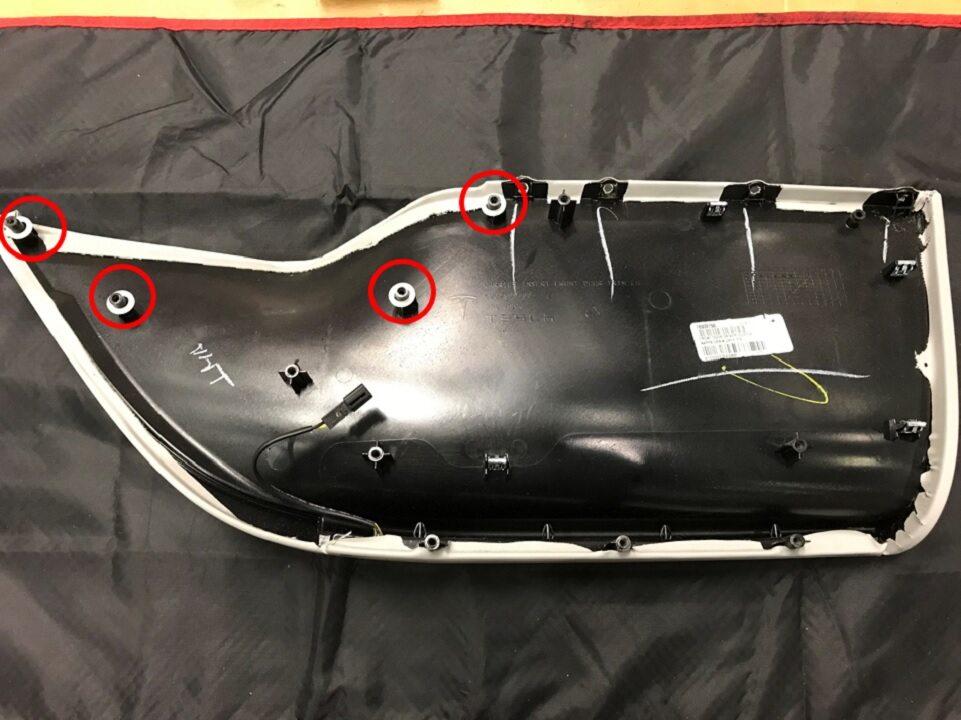

  15. Retirez les rondelles en nylon du coussin de garniture de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x rondelles en nylon

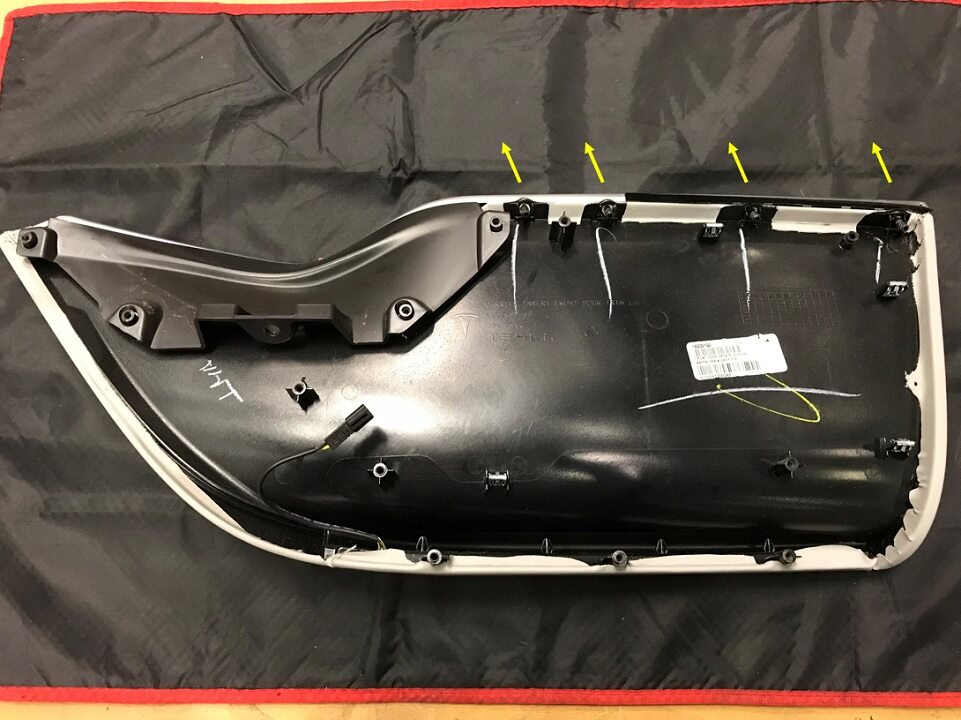

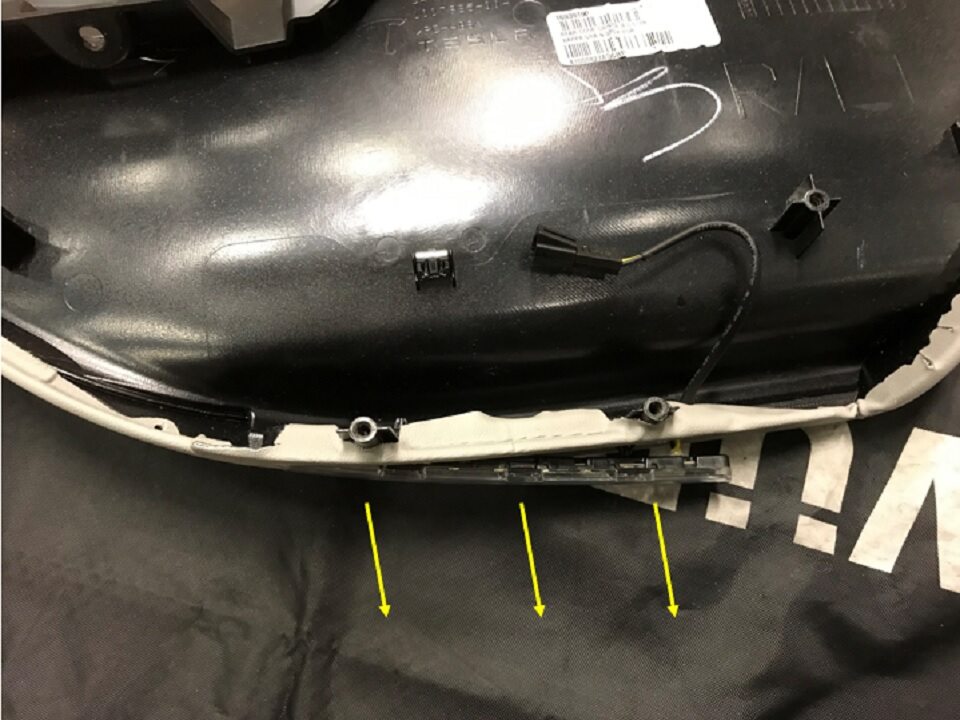

  16. Retirez la bande d'éclairage d'ambiance, le cas échéant
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x attache

Installation

  1. Transférez les rondelles en nylon sur le nouveau coussin de garniture de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x rondelles en nylon

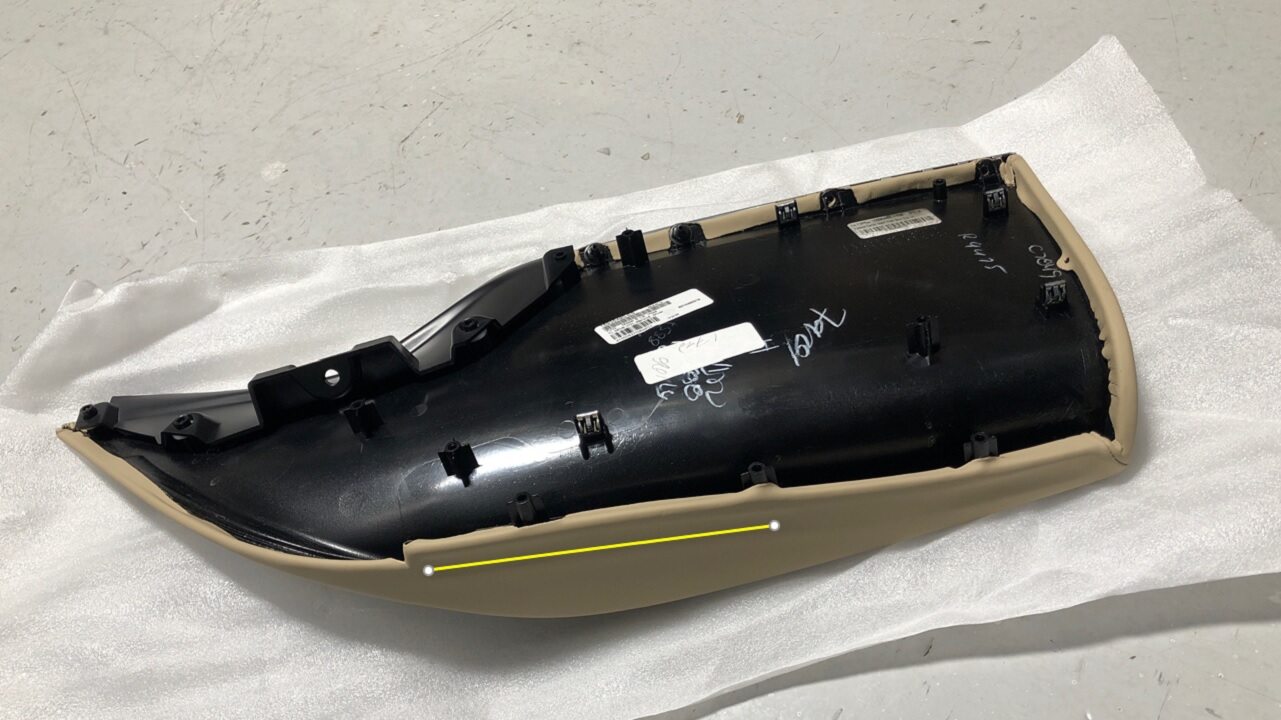

  2. Découpez une fente pour la bande d'éclairage d'ambiance dans le nouveau coussin de garniture
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous de couper au milieu, et non près des bords; cela contribuera à assurer un recouvrement uniforme.

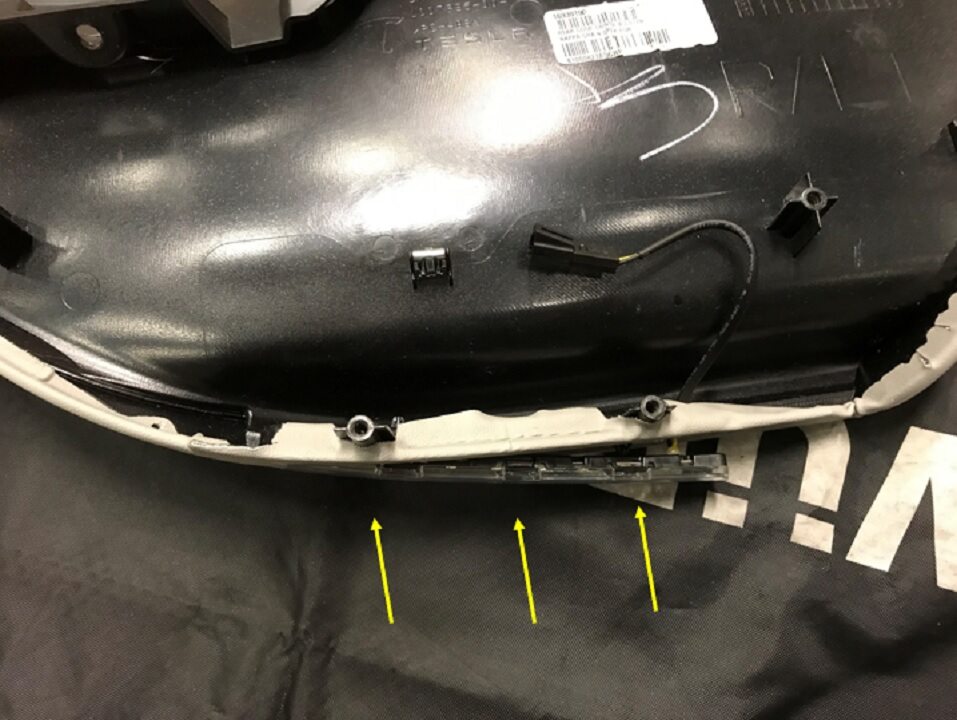

  3. Installez la bande d'éclairage d'ambiance
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Passez le connecteur à travers la fente
  4. Installez la garniture décorative avec ventouse intérieure sur le coussin de garniture de porte avant gauche
  5. Installez les écrous de verrouillage qui fixent la garniture décorative avec ventouse intérieure au coussin de garniture de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x écrous de verrouillage, 10 mm, couple?
  6. Installez le coussin de garniture de porte sur l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x attache
  7. Installez le connecteur d'éclairage d'ambiance du coussin de porte sur l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur
  8. Installez un écrou de verrouillage pour fixer le coussin de garniture de porte à l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x écrou de verrouillage
  9. Installez des vis qui fixent le coussin de garniture de porte à l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    11x vis, T25, 2,8 Nm
  10. Installez le revêtement isolant acoustique sur l'ensemble de panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez de la colle chaude sur les zones où l'isolant acoustique était fixé
  11. Écartez doucement les attaches supérieures de la porte à l'aide d'un tournevis pour assurer une force de maintien suffisante sur le panneau de la porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    5x attaches

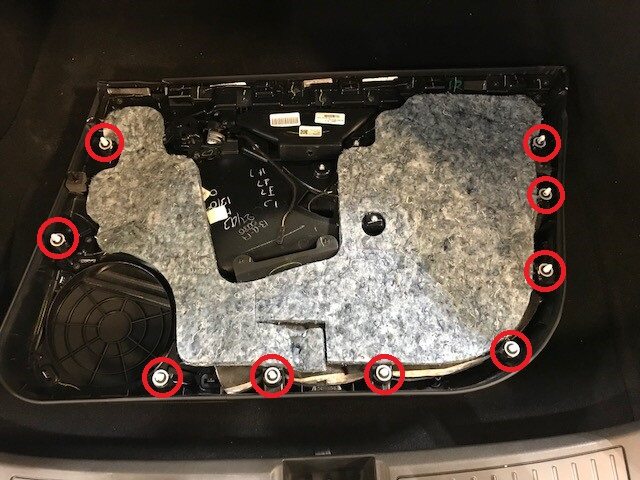

  12. Installez les attaches du panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    9x attaches. Posez du ruban en feutre autour des attaches. Installez de nouvelles attaches

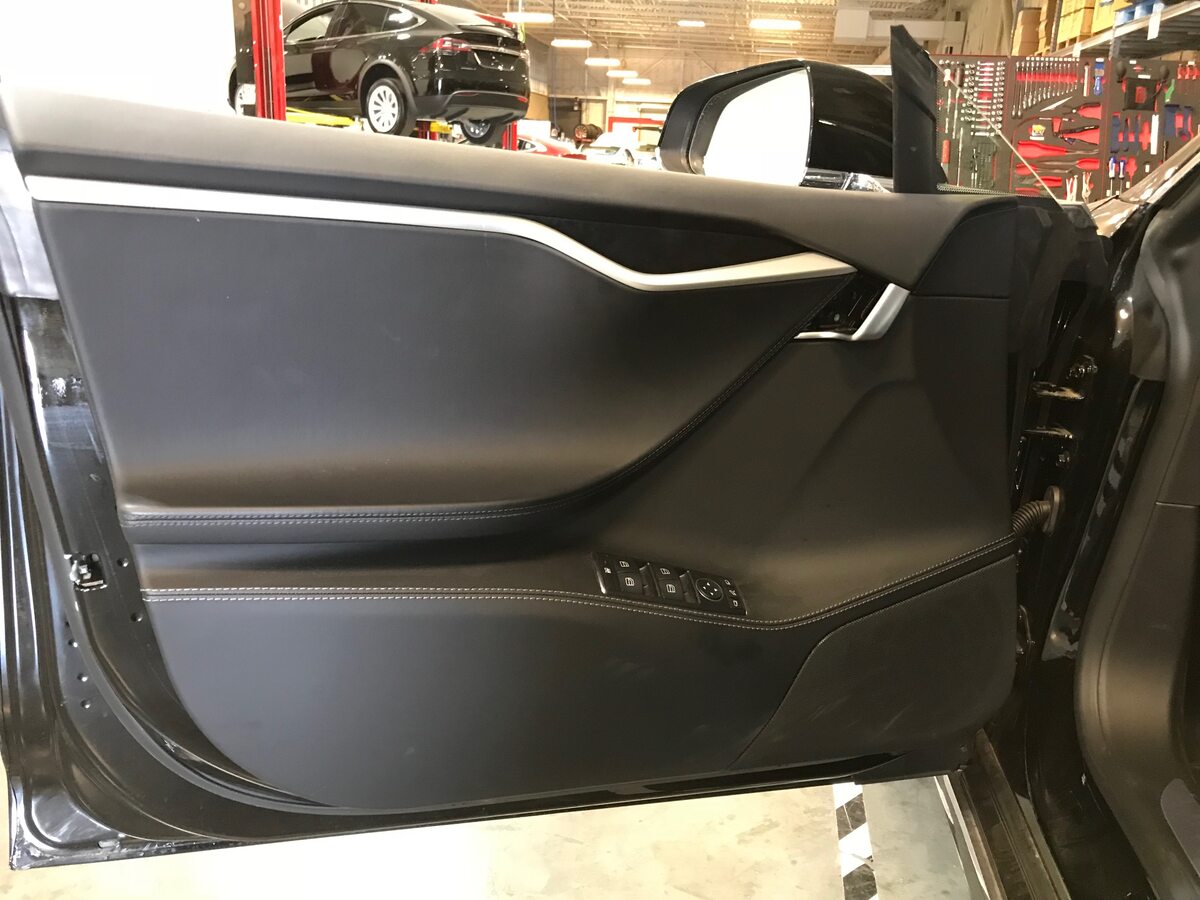

  13. Installez le panneau de porte avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    9x attaches, 5x connecteurs, 1x câble. Tout en maintenant le panneau de porte avant gauche près de la porte, rebranchez les connecteurs et le câble, puis alignez les attaches du panneau de porte et du panneau de porte du siège sur la porte. Inspectez la sangle de retenue des attaches, le cas échéant. Remplacez-la si elle est endommagée
  14. Installez les vis qui fixent le panneau de porte avant gauche à la porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x vis, T30, 3 Nm

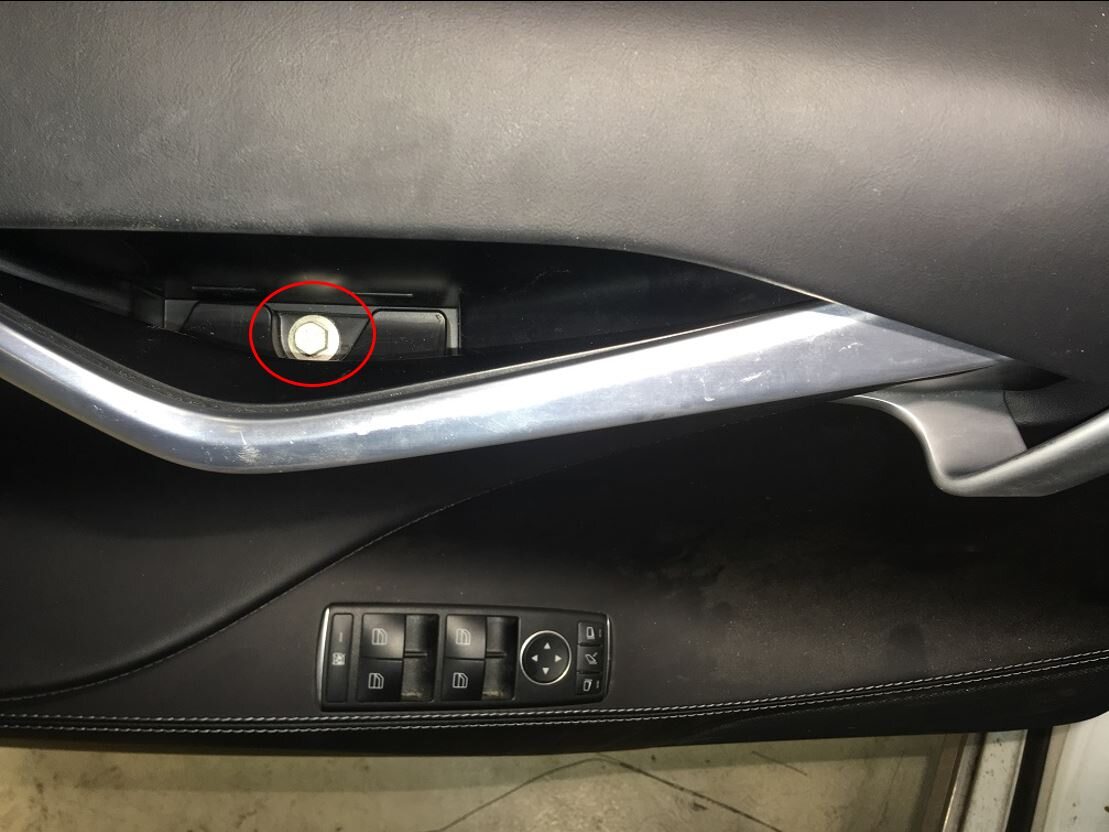

  15. Installez le boulon qui fixe le panneau de porte avant gauche à la porte
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x boulon, 10mm, 6 Nm
  16. Posez l’insertion de poignée de la porte avant gauche et l’insertion de la ventouse de la garniture de porte.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x insertions de garniture
  17. Relevez la glace avant gauche
  18. Fermez la porte avant côté gauche.
