Ensemble – recouvrement – espace pour les jambes – conducteur (retrait et remplacement)

Code de correction 14055302

Dépose

  1. Ouvrez complètement la porte gauche.
  2. Retirez la rallonge de fermeture gauche de la console centrale (voir la procédure).

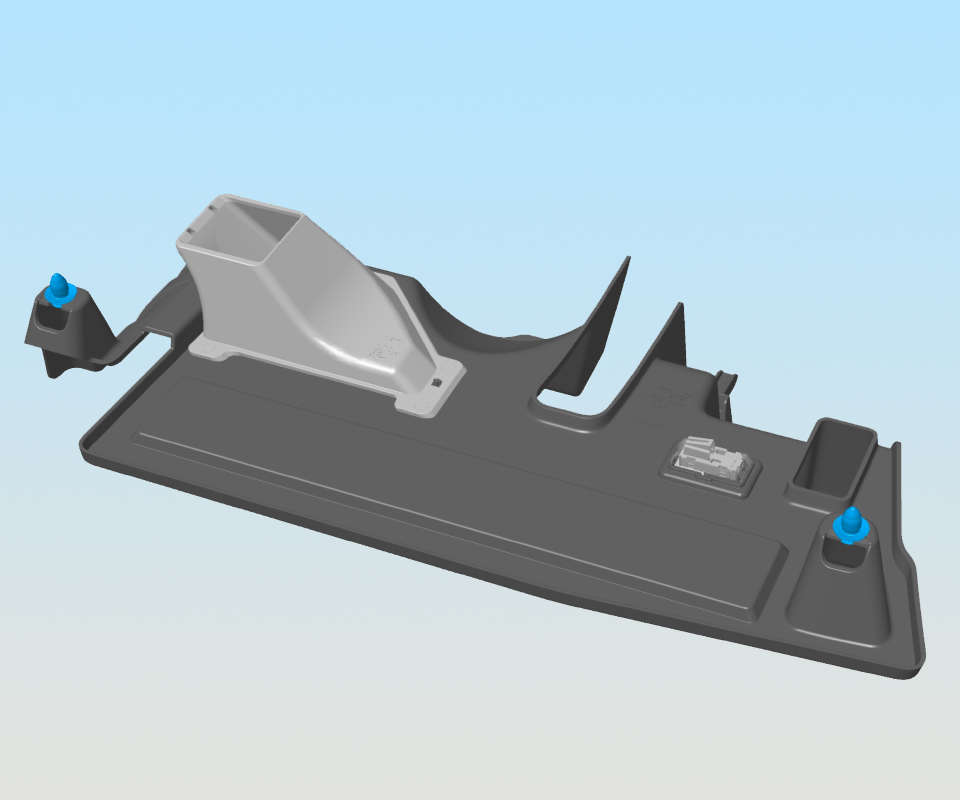

  3. Relâchez les attaches (x2) qui fixent le recouvrement de l’espace pour les jambes du conducteur au tableau de bord.
  4. Libérez le connecteur électrique de la lampe d’éclairage d’accueil du recouvrement de l’espace pour les jambes.
  5. Retirez le recouvrement de l’espace pour les jambes.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :

  • Transférez la lampe d’éclairage d’accueil sur un nouveau recouvrement d’espace pour les jambes.
  • Transférez l’adaptateur du conduit d’air de l’espace pour les jambes sur un nouveau recouvrement d’espace pour les jambes.
  • Assurez-vous que le conduit d’air de l’espace pour les jambes est bien aligné sur le recouvrement de l’espace pour les jambes.
