Dessiccateur d'air - Suspension pneumatique Tesla (régénérer)

Code de correction 31101008

Outils spéciaux requis pour effectuer cette procédure :

Numéro de pièce Description
1083876-00-A Trousse de remplissage d’azote pour suspension pneumatique
1072248-00-A Adaptateur du réservoir d'azote
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Portez des lunettes de sécurité pour effectuer cette procédure.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Utilisez la trousse de remplissage d’azote pour remplir le réservoir de la suspension pneumatique. N’utilisez pas l'air comprimé de l’atelier. Il peut contenir des contaminants qui peuvent endommager le système de suspension pneumatique.

Procédure

  1. Appuyez sur la pédale de frein pour activer le pont d’alimentation.

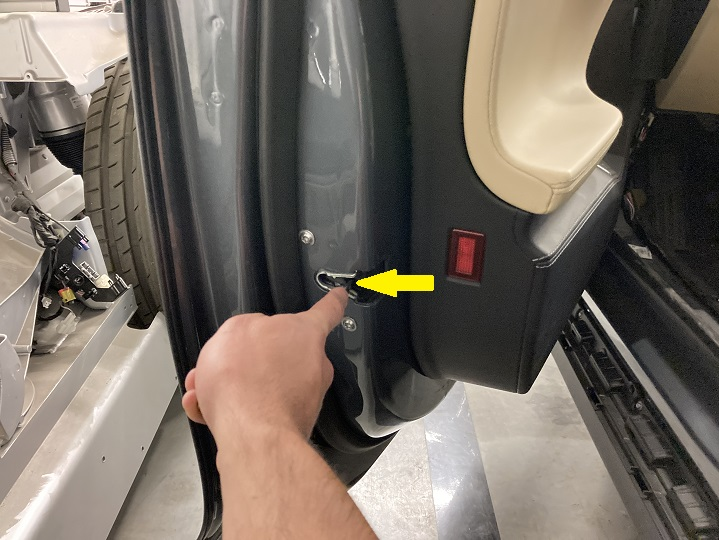

  2. Enclenchez le loquet de la porte avant gauche en position fermée.
  3. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement)

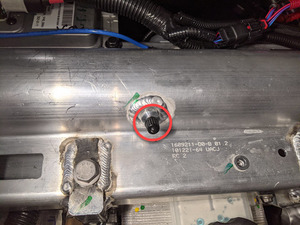

  4. Retirez le bouchon de la vanne Schrader du réservoir de la suspension pneumatique.
  5. Fermez la valve du réservoir d'azote, la valve du régulateur de pression et la valve de la conduite d'admission d'air de la trousse de réservoir d'azote.

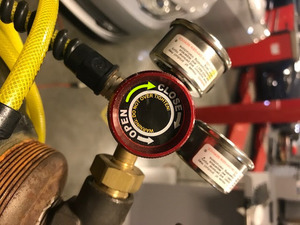

  6. Assurez-vous que le bouton rouge sur le régulateur de pression est complètement fermé.

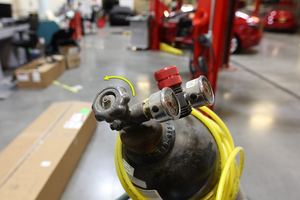

  7. Ouvrez la valve principale sur la bouteille d'azote et assurez-vous que la pression est supérieure à 500 psi (34 bar) et inférieure à la limite maximale permise pour la bouteille.
  8. Assurez-vous que la valve de l'adaptateur du tuyau est fermée.

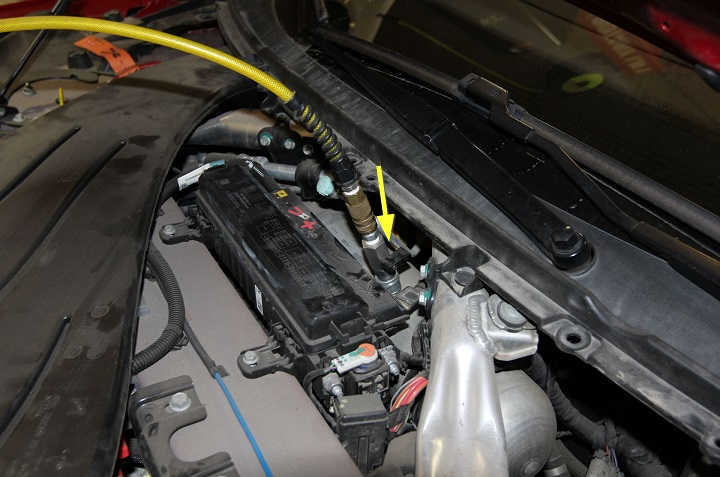

  9. Fixez l'adaptateur du réservoir d'azote au réservoir.

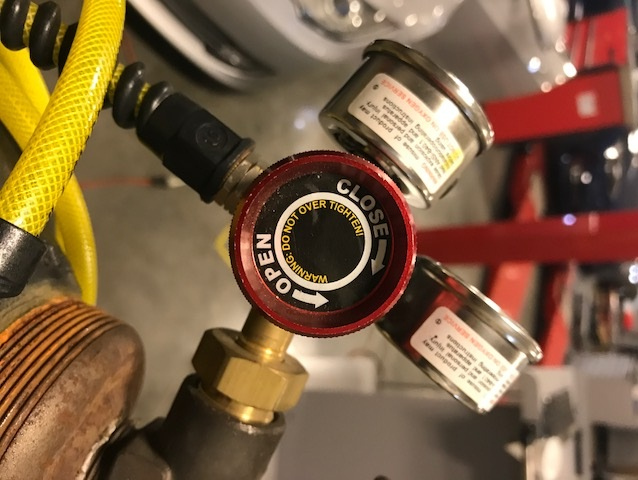

  10. Ouvrez tranquillement la valve du régulateur de pression de la bouteille d'azote et réglez la pression entre 275 et 305 psi (19 et 21 bar)
  11. Sur l'écran tactile, réglez la hauteur de caisse de la suspension à Basse en allant à Contrôles > Suspension > Basse.
  12. Sur l'écran tactile, réglez la hauteur de caisse de la suspension à Très élevée en allant à Contrôles > Suspension > Très élevée
  13. Répétez les étapes 11 et 12 deux fois.
  14. Réglez la suspension pneumatique à Moyen.
  15. Fermez le levier de l'adaptateur du tuyau pour remplir le réservoir.
  16. Fermez la valve principale sur la bouteille d'azote.
  17. Fermez la valve du régulateur de pression sur la bouteille d'azote.
  18. Débranchez l'adaptateur du réservoir d'azote du réservoir, puis installez le capuchon sur la valve du réservoir.
  19. Installez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement)
  20. Déverrouillez le loquet de la porte avant côté gauche.
