Ensemble FET de commande de la soufflerie - Moteur de la soufflerie - CVC (à conduite à droite) (retirer et remplacer)

Code de correction 18103222

Dépose

  1. Ouvrez la porte avant côté gauche et abaissez la vitre de cette même porte.

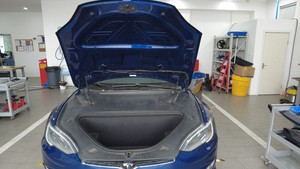

  2. Cliquez sur Controls (Contrôles) > Front Trunk (Coffre avant) pour ouvrir le capot.
  3. Retirez le tablier gauche sous le capot. Voir Tablier sous le capot – côté gauche (Retirer et remplacer).
  4. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement).
  5. Dégagez le couvercle du filtre d'habitacle et le panneau de l'écran du capot gauche à l'aide d'un pince-étau.

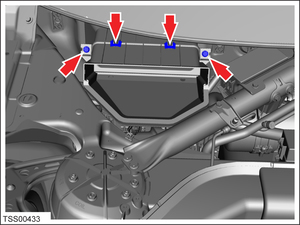

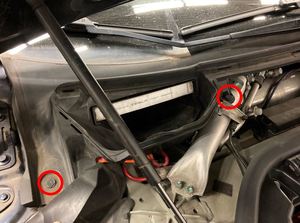

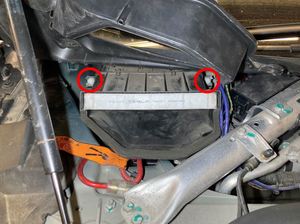

  6. Retirez les boulons (x2) du boîtier du filtre d'habitacle et dégagez les languettes qui fixent le filtre d'habitacle avant pour retirer le boîtier du filtre d'habitacle.
  7. Cliquez sur Controls (Commandes) > Security (Sécurité) > Power Off (Arrêt) pour éteindre le véhicule.
  8. Débranchez l’alimentation 12 V. Voir Disconnect 12V Power.
  9. Retirez l'ensemble de la boîte à gants du véhicule. Voir Boîte à gants (retrait et remplacement).

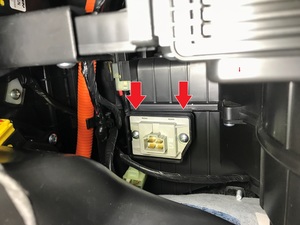

  10. Débranchez le connecteur de l'ensemble FET de la commande de la soufflerie.
  11. Retirez l’ensemble FET de la commande de la soufflerie.

Installation

  1. Installez l'ensemble FET de la commande de la soufflerie.
  2. Connectez le connecteur à l'ensemble FET de la commande de la soufflerie.
  3. Installez la boîte à gants dans le véhicule. Voir Boîte à gants (retrait et remplacement).
  4. Soulevez le panneau d'écran du capot gauche.

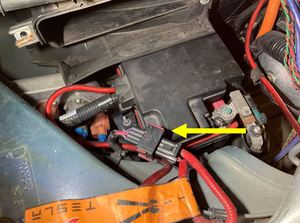

  5. Branchez la boucle de premier répondant.
  6. Connectez la masse de la batterie 12 V. Voir Disconnect 12V Power.

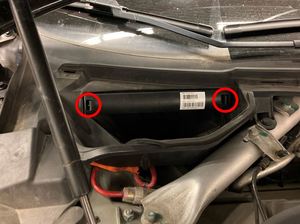

  7. Installez le boîtier du filtre CVC avant et fixez les languettes (x2).
  8. Installez les boulons qui fixent le boîtier du filtre CVC avant.
  9. Fixez le panneau d'écran du capot gauche et le couvercle du filtre de la cabine.
  10. Installez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement).
  11. Installez le tablier gauche sous le capot. Voir Tablier sous le capot – côté gauche (Retirer et remplacer).

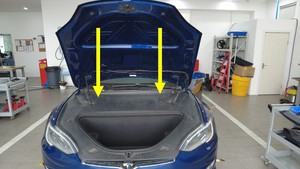

  12. Fermez le capot.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION

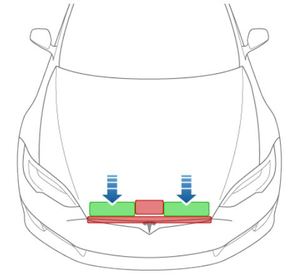

    Appuyez fermement sur les zones surlignées en vert dans l'illustration. La pression exercée sur d'autres parties du capot risque de l'endommager.

  13. Fermez la porte avant gauche et la fenêtre avant gauche.
