Feuille de céramique de la batterie haute tension (retrait et remplacement)

Code de correction 16014002

Outils spéciaux requis pour effectuer cette procédure :

Fournisseur Numéro de pièce Description
Bosch 223-MR05029-TSL Rouleau à joint ergonomique en silicone

Dépose

  1. Retirez la batterie haute tension (voir la procédure).
  2. Retirez et jetez l'ancien couvercle en plastique supérieur en décollant le couvercle en plastique et l'adhésif butyle du dessus de la batterie haute tension.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N'essayez pas de réinstaller le couvercle en plastique une fois qu'il a été retiré du véhicule; le couvercle en plastique est incapable de réaliser une étanchéité complète après avoir été retiré de la batterie.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne touchez pas les disques d'étanchéité tout au long de cette procédure; si l'adhésif sur le dessus d'un disque d'étanchéité est endommagé, remplacez le disque d'étanchéité (reportez-vous à l'étape 5).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si nécessaire, utilisez soigneusement un grattoir en plastique pour faciliter le retrait de l'adhésif butyle du dessus de la batterie haute tension.
  3. Retirez la feuille de céramique de la batterie.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION

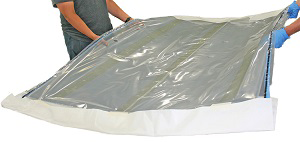

    Si la feuille de céramique de la batterie haute tension doit être réutilisée, 2 personnes doivent la transporter afin que cette dernière ne soit pas accidentellement endommagée. Soutenez le bas de la feuille de céramique de la batterie haute tension pendant le transport et posez-la sur une surface plane.
  4. Nettoyez soigneusement la zone affectée du couvercle de la batterie haute tension avec des lingettes alcoolisées. Assurez-vous que tout l’adhésif a été retiré.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Utilisez uniquement de l'alcool isopropylique pour nettoyer le boîtier de la batterie haute tension. L'utilisation d'autres produits chimiques, tels que le nettoyant pour freins, peut entraîner une corrosion du revêtement du boîtier de la batterie haute tension.
  5. Remplacez les disques d'étanchéité si nécessaire :

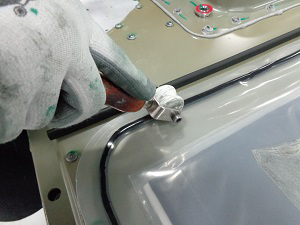

    1. Retirez le disque d'étanchéité et tous les résidus de l’adhésif de la fixation à l'aide d'un grattoir en plastique ou d'un tournevis à tête plate.
    2. Retirez le support du nouveau disque d'étanchéité et placez le disque sur la fixation.
    3. Appuyez fermement sur le nouveau disque d'étanchéité pour vous assurer qu'il adhère fermement à la fixation.
    4. Retirez le couvercle rouge du nouveau disque d'étanchéité.

Installation

Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Afin d’éviter d’endommager accidentellement la feuille de céramique lors du transport, deux personnes doivent être affectées au déplacement. Ne transportez pas la feuille de céramique de la batterie haute tension par le couvercle en plastique supérieur; soutenez-la par le bas lors du transport. N'installez pas une feuille de céramique de la batterie haute tension qui présente des fissures ou des déchirures.

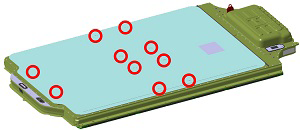

  1. Alignez la feuille de céramique de la batterie haute tension avec le couvercle supérieur de la batterie de manière à ce que les dix (10) trous du couvercle soient alignés avec les dix (10) disques d'étanchéité.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne touchez pas directement les disques d'étanchéité tout au long de cette procédure.
  2. Inspectez visuellement le couvercle de la batterie pour détecter tout dommage, fissure ou plastique déchiré.
  3. Si la feuille de céramique de la batterie haute tension est réutilisée, placez un nouveau couvercle en plastique sur la feuille.

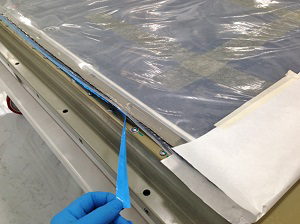

  4. Retirez le ruban adhésif des deux côtés du couvercle en plastique.

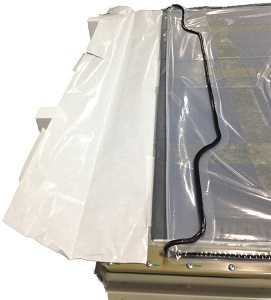

  5. Repliez temporairement les parties avant et arrière du couvercle en plastique, puis retirez le ruban adhésif et le papier.
  6. Repliez les extrémités du couvercle en plastique afin que l'adhésif butyle puisse adhérer au bloc-batterie. Étirez doucement les coins du couvercle en plastique et appuyez sur le dessus du couvercle de la batterie haute tension.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que les bandes adhésives ne bloquent aucune des fixations et ne se sont pas incrustées dans les rainures situées au-dessus de la batterie.
  7. Fixez le couvercle en plastique sur le dessus de la batterie à l'aide d'un rouleau à joint en silicone (TPN : 1049517-00-A).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez une pression directement sur l'adhésif pour éviter d'introduire des bulles d'air ou de froisser le dessus en plastique.
  8. Assurez-vous que le couvercle en plastique est entièrement fixé à l'adhésif sur le dessus des dix (10) disques d'étanchéité en appuyant légèrement sur le couvercle en plastique sur chaque disque d'étanchéité et en appliquant une pression modérée dans un mouvement circulaire sur tout le dessus du disque d'étanchéité.

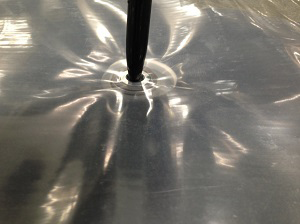

  9. À l'aide d'un pic en plastique ou d'un outil équivalent, percez le couvercle en plastique sur chacun des dix (10) disques d'étanchéité pour permettre une installation plus facile de la batterie haute tension.
  10. Inspectez le coin inférieur droit de la nouvelle étiquette Avertissement de recyclage. Assurez-vous que le numéro de pièce correspond à la révision B ou ultérieure.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    N'installez pas l'étiquette Avertissement de recyclage s'il s'agit de la révision A.

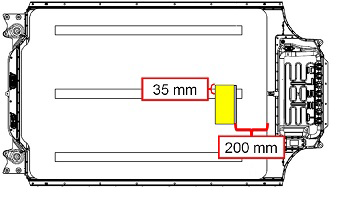

  11. Appliquez l'étiquette « Avertissement de recyclage » sur le couvercle en plastique de sorte que le bord gauche de l'étiquette soit à 35 mm du centre de la batterie et que le haut de l'étiquette soit à 200 mm de l'avant de la couverture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'étiquette Avertissement de recyclage doit être placée à cet endroit approximatif à des fins réglementaires; ne placez pas l’étiquette Avertissement de recyclage sur une autre partie du couvercle en plastique.
  12. Réinstallez la batterie haute tension.
