Module - assistance au stationnement (retrait et remplacement)
Code de correction 17270102 Code de correction 17270202
Choisissez la procédure appropriée selon la configuration du véhicule et la date de fabrication.
- Véhicules fabriqués jusqu’au 10 avril 2016, reportez-vous à 1re génération
- Véhicules fabriqués après le 10 avril 2016, consultez 2e génération
1ère génération
Code de correction 17270102
Dépose
- Retirez la garniture de coffre arrière du côté gauche pour faciliter l’accès. Voir Garniture - coffre arrière - latérale - côté auche (retrait et remplacement).
-

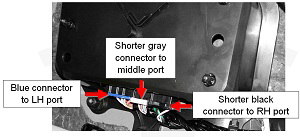

Débranchez les trois connecteurs de faisceau du module.
ATTENTIONMarquez les faisceaux de façon à les réinstaller aux bons endroits.
-

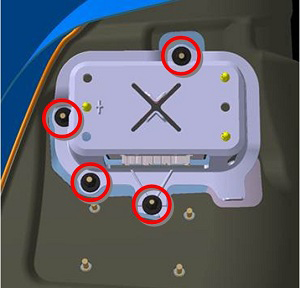

Retirez les quatre écrous qui fixent le module d'assistance au stationnement et son support à la carrosserie (couple de 3 Nm).
-

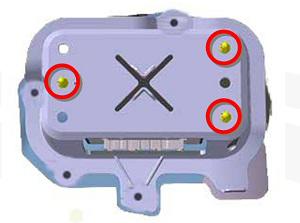

Retirez le module d'assistance au stationnement de son support en retirant les trois rivets-poussoirs.
Installation
La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
-
Si le véhicule n'est doté que de huit capteurs d’assistance au stationnement en tout, effectuez les étapes suivantes :
- Connect a laptop to the diagnostic port of the vehicle, and then use Toolbox 3 to locally connect to the vehicle. See Toolbox 3 (Connecter et déconnecter).
- Unlock the vehicle gateway for diagnostic communication. See Déverrouillage de passerelle.
- Select the Actions tab and search for « Apprentissage du VIN d’assistance au stationnement ».
- Sélectionnez la routine ODIN PROC_PARK_X_BOSCH45-VIN-LEARNSearch for routine in ToolboxDriver Assistance, puis cliquez sur le lien correspondant à la routine.
- Click RUN, and allow the routine to complete.
2e génération
Code de correction 17270202
Dépose
- Débranchez l'alimentation 12 V. Voir Garniture - coffre arrière - latérale - côté auche (retrait et remplacement).
-
Retirez la garniture de coffre arrière côté droit. Voir Garniture - coffre arrière - latérale - côté auche (retrait et remplacement).
RemarqueLe module d'assistance au stationnement, le module de frein de stationnement et le module de hayon sont retirés en tant qu'ensemble.
- Débranchez les connecteurs électriques du module d'assistance au stationnement, du module de frein de stationnement et du module de hayon.
- Relâchez l’attache qui fixe le support de l’ensemble de modules à la carrosserie.
- Relâchez les fixations qui fixent le support de l’ensemble de modules à la carrosserie. Retirez l’ensemble de modules et le support du véhicule.
- Retirez le module d'assistance au stationnement du support de l’ensemble de modules.
Installation
La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
- Reinstall the latest vehicle firmware, or update the firmware if not the latest. See Réinstallation du micrologiciel - Écran tactile or Mise à jour du micrologiciel.
