Port de recharge (adaptation) (Chine)

Code de correction 44103006

Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure ne concerne que les pièces ci-dessous :
  • MS : 1103140-00-F, ENS. PORTE PORT DE RECHARGE, ICP-GB, MS
  • MX : 1048647-00-B, ENS. GARNITURE, CP, GB, MDLX
  1. Découpez deux morceaux de coussinet et collez les deux coussinets ensemble.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La taille du coussinet est de 32,5 mm à 35 mm.
  2. Ajoutez de la colle Special T sur le côté adhésif des coussinets empilés.

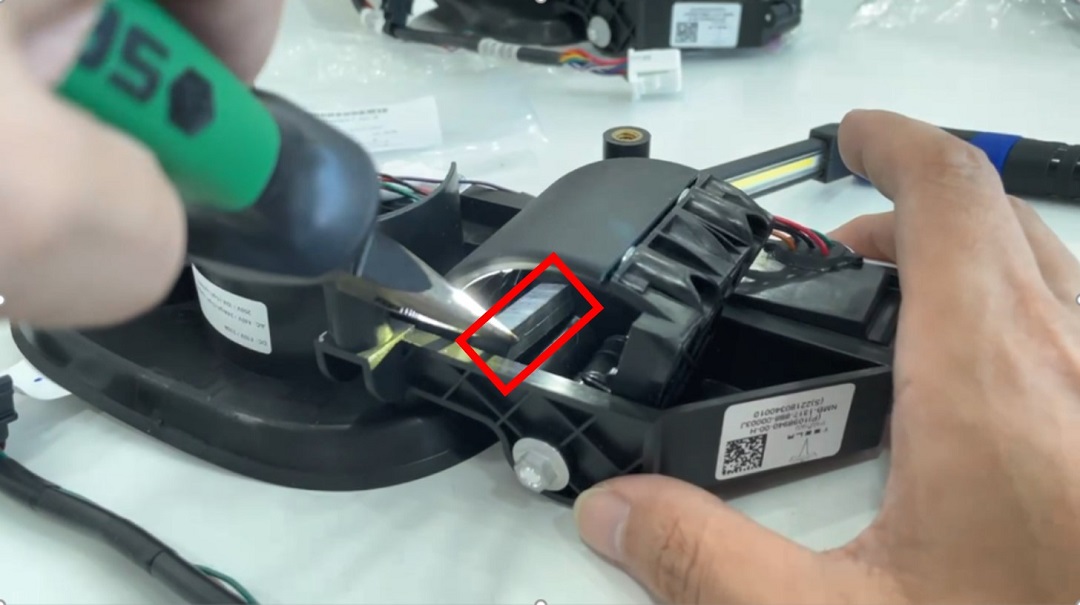

  3. Utilisez avec soin une pince à bec effilé pour installer les coussinets combinés sur le port du chargeur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L’image suivante montre une version plus ancienne, la version plus récente pourrait avoir une languette coulissante.

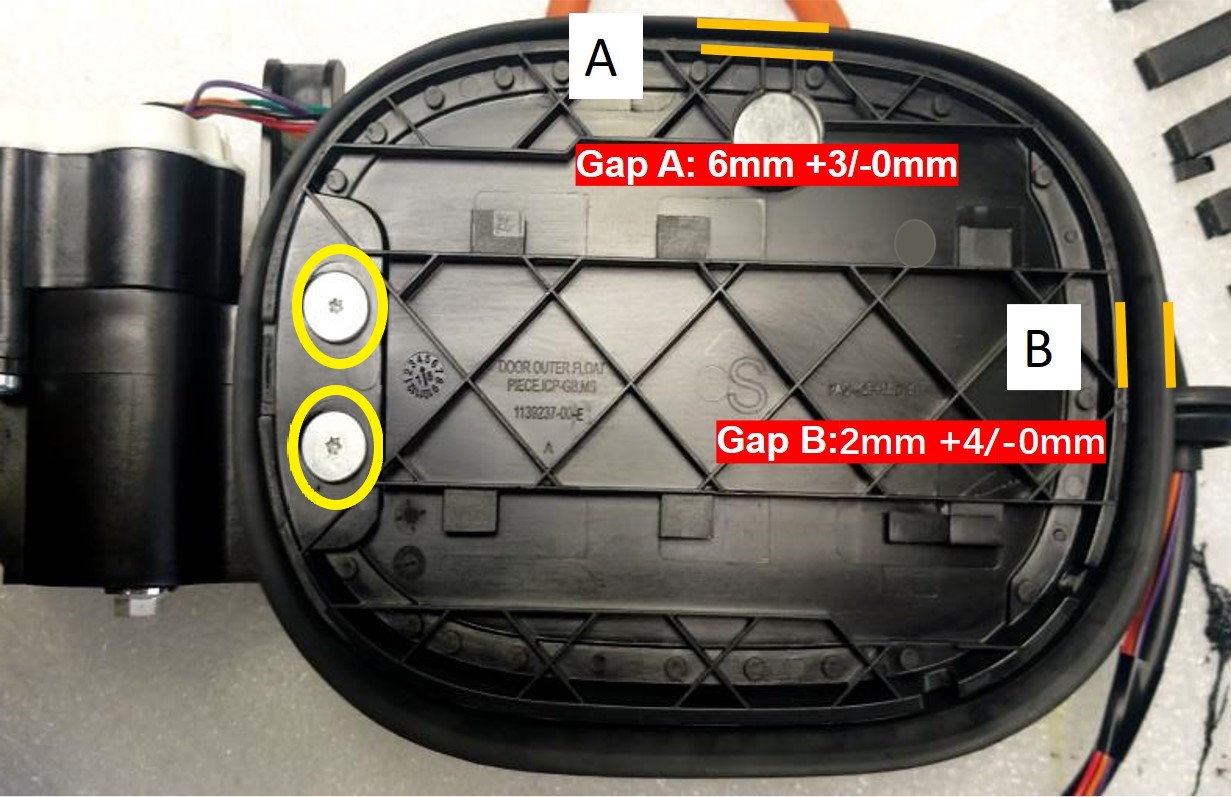

  4. Desserrez les vis de la porte du port de recharge pour ajuster la plaque.
  5. Serrez les vis (couple de 1,3 Nm).
