Capteur – accéléromètre à barre en T – gauche (retrait et remplacement)

Code de correction 20201102

Retrait

  1. Ouvrez le capot.
  2. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement) .
  3. Retirez les tabliers côtés droit et gauche sous le capot. Voir Tablier sous le capot – côté gauche (Retirer et remplacer).
  4. Retirez le tablier avant sous le capot Voir Tablier sous le capot - Avant (retrait et remplacement).
  5. Retirez la conduite d'admission du filtre HEPA. Voir Conduit - Filtre HEPA - Entrée (retirer et remplacer).
  6. Retirez la conduite d'évacuation du filtre HEPA. Voir Conduit – filtre HEPA – sortie (retrait et remplacement).
  7. Éteignez le véhicule à partir de l’écran tactile.
  8. Débranchez la boucle de premier intervenant et la borne négative 12 V.
  9. Retirez l’unité de rangement sous le capot. Voir Unité de rangement sous le capot (retrait et installation).
  10. Retirez l'ensemble carénage avant. Voir Ensemble de carénage - avant (retrait et installation).

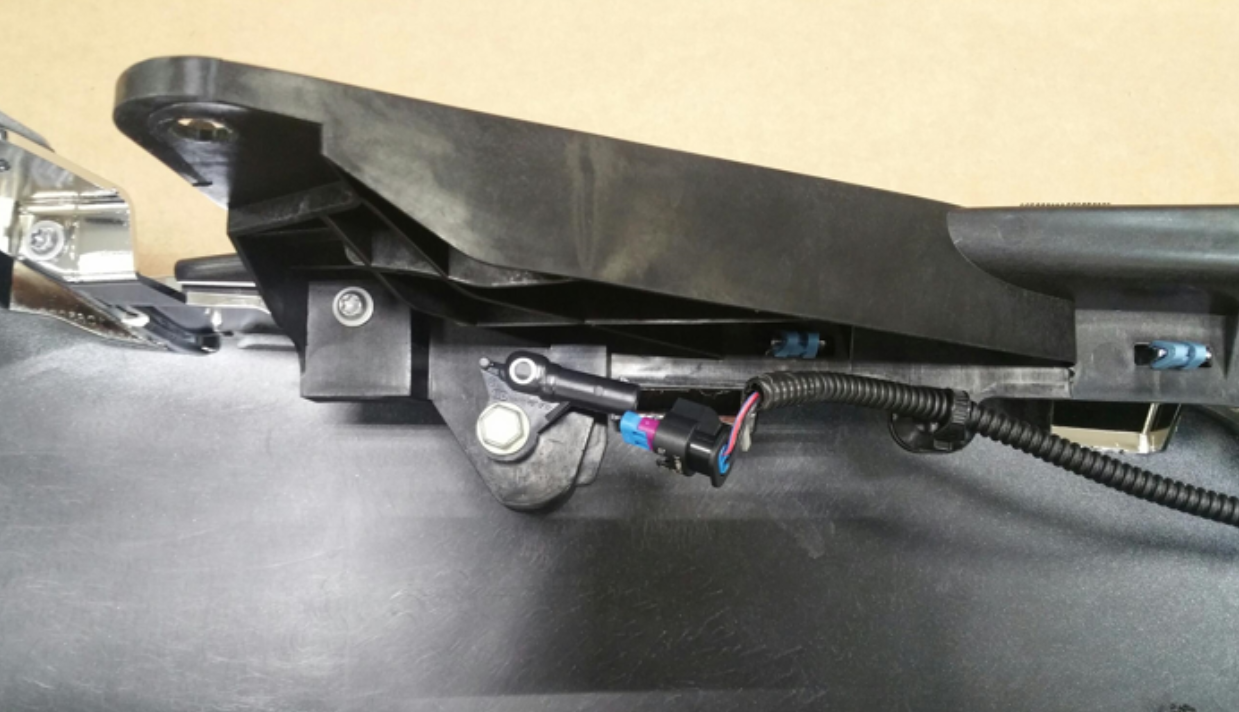

  11. Débranchez le connecteur électrique du capteur de l’accéléromètre à barre en T gauche.

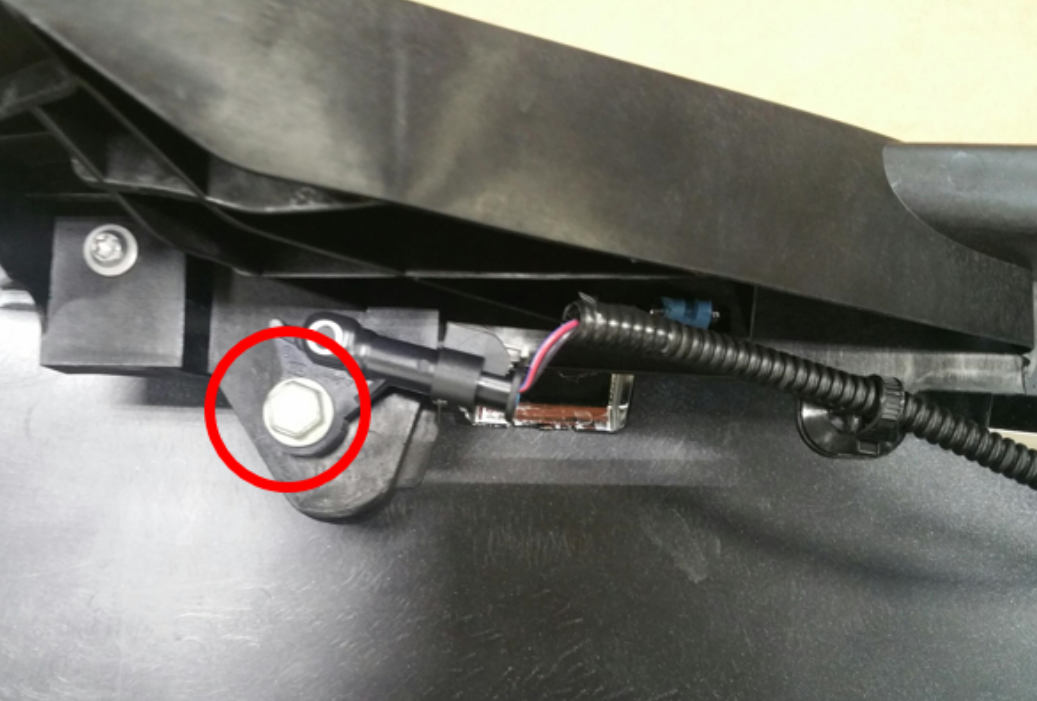

  12. Retirez le boulon qui fixe le capteur de l’accéléromètre à barre en T gauche au véhicule (couple de 3,6 Nm), puis retirez le capteur.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
Une fois que toutes les pièces sont réinstallées, effectuez les étapes suivantes :
  1. Branchez un ordinateur portable doté du logiciel Toolbox 3 au véhicule . Voir Toolbox 3 (Connecter et déconnecter),
  2. Déverrouillez la passerelle du véhicule. Voir Déverrouillage de passerelle,
  3. Dans Toolbox 3, cliquez sur Tableaux de bord > Outils d'entretien > DTC, puis sélectionnez SDM ou RCM en fonction du type de commande de retenue du véhicule.
  4. Cliquez sur Lire les DTC pour afficher les DTC.
  5. Réinitialisez le véhicule.
  6. Cliquez sur Effacer les DTC pour effacer les DTC.
  7. Débranchez l'ordinateur portable doté de la Boîte à outils 3 du véhicule. Voir Toolbox 3 (Connecter et déconnecter).
