Ceinture de sécurité - 2ème rangée - gauche (retirer et remplacer)

Code de correction 20056102

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Si vous débranchez l'alimentation 12 volts, n'essayez pas d’ouvrir une des portes dont la vitre est fermée. Le non-respect de cette instruction peut faire éclater la vitre de la porte.
Informational PurposesAn informational icon, calling your attention
Remarque
Avant de débrancher l'alimentation 12 volts, assurez-vous que la vitre de la porte du conducteur est complètement ouverte. Le non-respect de cette instruction peut entraîner le verrouillage de l'utilisateur hors du véhicule.
Informational PurposesAn informational icon, calling your attention
Remarque
Lorsqu’un coussin gonflable ou un tendeur de ceinture de sécurité se déploie, certains composants de ces éléments doivent être remplacés et d’autres doivent être inspectés pour déceler tout dommage, le cas échéant. Consultez Inspection du système de retenue de sécurité (SRS) et remplacement des composants pour obtenir une liste précise des éléments qui doivent être remplacés ou inspectés.

Dépose

  1. Ouvrez le hayon et les deux portes arrière pour y accéder.
  2. Débranchez l’alimentation 12 V. Voir Disconnect 12V Power.
  3. Retirez la garniture de panneau du seuil arrière gauche (voir la procédure).
  4. Retirez le boulon qui fixe l'ancrage inférieur avant de la ceinture de sécurité à la carrosserie et mettez la ceinture de côté (couple de 40 Nm).
  5. Rabattez le siège gauche pour y accéder.
  6. Retirez et jetez le boulon qui fixe l'enrouleur de la ceinture de sécurité à la carrosserie (couple de 40 Nm).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ce boulon est particulièrement difficile à enlever sur les véhicules construits avant le 1er octobre 2013 environ. Si le véhicule a été construit avant le 1er octobre 2013 environ, suivez les étapes et les informations ci-dessous pour réduire le risque de casser le boulon lors du retrait.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La méthode préférée pour retirer le boulon consiste à utiliser un chauffage inductif pour faire fondre le matériau adhésif :
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Toute personne qui porterait un stimulateur cardiaque ou tout autre type d’implant chirurgical doit rester à une distance minimale de 1 m (3 pi) de l’outil à chauffage inductif lorsqu’il est en utilisation.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Retirez tout article métallique (par exemple monnaie, clés, dispositifs électroniques, outils) de vos poches avant d’utiliser l’outil à chauffage inductif.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Vérifiez qu’il y a un extincteur en bon état de marche dans la zone de travail avant d’utiliser l’outil à chauffage inductif.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Utilisez l’outil à chauffage inductif dans un endroit bien aéré.
    1. Sortez la ceinture du rétracteur autant que possible. Retenez la ceinture pour l'éloigner de la zone de travail.
    2. Éloignez le faisceau de câbles adjacent de la zone de travail.

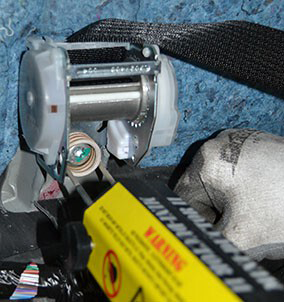

    3. Positionnez la bobine de chauffage autour du boulon, puis chauffer le boulon pendant 20 secondes.
    4. Laissez refroidir le boulon pendant 2 minutes.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Avertissement
      La bobine de l’outil à chauffage inductif, le boulon et les zones adjacentes seront brûlants.
    5. Retirez et mettez au rebut le boulon.
    6. Utilisez un taraud à goujure droite M10x1,5 revêtu pour refaire les filets.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Ne pas lubrifier le taraud.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Débutez le taraudage à la main. Une fois que le taraud est complètement engagé dans les filets, une poignée de taraud peut être utilisée pour obtenir un effet de levier supplémentaire.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si vous ne disposez pas d'un chauffage inductif, utilisez un extracteur de boulon à cannelure spirale de 19 mm pour appliquer un couple supplémentaire à la tête du boulon :
    1. Fixez une rallonge à l'extracteur.
    2. Positionnez l'extracteur sur la tête du boulon, en veillant à ce qu'il soit le plus droit possible.
    3. Martelez l'extension pour forcer l'extracteur sur la tête du boulon.
    4. Retirez lentement le boulon.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      L'extracteur peut se déplacer légèrement sur la tête du boulon lorsque le couple est appliqué. Arrêtez périodiquement de dévisser la culasse et martelez à nouveau l'extension de manière à ce que l'extracteur soit bien droit et complètement assis sur la tête de la culasse.
    5. Jetez le boulon.
    6. Utilisez un taraud à goujure droite M10x1,5 revêtu pour refaire les filets.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Ne pas lubrifier le taraud.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Débutez le taraudage à la main. Une fois que le taraud est complètement engagé dans les filets, une poignée de taraud peut être utilisée pour obtenir un effet de levier supplémentaire.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si la tête du boulon se détache de l'arbre :
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Effectuez la procédure suivante pour réduire le risque d'endommager les filets. Si les filets sont endommagés sur un véhicule équipé d'un nœud arrière de deuxième génération, le véhicule doit être envoyé à un carrossier agréé par Tesla. Les insertions Heli-Coil sans apprêt peuvent être utiliséss pour réparer les filetages des ceintures de sécurité inférieures de la deuxième rangée sur les véhicules équipés d'un nœud arrière de première génération. Voir TN-15-92-001, « Installation des insertions Heli-Coil ».
    Nœud arrière de 1ère génération Orifice inférieur de ceinture de sécurité, nœud arrière de 1ère génération
    Nœud arrière de deuxième génération Orifice inférieur de ceinture de sécurité, nœud arrière de 2ème génération
    1. Utilisez un outil rotatif multiple muni d'une meule à tronçonner renforcée de fibres pour meuler la surface de l'arbre du boulon.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Ne pas utiliser de meuleuse.
    2. Utilisez un poinçon central pour percer un trou au centre exact de l'axe du boulon.
    3. Utilisez un foret en acier rapide au cobalt de 3 mm ou 4 mm pour percer le centre de la tige du boulon. Percez le trou aussi droit que possible, en vous arrêtant de temps en temps pour enlever les copeaux de la zone de perçage.
    4. Utilisez un foret de 6 mm en acier au cobalt pour élargir le trou. Arrêtez le forage de temps en temps pour retirer les copeaux de la zone de forage.
    5. Utilisez un extracteur de vis à cannelure hélicoïdale pour retirer les restes de l'arbre du boulon.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Si le boulon ne peut pas être retiré avec l'extracteur de vis, élargissez le trou à l'aide d'un foret de 8 mm en acier au cobalt, puis utilisez un pic pour retirer les restes de la tige du boulon.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ATTENTION
      Si une mèche de 8 mm est utilisée, le trou doit être parfaitement droit pour éviter d'endommager les filets.
    6. Utilisez un taraud à goujure droite M10x1,5 revêtu pour refaire les filets.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Ne pas lubrifier le taraud.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Débutez le taraudage à la main. Une fois que le taraud est complètement engagé dans les filets, une poignée de taraud peut être utilisée pour obtenir un effet de levier supplémentaire.
  7. Retirez le boulon de fixation du coussin gonflable rideau du support de la ceinture de sécurité (couple de 10 Nm).
  8. Retirez les boulons (x2) qui fixent le support de la ceinture de sécurité à la carrosserie (couple de 40 Nm).
  9. Retirez l'enrouleur de la ceinture de sécurité.

Installation

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
  1. Si l'enrouleur de la ceinture de sécurité a été fixé à la carrosserie à l'aide d'un boulon comportant un matériau adhésif, nettoyez soigneusement les filets femelles du nœud arrière et remplacez le boulon par un autre qui ne comporte pas de matériau adhésif.

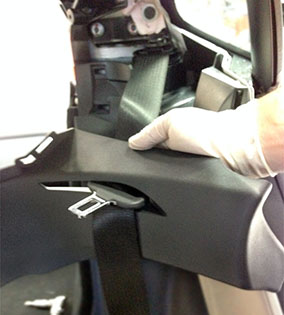

  2. Si le véhicule est équipé d'un panneau central de garniture du montant C moulé, faites passer l'ancrage inférieur avant de la ceinture de sécurité et la languette de la ceinture de sécurité à travers le panneau central de garniture du montant C avant d'installer le boulon d'ancrage inférieur avant.
  3. Si le composant a été remplacé en raison d'une défaillance interne :
    1. Connect a laptop with Toolbox 3 to the vehicle.
    2. Unlock the vehicle gateway. See Déverrouillage de passerelle.
    3. In Toolbox 3, click Dashboards > Service Tools > DTCs, and then select SDM or RCM depending on the vehicle Restraint Control Type.
    4. Click Read DTCs to display the DTCs.
    5. Power cycle the vehicle.
    6. Click Clear DTCs to clear the DTCs.
    7. Disconnect Toolbox and remove the laptop from the vehicle.
