Récupération des données de l'enregistreur de données de conduite (EDC) (véhicules fabriqués jusqu'au 25 février 2019)

Code de correction AN

  • 2025-05-15: Publication d'une nouvelle procédure.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
Informational PurposesAn informational icon, calling your attention
Remarque
Reportez-vous à CD-18-20-001 pour consulter le guide sur l'enregistreur de données de conduite (EDC) du Model S pour les véhicules fabriqués jusqu'au 25 février 2019.
Informational PurposesAn informational icon, calling your attention
Remarque
Au besoin, suivez la ou les procédures suivantes pour récupérer des données de l'EDC d'un véhicule Model S construit jusqu'au 25 février 2019 :

Établir une connexion à bord

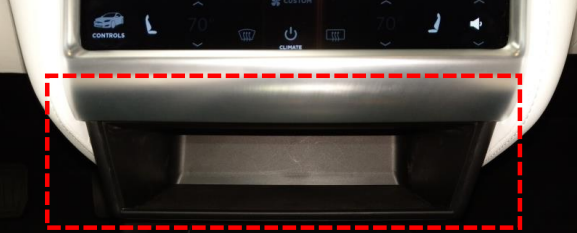

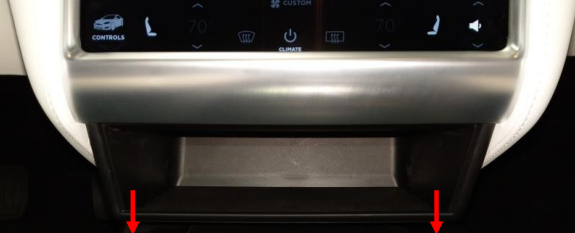

  1. Localisez la pochette de rangement sous l'écran tactile.
  2. Poussez les coins intérieurs inférieurs de la pochette de rangement vers le bas jusqu'à ce que les attaches qui la fixent se libèrent.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Beaucoup de force pourrait être nécessaire pour libérer les attaches de la pochette de rangement et celles-ci pourraient se dégager soudainement. Ne placez pas vos doigts entre le bas de la pochette et le haut de la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il pourrait être nécessaire de retirer une console centrale après-vente pour permettre le retrait de la pochette de rangement.

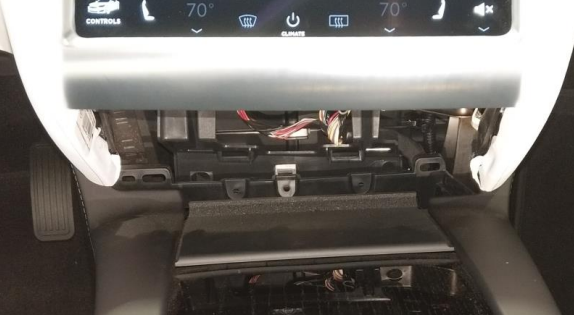

  3. Retirez la pochette de rangement en la tirant vers l'arrière du véhicule.

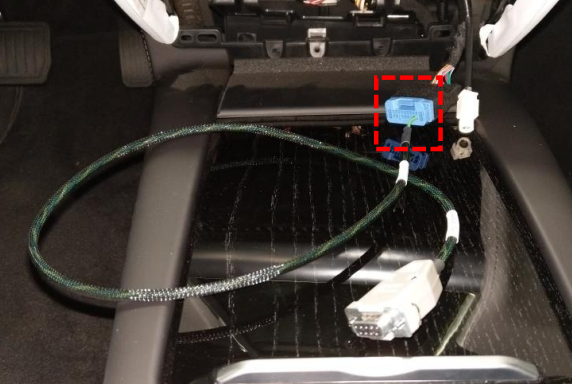

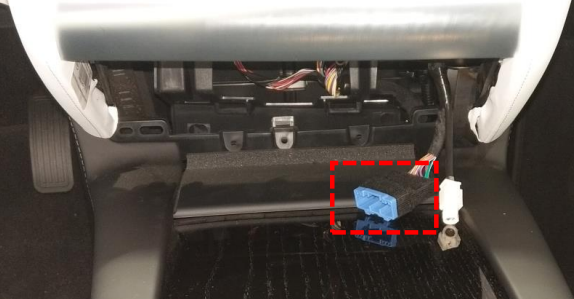

  4. Localisez le faisceau de communication du véhicule rectangulaire en dessous de l'écran tactile et tirez-le doucement vers vous.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Selon la date de fabrication du véhicule, ce connecteur peut être bleu ou blanc.

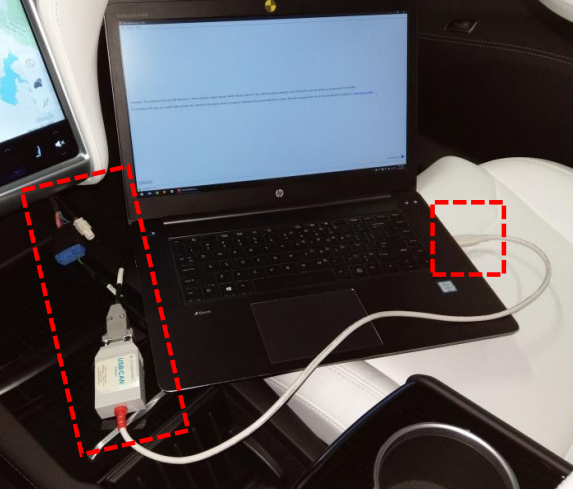

  5. Connectez le câble de récupération des données de l'EDC embarqué approprié.

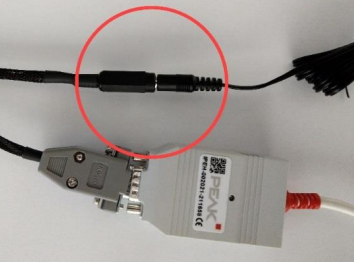

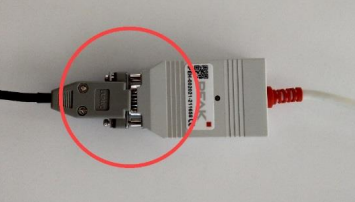

  6. Branchez l’autre extrémité du câble de récupération des données de l'EDC embarqué dans l’adaptateur PCAN-USB.

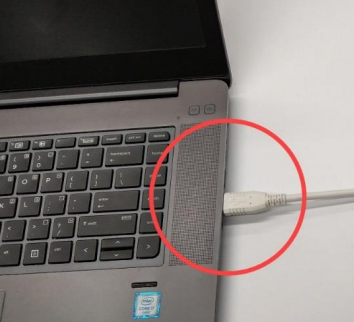

  7. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  8. Placez le porte-clé à l'intérieur du véhicule et appuyez sur la pédale de frein, ce qui devrait allumer le groupe d'instruments.

Établissez une connexion directe au module

Si vous n'arrivez pas à effectuer la procédure de connexion à bord, vous pourriez être en mesure de connecter le module de commande de retenue directement et d'établir une connexion directe au module. Le module de commande de retenue est situé à l'avant de la console centrale, en dessous du tableau de bord et de l'écran central.

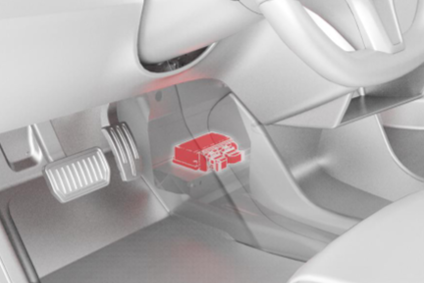

Le module de commande de retenue peut être laissé dans le véhicule, mais il peut en être retiré au besoin :

Connexion directe au module de commande de retenue (installé dans le véhicule)

Pour établir une connexion au module de commande de retenue pendant qu'il est encore installé dans le véhicule, suivez les étapes suivantes :

  1. Retirez la rallonge de fermeture du côté gauche de la console centrale. Voir Ensemble – Rallonge de fermeture – gauche – console centrale (retrait et remplacement).
  2. Retirez les boulons (x3) qui fixent le support de montage de l'unité de commande électronique de la suspension pneumatique à la carrosserie (support métallique au couple de 8 Nm; support en plastique au couple de 2 Nm), puis soulevez le support pour faciliter l’accès.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Assurez-vous que la BT est déconnectée avant de passer à l'étape suivante.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il se peut qu’un coussinet insonorisant bloque le boulon horizontal. Si tel est le cas, retirez délicatement le coussinet pour dégager l'accès. Tirez le support de montage de l'unité de commande électronique vers l’arrière du véhicule pour libérer la languette de la cloison. Ne retirez pas l'unité de commande électronique.
  3. Si cela n'a pas déjà été fait, débranchez l’alimentation 12 V. Voir Coupure de l’alimentation 12 volts.

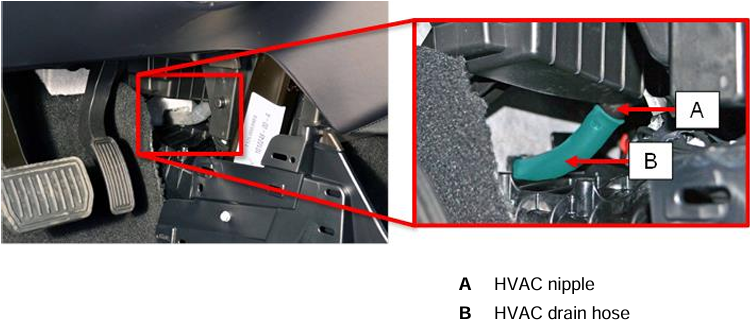

  4. À partir de l’espace pour les jambes du côté gauche, débranchez le boyau de vidange du système de CVC du raccord de CVC.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez un chiffon en dessous du tuyau de vidange avant de le déconnecter.
  5. Soulevez délicatement le support et débranchez les connecteurs (x2) du faisceau à l’arrière de l’ECU de la suspension pneumatique.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez délicatement le support entre la cloison et le boyau de vidange du système de CVC.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le support s’appuie sur le boyau de vidange du système de CVC.

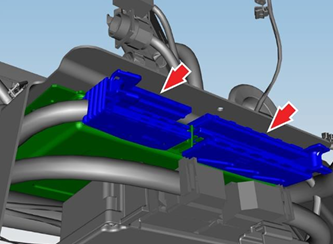

  6. Débranchez les connecteurs (x2) de faisceau du module de commande de retenue.

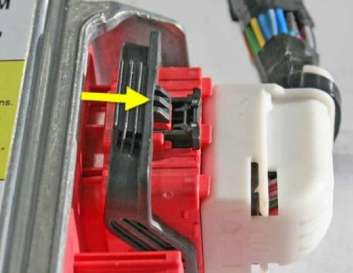

    1. Utilisez avec précaution un petit tournevis à tête plate pour éloigner la languette noire du module de commande de retenue.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ATTENTION
      La languette peut se détacher du connecteur et être perdue si une force excessive est appliquée. N'appliquez pas une force excessive lorsque vous éloignez la languette noire du module de commande de retenue.
      Figure 1. Image du module de commande de retenue retiré du véhicule par souci de clarté.

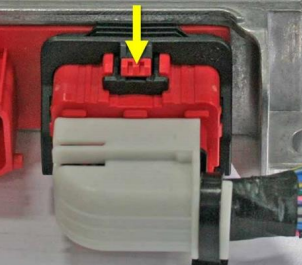

    2. Appuyez sur la languette rouge et maintenez-la enfoncée.
      Figure 2. Image du module de commande de retenue retiré du véhicule par souci de clarté.
    3. Tout en maintenant enfoncée la languette rouge, déverrouillez le connecteur.
      Figure 3. Image du module de commande de retenue retiré du véhicule par souci de clarté.
    4. Retirez le connecteur du module de commande de retenue.
  7. Branchez le câble de récupération des données de l'EDC par connexion directe au module Model S Tesla au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Fixez le connecteur du câble de récupération des données de l'EDC au connecteur gauche du module de commande de retenue, puis soulevez le loquet de retenue pour fixer le câble de récupération des données de l'EDC au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que les loquets de retenue sont complètement engagés.
    Figure 4. Image du module de commande de retenue retiré du véhicule par souci de clarté.
  8. Branchez le câble de récupération des données de l'EDC par connexion directe au module Model S Tesla à l'adaptateur PCAN-USB.
  9. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  10. Branchez l'alimentation 12 V au câble de récupération des données de l'EDC par connexion directe au module Model S Tesla.
  11. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Connexion directe au module de commande de retenue (retiré du véhicule)

Pour retirer le module de commande de retenue du véhicule et établir une connexion directe, suivez les étapes suivantes :

  1. Retirez le module de commande des dispositifs de retenue de sécurité passive (PSRCM) du véhicule, puis placez le module sur une surface stable. Voir Module – dispositif de retenue passif – module de commande des dispositifs de retenue passifs (retrait et remplacement).
  2. Branchez le câble de récupération des données de l'EDC par connexion directe au module Model S Tesla au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Fixez le connecteur du câble de récupération des données de l'EDC au connecteur gauche du module de commande de retenue, puis soulevez le loquet de retenue pour fixer le câble de récupération des données de l'EDC au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que les loquets de retenue sont complètement engagés.
    Figure 5. Image du module de commande de retenue retiré du véhicule par souci de clarté.
  3. Branchez le câble de récupération des données de l'EDC par connexion directe au module Model S Tesla à l'adaptateur PCAN-USB.
  4. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  5. Branchez l'alimentation 12 V au câble de récupération des données de l'EDC par connexion directe au module Model S Tesla.
  6. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Alimentation externe du module de commande de retenue

L'alimentation externe du module de commande de retenue fait référence à l'alimentation du module de commande de retenue par le biais de la « boucle de premier intervenant » située dans le coffre avant. Cette procédure peut être utilisée si un porte-clé n'est pas disponible, si le système d'alimentation CC 12 V du véhicule n'est pas disponible, ou s'il est autrement impossible de mettre le véhicule en marche.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Suivez toutes les instructions du fabricant pour assurer une utilisation sécuritaire de la source d'alimentation 12 V externe.
Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure nécessite une source d'alimentation 12 V externe.
  1. Ouvrez le capot avant à l'aide de l'une des méthodes suivantes :
    • Écran tactile : touchez Contrôles > Coffre avant.
    • Porte-clé : cliquez deux fois sur le bouton du coffre avant du porte-clé.
    • Model S avec un levier de déverrouillage mécanique intérieur : tirez le levier de déverrouillage mécanique situé sous la boîte à gants.
    • Model S fabriqué le 10 avril 2016 ou avant, sans levier de déverrouillage mécanique intérieur :

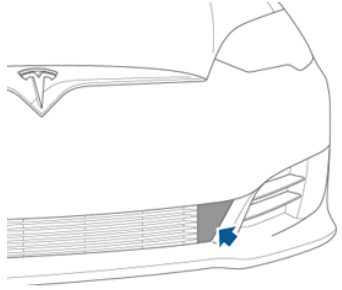

      • Incliner le déflecteur conique vers vous à l’aide d’un outil en plastique permettant un effet de levier à partir du coin supérieur droit.
        Informational PurposesAn informational icon, calling your attention
        Remarque
        Selon la date de production du véhicule et les équipements dont il est doté, un câble et des faisceaux de capteur de stationnement peuvent être connectés à l'arrière du déflecteur conique. Une fois le déflecteur conique retiré, le mécanisme de loquet est situé en dessous du milieu avant du capot.
      • Tirez le levier d’ouverture principal vers la gauche.
      • Poussez vers la droite le levier d'ouverture secondaire pour déverouiller le capot, puis levez le capot.

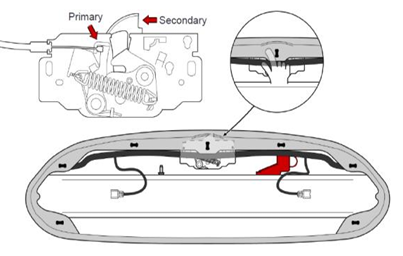

    • Model S fabriqué après le 10 avril 2016, sans levier de déverrouillage mécanique intérieur :
      • Repérez la protection de l'œil de dépannage.
      • Insérez un petit tournevis à lame plate dans la fente située le long du bord supérieur du couvercle, puis faites doucement levier pour retirer le couvercle du cran supérieur.
        Informational PurposesAn informational icon, calling your attention
        Remarque
        Une fois la protection de l'œil de dépannage retirée, les sangles de déverrouillage de loquet primaire et secondaire sont accessibles. La sangle du loquet primaire est identifiée par la lettre A et la sangle du loquet secondaire par la lettre B.

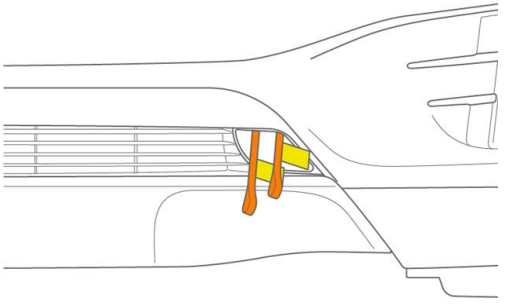

      • Tirez sur la sangle A pour ouvrir le loquet primaire, puis sur la sangle B pour ouvrir le loquet secondaire.

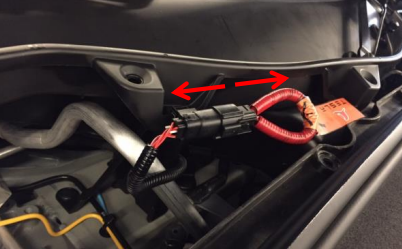

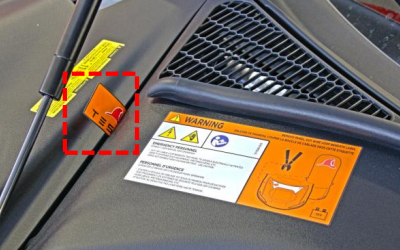

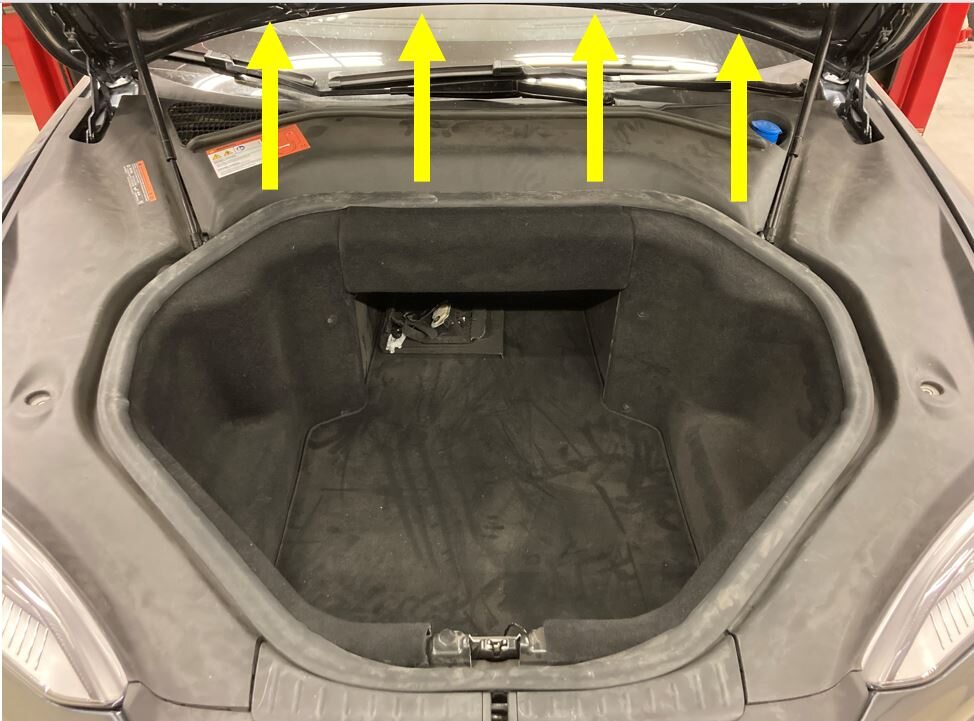

  2. Retirer le panneau d’accès de la boucle de premier intervenant en tirant sur sa bordure arrière vers le haut afin de désengager les cinq pinces qui le retiennent en place. Manipulez le panneau d’accès vers le pare-brise pour le retirer du véhicule.
  3. Débranchez le faisceau de la boucle de premier intervenant.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Attendez au moins deux minutes que tous les circuits électriques se déchargent complètement.

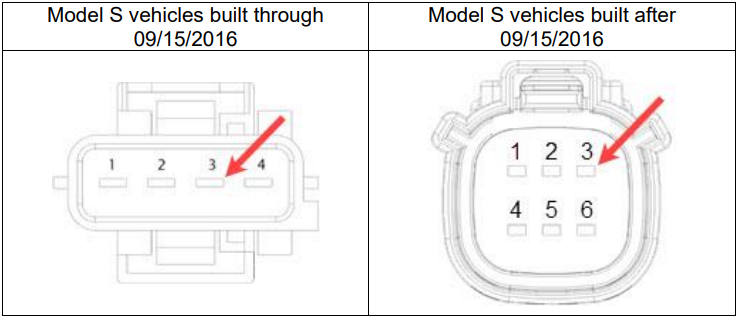

    Figure 6. Boucle de premier intervenant d'un véhicule Model S fabriqué après le 10 avril 2016 illustré; la boucle de premier intervenant des véhicules fabriqués avant le 10 avril 2016 est similaire;
  4. Connectez la borne négative de l'alimentation externe 12 V au châssis du véhicule.
  5. Connectez la borne positive de l'alimentation 12 V à la broche 3 de la boucle de premier intervenant. Voir les diagrammes ci-dessous pour identifier la broche 3.
  6. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Récupération de données

  1. Ouvrez le programme de récupération des données de l'EDC de Tesla. Le programme tente de se connecter automatiquement au module de commande des dispositifs de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque

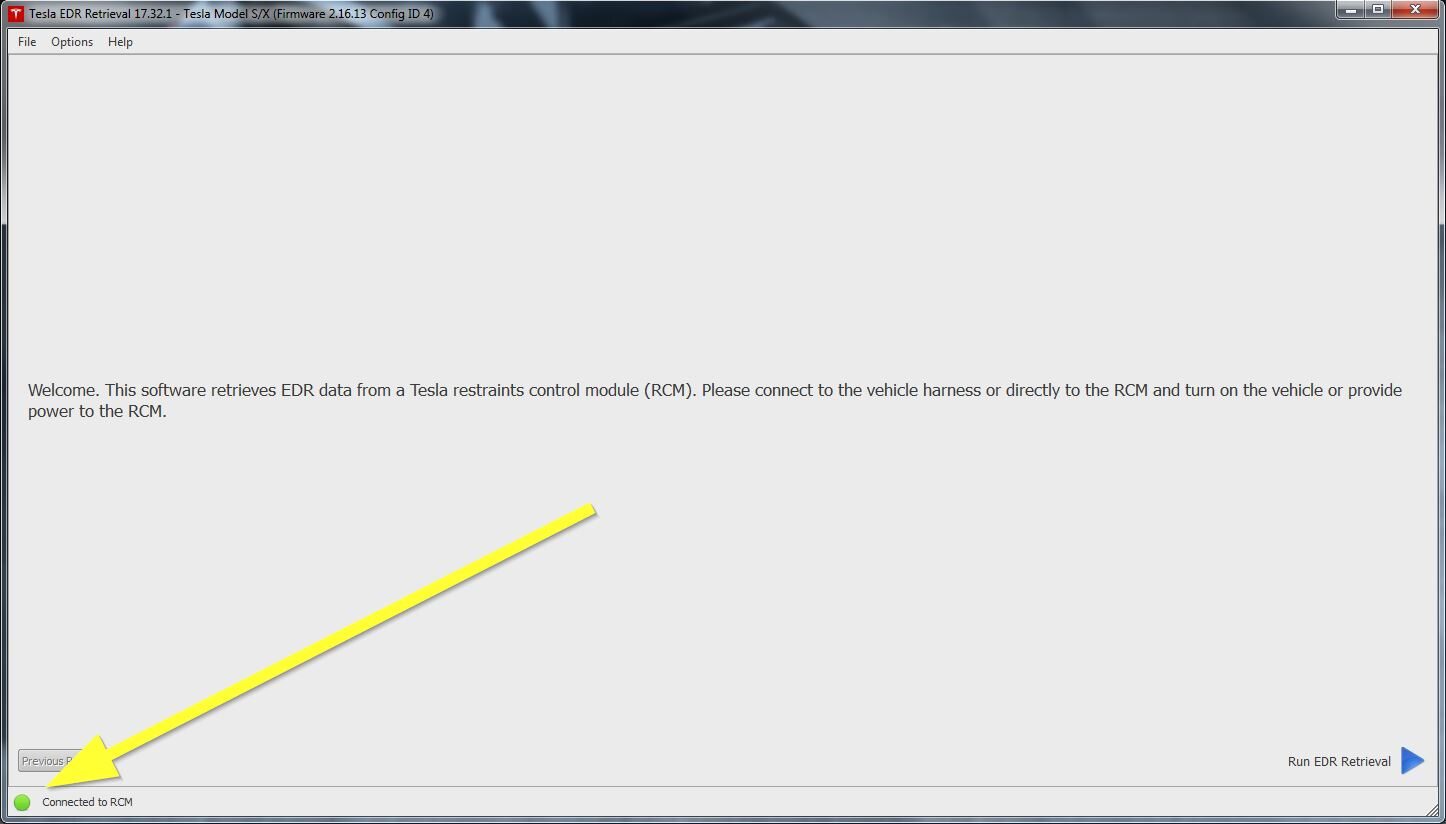

    Lorsque la connexion est établie correctement, un cercle vert et le message « Connected to RCM » (Connecté au module de commande des dispositifs de retenue) s'afficheront dans le coin inférieur gauche de la fenêtre.
    • Si le programme de récupération des données de l'EDC de Tesla ne communique pas avec l'adaptateur PCAN-USB, le message « Pas connecté au PCAN » s'affiche. Vérifiez la connexion à l'adaptateur PCAN.
    • Si le programme de récupération des données de l'EDC de Tesla communique avec l'adaptateur PCAN-USB, mais ne communique pas avec le module de commande de retenue, le message « Pas connecté au module de commande de retenue » s'affiche. Vérifiez la connexion au faisceau du véhicule et à l'alimentation du véhicule. Si la connexion ne peut pas être établie avec succès par le biais du système de communication du véhicule, connectez-vous au module de commande de retenue à l'aide de la procédure décrite dans la section « Établir une connexion directe au module  ».

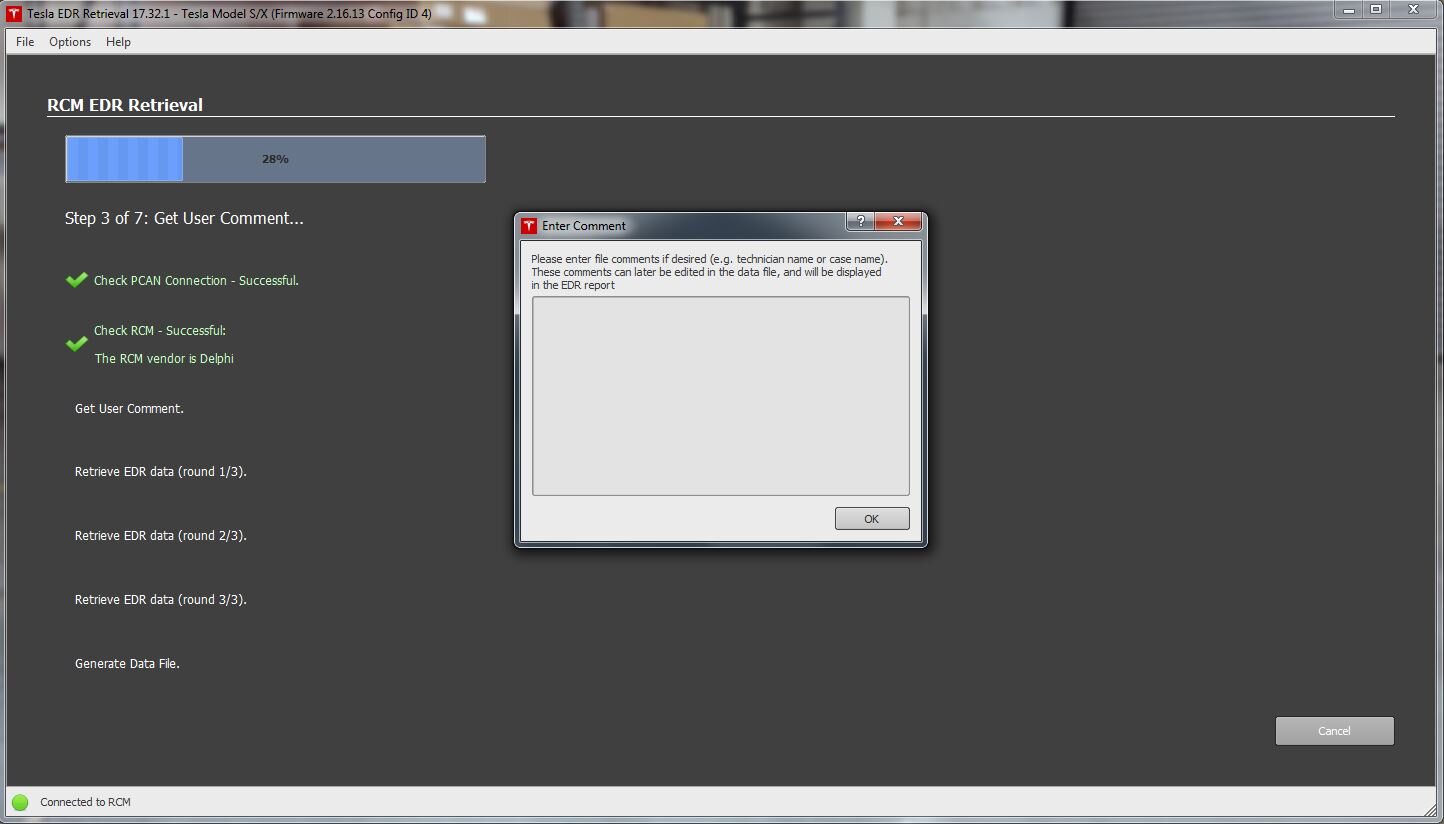

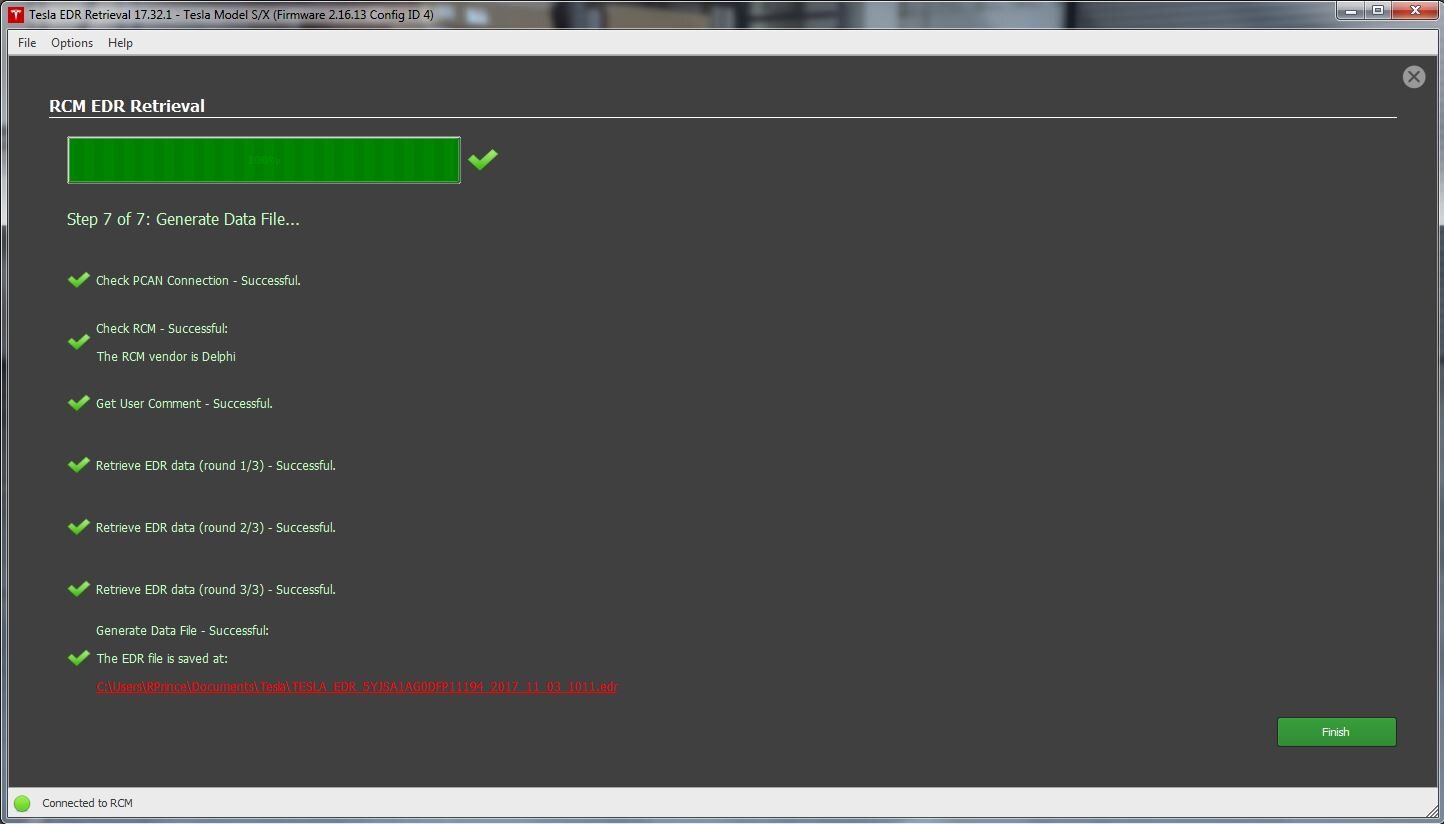

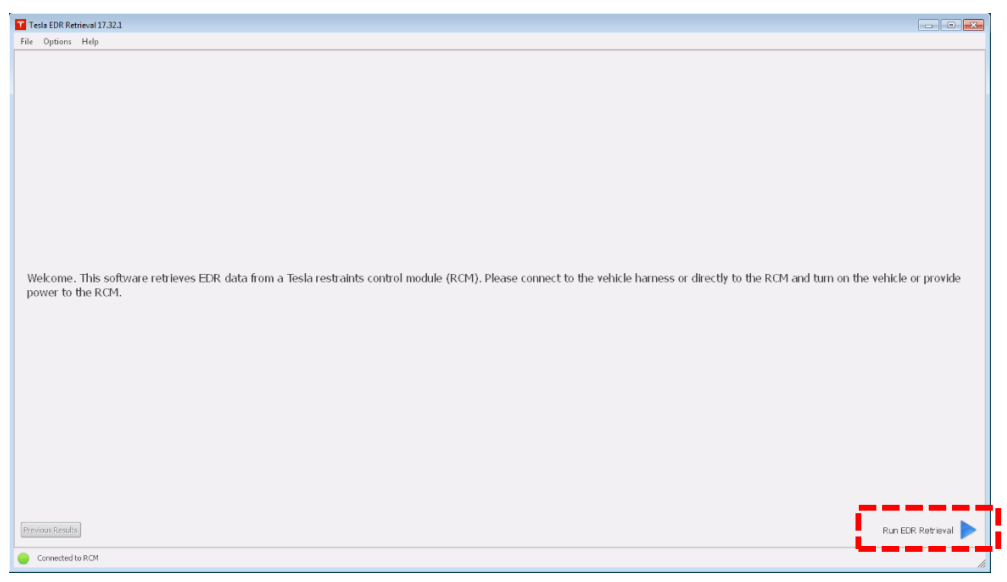

  2. Une fois la connexion à l'EDC établie, cliquez sur « Run EDR Retrieval » (Lancer la récupération des données de l'EDC) et suivez les instructions s’affichant à l’écran pour récupérer et enregistrer les données de l'EDC.

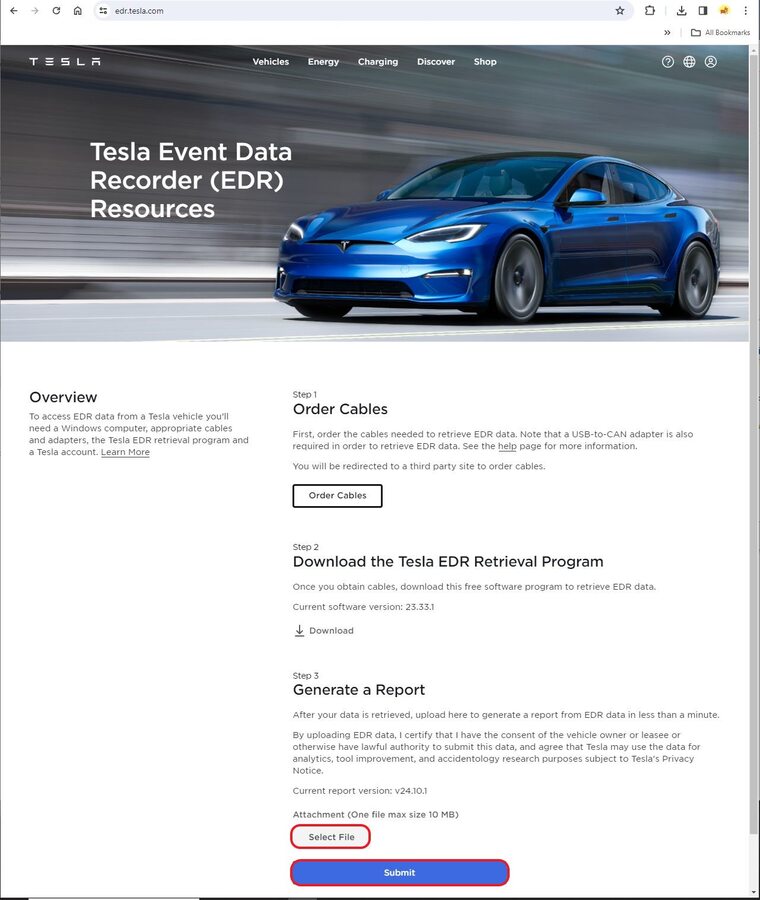

  3. Le fichier de données *.edr récupéré peut être utilisé pour générer un rapport de l'EDC de Tesla à https://edr.tesla.com/.

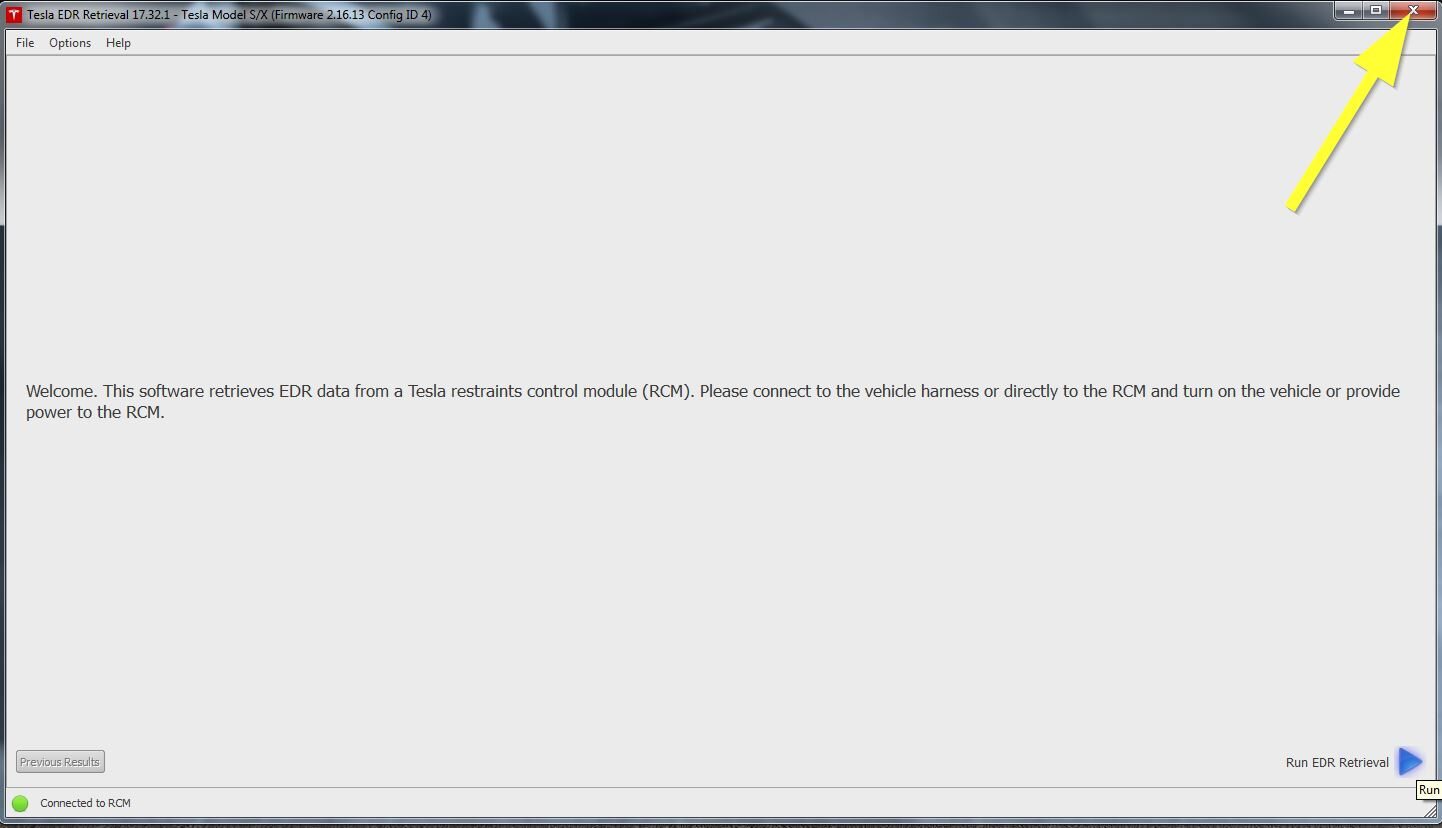

  4. Sélectionnez le « X » dans le coin supérieur droit de la fenêtre pour la fermer le programme de récupération des données de l'EDC lorsque vous avez terminé.
