Câble d'entraînement – toit panoramique – première génération (retrait et remplacement)

Code de correction 24104012

  • 2025-12-18: Mise à jour de l'entière procédure selon la dernière validation et modification du titre à « Câble d'entraînement – toit panoramique – 1re génération – gauche ».

Retrait

  1. Ouvrez les quatre (4) portes
  2. Baissez les quatre (4) vitres.
  3. Toit ouvrant entièrement ouvert à l'aide de l'interface utilisateur
  4. Retirez les boulons qui fixent la vitre coulissante au véhicule
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x boulons, T25, 5 Nm, jetez les boulons de correction
  5. Retirez la vitre coulissante du véhicule
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il est recommandé d'avoir de l'aide
  6. Retirez le tapis de sol avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez les quatre (4) tablettes velcro
  7. Retirez le couvercle latéral gauche du tableau de bord
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les quatre (4) attaches, un (1) connecteur
  8. Retirez la garniture centrale du montant A gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x pinces
  9. Retirez la garniture du montant A inférieur gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x attaches; le nombre d’attaches qui maintiennent la garniture peut varier selon la date de production du véhicule. Remplacez les attaches endommagées ou manquantes avant de réinstaller la garniture de seuil
  10. Retirez la garniture du tableau de bord inférieure gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x vis, T20, 2 Nm, 9x attaches
  11. Relâchez les attaches du panneau latéral de la console avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Sept (7)attaches
  12. Retirez la rallonge de fermeture de console gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    6x attaches; peut varier en fonction de la date de production
  13. Retirez le recouvrement de l’espace pour les jambes du côté gauche..
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Deux (2) vis, T20, 2 Nm, 1x connecteur
  14. Débranchez l'amplificateur premium si équipé
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un (1) connecteur. S'applique uniquement aux véhicules équipés d'un système audio haut de gamme
  15. Retirez le connecteur OBD II du support du syntoniseur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x vis, T20, 2,3 Nm
  16. Débranchez le syntoniseur et déplacez le faisceau pour obtenir du dégagement.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x connecteurs, 1x attache de bord
  17. Retirez les boulons qui fixent le support du syntoniseur au tableau de bord
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x boulons de 10 mm, couple de serrage de 6 Nm, dont 2 sont accessibles par le bas et 1 par l'avant
  18. Retirez l'ensemble support amplificateur/syntoniseur par le bas du support du tableau de bord.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x languette; il y a une languette sur le support qui nécessite de faire glisser légèrement l'ensemble vers l'avant pour la libérer.
  19. Appliquez du ruban de masquage sur le longeron du toit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez du ruban de masquage sur le longeron du toit pour éviter d'endommager la peinture du toit du véhicule.
  20. Retirez les portes des barres de toit de l'applique latérale gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x portes de barres de toit. Faites attention de ne pas casser les portes de barres de toit lors du retrait
  21. Retirez l’applique du côté gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un outil de découpe hydraulique et du nettoyant pour vitres pour lubrifier, puis découpez l'uréthane pour libérer l'applique latérale 1.0. Assurez-vous de bien dégager les joints et de couper complètement l'uréthane. Faites attention de NE PAS endommager la peinture du longeron de toit lors de la découpe
  22. Enlevez les boulons qui fixent le moteur de toit gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x boulons de raccordement, T25, 5 Nm. Jetez-les après le retrait
  23. Séparez le moteur de toit ouvrant gauche du bloc moteur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un outil de garniture en plastique si nécessaire.
  24. Débranchez le connecteur du moteur de toit gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur
  25. Retirez le bloc caméra arrière gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x vis. T25, 5 Nm
  26. Faites glisser la biellette arrière gauche du toit panoramique vers l'avant jusqu'à l'ouverture du bloc caméra.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un long embout pour faciliter le déplacement de la biellette.
  27. Soulevez la biellette arrière gauche et enlevez le sabot de guidage.
  28. Faites glisser la biellette arrière gauche du toit panoramique vers l'arrière, au-delà du rail du cadre.

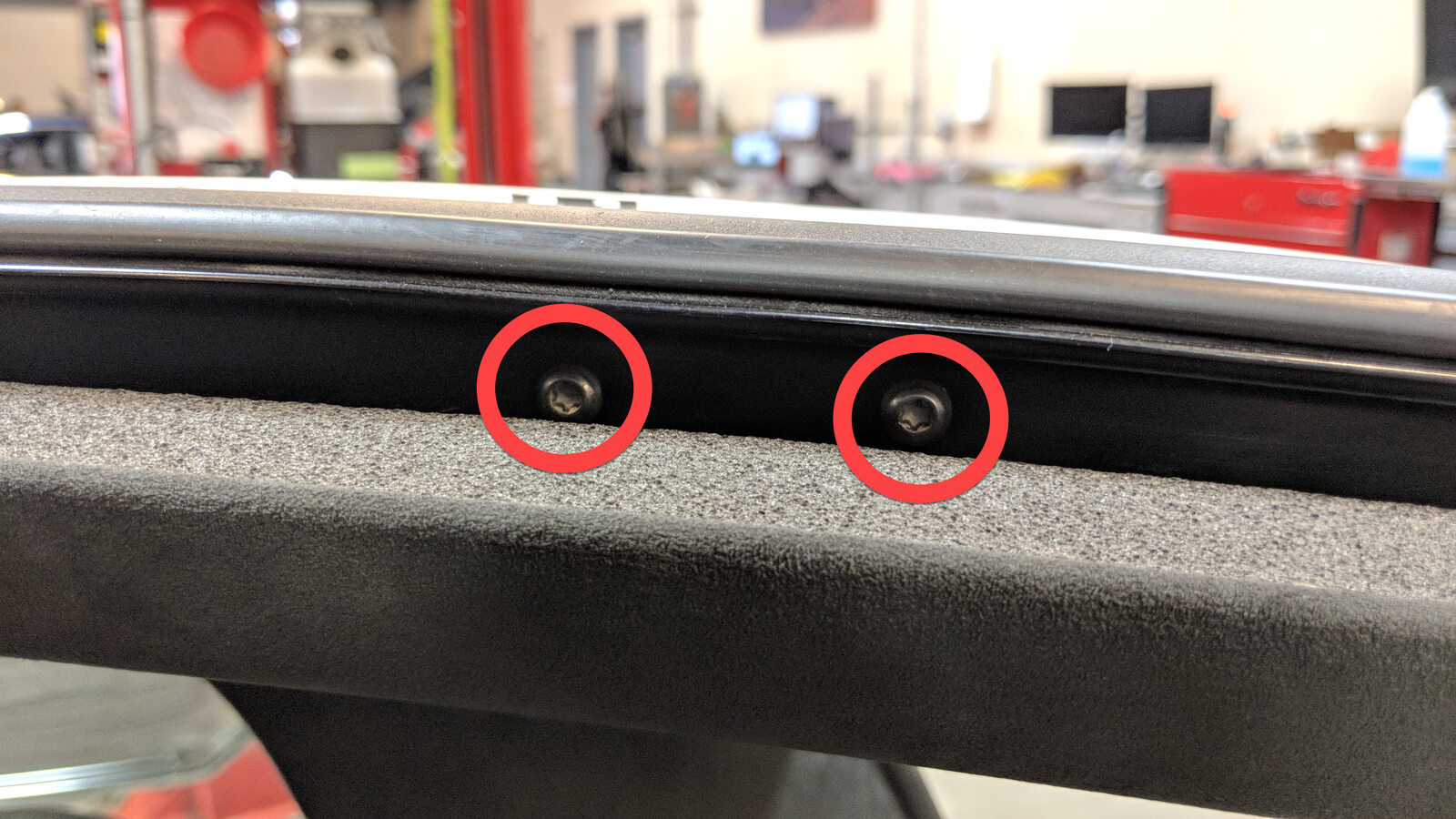

  29. Retirez la vis d'arrêt arrière
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x vis, T20, 6,5 Nm
  30. Retirez la biellette arrière gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque

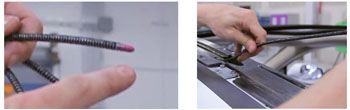

    Tirez la biellette vers l'arrière. Vous devrez peut-être utiliser un crochet plus gros et tirer plus fort.
  31. Retirez le câble d'entraînement du toit panoramique gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le câble peut se bloquer à l'endroit où la vis d'arrêt a été installée. Appliquez suffisamment de force pour le retirer.
  32. Retirez le vieil uréthane de la carrosserie
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ne laissez qu’un maximum de 1 mm d’épaisseur ou moins
  33. Aspirez les débris de la carrosserie et de la garniture de toit.,
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Nettoyez le toit du véhicule en vue de l'installation de la nouvelle vitre arrière fixe.

Installation

Examinez la graisse sur le câble pour vérifier qu'elle n'est pas contaminée par de la saleté, du sable ou des débris. Si elle est contaminée, retirez toute la graisse et appliquez de la graisse neuve.
  1. Retirez le câble d'entraînement du toit panoramique gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez suffisamment de marge pour installer la biellette.
  2. Insérez la biellette arrière gauche dans le câble d'entraînement.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La biellette arrière et le câble de transmission doivent s'emboîter comme les pièces d'un casse-tête. Faites attention de ne pas endommager la vitre fixe ni le rail latéral. Appliquez du lubrifiant pour faciliter l'installation.
  3. Tapez doucement sur la biellette arrière gauche pour insérer l'ensemble dans les rainures du châssis.
  4. Toit panoramique coulissant arrière gauche, liaison vers l'avant jusqu'à l'ouverture du bloc de came
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un long embout pour aider à déplacer le lien
  5. Soulevez la biellette arrière gauche et installez le sabot de guidage.
  6. Faites glisser la biellette arrière gauche du toit panoramique vers l'ouverture arrière.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne faites pas glisser la biellette au-delà de la vis d'arrêt arrière.
  7. Installez le bloc caméra arrière gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x vis. T25, 5 Nm
  8. Installez la vis d'arrêt arrière gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x vis, T20, 6,5 Nm
  9. Faites glisser la biellette avant gauche du toit panoramique vers l'arrière
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les repères de peinture au niveau de la biellette et du cadre panoramique
  10. Installez le connecteur du moteur du toit gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur
  11. Positionnez le moteur de toit ouvrant gauche sur le bloc moteur
  12. Installez les boulons qui fixent le moteur de toit gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x boulons de correction, T25, 5 Nm. Installez des boulons de correction neufs
  13. Remettez l'ensemble de support d'amplificateur/syntoniseur dans le tableau de bord
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que la languette est au-dessus du tableau de bord, sinon il y aura un grand espace près de la cloison
  14. Installez les boulons qui fixent le support du syntoniseur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x boulons, 10 mm, 6Nm
  15. Rebranchez les connecteurs du syntoniseur et fixez l'attache de bord.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x connecteurs, 1x attache de bord
  16. Installez le côté mâle OBD II sur le support
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Deux (2) vis, T20, 2,3 Nm
  17. Branchez l'amplificateur premium, le cas échéant
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur. Installez bien le connecteur en place, puis engagez la languette de verrouillage
  18. Installez le recouvrement de l’espace pour les jambes de gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Deux (2) vis, T20, 2 Nm, 1x connecteur
  19. Installez la rallonge de fermeture gauche en moquette de la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Six (6) attaches
  20. Fixez les attaches du panneau latéral de la console avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Sept (7)attaches
  21. Installez la garniture inférieure gauche du tableau de bord
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x vis, T20, 2 Nm, 9x attaches, Remplacez toute attache endommagée ou manquante avant l'installation
  22. Installez la garniture du montant A inférieur gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x attaches; le nombre d’attaches qui maintiennent la garniture de seuil du montant A peut varier selon la date de production du véhicule. Remplacez les attaches endommagées ou manquantes avant de réinstaller la garniture de seuil.
  23. Installez le tapis de sol avant gauche
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Fixez les quatre (4) tablettes velcro
  24. Installez la garniture centrale du montant A gauche
  25. Installez le couvercle latéral gauche du tableau de bord
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les quatre (4) attaches, un (1) connecteur
  26. Remettez les biellettes panoramiques avant en position d'origine.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x biellette
  27. Placez la vitre coulissante à la place sur le véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il est recommandé d'obtenir de l'aide
  28. Installez les boulons qui fixent la vitre coulissante au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    4x boulons, T25, 5 Nm. Installez les nouveaux boulons de correction
  29. Connectez l'ordinateur portable au véhicule à l'aide d'une connexion Ethernet via Toolbox 3
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur, 2x attaches. Sur les modèles récents, on accède au connecteur sous le microcontrôleur, après avoir retiré le petit compartiment. Sur les anciens modèles, on accède au port à gauche du panneau de commande, après avoir retiré le capuchon d'extrémité. Ouvrez le site Web Toolbox 3 et connectez-vous au véhicule : https://toolbox.teslamotors.com. Sélectionnez l’icône d’état de la connexion en haut à droite, puis « Connexion locale » (l’icône devient verte lorsque le véhicule est connecté). La connexion locale activera le mode service Plus sur l’écran.
  30. Sélectionnez l’onglet « Actions », puis recherchez « Étalonner le toit ouvrant ».
  31. Sélectionnez « Étalonner le toit ouvrant », cliquez sur « Exécuter », et laissez la procédure se terminer.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le toit se fermera complètement, puis s'ouvrira complètement.
  32. Fermez complètement le toit ouvrant à l'aide de l'interface utilisateur.
  33. Déconnectez Toolbox du véhicule et installez le petit compartiment sous l’unité de commande multimédia
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur, 2x attaches, Assurez-vous que les câbles de diagnostic sont repliés dans la position appropriée, puis insérez le petit compartiment
  34. Toit panoramique partiellement ouvert.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Sélectionnez l'option de ventilation dans l'interface utilisateur pour ouvrir légèrement le toit ouvrant panoramique.

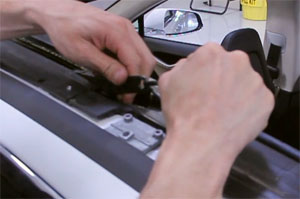

  35. Installez les attaches sur l'applique de toit gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez une petite quantité de graisse à l'endroit où l'attache sera installée.

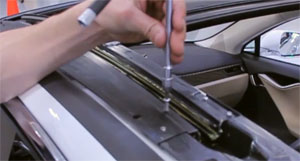

  36. Installez l'applique de toit gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez des repères adhésifs sur le longeron de toit, alignés avec les attaches.
  37. Appliquez l'apprêt sur le cadre et les attaches d'applique.
  38. Appliquez de petites quantités d'uréthane à l'arrière des attaches.

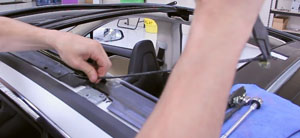

  39. Installez les appliques de toit gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez durcir l'uréthane, puis fixez les bords avant en position d'installation à l'aide de ruban adhésif.
  40. Retirez le ruban de masquage du longeron de toit.
  41. Actionnez la vitre coulissante et assurez-vous qu'elle ne tremble pas à l'ouverture ou à la fermeture.
  42. Remontez les quatre vitre
  43. Fermez les quatre (4) portes
