Batterie HT (à propulsion/transmission intégrale) (retrait et installation)

Code de correction 16010101 (à propulsion), 16010201 (transmission intégrale)

  • 2024-08-16 : Ajout d'une note indiquant qu'il n'est pas nécessaire d'effectuer la procédure de désactivation HT.
  • 06-03-2024 : Ajout des étapes de retrait et d'installation des couvercles du volet d'aération pour les véhicules équipés de ces couvercles.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Seuls les techniciens qui ont été sensibilisés aux dangers de la haute tension et qui ont complété toutes les formations de certification requises (le cas échéant) sont autorisés à effectuer cette procédure. Portez toujours un équipement de protection personnelle et des gants isolants haute tension ayant un classement minimal de 0 (1000 volts) avant de manipuler un câble à haute tension. Se référer à la note technique TN-15-92-003, « Mises en garde relatives à la haute tension » pour obtenir des renseignements supplémentaires sur la sécurité.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Si le véhicule est doté de la suspension pneumatique, activez le mode « Jack » (Cric) sur l'écran tactile avant de soulever le véhicule, puis installez des chandelles.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Avant de commencer cette procédure, assurez-vous que tous les boulons qui fixent la batterie au véhicule sont installés sur le véhicule. Si vous ne vérifiez pas les boulons manquants, la batterie risque de se desserrer de manière inattendue et de blesser un technicien.
Informational PurposesAn informational icon, calling your attention
Remarque
Utilisez une perceuse électrique sans fil avec un adaptateur à prise 3/8 po et une clé à cliquet pneumatique à prise 3/8 po pour effectuer cette procédure. N’utilisez pas une clé à chocs pour retirer les pièces de fixation de la batterie.
Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure doit être exécutée par deux techniciens.

Dépose

  1. Ouvrez la porte avant gauche.
  2. Abaissez la vitre avant gauche.
  3. Soulevez et soutenez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  4. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement).
  5. Retirez les tabliers côtés droit et gauche sous le capot. Voir Tablier sous le capot – côté gauche (Retirer et remplacer).
  6. Retirez le conduit d’admission du filtre HEPA. Voir Conduit - Filtre HEPA - Entrée (retirer et remplacer).
  7. Retirez le conduit de sortie du filtre HEPA. Voir Conduit – filtre HEPA – sortie (retrait et remplacement).
  8. Débranchez l'alimentation 12 V. Voir Disconnect 12V Power.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    N'effectuez pas la procédure de désactivation HT. Elle n'est pas nécessaire lors du retrait et de l'installation d'une batterie HT.
  9. Soulevez complètement le véhicule et abaissez le pont élévateur sur les cales de sécurité.
    Informational PurposesAn informational icon, calling your attention
    Remarque

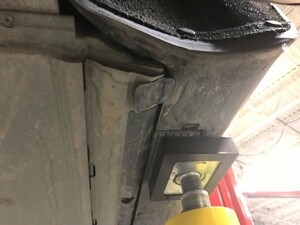

    Bloquez le véhicule à une hauteur confortable pour travailler. Assurez-vous que les verrous émettent un clic, sur les deux côtés avant d’abaisser le véhicule, sinon ce dernier pourrait basculer sur le côté.
  10. Retirez les deux (2) couvercles du volet d'aération de la batterie HT, le cas échéant.
  11. Retirez les attaches (x2) qui fixent la plaque de cisaillement gauche au carénage de roue.

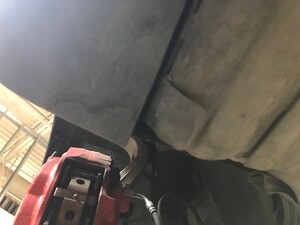

    Figure 1. Côté gauche illustré; côté droit similaire
  12. Relâchez les attaches qui fixent la plaque de cisaillement au véhicule, puis retirez la plaque de cisaillement du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Jetez l'écrou nyloc après l'avoir retiré.
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Douille de 15mm
    • Douille T25
    • Douille de 10 mm
    Figure 2. Côté gauche illustré; côté droit similaire
  13. Répétez les étapes 11 et 12 pour la plaque de cisaillement droite.
  14. Retirez le panneau de protection aérodynamique central. Voir Panneau - bouclier aérodynamique - central (retirer et remplacer).
  15. Retirez les attaches (x14) qui fixent les couvercles de ski latéral droit au véhicule, puis retirez les couvercles du véhicule. Répétez cette étape pour le côté gauche du véhicule.
  16. Retirez les boulons (x2) qui fixent le bouclier contre les extrusions inférieur avant au véhicule, puis retirez le bouclier contre les extrusions du véhicule.
    16 Nm (11.8 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille T30
  17. Desserrez les quatre boulons centraux qui fixent la batterie haute tension. Après avoir desserré les quatre boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    38 Nm (28.0 lbs-ft)
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Prise E12
  18. Positionnez la table de batterie sous le véhicule.
  19. Avec de l’aide, abaissez le véhicule sur la table.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez la table par rapport au véhicule et relevez les roulettes pour mettre la table à niveau si nécessaire.
  20. Desserrez les huit boulons centraux qui fixent la batterie haute tension. Après avoir desserré les huit boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    38 Nm (28.0 lbs-ft)
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Prise E12
  21. Desserrez les quatre boulons avant de la batterie HT. Après avoir desserré les quatre boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    30 Nm (22.1 lbs-ft)
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Douille de 13 mm
  22. Desserrez les boulons de 21 mm (x2) qui fixent l'avant de la batterie HT. Après avoir desserré les deux boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    115 Nm (84.8 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 21 mm
  23. Desserrez les boulons du bas de caisse gauche (x8). Après avoir desserré les huit boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    55 Nm (40.6 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  24. Desserrez les boulons du bas de caisse droit (x8). Après avoir desserré les huit boulons, utilisez une perceuse à batterie pour retirer les boulons et les jeter.
    55 Nm (40.6 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  25. Soulevez le véhicule par rapport à la batterie haute tension.
  26. Éloignez la batterie HT du véhicule.
  27. Placez une pancarte de danger HT sur la batterie HT et placez une barrière autour de la zone de travail.
  28. Retirez tous les objets de vos poches et veillez à ne pas porter d’objets métalliques.
  29. Inspectez les gants isolants contre la haute tension.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Vérifiez que les gants ne sont pas endommagés avant de les utiliser. Consultez le document d’entretien TN-15-92-003 pour des informations sur l’inspection des gants haute tension. https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC.
  30. Mettez des gants isolants HV et des couvre-gants en cuir.
  31. Utilisez un multimètre pour contrôler les tensions du coupleur rapide.
    • Entre B+ et la masse
    • Entre B- et la masse
    • Entre B+ et B-
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Si la lecture d'une tension est supérieure à 10 V, continuez à maintenir les sondes sur les points de test pour faire chuter la tension à 10 V. Si la tension ne chute pas, contactez un ingénieur d’entretien sur le terrain avant d'effectuer tout autre travail.
  32. Vérifiez la tension du raccord rapide HT.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    B+ à mise à la masse, B- à la mise à la masse et B+ à B-, Si la lecture de tension dépasse 10 V, les contacteurs du bloc-batterie ne sont pas complètement ouverts, Communiquez avec le service d’ingénierie pour obtenir de l'aide.
  33. Insérez le couvercle de raccord rapide haute tension (1038478-00-A) et le couvercle de raccord rapide BT (1028325-00-A) dans les raccords rapides haute tension et basse tension.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si les couvercles ne sont pas disponibles, servez-vous de ruban de masquage 3M 2480S (largeur de 2 po) ou de ruban adhésif en vinyle rouge 3M 471 (largeur de 2 po) pour sceller les raccords rapides.
  34. Retirez les couvre-gants en cuir et les gants isolants contre la haute tension.

Installation

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Portez un équipement de protection personnelle approprié lorsque vous manipulez des composants haute tension, comme le raccord rapide, même si ces composants n'ont pas été entretenus.
Informational PurposesAn informational icon, calling your attention
Remarque
Respectez les conditions suivantes lors de l'installation de la batterie HT de remplacement, en particulier pour les véhicules construits avant le 10 avril 2016 :
    • Si le numéro de pièce de la batterie HT de remplacement est 1014116-00-xxx ou plus récent, inspectez les bras de suspension arrière supérieurs :
      • Si les numéros de pièce sont 1027426-00-C (Double Moteur) ou plus récent, ou 1027421-00-E (à propulsion) ou plus récent, les bras sont à jour et il N’EST PAS nécessaire de les remplacer.
      • Si les références sont antérieures à 1027426-00-C (Double Moteur) ou 1027421-00-E (à propulsion), remplacez les bras par les pièces portant les numéros 1027426-00-C (Double Moteur) ou 1027421-00-E (à propulsion) ou plus récents. Voir Biellette - Suspension - Arrière - Supérieur - Gauche (retrait et remplacement).
    • Véhicules Model S fabriqués avant le 10 avril 2016 : Inspectez visuellement le raccord rapide HT :
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Consultez TN-13-16-001, « Inspection de raccord rapide » pour de plus amples renseignements.
      1. Inspectez visuellement le joint de jupe sur le raccord rapide HT du côté véhicule pour détecter tout dommage ou déformation. En cas de dommage ou de déformation, remplacez le joint du raccord rapide (voir la procédure).
      2. Inspectez visuellement les lames, les broches et l’isolateur en plastique du raccord rapide HT du côté véhicule pour détecter tout dommage ou corrosion. En cas de dommage ou de déformation, remplacez le raccord rapide HT du côté véhicule (voir la procédure).
      3. Au besoin, nettoyez les lames, les broches et l'isolateur en plastique du raccord rapide HT du côté véhicule avec des lingettes imbibées d'alcool et laissez l'alcool sécher complètement.
      4. Utilisez un écouvillon pour appliquer une émulsion P-80 à l'extérieur du joint principal et à l'intérieur du joint de jupe sur le raccord rapide HT du côté véhicule.

  2. Positionnez la batterie haute tension sous le véhicule.
  3. Mettez des gants isolants HT et des sur-gants en cuir et ne les retirez pas tant que la batterie HT n'est pas couplée au véhicule.
  4. Retirez les couvercles ou le ruban des raccords rapides BT et HT.
  5. Abaissez le véhicule sur la batterie.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Il pourrait y avoir une haute tension résiduelle au niveau du connecteur du raccord rapide qui pourrait provoquer un arc lors de l'inspection de la connexion à cet endroit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les connexions du raccord rapide avant de l'abaisser complètement, De l'aide est recommandée
  6. Retirez les couvre-gants en cuir et les gants isolants contre la haute tension.
  7. Utilisez une perceuse à batterie pour poser les nouveaux boulons avant de la batterie HT, mais ne les serrez pas complètement.
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  8. Utilisez une perceuse à batterie pour installer de nouveaux boulons de 21 mm (x2) pour fixer l'avant de la batterie HT, mais ne les serrez pas complètement.
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 21 mm
  9. Utilisez une perceuse à batterie pour installer de nouveaux boulons centraux (x8) pour fixer la batterie HT, mais ne les serrez pas complètement.
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Prise E12
  10. Utilisez une perceuse à batterie pour poser les nouveaux boulons du bas de caisse gauche (x8), mais ne les serrez pas complètement.
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  11. Utilisez une perceuse à batterie pour poser les nouveaux boulons du bas de caisse droit (x8), mais ne les serrez pas complètement.
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  12. Serrez les boulons du bas de caisse gauche et droit (x16).
    55 Nm (40.6 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
    Figure 3. Côté gauche illustré; côté droit similaire
  13. Serrez les huit boulons centraux qui fixent la batterie haute tension.
    38 Nm (28.0 lbs-ft)
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Prise E12
  14. Serrez les boulons avant de la batterie HT (x4).
    30 Nm (22.1 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 13 mm
  15. Serrez les boulons de 21 mm (x2) qui fixent l'avant de la batterie HT.
    115 Nm (84.8 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille de 21 mm
  16. Avec de l'aide, soulevez le véhicule et retirez la table de batterie.
  17. Installez de nouveaux boulons centraux (x4) pour fixer la batterie HT. Une fois que tous les boulons ont été posés, serrez-les.
    38 Nm (28.0 lbs-ft)
    Conseil : Nous recommandons l’utilisation d’un ou de plusieurs des outils suivants :
    • Prise E12
  18. Placez le bouclier contre les extrusions inférieur avant dans le véhicule, puis installez les boulons (x2) qui fixent le bouclier contre les extrusions au véhicule.
    16 Nm (11.8 lbs-ft)
    Conseil : L’utilisation du ou des outils suivants est recommandée :
    • Douille T30
  19. Positionnez les couvercles de ski latéral droit (x3) dans le véhicule, puis installez les attaches (x14) qui fixent les couvercles au véhicule. Répétez cette étape pour le côté gauche du véhicule.
  20. Installez le panneau de protection aérodynamique central. Voir Panneau - bouclier aérodynamique - central (retirer et remplacer).
  21. Installez les attaches qui fixent la plaque de cisaillement gauche au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez un nouvel écrou nyloc.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Voir les spécifications de couple pour chaque fixation :
    • Douille de 15 mm – 35 Nm
    • Douille T25 – 6 Nm
    • Douille de 10mm – 4 Nm
    Figure 4. Côté gauche illustré; côté droit similaire
  22. Installez les attaches (x2) qui fixent la plaque de cisaillement gauche au carénage de la roue.
    Figure 5. Côté gauche illustré; côté droit similaire
  23. Répétez les étapes 20 et 21 pour la plaque de cisaillement droite.
  24. Le cas échéant, installez les couvercles du volet d'aération (x2) sur la batterie HT.
  25. Abaissez partiellement le véhicule.
  26. Branchez l’alimentation 12 V. Voir Disconnect 12V Power.
  27. Installez le conduit de sortie du filtre HEPA. Voir Conduit – filtre HEPA – sortie (retrait et remplacement).
  28. Installez le conduit d’admission du filtre HEPA. Voir Conduit - Filtre HEPA - Entrée (retirer et remplacer).
  29. Installez les tabliers côtés droit et gauche sous le capot. Voir Tablier sous le capot – côté gauche (Retirer et remplacer).
  30. Installez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retrait et remplacement).
  31. Retirez le véhicule du pont élévateur. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  32. Relevez la glace avant côté gauche et fermez la porte avant côté gauche.
