Phare - réglage (méthode du mur)

Code de correction 17400100 FRT 0.10 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-01-14: Mise à jour des étapes concernant le réglage des phares et ajout de photos.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Procédure

  1. Appliquez un morceau de ruban adhésif sur le mur à 66,1 cm (26 po) du sol.
  2. Appliquez le ruban au sol à 7,6 m (25 pi) du mur.
  3. Garez le véhicule sur une surface plane perpendiculaire au mur et alignez le carénage avant avec le ruban adhésif au sol.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Choisissez une zone de travail sombre avec un faible éclairage ambiant pour obtenir de meilleurs résultats. Assurez-vous que la pression des pneus est conforme aux spécifications.
  4. Ouvrez la porte avant gauche et abaissez la vitre avant gauche.
  5. À l'aide de l'écran central, accédez à Controls (Contrôles) > Suspension > Medium (Moyenne) pour régler la hauteur de la suspension pneumatique à « Moyenne ».
  6. À l'aide de l'écran central, accédez à Controls (Contrôles) > Service (Entretien) > Jack Mode (Mode Cric) pour placer le véhicule en mode Cric.
  7. À l'aide de l'écran central, accédez à Controls (Contrôles) > Service > Adjust Headlamps (Régler les phares) pour accéder au mode de réglage des phares.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le véhicule effectuera automatiquement une calibration des phares

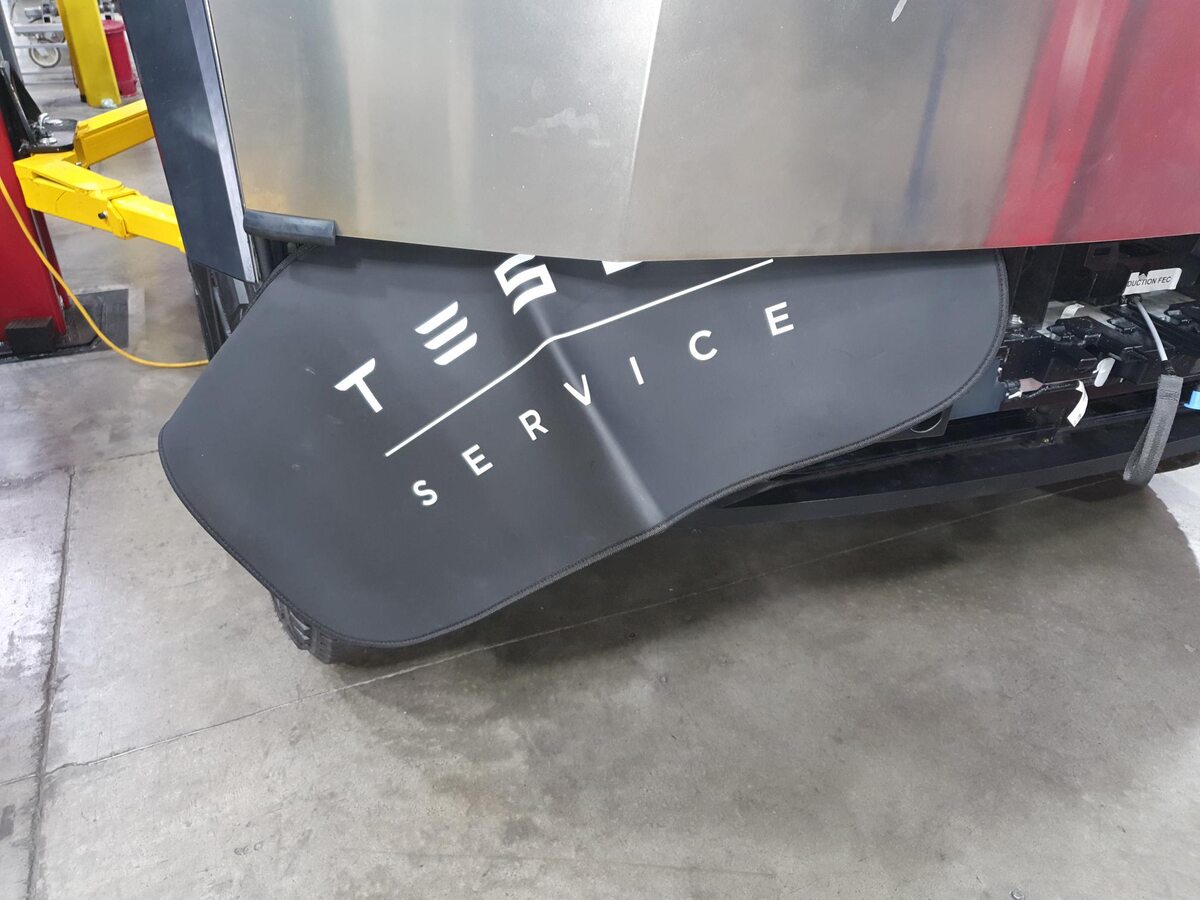

  8. Couvrez complètement le phare gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Un couvercle d'aile pourrait être utilisé.
  9. Sélectionnez Right (Droite) et utilisez la molette gauche sur le volant pour ajuster le niveau du faisceau lumineux.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne vous asseyez pas dans le véhicule pendant le réglage, car cela affecterait la hauteur du phare.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ajustez le phare droit afin que le haut du faisceau horizontal s'aligne sur la marque de ruban sur le mur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les ajustements de gauche à droite ne peuvent pas être faits sur le Cybertruck

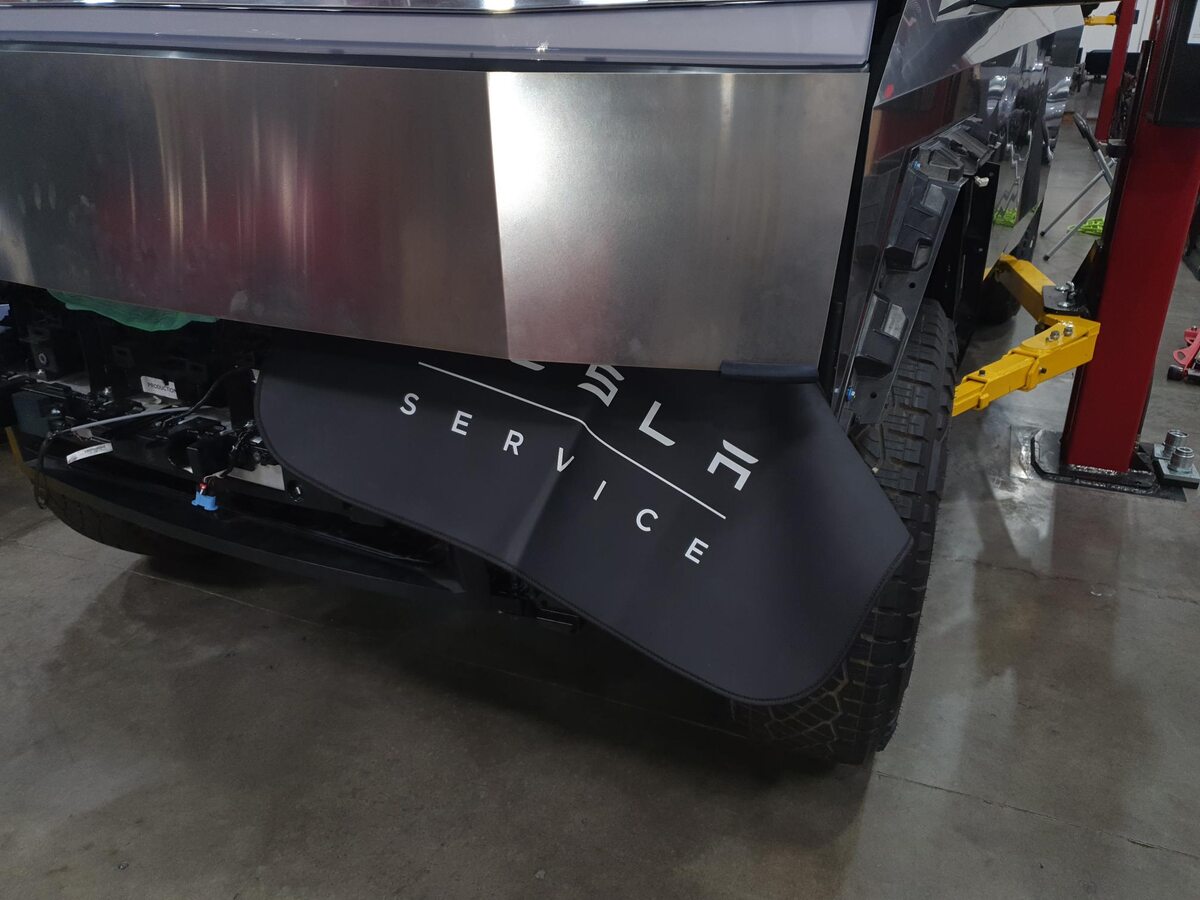

  10. Retirez le recouvrement du phare gauche puis couvrez complètement le phare droit.
  11. Sélectionnez Left (Gauche) et utilisez la molette gauche sur le volant pour ajuster le niveau du faisceau lumineux.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne vous asseyez pas dans le véhicule pendant le réglage, car cela affecterait la hauteur du phare.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ajustez le phare gauche de façon à ce que le haut du faisceau horizontal s'aligne avec la marque de ruban sur le mur et que le bord gauche du faisceau en forme de L s'aligne avec le ruban de référence droit.
  12. Quittez le mode de réglage des phares sur l'écran central.
  13. Relevez la vitre arrière gauche et fermez la porte arrière gauche.
