Code de correction NEW REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

1. Open tailgate
   Remarque

   Press button to release



2. Remove fastener covers from bed floor assembly
   Remarque

   14x covers











3. Remove bed floor assembly
   Remarque

   10x short bolts, 15mm, 56 Nm, 2x long bolts, 15mm, 46Nm, Lift front edge with trim tool then remove panel, Recommend assistance









4. Remove LH sail applique
   Remarque

   15x clips, 1x connector, 1x harness clip, Lift rear edge first to remove connector and harness clip









5. Remove LH upper bed side wall assembly
   Remarque

   13x clips, Start from rear, Pull from the bottom downwards





6. Remove LH bed closeout panel
   Remarque

   6x clips, 1x tab, Release LH tailgate cable by disengaging lock spring from bolt and sliding cable eyelet off to allow removal of bed closeout panel from vehicle









7. Remove LH lower bed side wall
   Remarque

   2x bolt, 15mm, 25 Nm, 4x bolts, 10mm, 11 Nm, 4x nuts, 10mm, 10 Nm, 1x connector, 4x L track fastener covers

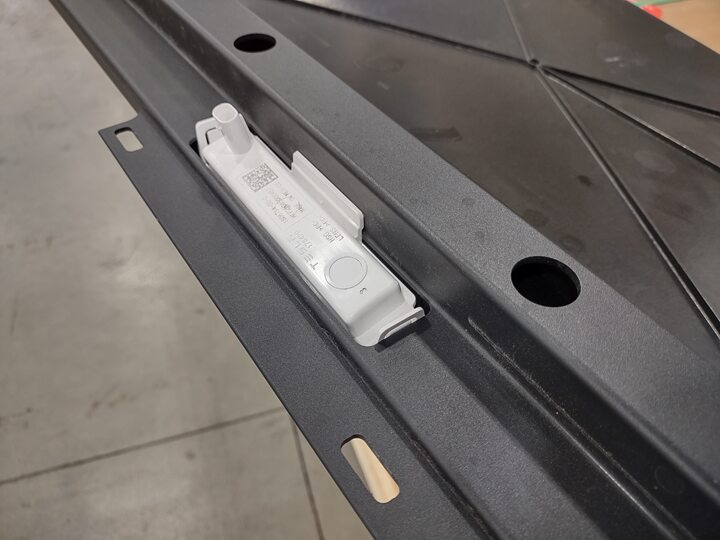

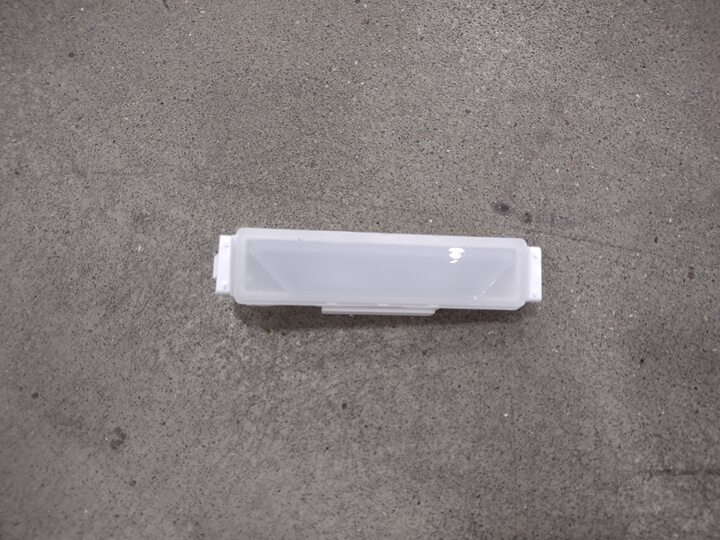

8. Remove LH bed light
   Remarque

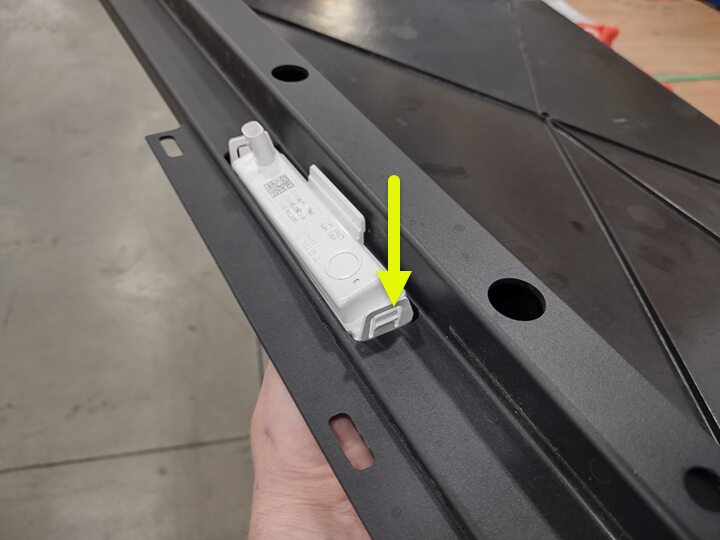

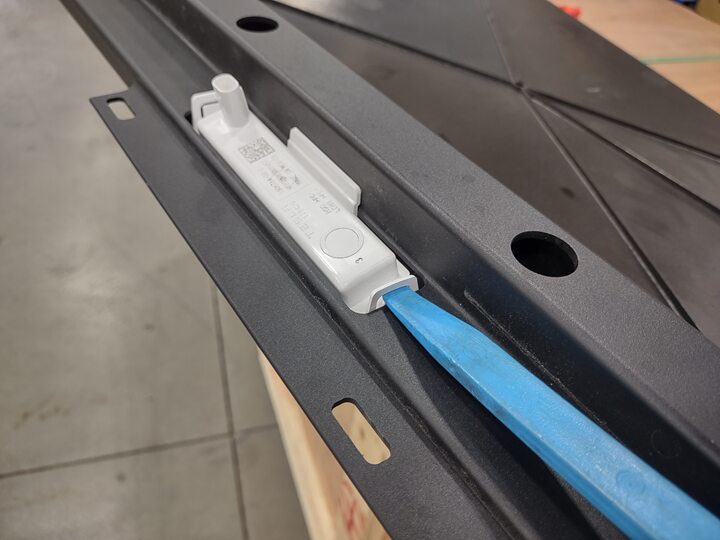

   2x tabs, Release tab and lift upwards









9. Install LH bed light
   Remarque

   2x tabs, Place lamp and push downward, Ensure both tabs engage







10. Install LH lower bed side wall
    Remarque

    2x bolt, 15mm, 25 Nm, 4x bolts, 10mm, 11 Nm, 4x nuts, 10mm, 10 Nm, 1x connector, 4x L track fastener covers

















11. Install LH bed closeout panel
    Remarque

    6x clips, 1x tab, Secure LH tailgate cable once closeout installed







12. Install LH upper bed side wall assembly
    Remarque

    13x clips, Replace any missing or damaged clips, Lift tonneau seal as required





13. Install LH sail applique
    Remarque

    15x clips, 1x connector, 1x harness clip, Replace any broken clips





14. Install bed floor assembly
    Remarque

    10x short bolts, 15mm, 56 Nm, 2x long bolts, 15mm, 46Nm, Recommend assistance











15. Install fastener covers onto bed floor assembly
    Remarque

    14x covers









16. Close tailgate
