Foam Datum Pad - Fabric Tonneau (Long Range) (Remove and Install)

Code de correction NEW REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.
  • 2025-06-21: Released new procedure.
  1. Open tailgate
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Press button to release
  2. Remove LH sail applique
    Informational PurposesAn informational icon, calling your attention
    Remarque
    15x clips, 1x connector, 1x harness clip, Lift rear edge first to remove connector and harness clip
  3. Release upper tonneau applique from lower tonneau applique
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x bolts, T25, 10Nm, Pivot up and forward

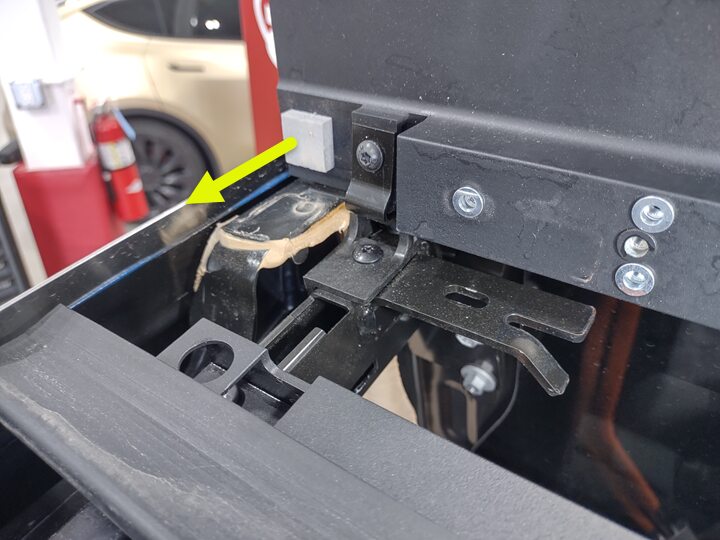

  4. Remove LH foam datum
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x pad, Remove residual adhesive from upper applique
  5. Install LH foam datum
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x pad
  6. Fasten upper tonneau applique onto lower tonneau applique
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x bolts, T25, 10Nm, Pivot upper tonneau applique down and rearward
  7. Install LH sail applique
    Informational PurposesAn informational icon, calling your attention
    Remarque
    15x clips, 1x connector, 1x harness clip, Replace any broken clips
  8. Close tailgate
