Rear Energry Absorber - Cast Bumper Assembly - LH (Remove and Install)

Code de correction 1001094031 1001094032 FRT 0.72 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Retirez le carénage arrière. Voir Rear Bumper Fascia - Rear Fascia (Remove and Install).
  2. Retirez le support du marchepied central arrière gauche. Voir Rear Bumper Fascia - Fascia Step Bracket Center - LH (Remove and Install).
  3. Retirez le support côté carrosserie arrière gauche. Voir Rear Bumper Fascia - Body Side Bracket - LH (Remove and Install).
  4. Répétez les étapes 2 et 3 pour le côté droit du véhicule.
  5. Retirez le support central. Rear Energry Absorber - Center Bracket (Remove and Install).
  6. Retirez l'UCE de la remorque. Voir Body Controllers - Trailer ECU (Remove and Install).

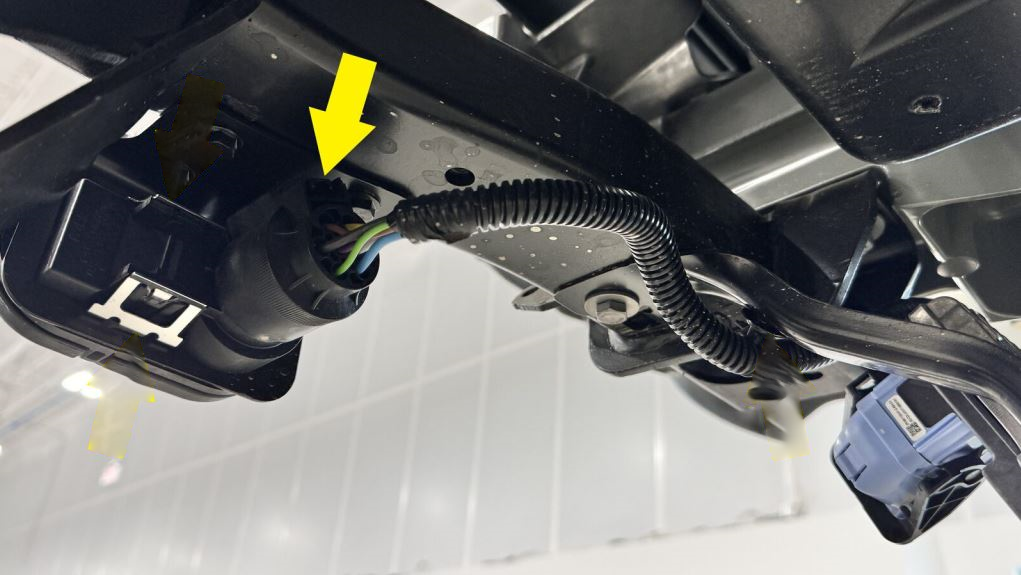

  7. Débranchez le connecteur électrique de la prise du connecteur de la remorque.

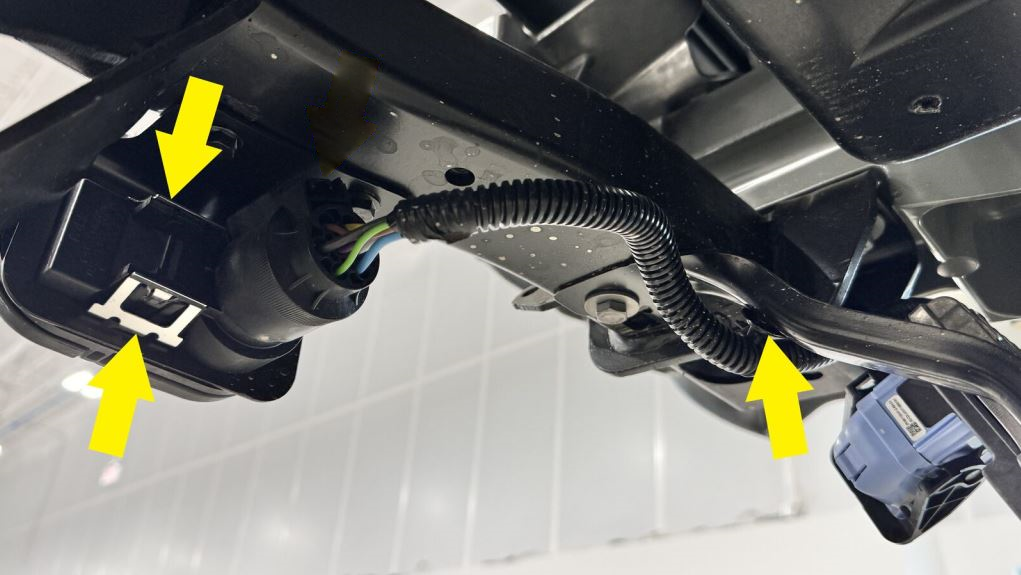

  8. Relâchez les attaches et les languettes qui fixent la prise du connecteur de la remorque et le faisceau au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appuyez sur les languettes pour libérer la prise du connecteur.
  9. Retirez les boulons (x4) qui fixent les supports du diffuseur à l'attelage de remorquage.
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm

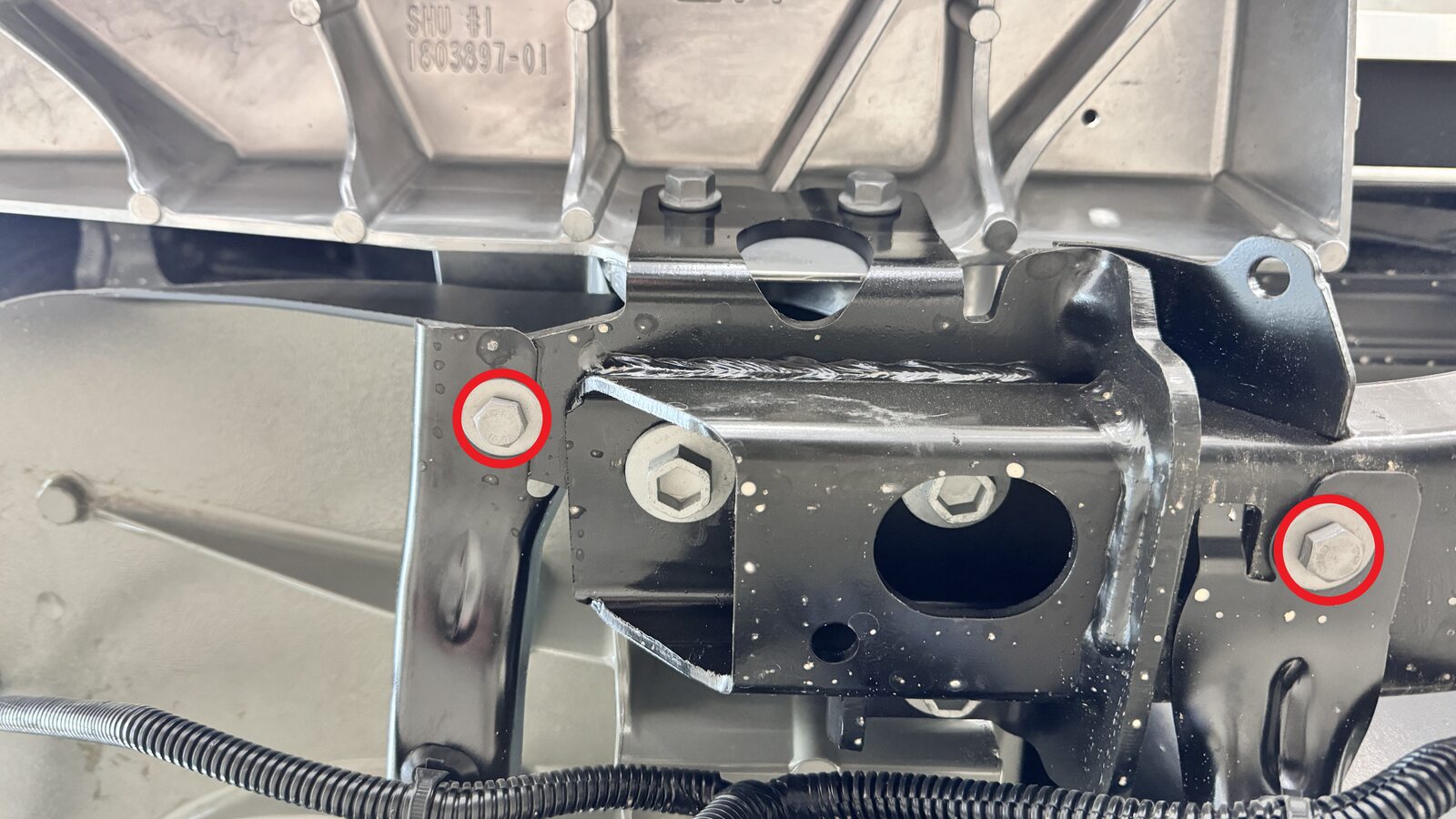

  10. Avec de l'aide, retirez les boulons (x12) qui fixent l'attelage de remorquage au véhicule, puis retirez l'ensemble du véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
    • Douille de 15 mm
    • Douille de 18 mm

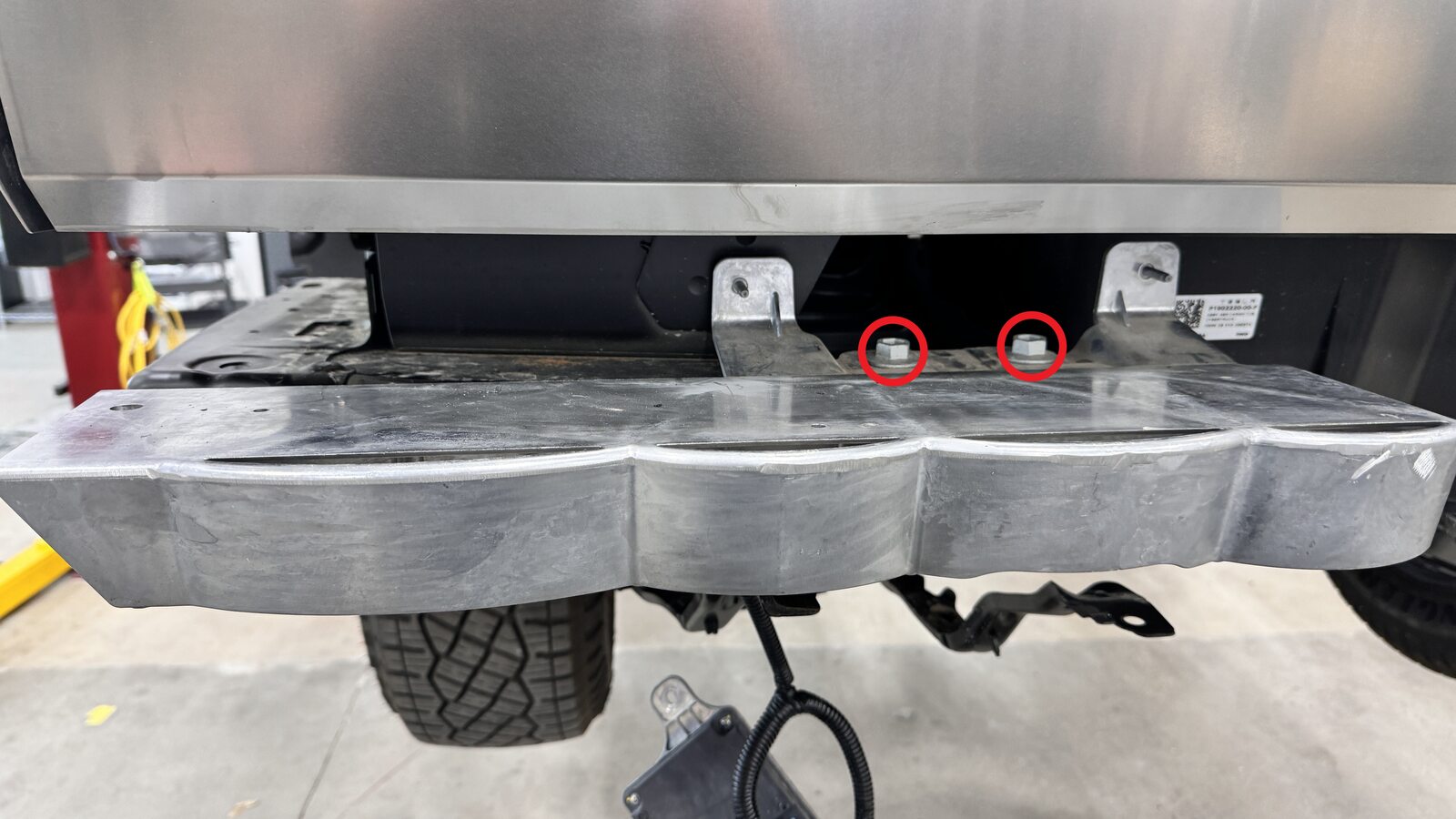

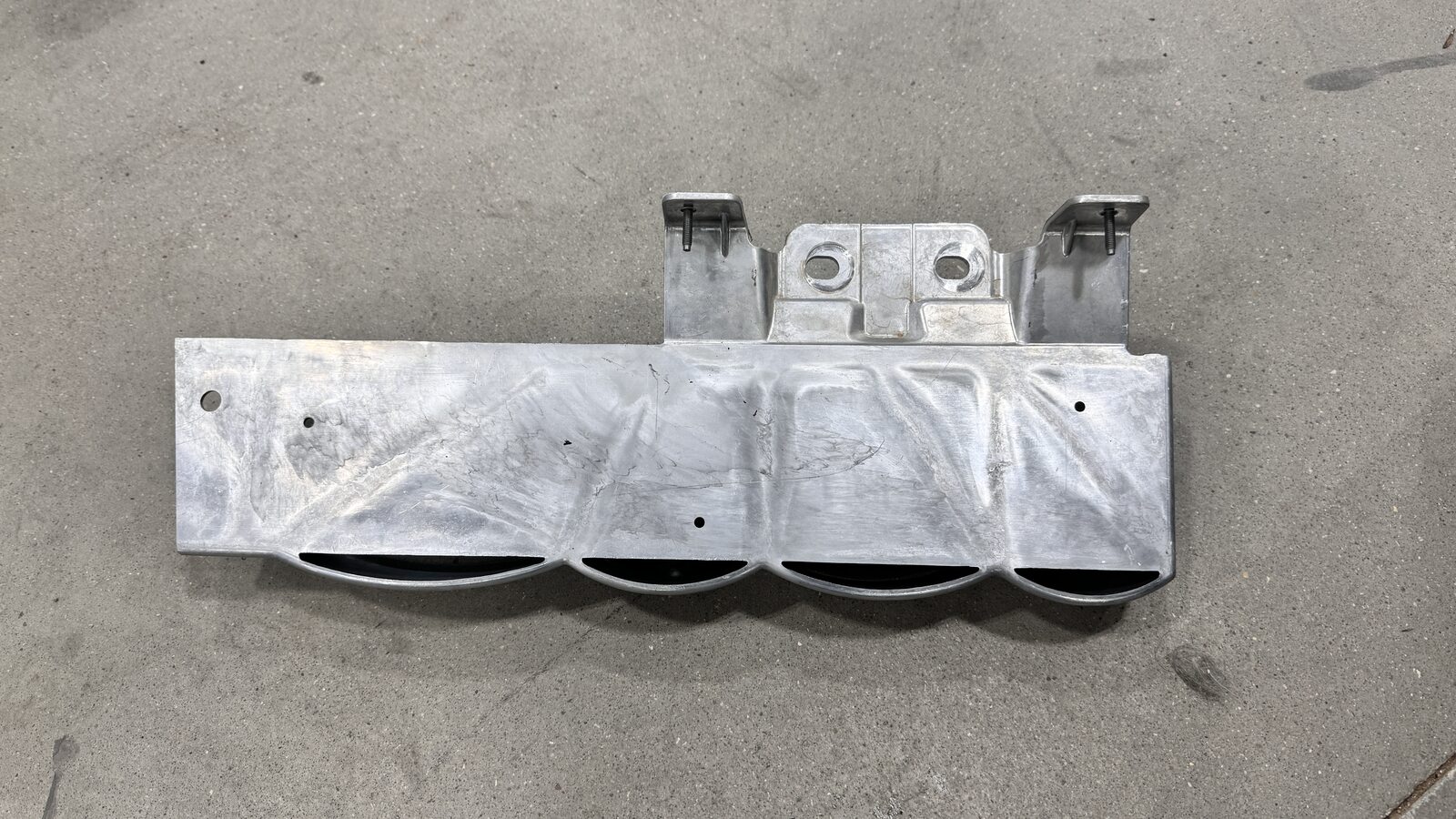

  11. Retirez les boulons (x2) qui fixent l'ensemble de pare-chocs moulé gauche au véhicule, puis retirez l'ensemble du véhicule.
    90 Nm (66.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 18 mm

Installer

  1. Positionnez l'ensemble de pare-chocs moulé gauche dans le véhicule, puis installez les boulons (x2) qui fixent l'ensemble au véhicule.
    90 Nm (66.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 18 mm

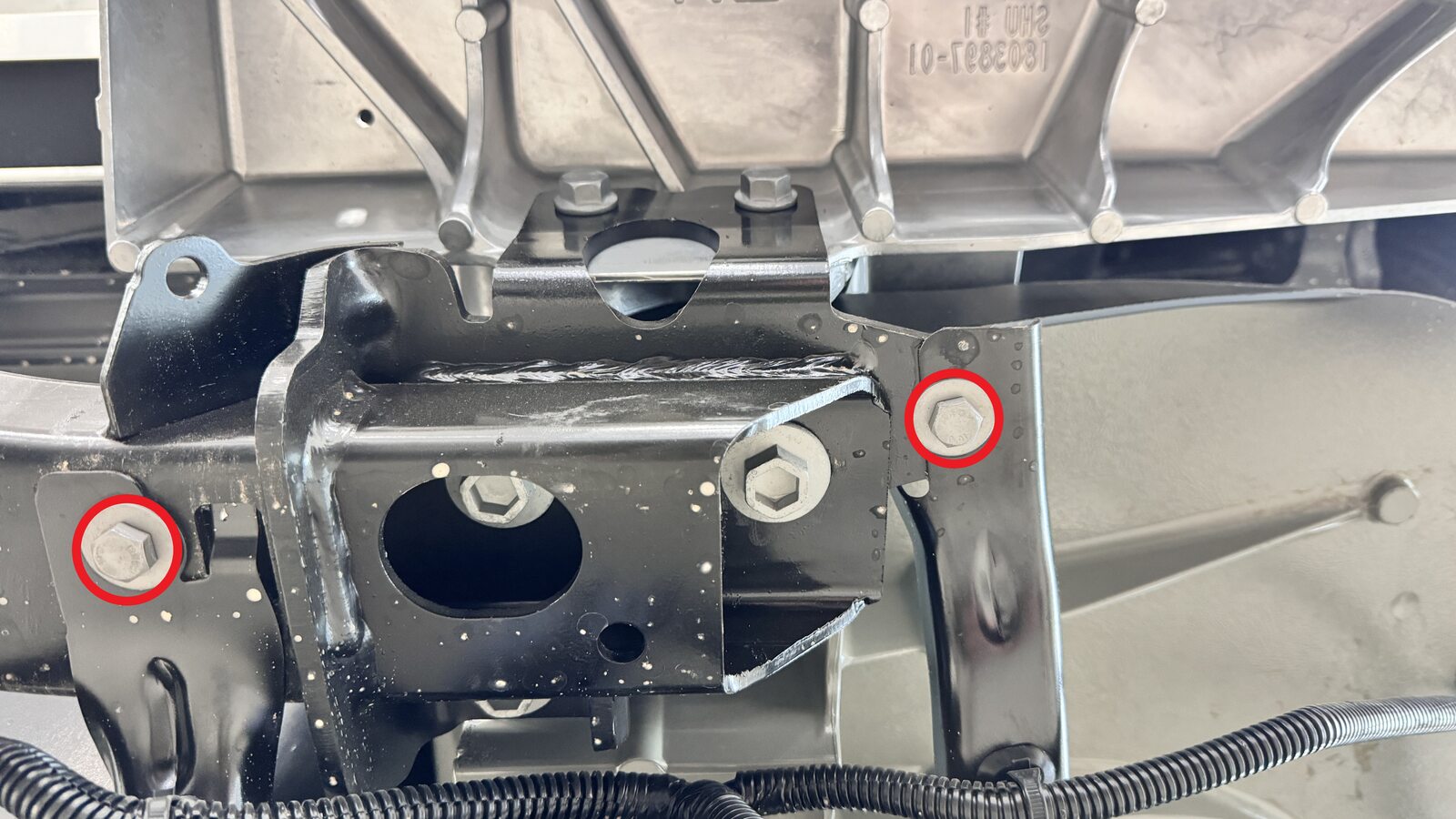

  2. Avec de l'aide, positionnez l'ensemble d'attelage de remorquage sur le véhicule, puis installez les boulons (x12) qui fixent l'attelage au véhicule.
    16 Nm (11.8 lbs-ft)
    44 Nm (32.4 lbs-ft)
    178 Nm (131.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Serrez les boulons de 13 mm (x2) à 16 Nm, les boulons de 15 mm (x4) à 44 Nm et les boulons de 18 mm (x6) à 178 Nm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
    • Douille de 15 mm
    • Douille de 18 mm
  3. Installez les boulons (x4) qui fixent les supports du diffuseur à l'attelage de remorquage.
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
  4. Fixez les attaches et les languettes qui fixent la prise du connecteur de la remorque et le faisceau au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez vers l'intérieur pour fixer la prise du connecteur.
  5. Branchez le connecteur électrique de la prise du connecteur de la remorque.
  6. Installez l'UCE de la remorque. Voir Body Controllers - Trailer ECU (Remove and Install).
  7. Installez le support central. Rear Energry Absorber - Center Bracket (Remove and Install).
  8. Installez le support côté carrosserie arrière droit. Voir Rear Bumper Fascia - Body Side Bracket - LH (Remove and Install).
  9. Installez le support du marchepied central arrière droit. Voir Rear Bumper Fascia - Fascia Step Bracket Center - LH (Remove and Install).
  10. Répétez les étapes 8 et 9 pour le côté gauche du véhicule.
  11. Installez l'ensemble de carénage arrière. Voir Rear Bumper Fascia - Rear Fascia (Remove and Install).
