Code de correction NA REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

1. Soulevez et soutenez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
2. Ouvrez la porte avant gauche et abaissez la vitre avant gauche.
3. Mettez le véhicule en mode Entretien. Voir Mode Entretien.
4. Remove the front aero shield. See Undertray - Front Aeroshield (Remove and Install).
5. Position an oil drain container underneath the oil pump.

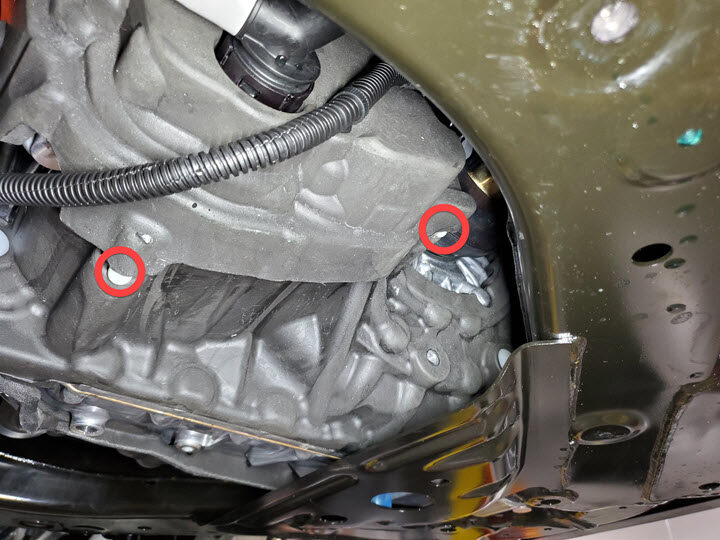

6. Release the clips (x2) that attach the RH side of the acoustic cover to the lower portion of the acoustic cover.



7. Release the clips (x2) that attach the RH side of the acoustic cover to the front drive unit.
   Remarque

   Route the cover between the subframe and halfshaft.

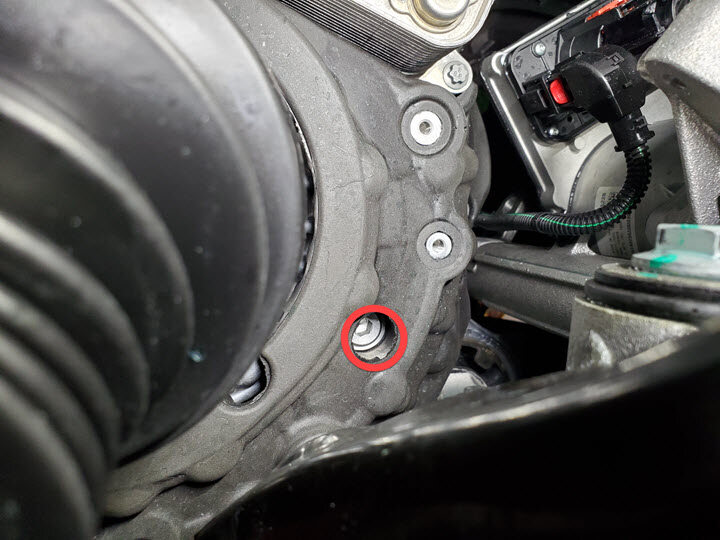

8. Remove oil fill plug from FDU
   Remarque

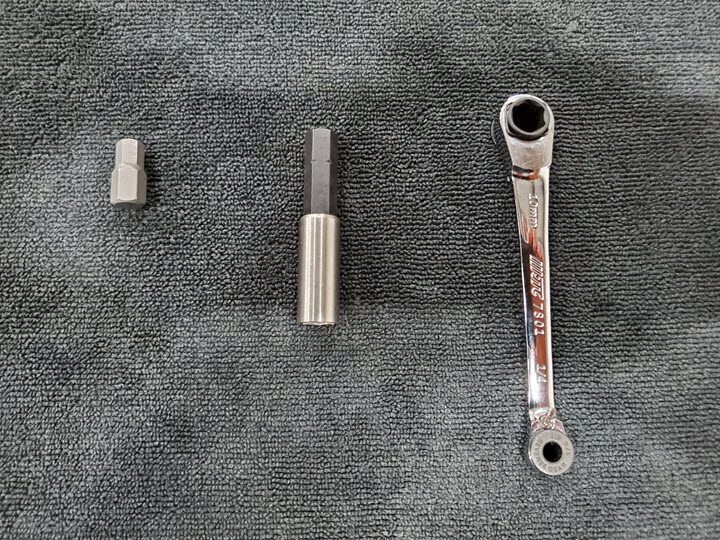

   1x plug, 8mm Allen, 15 Nm, Verify the O-ring is not damaged, Replace O-ring as needed

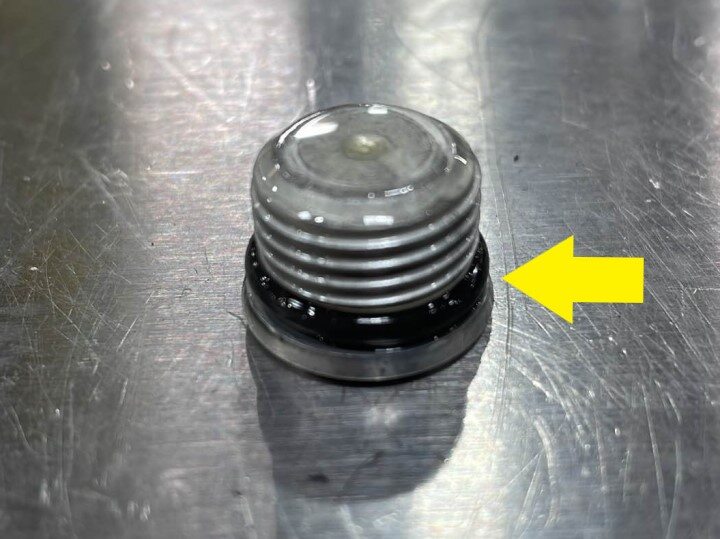

9. Inspect plug O-rings
   Remarque

   Inspect O-ring on fill plug, if damaged replace affected plug



10. Set up fill kit with KAF1
    Remarque

    Fill oil generously to container as it will prevent underfill and additional air being injectedOnly use KAF1 fluid, Do not interchange or mix oil types

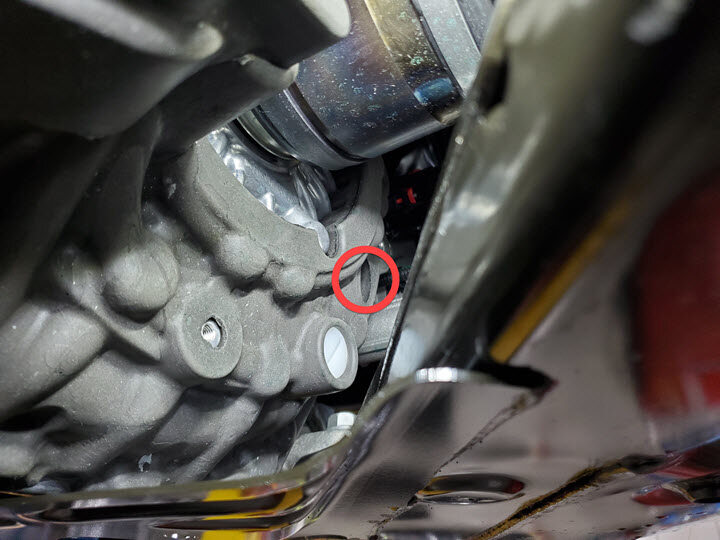

11. Position oil pump hose into FDU fill hole





12. Pump fluid into FDU
    Remarque

    Fill to spill, Only use KAF1 fluid, Do not interchange or mix oil types, Note amount needed, If more than 300mL is needed then escalate to Service Engineering





13. Remove oil pump hose from FDU fill hole
    Remarque

    Turn valve to off and remove from fill hole

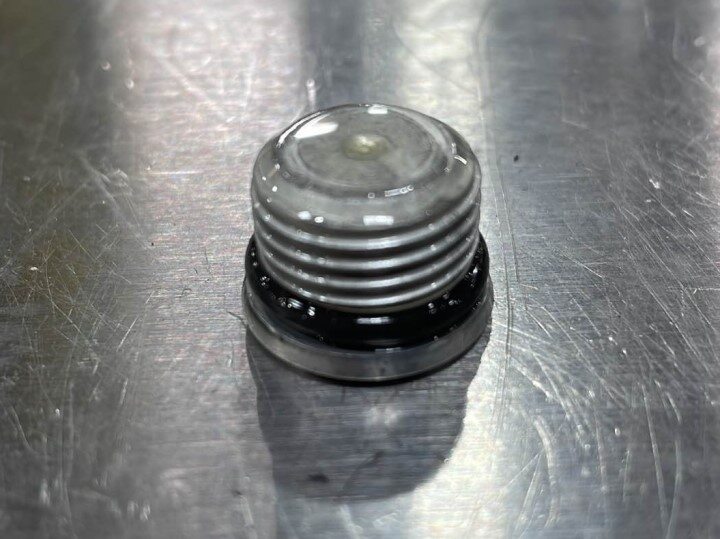

14. Install oil fill plug onto FDU
    Remarque

    1x plug, 8mm Allen, 15 Nm, Verify the O-ring is not damaged, Replace O-ring as needed















15. Spray area with brake cleaner and wipe any residual fluid



16. Secure the clips (x2) that attach the RH side of the acoustic cover to the front drive unit.
    Remarque

    Route cover between subframe and axle.











17. Secure the clips (x2) that attach the RH side of the acoustic cover to the lower portion of the acoustic cover.



18. Install the front aero shield. See Undertray - Front Aeroshield (Remove and Install).
19. Lower the vehicle until the tires are touching the ground.
20. Quitter mode Entretien. Voir Mode Entretien.
21. Retirez le véhicule du pont élévateur. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
22. Remontez la glace avant gauche et fermez la porte avant gauche.
