Quarter Panel Assembly - LH - Instrument Panel (Remove and Replace)

Code de correction 1405027052 FRT 0.18 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-03-13: Étapes de suppression mises à jour et vidéos ajoutées. Le panneau doit être brisé et jeté. Titre de la procédure mis à jour à Supprimer et Remplacer.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.

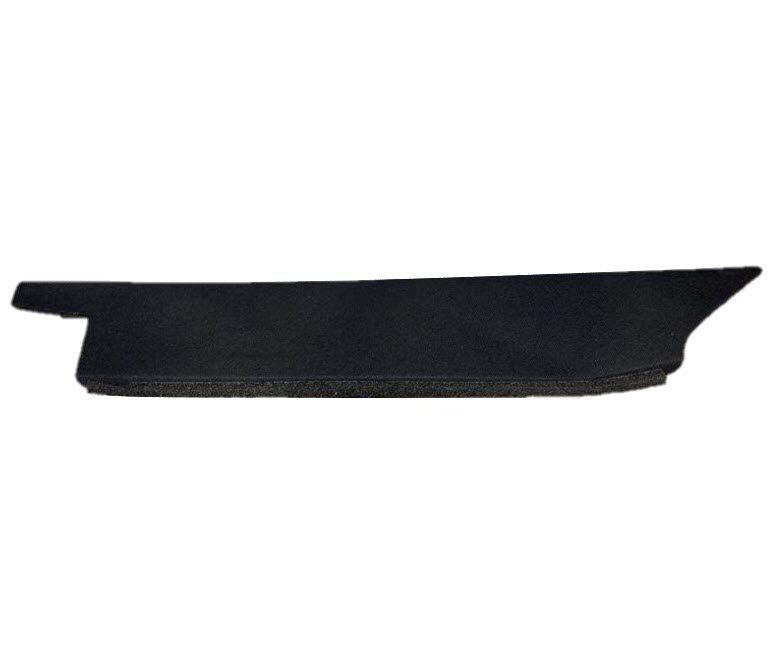

  2. Relâchez les attaches et les repères, puis retirez le panneau de custode du tableau de bord gauche du véhicule.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION

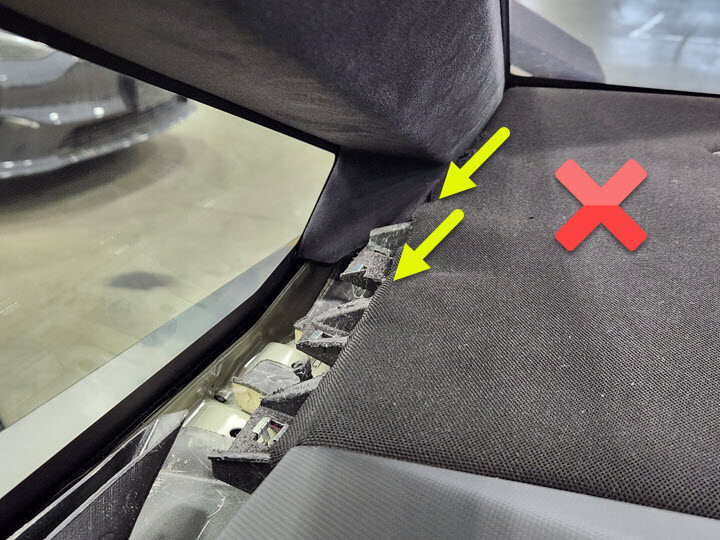

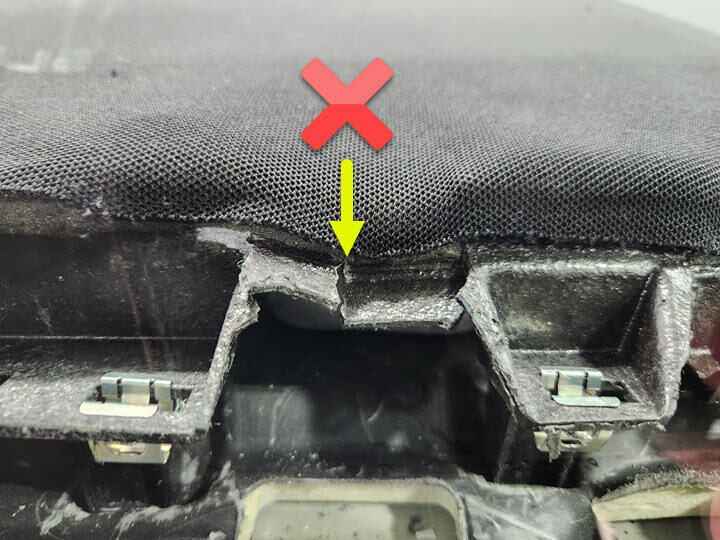

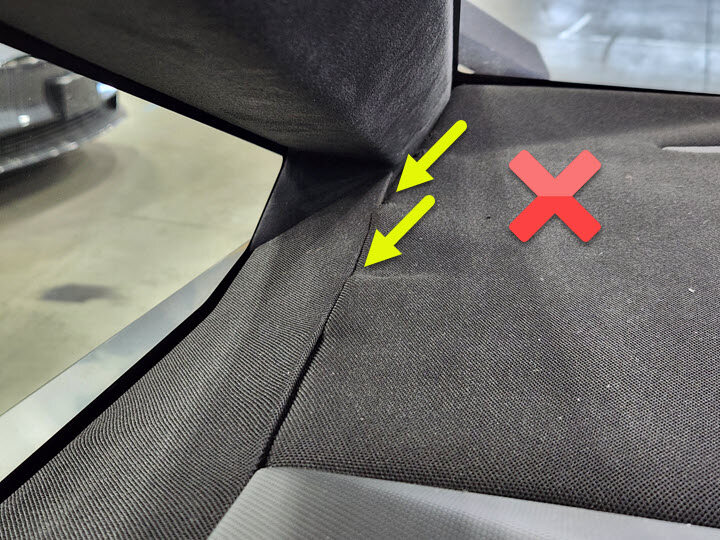

    Protégez le tableau de bord au besoin. Si le tableau de bord est endommagé, procédez au remplacement.
    Informational PurposesAn informational icon, calling your attention
    Remarque

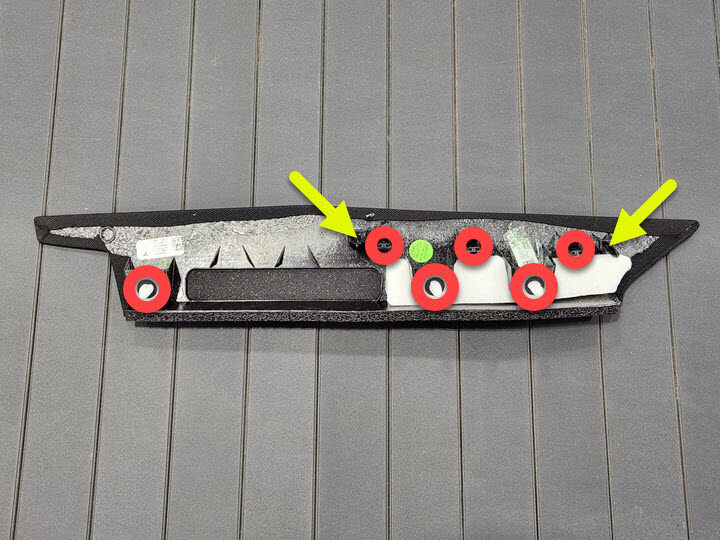

    3x grandes attaches, 3x petites attaches, 2x repères, 3x niches.
    Informational PurposesAn informational icon, calling your attention
    Remarque

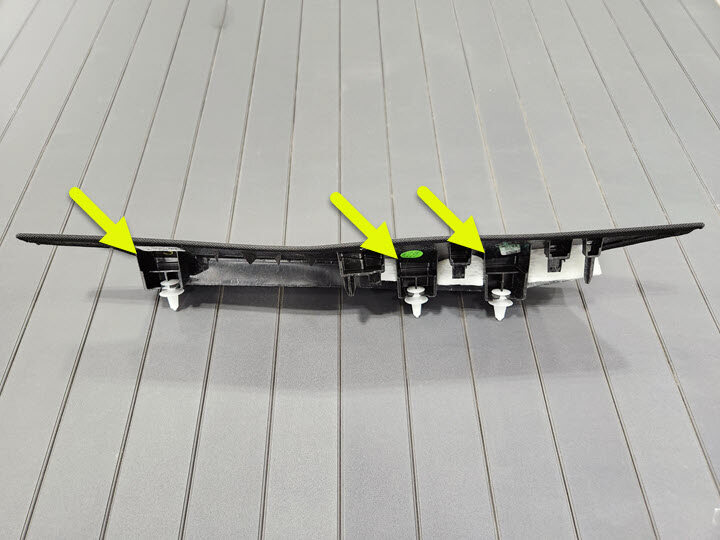

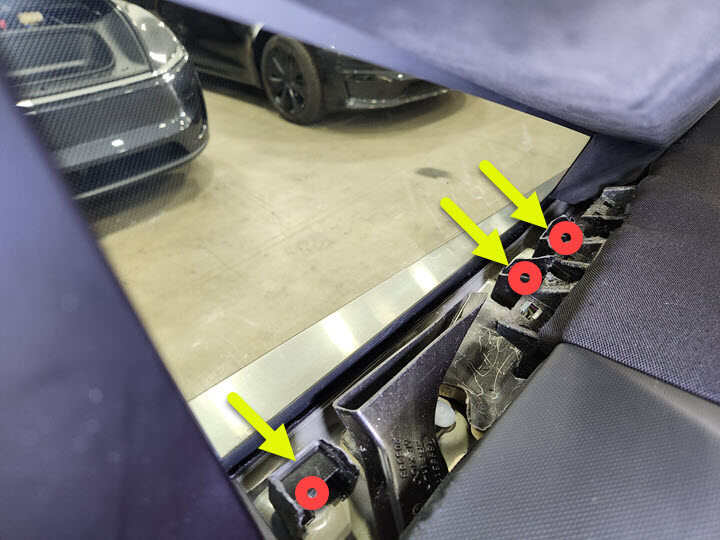

    Détachez les petites attaches intérieures (x3) puis localisez les niches. Cassez les parois de la niche pour la détacher du panneau. Retirez le panneau puis retirez les niches et les attaches.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le panneau de custode est à usage unique. Jetez la pièce retirée.

Installer

  1. Positionnez un nouveau panneau de custode de tableau de bord gauche dans le véhicule, puis fixez les attaches.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le panneau de custode est à usage unique. Installez un nouveau panneau.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x grandes attaches, 3x petites attaches, 2x repères, 3x niches.
  2. Remontez la glace avant gauche et fermez la porte avant gauche.
