Center Display Cable Overlay (Repair)

Code de correction 1710029008 0.84 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Les composants électroniques du Cybertruck sont alimentés par une architecture  moyenne tension » ou « MT » de 48 V conçue pour améliorer l'efficacité. L'entretien des composants MT nécessite des connaissances et des soins supplémentaires afin d'éviter tout dommage corporel ou au véhicule. Lisez et comprenez les précautions relatives à la MT dans Précautions en électricité et assurez-vous que tous les cours de formation requis liés à la MT ont été suivis, le cas échéant.
  1. Remove lower IP panel. See Lower Assembly - Instrument Panel (Remove and Install).
  2. Remove the glovebox assembly. See Glovebox Assembly (Remove and Install).
  3. Remove the center display assembly. See Touchscreen - Center Display Assembly (Remove and Install).

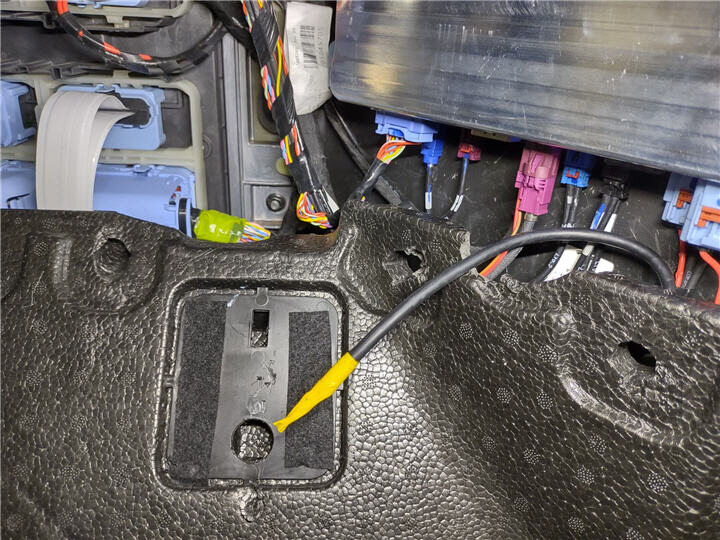

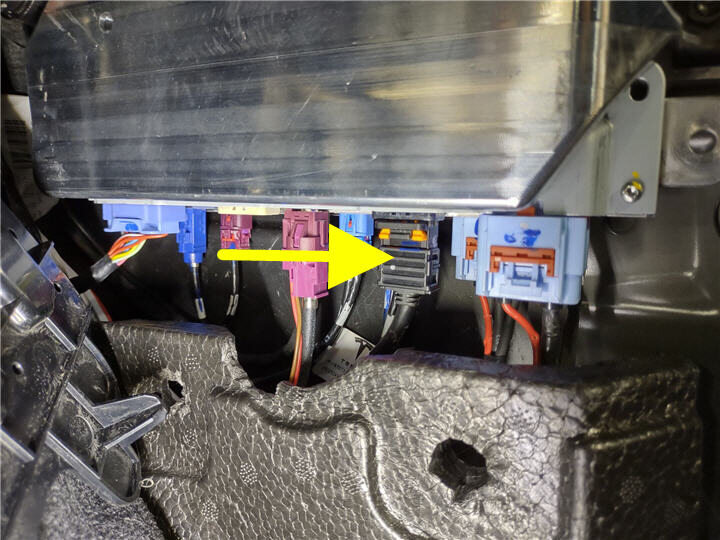

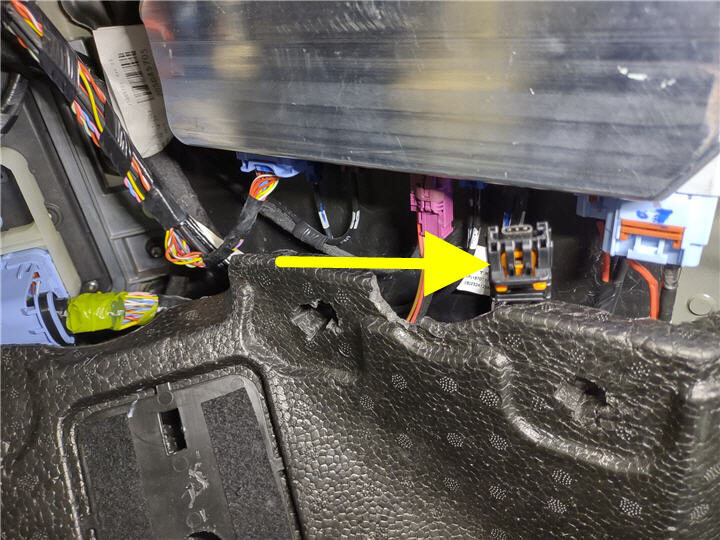

  4. Disconnect center display cable from car computer

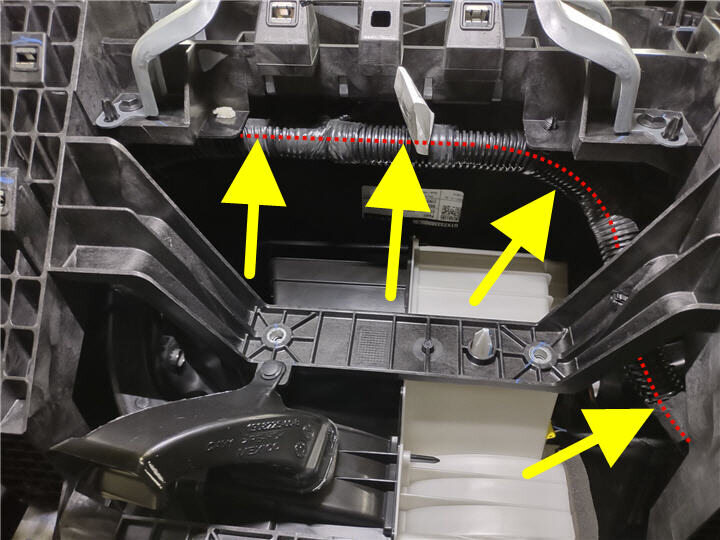

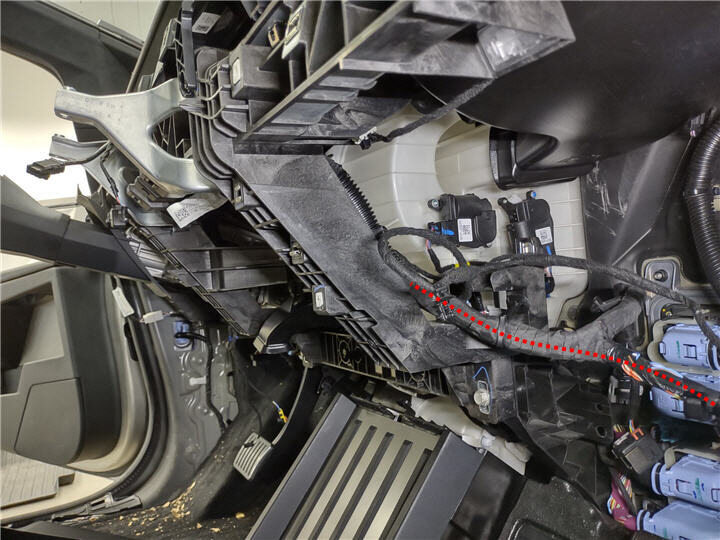

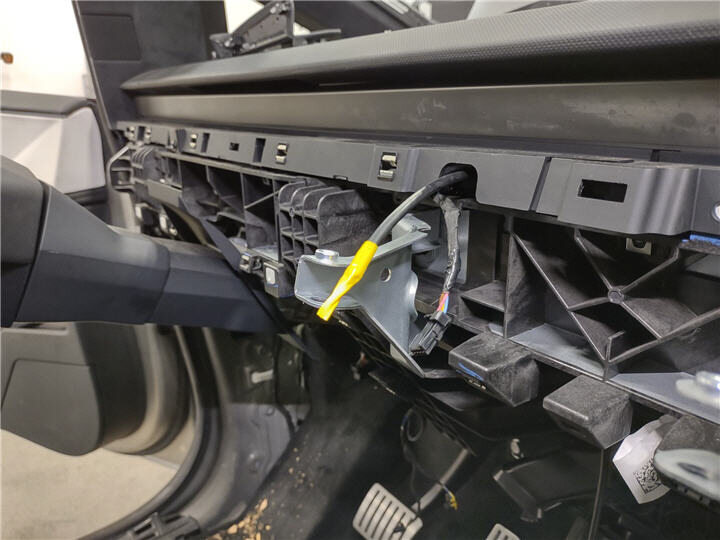

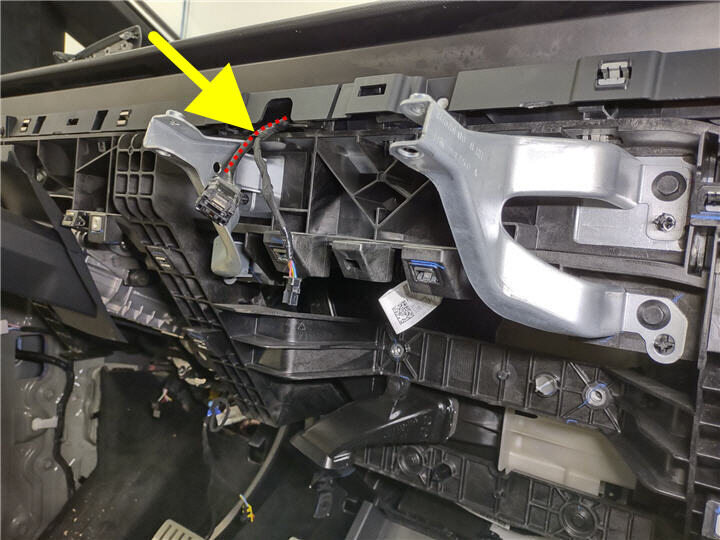

  5. Cut display side of display cable and wrap with tape
    Informational PurposesAn informational icon, calling your attention
    Remarque

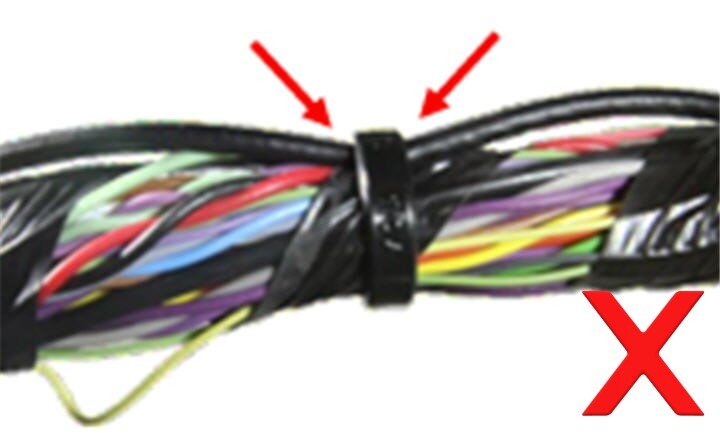

    Refer to cable overlay guidelines: TN-20-17-001

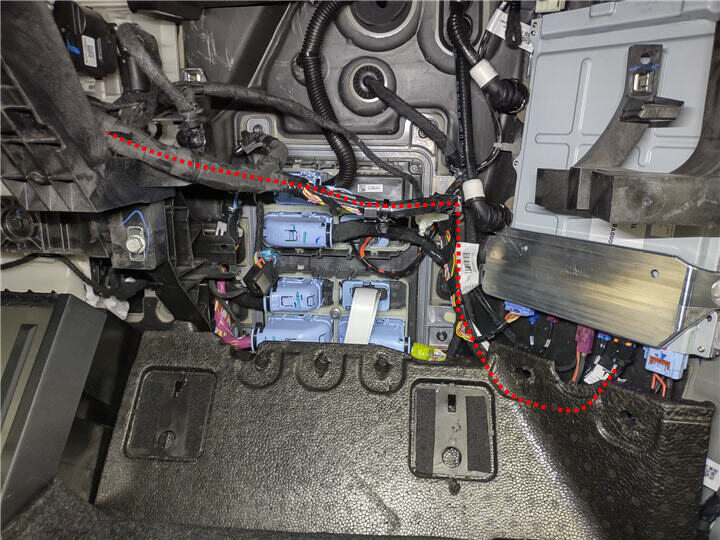

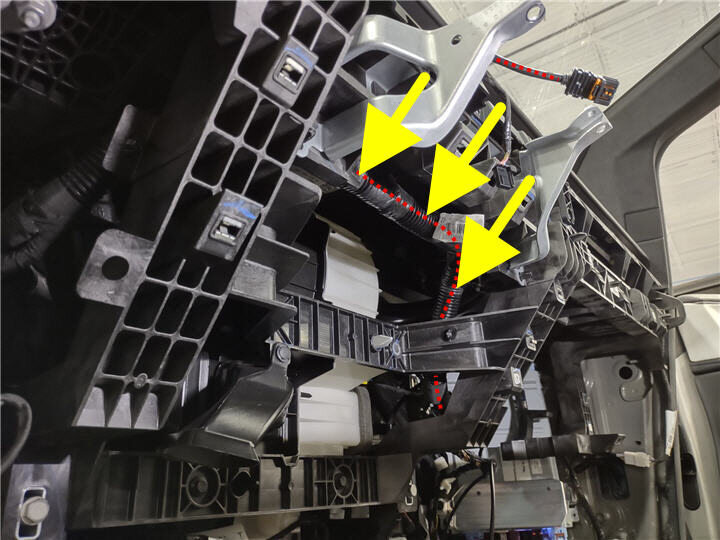

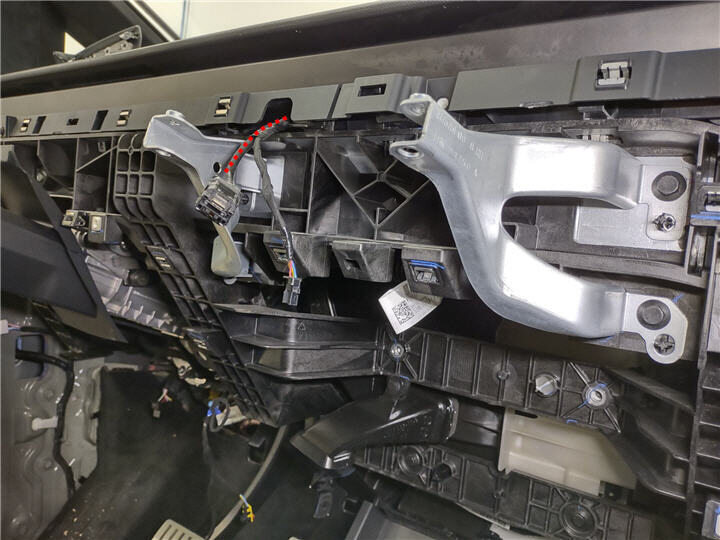

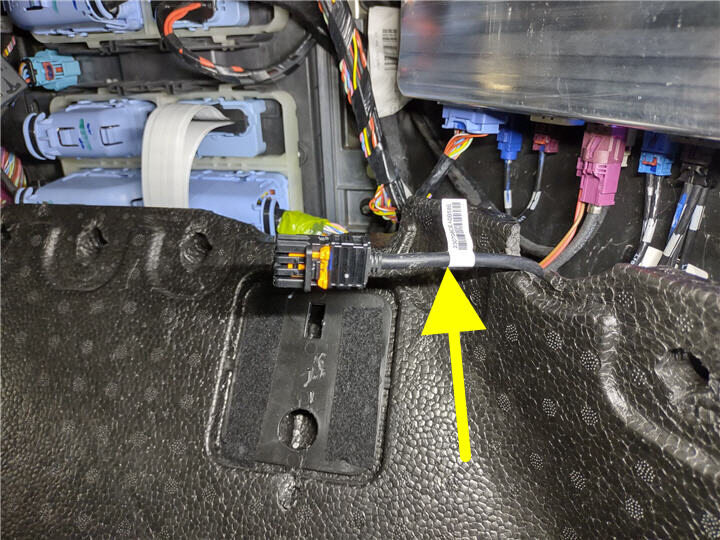

  6. Cut car computer side of display cable and wrap with tape
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Refer to cable overlay guidelines: TN-20-17-001

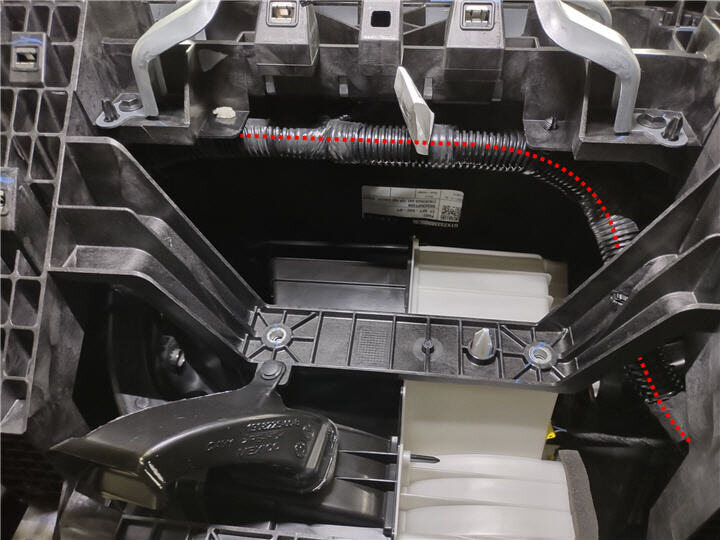

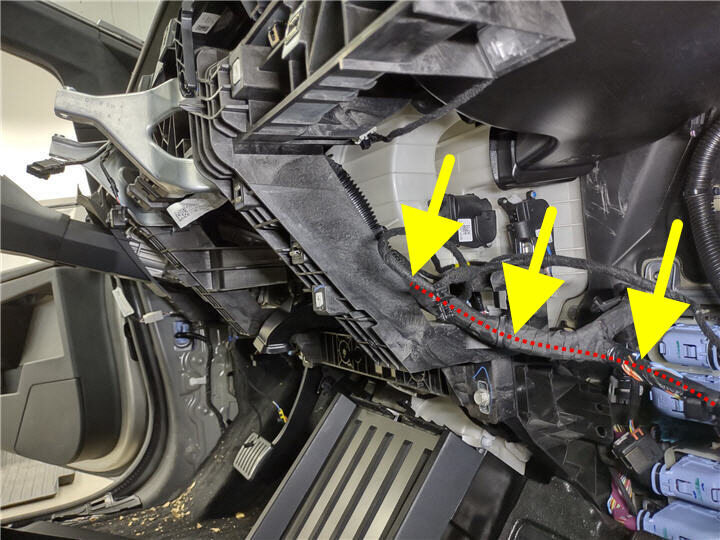

  7. Position center display cable onto IP carrier
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Refer to cable overlay guidelines: TN-20-17-001

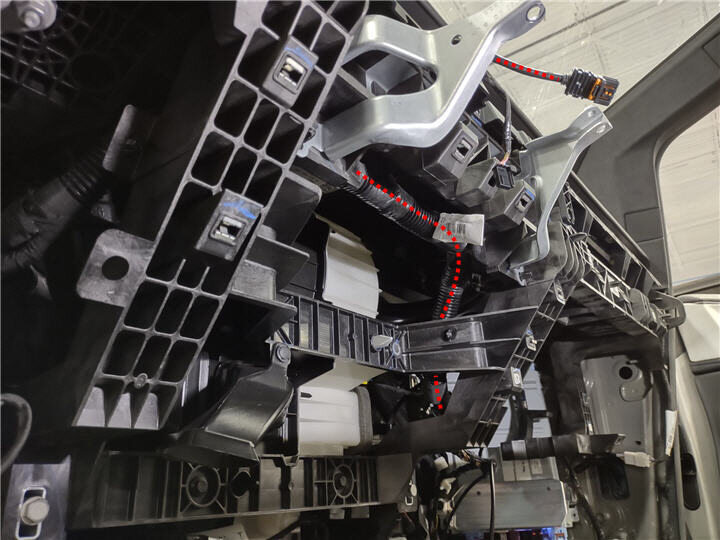

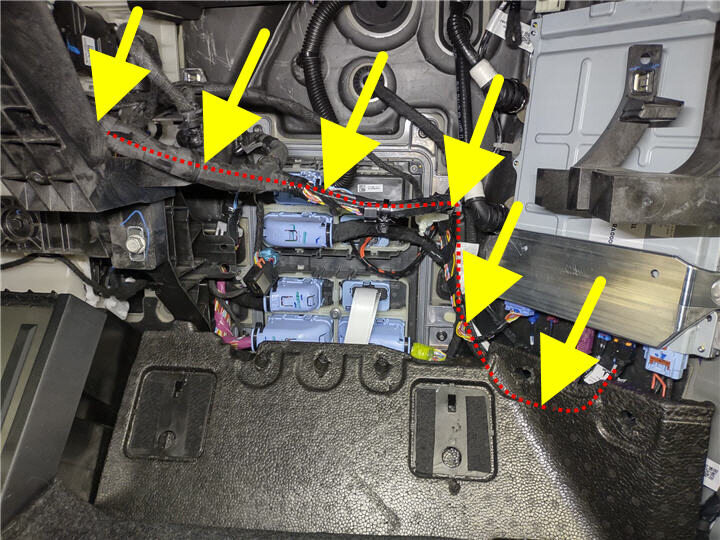

  8. Secure center display cable onto IP carrier
    Informational PurposesAn informational icon, calling your attention
    Remarque

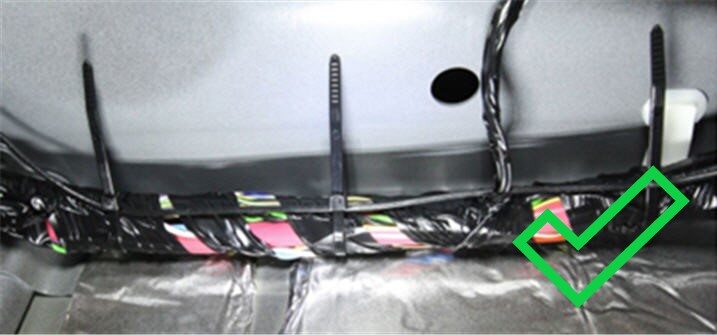

    Refer to cable overlay guidelines: TN-20-17-001, cable ties x 15

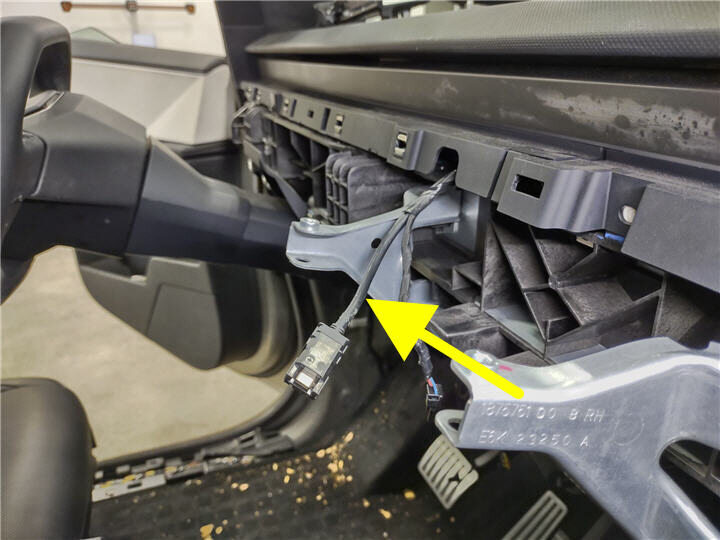

  9. Connect enter display cable to car computer
  10. Install the center display assembly. See Touchscreen - Center Display Assembly (Remove and Install).
  11. Install the glovebox assembly. See Glovebox Assembly (Remove and Install).
  12. Install lower IP panel. See Lower Assembly - Instrument Panel (Remove and Install).
