Hub - USB - Panel - Rear - Center Console (Remove and Install)

Code de correction 1519129021 1519129022 FRT 0.12 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.
  2. Avancez complètement le siège avant gauche.
  3. Ouvrez la porte arrière gauche et abaissez la vitre arrière gauche.

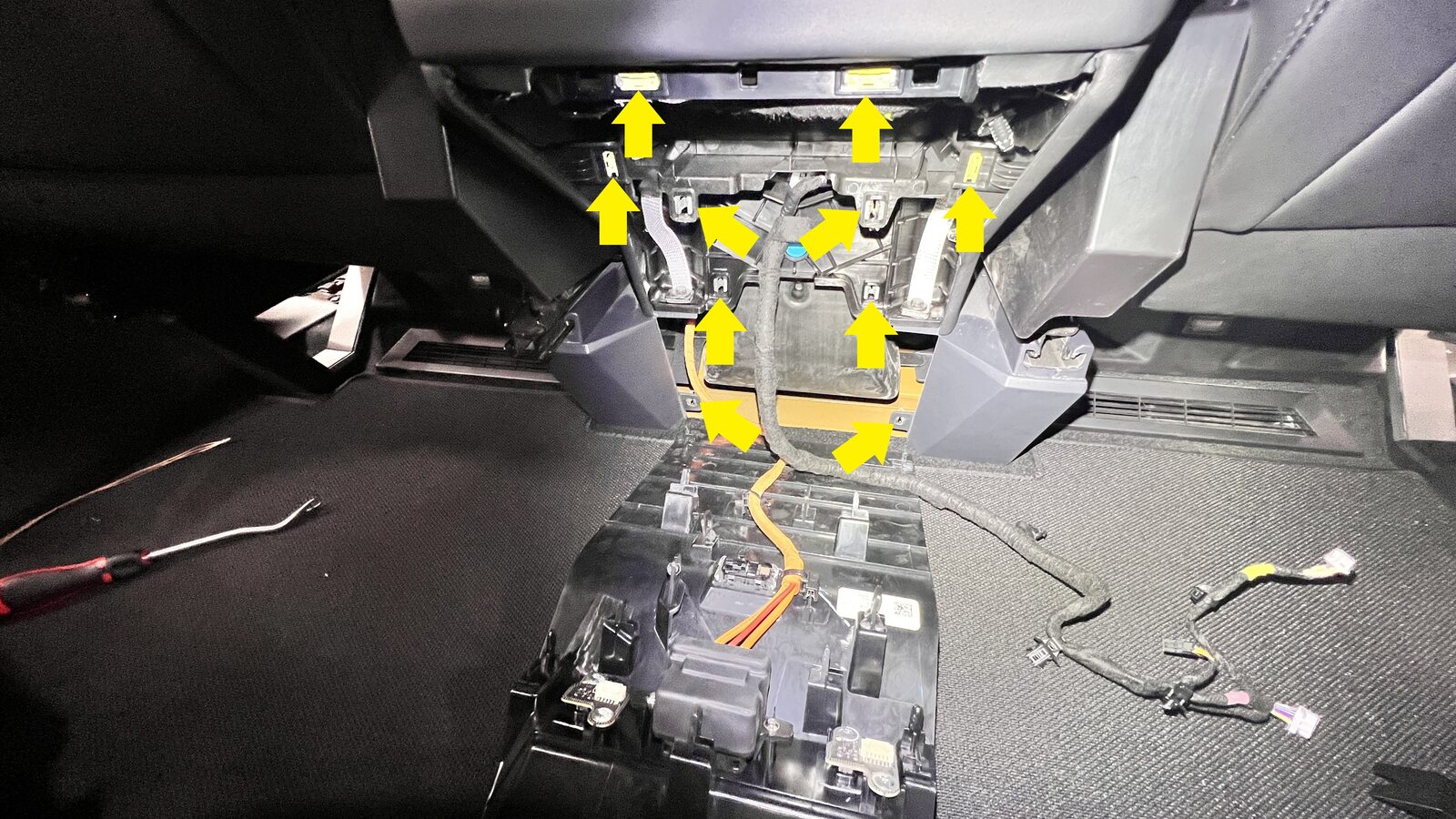

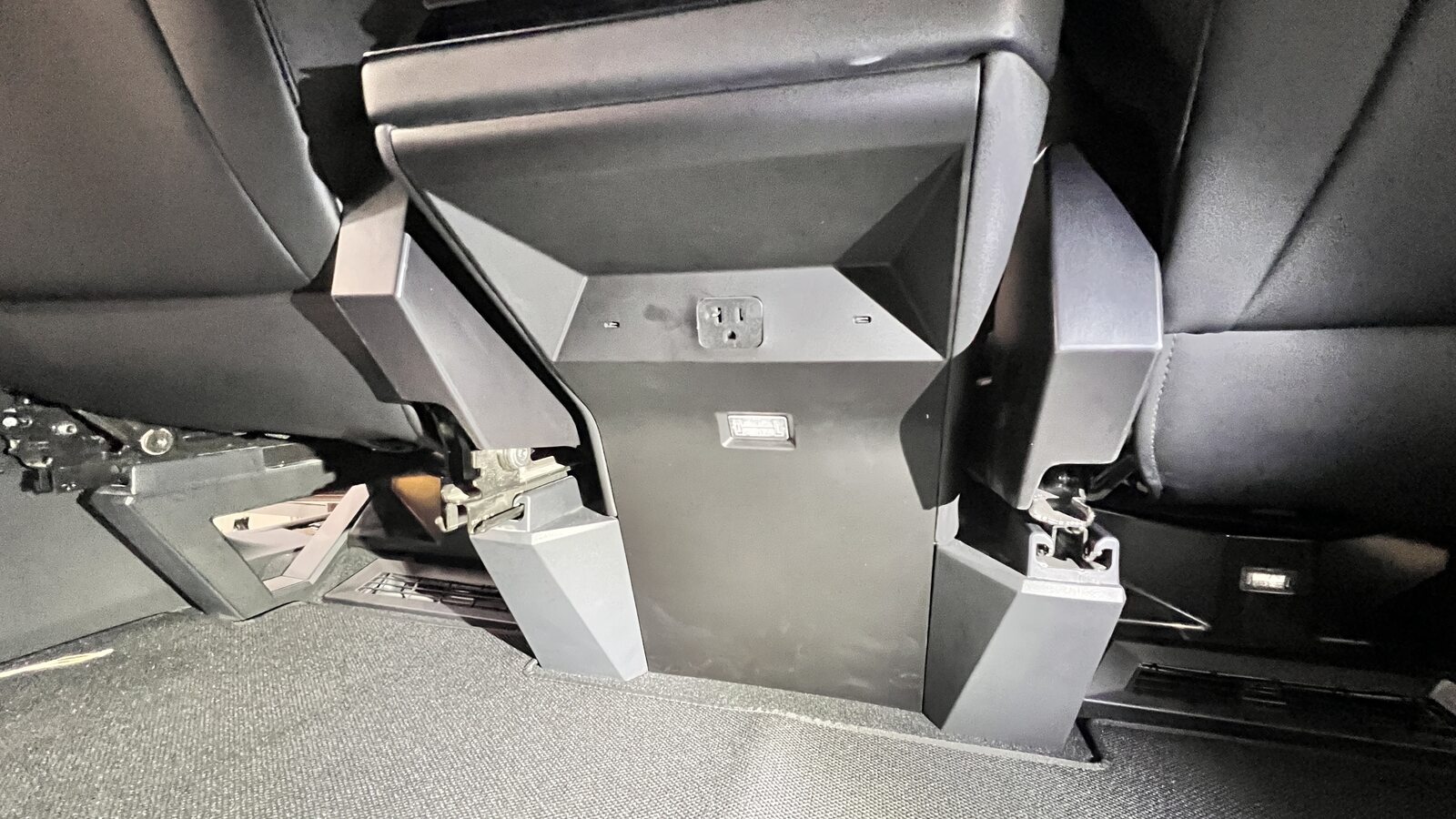

  4. Relâchez les agrafes (x10) qui fixent le panneau arrière de la console centrale à la console centrale.

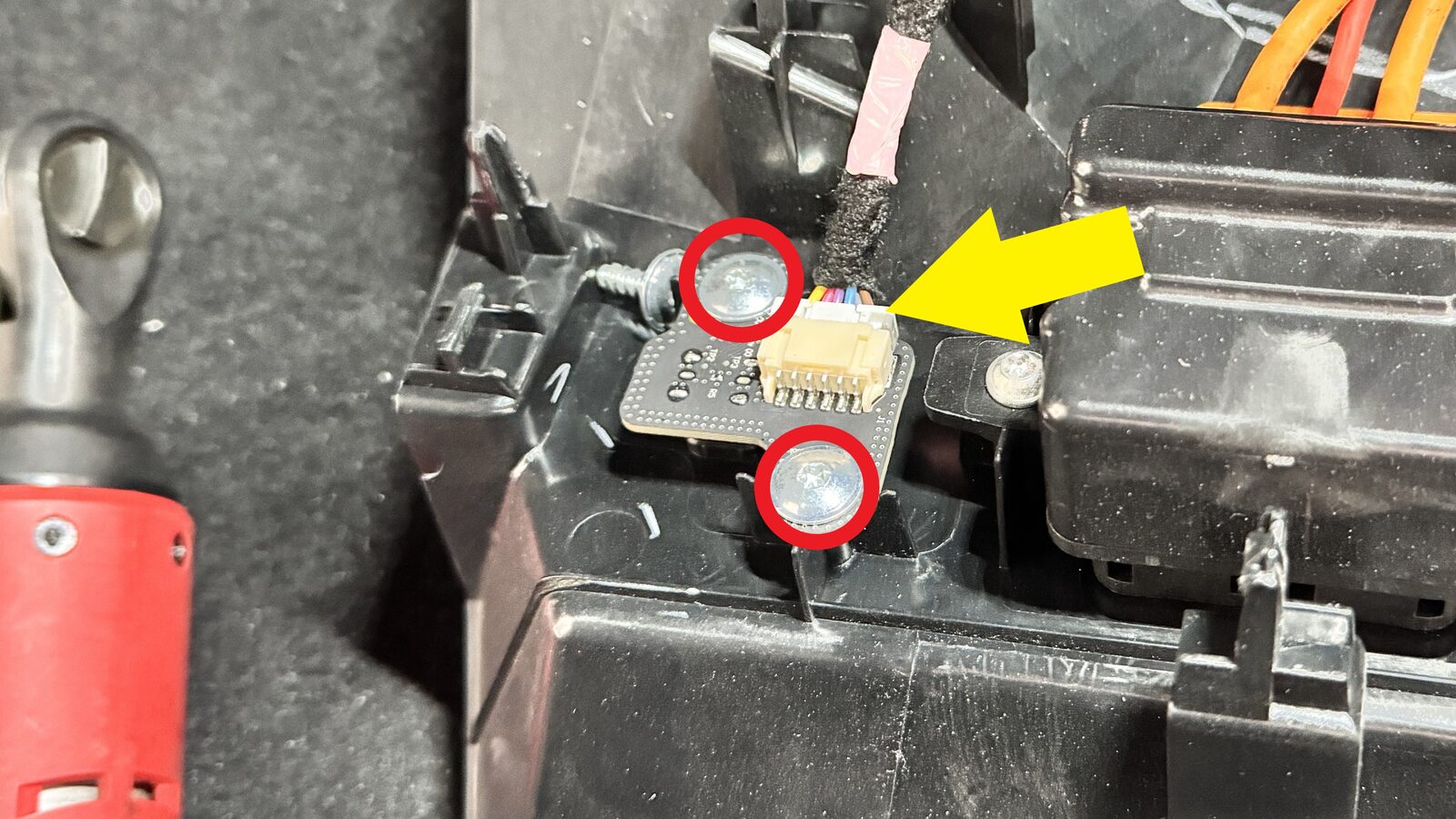

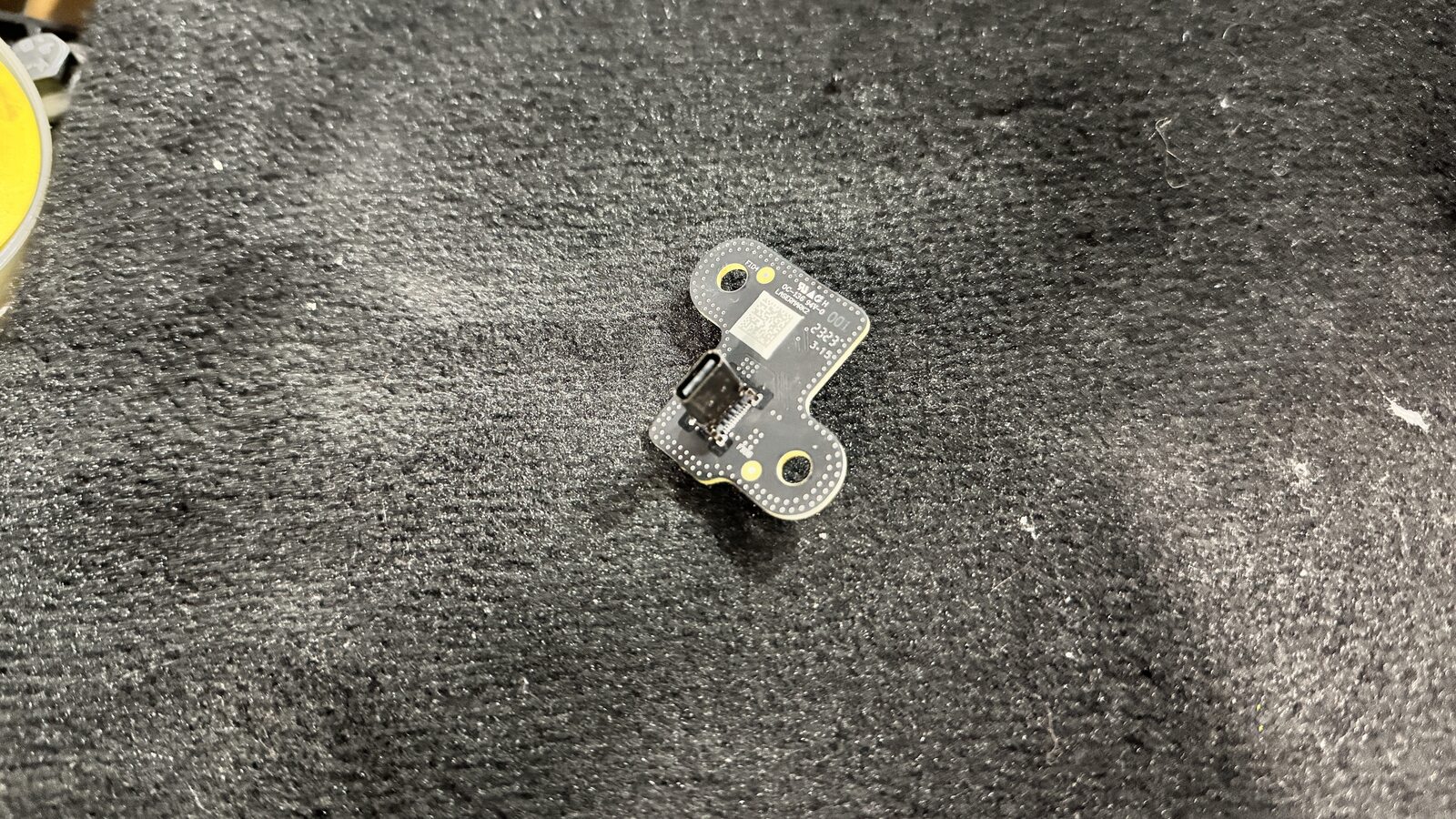

  5. Retirez les vis (x2) qui fixent le concentrateur USB de gauche qui se trouve à la deuxième rangée au panneau arrière de la console centrale, débranchez le connecteur électrique du concentrateur USB, puis retirez le concentrateur USB du véhicule.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20

Installer

  1. Placez le concentrateur USB de gauche qui se trouve à la deuxième rangée sur le panneau arrière de la console centrale, branchez le connecteur électrique du concentrateur USB, puis fixez les vis (x2) qui retiennent le concentrateur USB au panneau.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  2. Fixez les agrafes (x10) qui retiennent le panneau arrière de la console centrale à la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Remplacez les agrafes manquantes ou endommagées.
  3. Relevez la vitre arrière gauche et fermez la porte arrière gauche.
  4. Replacez le siège avant gauche dans sa position d'origine.
  5. Remontez la glace avant gauche et fermez la porte avant gauche.
