Anneaux en D pour plancher de plateau (installation)

Code de correction NA FRT 0,1 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.
  1. Ouvrez le hayon.
  2. OUverture du couvre-caisse.
  3. Retirez les cache-boulons (x4) du plancher de plateau.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne jetez pas les cache-boulons. Mettez les cache-boulons de côté et donnez-les au client une fois les anneaux en D installés.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Outil pour garnitures en plastique
  4. Retirez les boulons (x4) du plancher de plateau.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm
  5. Positionnez les anneaux en D (x4) dans le plancher de plateau avec les charnières tournées vers l'extérieur, ouvrez les charnières des anneaux en D, puis installez les boulons (x4) qui fixent les anneaux en D au véhicule.
    56 Nm (41.3 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Assurez-vous que la charnière à anneau en D est ouverte lors de l'installation des boulons pour éviter d'endommager la finition.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez les anneaux en D aussi loin que possible vers l'avant lors de la fixation pour garantir que la porte de rangement du plateau n'entre pas en contact avec l'anneau en D lors de l'ouverture.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm

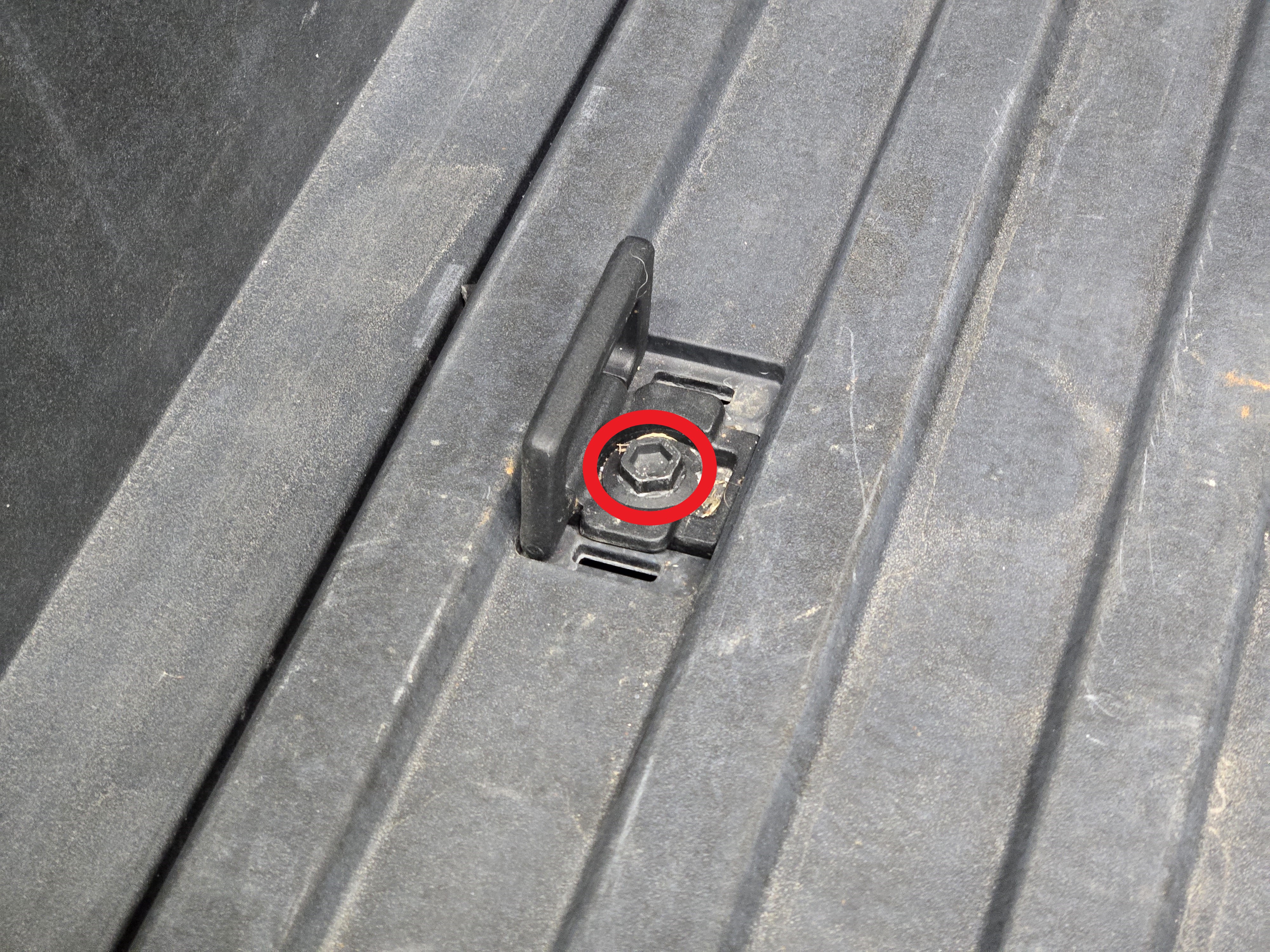

    Figure 1. Anneau en D côté gauche

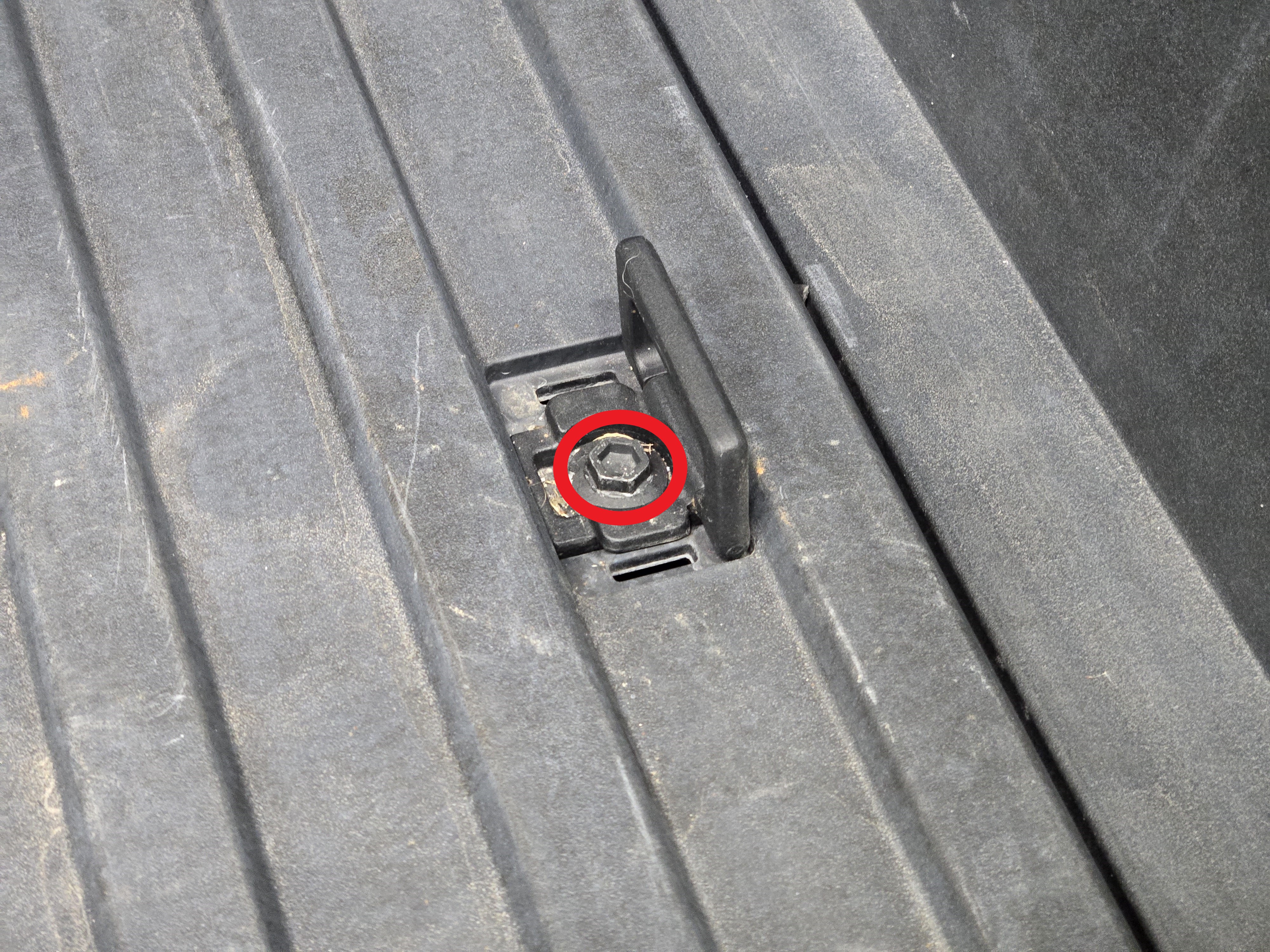

    Figure 2. Anneau en D côté droit
  6. Fermez le hayon.
  7. Fermez le couvre-caisse.
