Code de correction 11200100601, 11200100602 0.24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

1. Open tailgate
   Remarque

   Press button to release

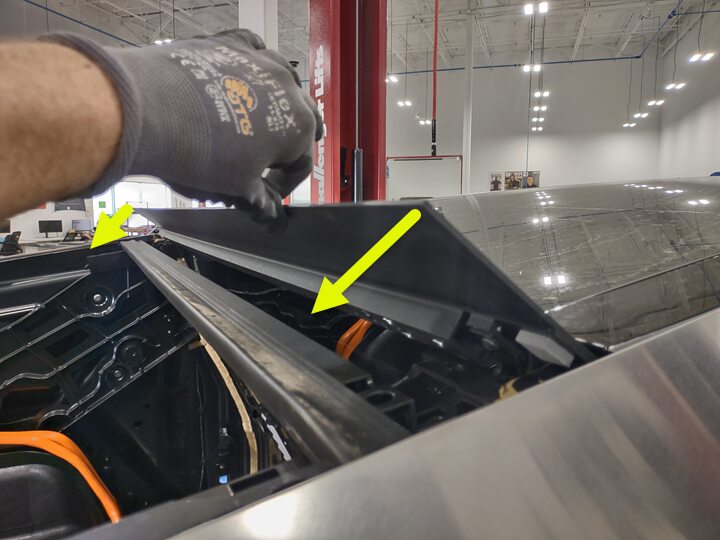

2. Remove LH sail applique
   Remarque

   15x clips, 1x connector, 1x harness clip, Lift rear edge first to remove connector and harness clip









3. Remove RH sail applique
   Remarque

   6x tabs, Release rear portion of RH sail applique and support with inflatable airbag

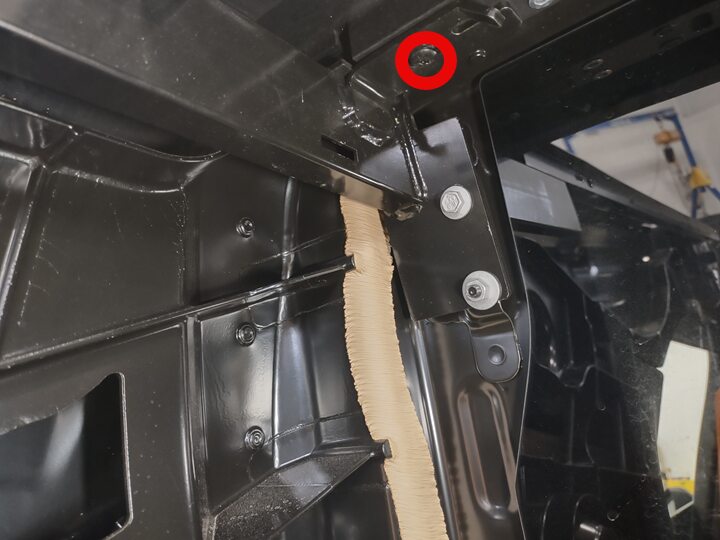

4. Release upper tonneau applique from lower tonneau applique
   Remarque

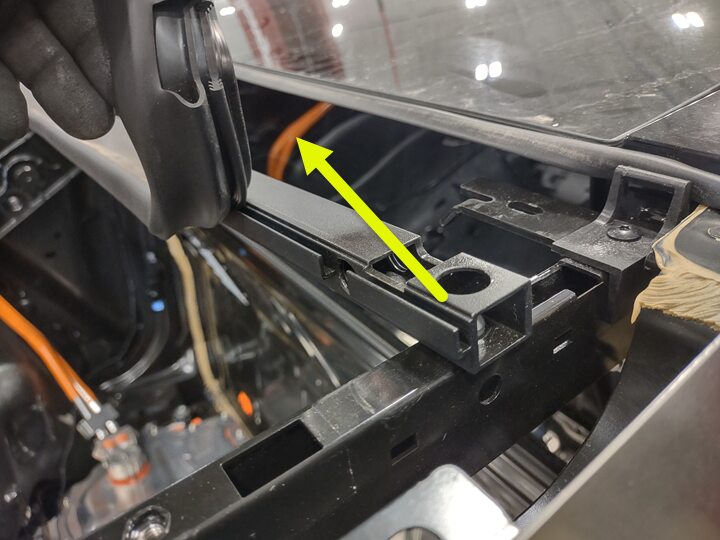

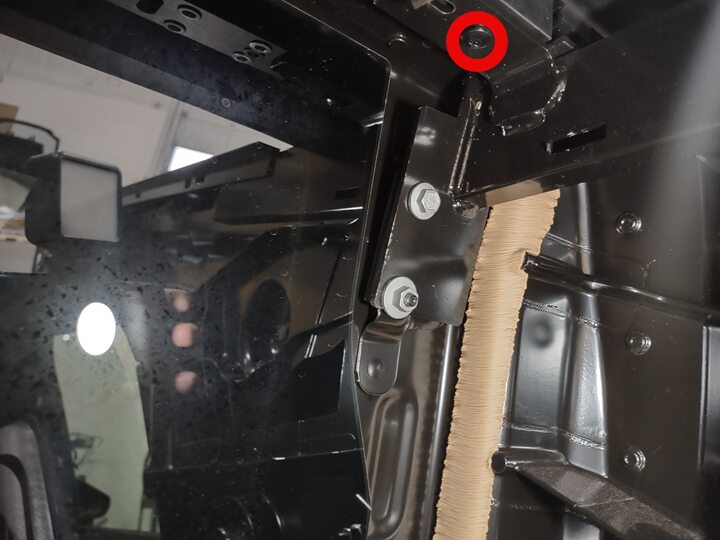

   2x bolts, T25, 10Nm, Pivot up and forward

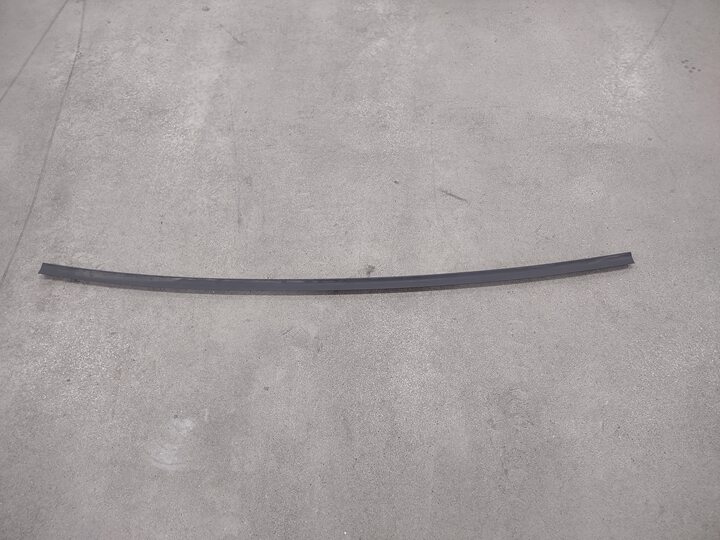

5. Remove tonneau closeout seal
   Remarque

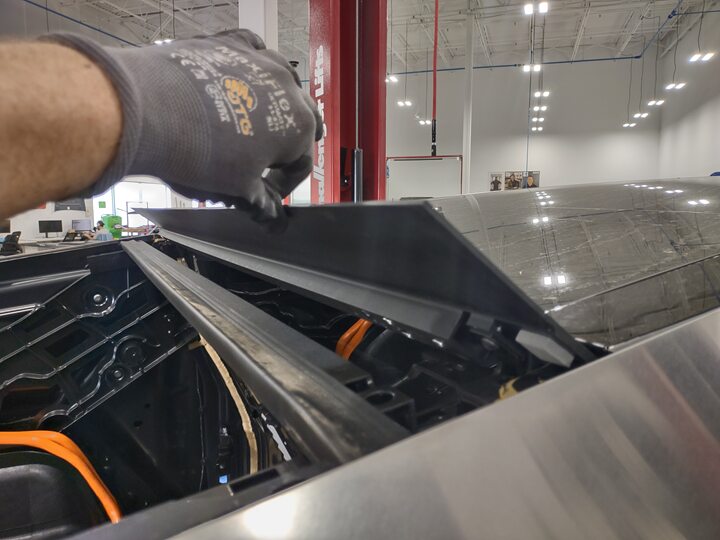

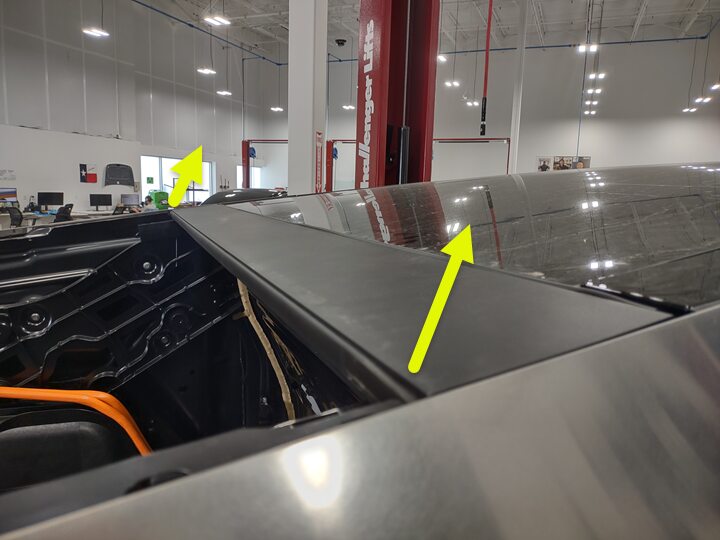

   Peel up and away from lower applique





6. Install tonneau closeout seal
   Remarque

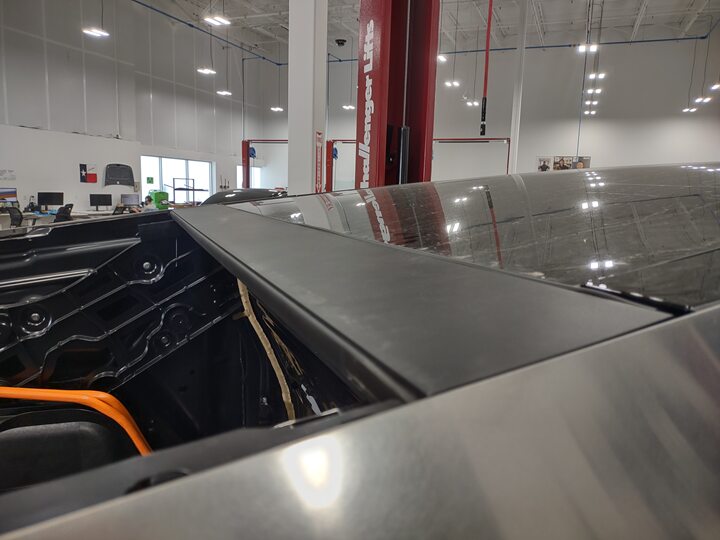

   Insert closeout seal tab into lower applique channel





7. Fasten upper tonneau applique onto lower tonneau applique
   Remarque

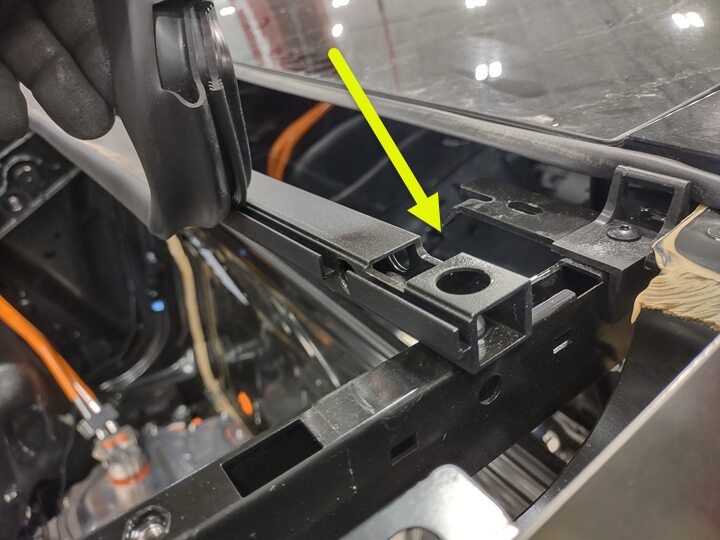

   2x bolts, T25, 10Nm, Pivot upper tonneau applique down and rearward









8. Install LH sail applique
   Remarque

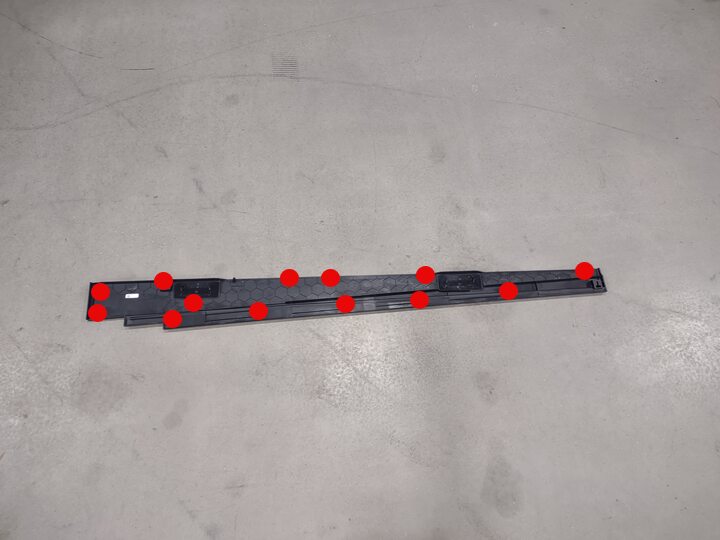

   15x clips, 1x connector, 1x harness clip, Replace any broken clips





9. Install RH sail applique
   Remarque

   13x clips, Replace any damaged clips





10. Close tailgate
