MV Battery - Recover (Restore)

Code de correction 17010008 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

  • 2025-05-15: Fully revised procedure.

Récupération de la batterie BT

Informational PurposesAn informational icon, calling your attention
Remarque
La batterie MT ne récupérera pas à moins que le système HT ne soit en bon état et ne supporte le véhicule. Assurez-vous que le système HT fonctionne correctement avant d'essayer de récupérer la batterie MT.
  1. Activez le mode Entretien. Voir Mode Entretien.
  2. Assurez-vous qu'aucune source d'alimentation externe n'est branchée à la borne de recharge de secours.
  3. Assurez-vous que le système haute tension supporte le système moyenne tension. Sur l'écran tactile, touchez Mode entretien > Moyenne tension > Distribution de l'alimentation et veillez à ce que le statut de soutien PCS Packside CC-CCS indique Actif.
  4. Assurez-vous que la batterie MT est bien branchée. Sur l'écran tactile, touchez Mode entretien > Moyenne tension > Distribution de l'alimentation et veillez à ce que l'état ECPA (Electrical Connector Position Assurance) de la batterie Li-ion MT indique Fermé.
  5. Vérifiez que l'état MOSFET de la batterie BT Li-ion est Fermé. Sur l'écran tactile, touchez Mode entretien > Moyenne tension > Distribution de l'alimentation et veillez à ce que l'état MOSFET de la batterie Li-ion MT indique Fermé (vert).

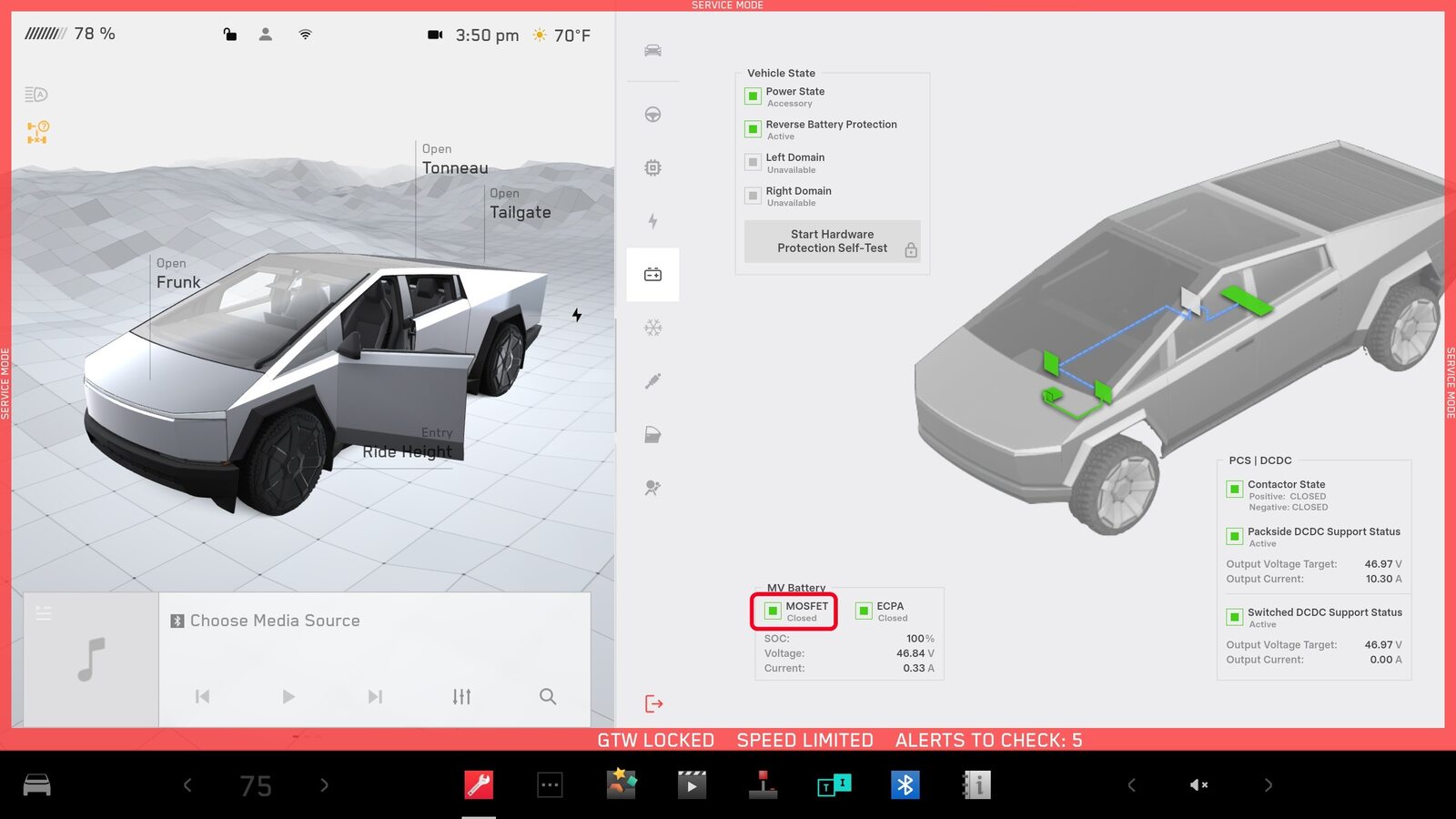

    Figure 1. État MOSFET de la batterie Li-ion MT Fermé
  6. Si l'état MOSFET est Ouvert (orange), la batterie MT n'a pas récupéré automatiquement et une alerte VCLEFT_a478_LVBMS_MOSFET s'affichera. Pour tenter de fermer le MOSFET, Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) :PROC_VCLEFT_X_RECONNECT-MV-BATTERYvia Toolbox: (link)via Service Mode: Mid Voltage ➜ Power Distribution ➜ Close MOSFET

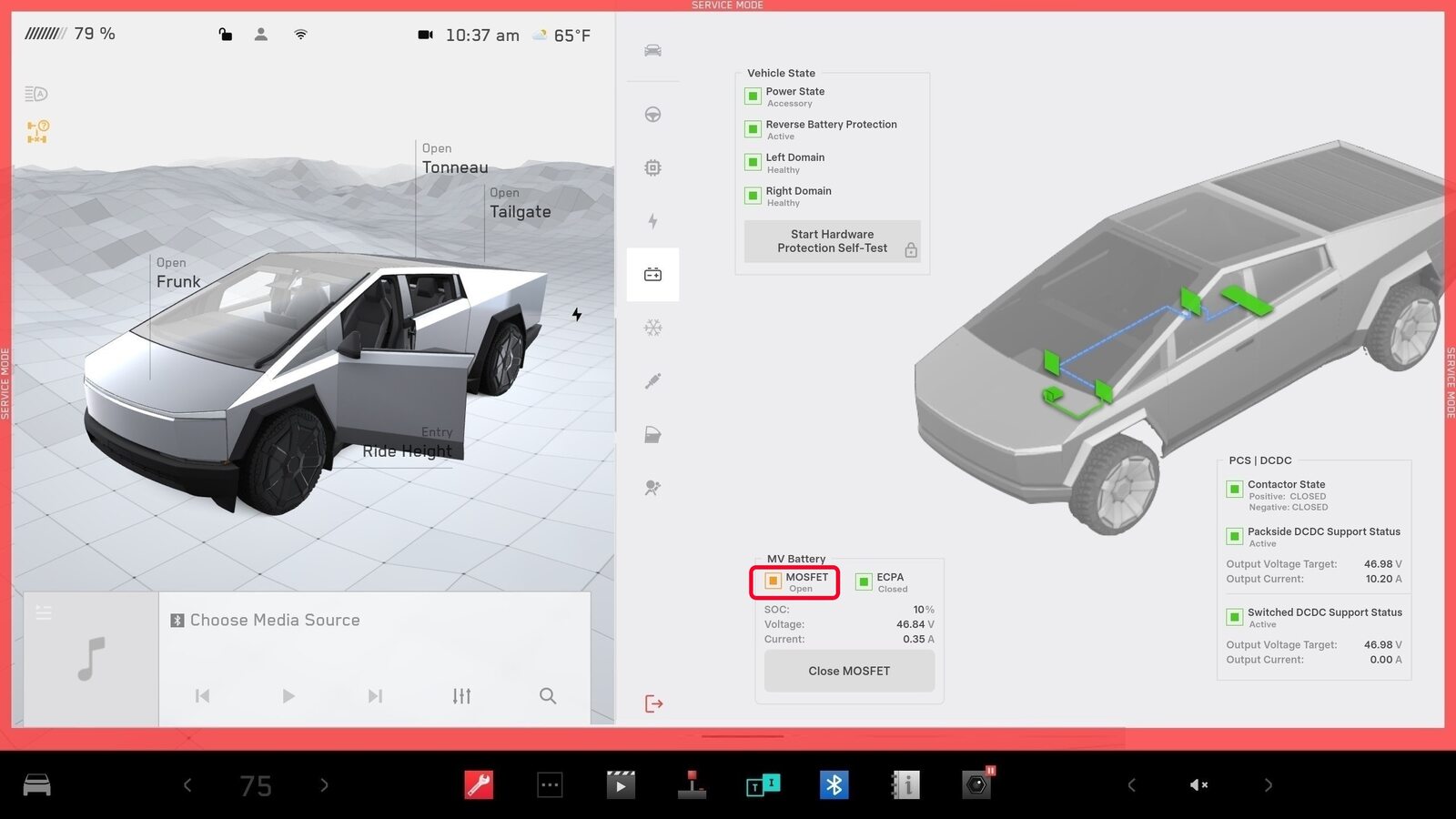

    Figure 2. État MOSFET de la batterie Li-ion MT Ouvert
  7. Si l'étape précédente ne permet pas de récupérer la batterie, continuez à utiliser un chargeur de batterie compatible avec le chargeur Tesla Li-ion pour récupérer la batterie BT, puis répétez cette procédure.
  8. Quitter mode Entretien. Voir Mode Entretien.
